MỤC LỤC
MỤC LỤC.............................................................................................................1
MỤC LỤC HÌNH..................................................................................................4
LỜI NÓI ĐẦU.......................................................................................................8
LỜI CẢM ƠN.......................................................................................................9
LỜI CAM ĐOAN................................................................................................10
CHƯƠNG 1. GIỚI THIỆU CHUNG..................................................................11
1.1 Giới thiệu sơ lược về KIT.............................................................................11
1.1.1. KIT là gì................................................................................................11
1.1.2. Một số loại KIT thông dụng..................................................................11
1.1.2.1 Kit linh kiện điện tử........................................................................11
1.1.2.2 KIT học arduino..............................................................................11
1.1.2.3 KIT sét nghiệm COVID – 19..........................................................12
1.2 Hệ thống linh kiện sử dụng trong KIT..........................................................13
1.2.1. Điện trở..................................................................................................13
1.2.2. Biến trở..................................................................................................14
1.2.3. Quang trở...............................................................................................15
1.2.4. Tụ điện...................................................................................................15
1.2.5. DIODE bán dẫn.....................................................................................17
1.2.6. LED ( diode phát quang )......................................................................19
1.2.7. Transistor...............................................................................................20
1.2.7.1 Transistor NPN................................................................................20
1.2.7.2 Transistor BC547............................................................................22
1.2.7.3 Transistor C828...............................................................................22
1.2.8. IC NE555...............................................................................................23
1.2.9. Các cổng logic cơ bản...........................................................................24
1.2.9.1 Cổng AND.......................................................................................25
1.2.9.2 Cổng OR..........................................................................................26
1.2.9.3 Cổng NOT.......................................................................................27
lOMoARcPSD| 58794847
1.2.9.4 Cổng NAND....................................................................................28
1.2.9.5 Cổng NOR.......................................................................................29
1.2.10. Mạch mã hóa và giải mã.....................................................................30
1.2.10.1 Mạch giải mã BCD sang LED 7 đoạn :.........................................30
1.2.10.2 IC 74HC192..................................................................................32
1.2.10.3 IC 74LS47.....................................................................................33
1.2.11. IC 7805................................................................................................33
1.2.12. IC TDA2003........................................................................................34
CHƯƠNG 2. QTRÌNH THIẾT KẾ VÀ GIA CÔNG...................................35
2.1 Thiết kế sản phẩm..........................................................................................35
2.1.1. Hướng dẫn sử dụng phần mềm Altium Designer cơ bản......................35
2.1.1.1 Giới thiệu phần mềm Altium Designer...........................................35
2.1.1.2 Một số phím tắt trong Altium Designer..........................................45
2.1.2. Quá trình thiết kế mạch.........................................................................47
2.1.2.1 Thiết kế mạch nguyên lý :...............................................................47
2.1.2.2 Thiết kế mạch in PCB.....................................................................50
2.1.3. Quá trình thiết kế phần vỏ KIT.............................................................52
2.2 Quá trình hoàn thiện sản phẩm......................................................................57
2.2.1. Chuẩn bị vật tư......................................................................................57
2.2.2. Quá trình lắp hoàn thiện KIT................................................................61
CHƯƠNG 3. BÀI TẬP ỨNG DỤNG THỰC HÀNH.................................65
3.1 Kết nối quan sát dao động và đo dạng xung ra mạch dao động NE555........65
3.2 Kết nối và quan sát dao động và đo dạng xung ra mạch dao động da hài.....65
3.3 Kết nối mạch logic AND NOT OR...............................................................66
3.4 Kết nối mạch logic NAND NOT NOR.........................................................67
3.5 Kết nối mạch đếm tăng từ 0 – 9....................................................................67
3.6 Kết nối mạch đếm tăng từ 0 – 99..................................................................68
3.7 Kết nối mạch đếm lùi 99 – 0.........................................................................69
3.8 Kết nối mạch đếm tăng từ 60 – 69................................................................70
lOMoARcPSD| 58794847
3.9 Lắp mạch đếm từ 0 – 60................................................................................70
3.10 Lắp mạch đếm tăng 0 – 6............................................................................71
3.11 Lắp mạch đếm tăng từ 0 – 7........................................................................72
3.12 Kết nối mạch âm thanh................................................................................72
TỔNG KẾT.........................................................................................................74
TÀI LIỆU THAM KHẢO...................................................................................75
lOMoARcPSD| 58794847
MỤC LỤC HÌNH

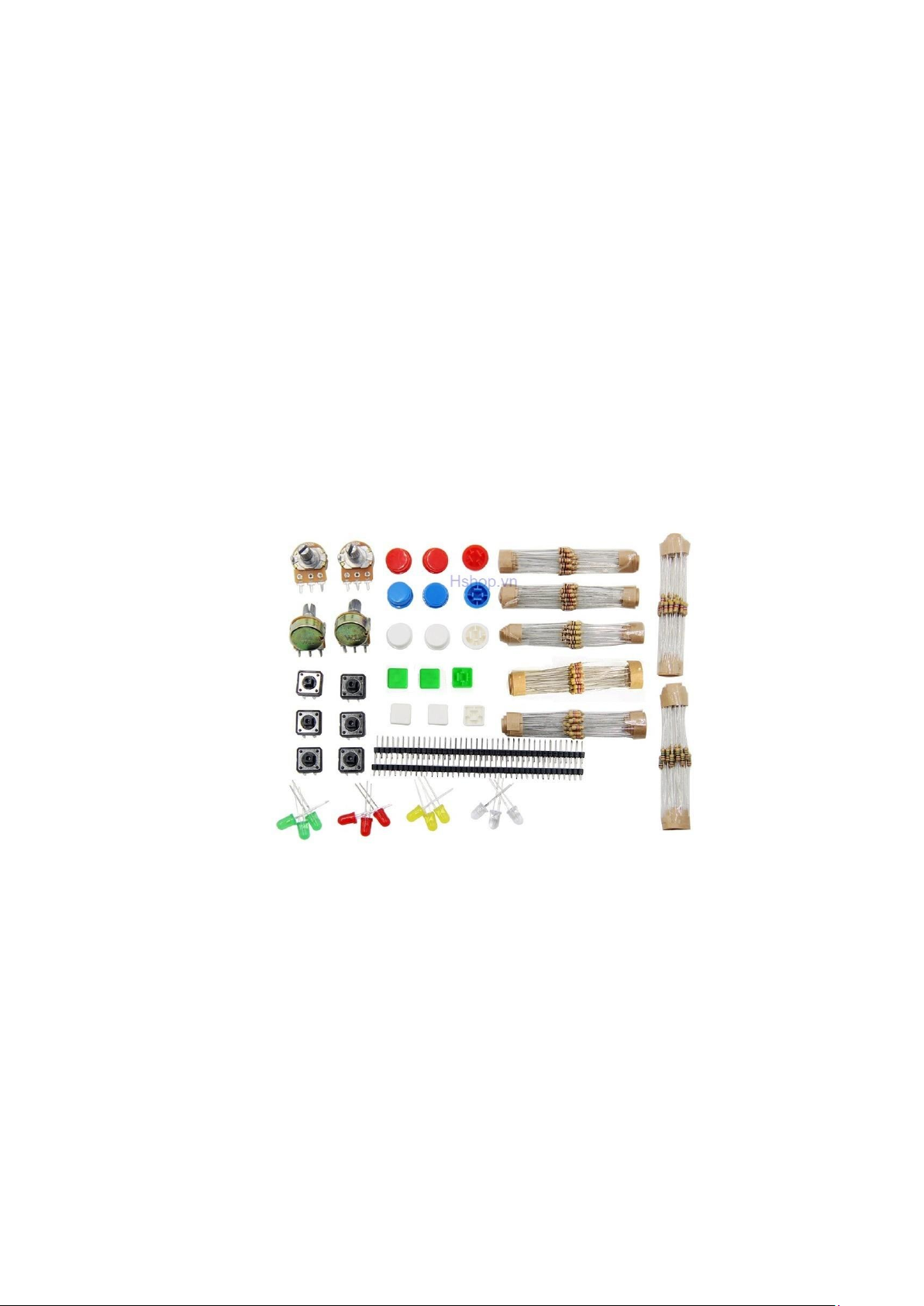

Hình 1. 1 KIT linh kiện điện tử...................................................................11

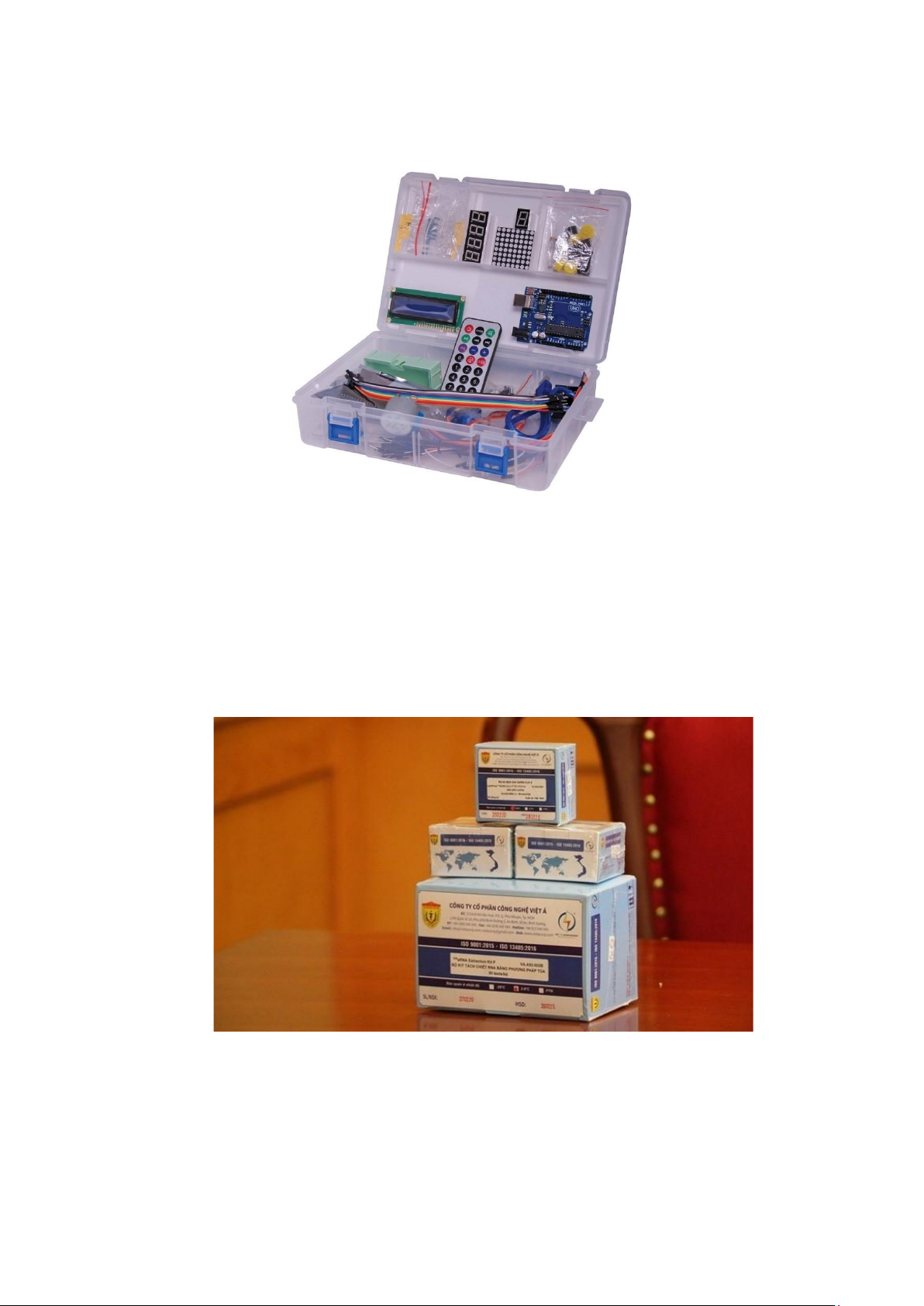

Hình 1. 2 ARDUINO STARTER KIT........................................................12
Hình 1. 3 KIT sét nghiệm COVID – 19......................................................12

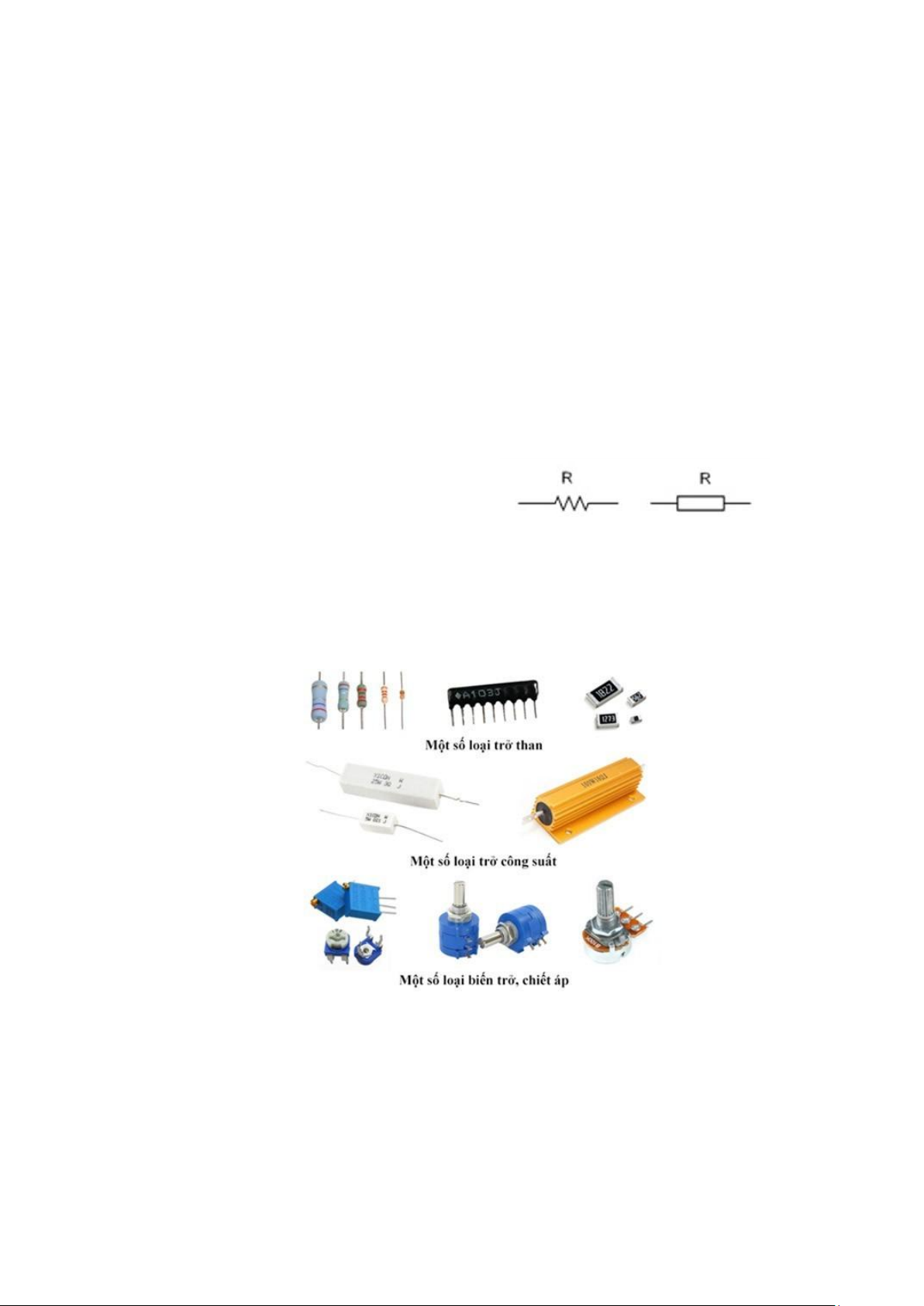

Hình 1. 4 Hình dạng điện trở thực tế...........................................................13

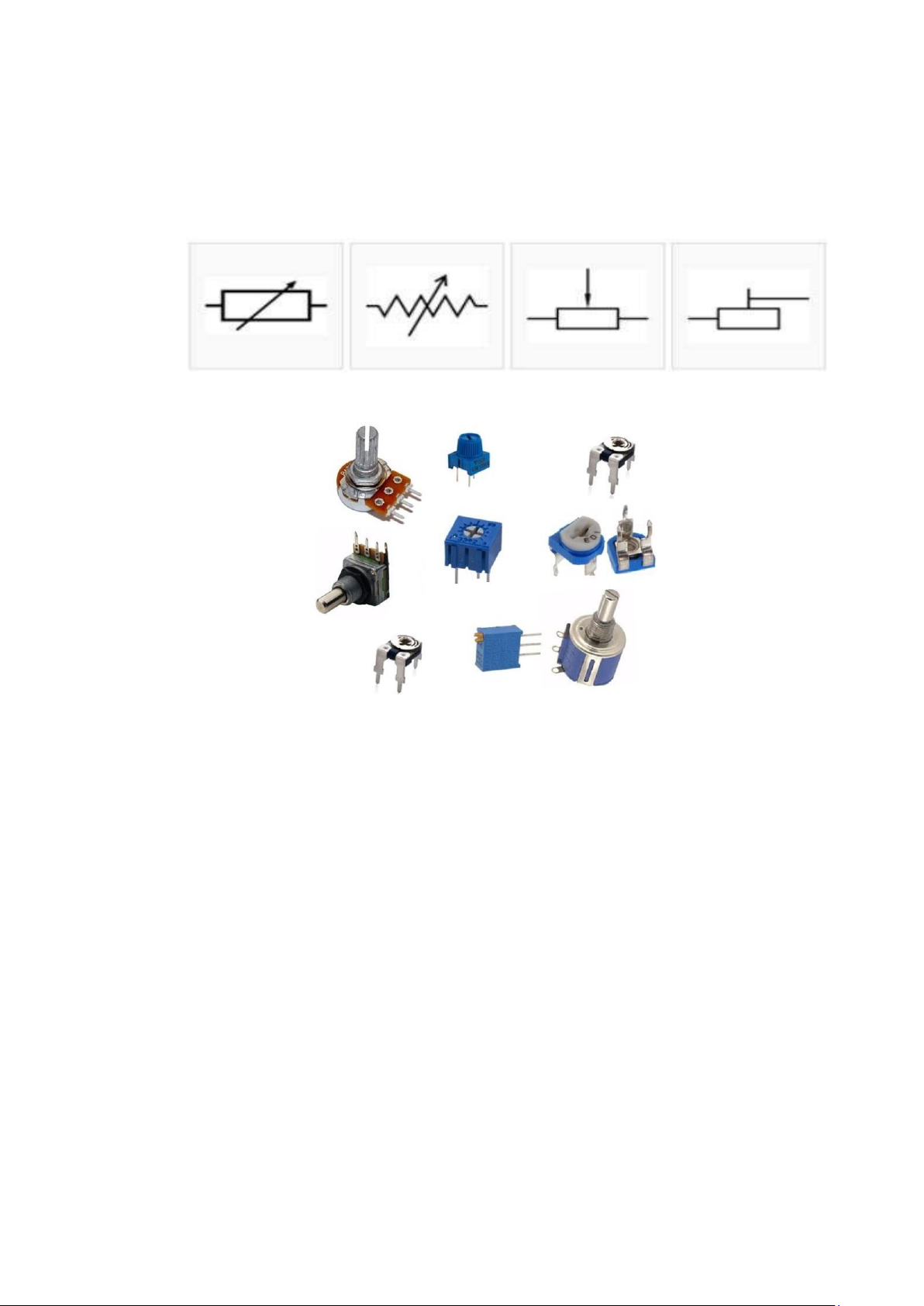

Hình 1. 5 Các loại biến trở..........................................................................14

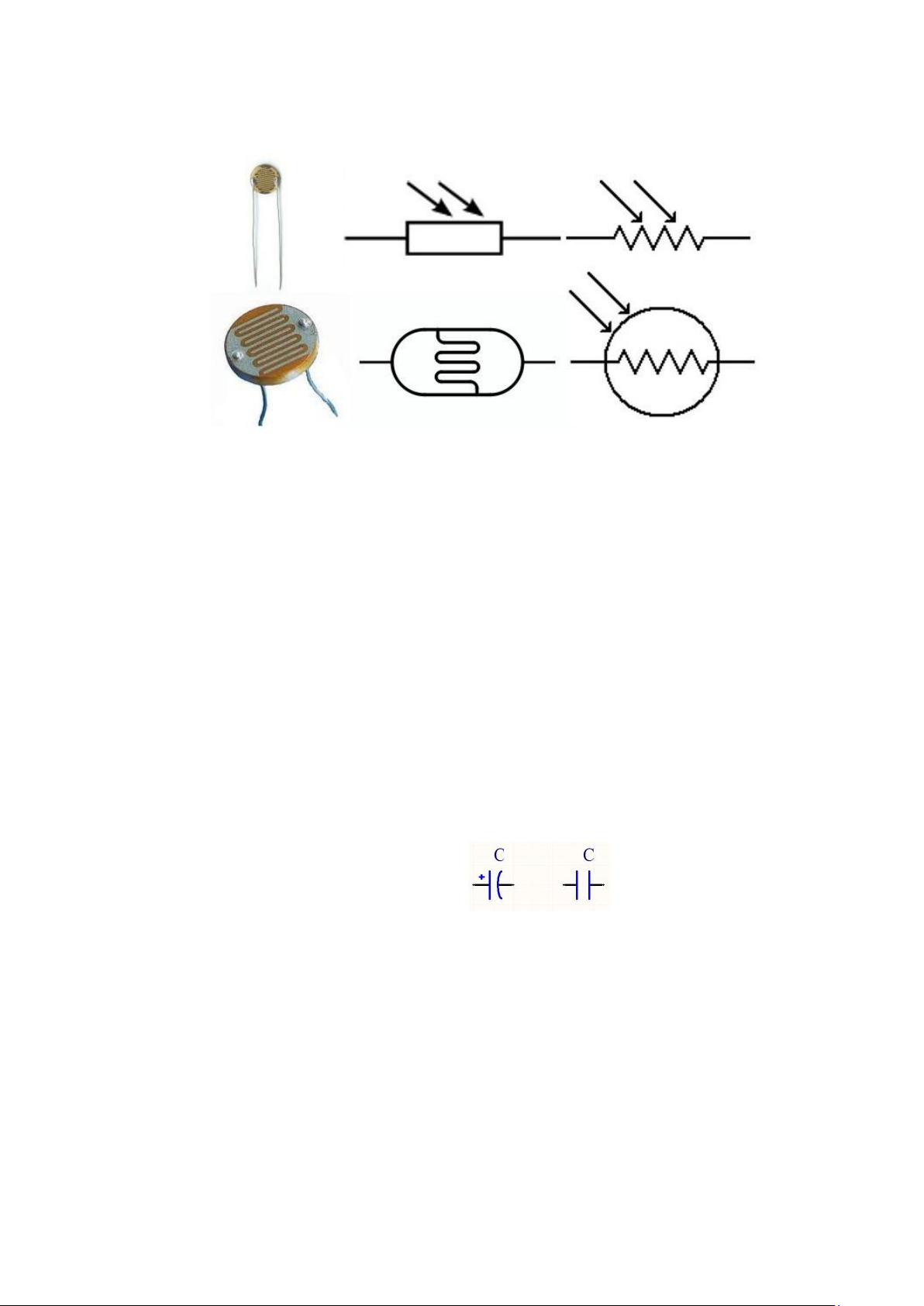

Hình 1. 6 Quang trở.....................................................................................15

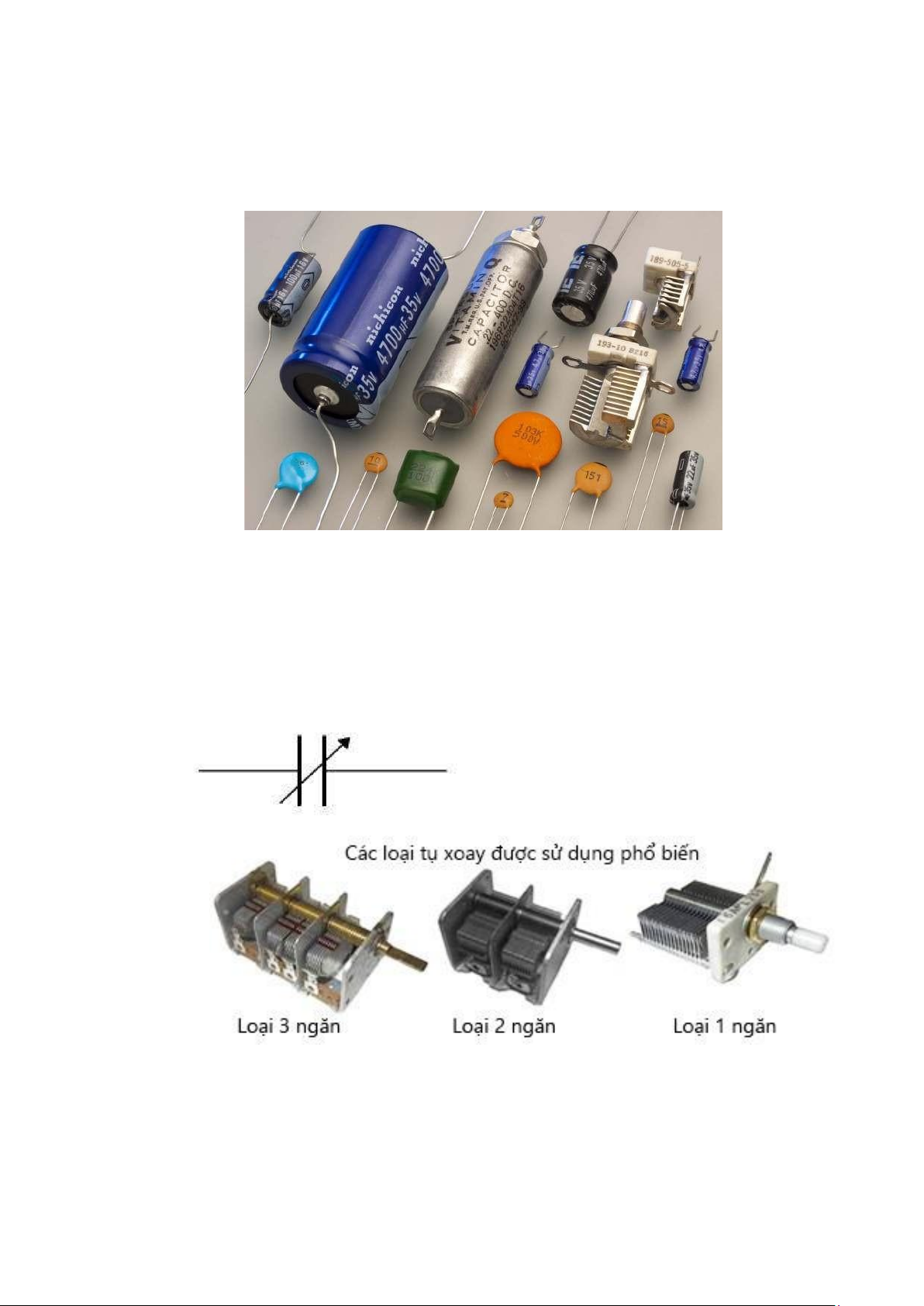

Hình 1. 7 Tụ điện.........................................................................................16
Hình 1. 8 Tụ xoay........................................................................................16

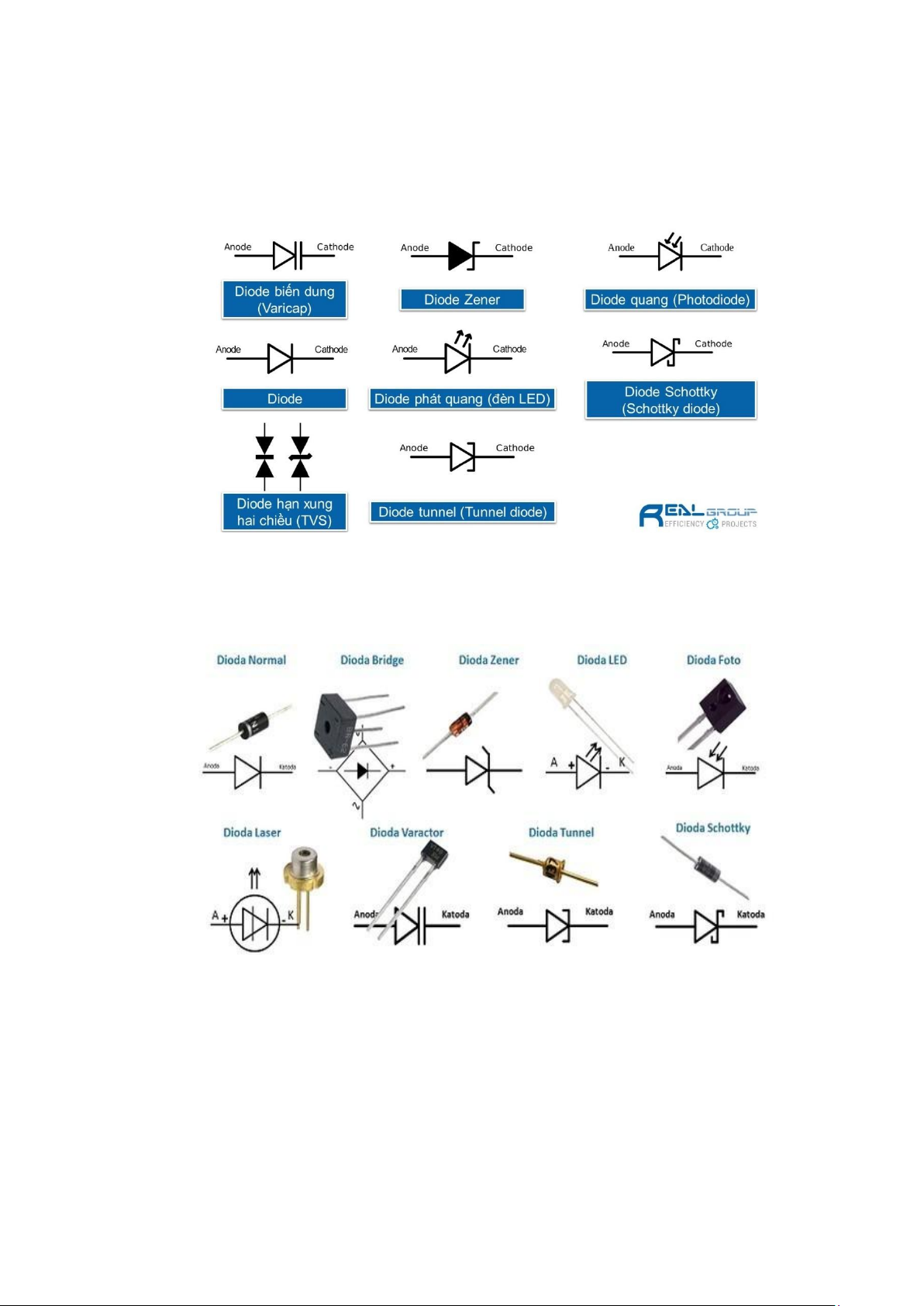

Hình 1. 9 Ký hiệu DIODE...........................................................................17
Hình 1. 10 Hình dạng thực tế diode............................................................17

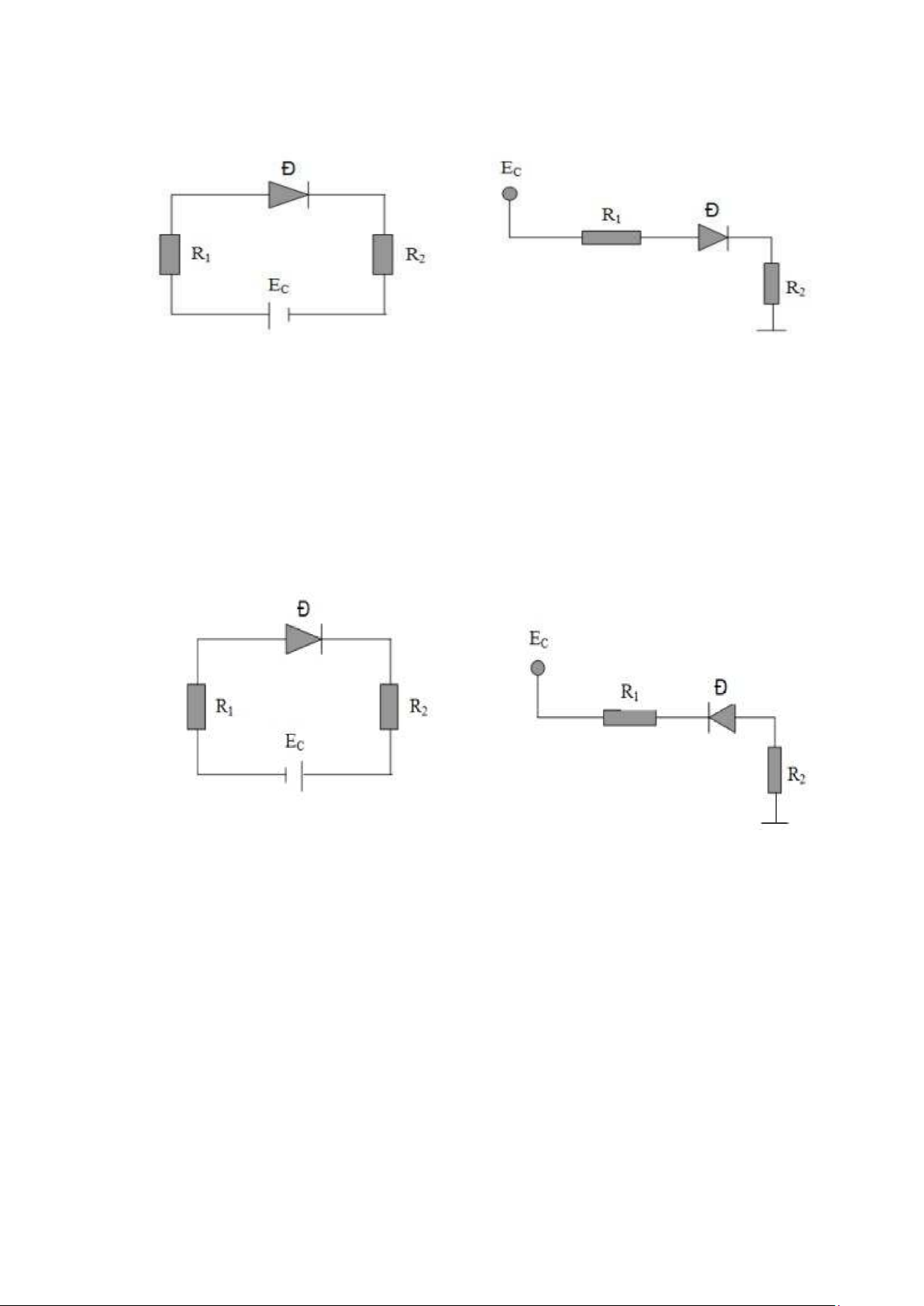

Hình 1. 11 Chế độ phân cực thuận diode....................................................18
Hình 1. 12 Chế độ phân cực ngược diode...................................................18

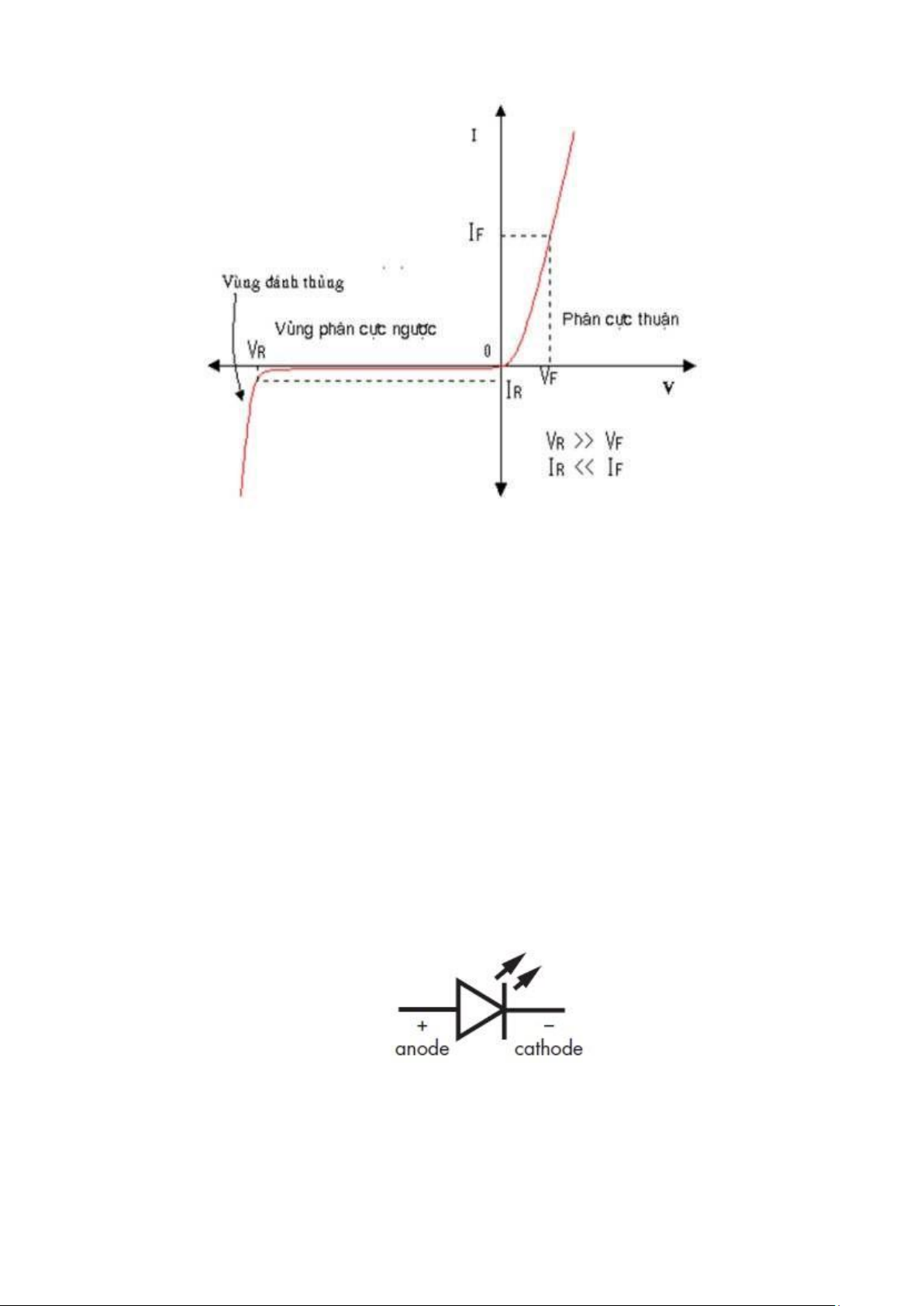

Hình 1. 13 Đặc tuyến volt – ampe của diode..............................................19

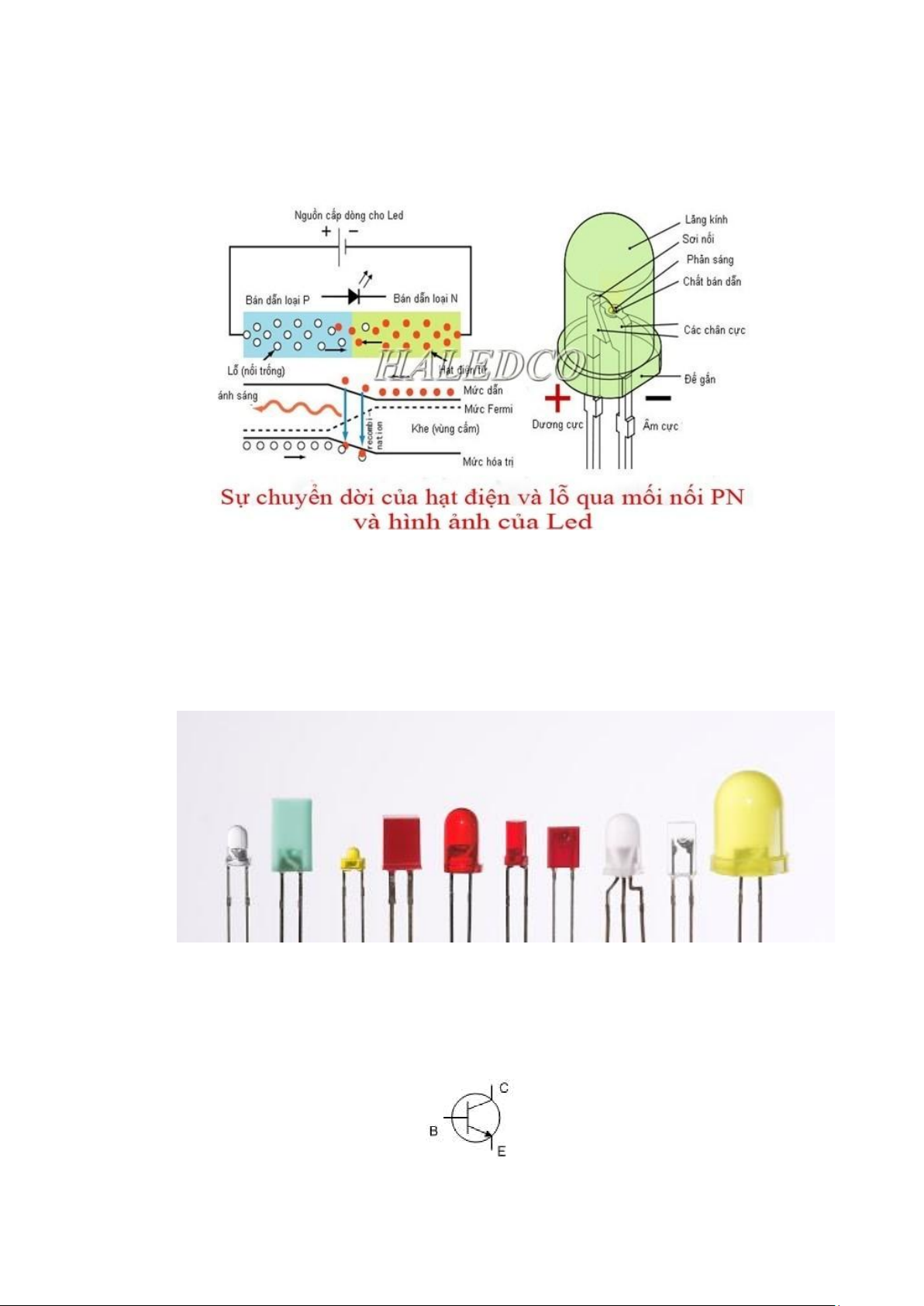

Hình 1. 14 Cấu tạo LED..............................................................................20
Hình 1. 15 Đèn LED...................................................................................20
Hình 1. 16 Hình dạng thực tế transistor......................................................21
Hình 1. 17 Transistor BC547......................................................................22
Hình 1. 18 Transistor C828.........................................................................22
Hình 1. 19 Sơ đồ chân IC NE555................................................................23
Hình 1. 20 IC 74LS08.................................................................................25
Hình 1. 21 IC 74LS32.................................................................................26
Hình 1. 22 IC 74LS04.................................................................................27
Hình 1. 23 IC 74LS00.................................................................................28
Hình 1. 24 IC 74LS02.................................................................................29
Hình 1. 25 Sơ đồ chân LED 7 đoạn chung anode.......................................30
Hình 1. 26 Sơ đồ chân LED 7 đoạn chung catod........................................30
Hình 1. 27 Bảng trạng thái LED 7 đoạn chung anode................................31
Hình 1. 28 Bảng trạng thái LED 7 đoạn chung catod.................................32
lOMoARcPSD| 58794847
Hình 1. 29 IC 74HC192..............................................................................32
Hình 1. 30 IC 74LS47.................................................................................33
Hình 1. 31 IC LM7805................................................................................34
Hình 1. 32 IC TDA2003..............................................................................34
Hình 2. 1 Giao diện khởi động Altium........................................................35
Hình 2. 2 Màn hình khởi động phần mềm Altium......................................36
Hình 2. 3 Tạo Project..................................................................................38
Hình 2. 4 Thêm môi trường vẽ mạch..........................................................38
Hình 2. 5 Đổi tên project.............................................................................39
Hình 2. 6 Cài đặt thư viện...........................................................................39
Hình 2. 7 Môi trường mạch nguyên lý........................................................40
Hình 2. 8 Môi trường thiết kế mạch in........................................................43
Hình 2. 9 Mạch logic AND NOT OR.........................................................47
Hình 2. 10 Mạch dao động xung.................................................................47
Hình 2. 11 Mạch đếm..................................................................................48
Hình 2. 12 Mạch logic NAND NOT NOR..................................................48
Hình 2. 13 Mạch âm thanh..........................................................................49
Hình 2. 14 Tổng quát mạch nguyên lý........................................................49
Hình 2. 15 Đi dây mạch in KIT 1................................................................50
Hình 2. 16 Đi dây mạch in KIT 2................................................................50
Hình 2. 17 Phối cảnh 3D mạch in mặt sau KIT 1.......................................51
Hình 2. 18 Phối cảnh 3D mạch in mặt trước KIT 2....................................51
Hình 2. 19 Phối cảnh 3D mạch in mặt sau KIT 2.......................................52
Hình 2. 20 Bản vẽ phần thân trên vỏ KIT...................................................52
Hình 2. 21 Bản vẽ phần thân dưới vỏ KIT..................................................53
Hình 2. 22 Bản vẽ nẹp viền KIT.................................................................53
Hình 2. 23 Bản vẽ nẹp miệng vỏ KIT.........................................................54
Hình 2. 24 Bản vẽ nẹp viền dưới vỏ KIT....................................................54
lOMoARcPSD| 58794847
Hình 2. 25 Bản vẽ nẹp miệng góc vỏ KIT..................................................55
Hình 2. 26 Bản vẽ nẹp góc vỏ KIT.............................................................55
Hình 2. 27 Bản vẽ bản lề KIT 2..................................................................56
Hình 2. 28 Bản vẽ bản lề KIT.....................................................................56
Hình 2. 29 Vỏ KIT hoàn thiện.....................................................................57
Hình 2. 30 Bảng mạch hoàn thiện...............................................................57
Hình 2. 31 Dây cắm.....................................................................................57
Hình 2. 32 Dây nguồn.................................................................................58
Hình 2. 33 Loa.............................................................................................58
Hình 2. 34 Dây 3.5......................................................................................58
Hình 2. 35 Thiếc hàn...................................................................................59
Hình 2. 36 Tay hàn......................................................................................59
Hình 2. 37 Kìm cắt chân linh kiện..............................................................59
Hình 2. 38 Nguồn 12VDC...........................................................................60
Hình 2. 39 Linh kiện điện tử.......................................................................60
Hình 2. 40 Đồng hồ vạn năng.....................................................................60
Hình 2. 41 Máy hiện xung mini..................................................................60
Hình 2. 42 Lắp hoàn thiện vỏ KIT..............................................................61
Hình 2. 43 Bắt vách ngăn............................................................................61
Hình 2. 44 Hàn mạch...................................................................................62
Hình 2. 45 Hàn dây nguồn..........................................................................62
Hình 2. 46 Kết nối dây nguồn với bộ nguồn...............................................63
Hình 2. 47 Lắp bảng mạch vào vỏ KIT.......................................................63
Hình 2. 48 Đo kiểm tra mạch......................................................................64
Hình 2. 49 Chạy test thử mạch....................................................................64
Hình 3. 1 Sơ đồ kết nối mạch NE555 và máy hiện xung............................65
Hình 3. 2 Sơ đồ kết nối mạch dao động đa hài và máy hiện xung..............66
Hình 3. 3 Sơ đồ kết nối mạch logic AND NOT OR...................................66
lOMoARcPSD| 58794847
Hình 3. 4 Sơ đồ kết nối mạch logic NAND NOT NOR..............................67
Hình 3. 5 Sơ đồ kết nối mạch đếm 0 – 9.....................................................68
Hình 3. 6 Sơ đồ kết nối mạch đếm 0 – 99...................................................69
Hình 3. 7 Sơ đồ mạch đếm lùi 99 – 0..........................................................69
Hình 3. 8 Sơ đồ kết nối mạch đếm 60 – 69.................................................70
Hình 3. 9 Sơ đồ kết nối mạch đếm 0 – 60...................................................71
Hình 3. 10 Sơ đồ kết nối mạch đếm 0 – 6...................................................71
Hình 3. 11 Sơ đồ kết nối mạch đếm 0 – 7...................................................72
Hình 3. 12 Sơ đồ kết nối mạch loa..............................................................73
lOMoARcPSD| 58794847
LỜI NÓI ĐẦU
Ngày nay cùng với sphát triển nhanh chóng của khoa học kỹ thuật, c
công nghệ luôn cập nhật từng ngày từng giờ. Để nắm bắt được xu thế công nghệ
chúng ta cần phải có những kiến thức cơ sở về nó.
Công nghệ kỹ thuật số đã và đang đóng vai ttrong cuộc cách mạng khoa
học kỹ thuật và công nghệ. Ngày nay công nghệ số được ứng dụng rộng rãi và
mặt gần hết trên các thiết bị dân dụng cũng ntrong công nghiệp, đặc biệt trong
các lĩnh vực thông tin liên lạc phát thanh … và đang thay thế dần kỹ thuật tương
tự.
Kỹ thuật điện tử một môn khoa học của ngành Điện Điện tử, Điện
Tử vị trí khá quan trọng trong toàn bộ chương trình học của sinh viên
học sinh, nhằm cung cấp kiến thức nền tảng của chuyên ngành. Do đó chúng em
biên soạn cuốn đồ án này nhằm giúp sinh viên được tài liệu học tập hữu ích
gắn liền với các bài tập thực hành. Từ đó thời gian học tập sẽ được rút ngắn
hiệu quả học tập sẽ được nâng cao.
lOMoARcPSD| 58794847
LỜI CẢM ƠN
Chúng em xin chân thành gửi lời cảm ơn đến giáo viên: Nguyễn Thị Ngọc.
Người đã trực tiếp hướng dẫn tận tình chỉ bảo trong suốt thời gian học tập
thực hiện đồ án này.
Chúng em xin gửi lời cảm ơn chân thành đến toàn thể các thầy giáo trong
khoa cơ khí của trường Cao đẳng nghề Công nghệ cao Hà Nội đã trực tiếp giảng
dạy và giúp đỡ chúng em trong quá trình học tập và nghiên cứu đồ án.
Xin chân thành cảm ơn gia đình và bạn bè đã luôn động viên cũng như giúp
đỡ trong quá trình học tập.
lOMoARcPSD| 58794847
LỜI CAM ĐOAN
Nhóm xin cam đoan tất cả các thiết kế về sản phẩm KIT thực hành điện tử,
hình tài liệu hướng dẫn sử dụng được thực hiện bởi chính các thành viên
trong nhóm. Trong đó nhóm cũng tham khảo giáo trình hiện hành của nhà
trường và chọn lọc các thông tin chia sẻ qua mạng internet.
Nhóm xin chịu trách nhiệm hoàn toàn với những thiết kế nội dung của
báo cáo này.
Xin chân thành cảm ơn.
Đại diện nhóm.
lOMoARcPSD| 58794847
CHƯƠNG 1. GIỚI THIỆU CHUNG
1.1 Giới thiệu sơ lược về KIT
1.1.1. KIT là gì
KIT một bộ dụng cụ sản xuất ra với mục đích làm một công việc cụ thể.
Hiện nay có rất nhiều các loại KIT khác nhau với công dụng khác nhau được ứng
dụng rộng rãi làm rất nhiều công việc từ các lĩnh vực khác nhau như y tế, giáo
dục, kỹ thuật... Chính vì độ hiệu quả của KIT mang lại người ta đã cho ra đời vô
số những bộ KIT khác nhau giúp ích rất nhiều cho người sử dụng.
1.1.2. Một số loại KIT thông dụng
1.1.2.1 Kit linh kiện điện tử
Đây là bộ KIT giúp sinh viên, học sinh làm quen với các loại linh kiện điện tử cơ
bản. Bộ KIT này khá đơn giản khi bao gồm các loại linh kiện khác nhau như
điện trở, tụ điện, biến trở, đèn led, nút nhấn, jumper....
Hình 1. 1 KIT linh kiện điện tử
1.1.2.2 KIT học arduino
Arduino hiện nay đã được biết đến một cách rộng rãi tại Việt Nam, và trên
thế giới thì đã quá phổ biến! Sức mạnh của chúng ngày càng được chứng tỏ
theo thời gian với vàn các ứng dụng mở (open source) độc đáo được chia sẻ
rộng rãi.
Với Arduino bạn có thể ứng dụng vào những mạch đơn giản như mạch cảm
biến ánh sáng bật tắt đèn, mạch điều khiển động cơ,... hoặc cao hơn nữa bạn
thể làm những sản phẩm như: máy in 3D, Robot, khinh khí cầu, máy bay không
người lái,...
lOMoARcPSD| 58794847
Chính thế hiện nay có rất nhiều những bKIT arduino khác nhau phục vụ
rất nhiều nhu cầu khác nhau. Để giúp mọi người làm quen với arduino chúng ta
có bộ ARDUINO STARTER KIT rất phổ biến hiện nay.
Hình 1. 2 ARDUINO STARTER KIT
1.1.2.3 KIT sét nghiệm COVID – 19
Với tình hình dịch COVID 19 đang rất phức tạp hiện nay chúng ta không
thể không nhắc đến bộ KIT sét nghiệm nhanh COVID 19 do Việt Nam nghiên
cứu sản xuất. Từ đó giúp ích rất nhiều trong công tác phòng chống dịch bệnh
tại nước ta.
Hình 1. 3 KIT sét nghiệm COVID – 19
Trên đây chỉ là một số loại kit thông dụng, ngoài ra còn rất nhiều các loại kit
khác nhau sử dụng trong rất nhiều lĩnh vực.
những anh chị đi trước đã học hết các môn học trong chương trình học
cao đẳng tại trường. Chúng em nhận ra một số những khó khăn gặp phải trong
lOMoARcPSD| 58794847
quá trình học. Nhận ra được độ hiệu quả của một bộ KIT mang lại, với mong
muốn tạo ra được một bộ KIT phục vụ việc học tập của sinh viên khóa sau được
tốt hơn. Sau nhiều tham khảo từ các thầy cô giáo trong khoa nhóm đã quyết định
nghiên cứu và chế tạo một bộ KIT học điện tử cơ bản cho môn điện tử cơ bản. Từ
đó với mong muốn giúp ích được cho các bạn sinh viên khi học môn này sẽ hiệu
quả và đạt kết quả cao hơn.
1.2 Hệ thống linh kiện sử dụng trong KIT
1.2.1. Điện tr
Công dụng :
Dùng để cản trở dòng điện (thí dụ: một mạch ta cần điều khiển điện chỗ
mạnh chỗ yếu ta dùng điện trở) Đơn vị : Ω ( ôm ) Ký hiệu :
Cấu tạo và hình dạng thực tế :
Cấu tạo : 3 loại chính
Than ép : có công suất < 3W, hoạt động ở tần số thấp.
Màn than : có côn suất > 3W, hoạt động ở tần số cao.
Dây cuốn : có công suất > 5W, hoạt động ở tần số thấp.
Hình dạng thực tế :
Hình 1. 4 Hình dạng điện trở thực tế
1.2.2. Biến trở
Công dụng :
Dùng để thay đổi giá trị của điện trở, qua đó làm thay đổi sự cản trở dòng
điện trên mạch điện.
lOMoARcPSD| 58794847
- Khi vặn trục chính theo chiều kim đồng hồ thì giá trị điện trở đo ở 2 chân
1 – 2 sẽ giảm, còn giá trị điện trở ở chân 2 – 3 sẽ tăng.
- Khi vặn trục chính theo chiều ngược chiều kim đồng hồ thì giá trị điện
trở đo ở 2 chân 1 – 2 tăng, còn giá trị điện trở ở chân 2 – 3 sẽ giảm.
Ký hiệu :
Hình dạng thực tế :
Hình 1. 5 Các loại biến trở
Hư hỏng thường gặp :
Đối với biến trloại than thường gặp các hỏng như đứt, bẩn, rỗ mặt than.
Trường hợp hợp bbị bẩn, rỗ mặt sẽ làm cho suất hiện 1 số hiện tượng :
amply thì khi điều chỉnh âm lượng ssuất hiện tiếng rột rẹt, TV monitor vặn
chỉnh độ sáng, tương phản thấy chớp nhiễu … Để khắc phục trường hợp biến tr
bị bẩn, rỗ mặt ta dùng xịt gió thổi sạch các cáu bẩn và cho một ít dầu máy vào.
lOMoARcPSD| 58794847
1.2.3. Quang tr
Là linh kiện điện trở có thể thay đổi theo ánh sang chiếu vào.
Hình 1. 6 Quang trở
Quang trở được dùng làm cảm biến nhạy sáng trong các mạch dò, như trong
mạch đóng cắt đèn chiếu sáng kích hoạt bằng sáng tối.
Ứng dụng:
- Dùng làm cảm biến nhạy sáng trong các mạch sáng tối để đóng cắt
đền chiếu sáng.
- Dàn nhạc guitar điện thì dùng quang trở để nhận biết độ sáng từ đèn
màu nhạc để tạo hiệu ứng âm thanh.
- Trong thiên văn hồng ngoại quang phổ hồng ngoại, hợp chất Gecu
được chế thành bảng photocell làm cảm biến ánh sáng. 1.2.4. Tụ điện
Công dụng :
Hoạt động dựa trên nguyên lý tích (nạp) và phóng (xả) điện.
Ký hiệu : C
Đơn vị : F ( Fara )
Nhìn trên hình hiệu : bên trái hiệu của tụ hóa, bên phải hiệu
của tụ gốm, tụ giấy.
Tụ hóa thường có giá trị lớn > 1uF trở lên, tụ gốm – giấy thường < 10uF
Cấu tạo và hình dạng thực tế Bao
gồm những nhóm sau :
- Nhóm tụ làm bằng mica, selen, ceramic. Hoạt động ở khu vựa tần số cao
(cao tần).
lOMoARcPSD| 58794847
- Nhóm tụ làm bằng sứ, sành (tụ gốm), giấy. Hoạt động khu vực tần số
trung bình (trung tần).
- Tụ hóa học. Hoạt động ở khu vực có tần số thấp(âm tần).
Hình dạng thực tế :
Hình 1. 7 Tụ điện
Giới thiệu một loại tụ khác
Tụ xoay
hiệu : CV Capacitor Variable Hình dạng thực tế :
Hình 1. 8 Tụ xoay
Công dụng
- Dùng để hiệu chỉnh, thay đổi giá trị điện dung theo ý muốn. ứng dụng
thực tế ta thường gặp là:
lOMoARcPSD| 58794847
- Dùng để chọn thu đài ở trong Radio.
- Dùng để vi chỉnh lại tần số của mạch dao động, mạch lọc...........
1.2.5. DIODE bán dẫn
Cấu tạo, ký hiệu
Hình 1. 9 Ký hiệu DIODE
Hình dạng thực tế :
Hình 1. 10 Hình dạng thực tế diode
Chế độ hoạt động của DIODE
- Phân cực thuận
Cực (+) của nguồn EC sẽ đẩy các ion (+) đầu cực P của điốt về phía các
ion (-) và cực (-) của nguồn EC sẽ đẩy các ion (-) ở đầu cực N về phía các ion (+).
lOMoARcPSD| 58794847
Như vậy nhờ sức điện động E giúp cho các ion (+) và ion (-) được tiếp hợp với
nhau thuận lợi hơn nên tạo ra dòng điện ID.
Hình 1. 11 Chế độ phân cực thuận diode
- Phân cực ngược
Cực (-) của nguồn EC hút các ion (+) ở cực P của điốt về phía nó và cực (+)
của nguồn EC hút các ion ở cực N về phía nó. Mặt khác, giữa các ion (+) ion
(-) ở lớp tiếp giáp PN cũng lực tương tác hút nhau nên kết quả sự tranh chấp
ion (+) ion (-) với nhau → không có dòng ID. Nếu ta tăng UPN đến một giá trị
UT thì lực hút của E đủ mạnh làm phá vỡ liên kết P-N tất cả các ion (+) và ion
(-) đều bị hút hết về nguồn EC → ID tăng → Điốt đã bị đánh thủng.
Hình 1. 12 Chế độ phân cực ngược diode
lOMoARcPSD| 58794847
Hình 1. 13 Đặc tuyến volt – ampe của diode
Lưu ý:
Khi sử dụng hay thay thế Điốt hỏng ta cần quan tâm tới:
- Chức năng: nắn điện? hay tách sóng? hay ổn áp? hay chọn tần? để
chọn đúng loại.
- Tần số cắt: nắn xung, tách sóng, chọn tần.
- Áp chịu đựng? dòng tải? → Chọn đúng diode nắn điện.
1.2.6. LED ( diode phát quang )
LED là viết tắt của Light Emitting Diode. Có nghĩa là điốt phát quang, điốt
khả năng phát ra ánh sáng hay tia hồng ngoại, tử ngoại. Led được cấu tạo từ
một khối bán dẫn loại P ghép với một khối bán dẫn loại N.
Ký hiệu :
Nguyên lý hoạt động
Nguyên lý hoạt động của LED dựa trên công nghệ bán dẫn. Khối bán dẫn P
(chứa nhiều lỗ trống tự do mang điện tích dương) khi ghép với bán dẫn N (chứa
điện tử tự do) tcác lỗ trống này xu hướng chuyển động khuếch tán sáng khối
lOMoARcPSD| 58794847
N. Cùng lúc khối P lại nhận được thêm các điện tử âm từ N chuyển sang. Ở biên
giới 2 bên mặt tiếp giáp một số điện tử bị lỗ trống thu hút. Và khi chúng lại gần
nhau có xu hướng kết hợp với nhau tạo thành nguyên tử trung hòa. Quá trình này
giải phóng năng lượng dưới dạng ánh sáng.
Hình 1. 14 Cấu tạo LED
Màu sắc ánh sáng phụ thuộc vào cấu trúc năng lượng của các nguyên tử bán
dẫn. Tùy theo mức độ năng lượng giải phóng cao hay thấp bước sóng ánh
sáng phát sẽ khác nhau. Tức là màu sắc ánh sáng phát ra sẽ khác nhau. Hình ảnh
thực tế
Hình 1. 15 Đèn LED
1.2.7. Transistor
1.2.7.1 Transistor NPN
Ký hiệu

Preview text:
