ĐẠI HỌC BÁCH KHOA HÀ NỘI
----- -----□□&□□
BÁO CÁO THỰC TẬP CƠ BẢN
Thiết kế lắp ráp mạch đa hài tự dao động
Nhóm sinh viên thực hiện:
Nguyễn Phương Linh 20213763
Chu Tiến Điền 20213752
Giảng viên hướng dẫn: Thầy Phan Văn Phương
Hà Nội 9 - 2023
I. Mạch nguyên lí và phân tích nguyên lí hoạt động của mạch đa hài
sử dụng đèn C828
1. Mạch nguyên lí
2. Nguyên lí hoạt động
Khi đóng nguồn thì cả hai đèn đều thông nhưng do cấu tạo của đèn, sẽ có một đèn
thông hơn đèn kia. Giả sử trong mạch đa hài trên, đèn
T
1
thông hơn đèn
T
2
, có nghĩa là
I
C 1
> I
C 2
;
U
C 1
>U
C 2
.
Quá trình thiết lập:
- Do cấu tạo đèn lệch, khi
U
C
, giảm thông qua tụ
C
1
, đặt vào cực bazơ của đèn
T
2
,
làm cho
U
BE 2
giảm =>
I
C 2
giảm;
U
C 2
tăng thông qua tụ
C
2
đặt vào cực B của
T
1
làm
cho
U
BE 1
tăng =>
I
C 1
tăng...
- Quá trình xảy ra rất nhanh, xác định chế độ ổn định
T
1
thông hoàn toàn và
T
2
đóng
hoàn toàn. Khi
T
1
dẫn hoàn toàn, tụ
C
2
nạp điện còn
C
1
phóng điện.
Quá trình chuyển trạng thái:
- Quá trình nạp của
C
2
, làm
U
BE 1
giảm, quá trình phóng của
C
1
làm
U
BE 2
tăng. Khi
C
1
phóng điện làm cho
U
BE 2
tăng dần tới mức điện áp mở
T
2
= 0. Như vậy lại có
vòng hồi tiếp đèn nọ đèn kia, xảy ra nhanh chóng.
-
U
C 2
giảm thông qua tụ
C
2
, đặt vào B của
T
1
, làm cho
U
BE 2
tăng,
U
BE 1
giảm;
U
C 1
giảm thông qua tụ
C
1
đặt vào B của
T
2
, làm cho
U
BE 2
tăng... quá trình liên tục tiếp
diễn.
- Mạch hoạt động nhờ sự đóng mở liên tục của đèn
T
1
và
T
2
II. Mạch lắp ráp và quá trình đo
1. Mạch lắp ráp
Linh kiện và thông số
R R
C 1
=
C 2
=1 kΩ
R
B 1
=R
B2
=100 kΩ
R
E
=100 Ω
C
1
=C
2
=10 µ F
T
1
=T
2
=C
828
V
CC
=6 V

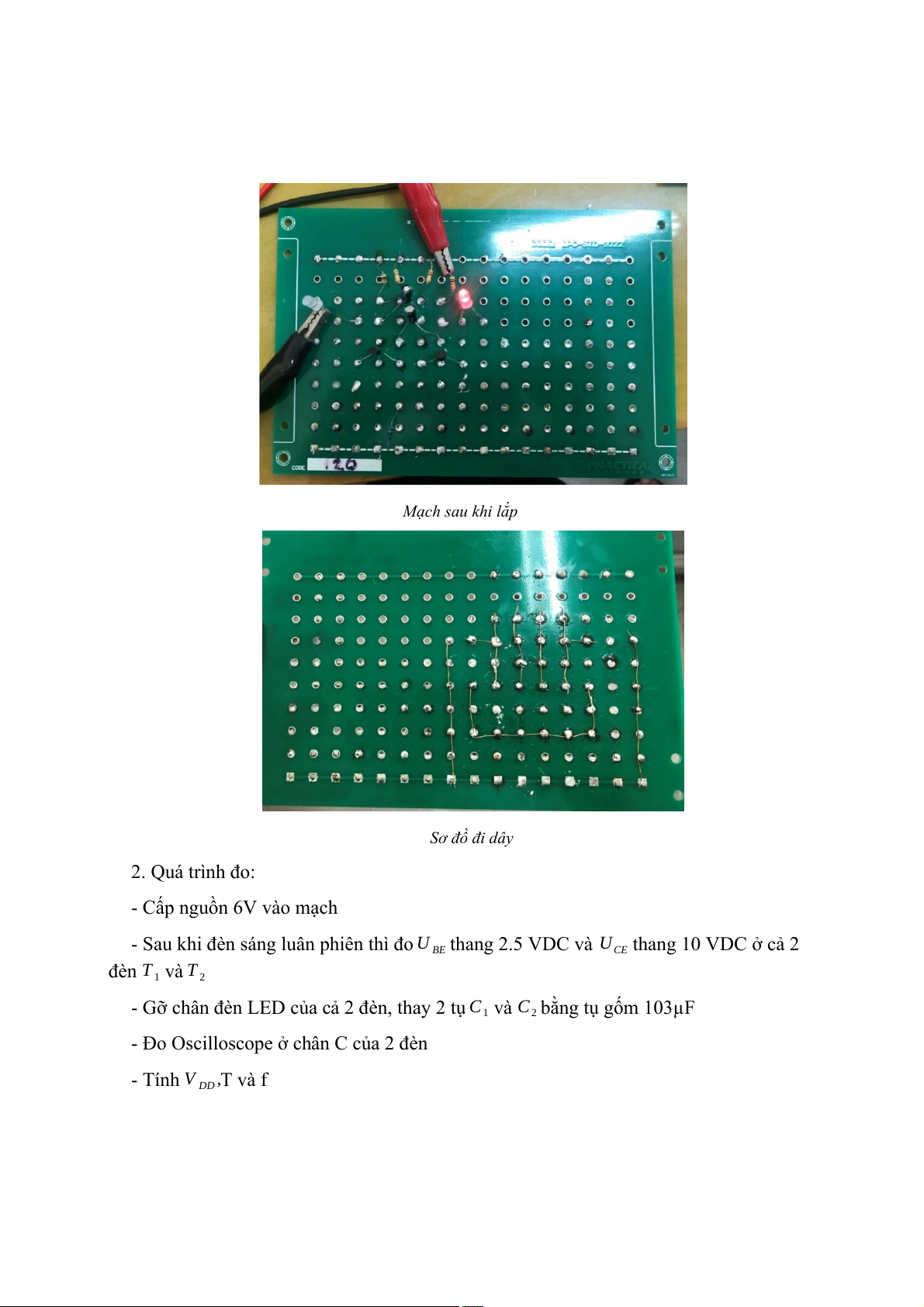

Mạch sau khi lắp
Sơ đồ đi dây
2. Quá trình đo:
- Cấp nguồn 6V vào mạch
- Sau khi đèn sáng luân phiên thì đo
U
BE
thang 2.5 VDC và
U
CE
thang 10 VDC ở cả 2
đèn
T
1
và
T
2
- Gỡ chân đèn LED của cả 2 đèn, thay 2 tụ
C
1
và
C
2
bằng tụ gốm 103µF
- Đo Oscilloscope ở chân C của 2 đèn
- Tính
V
DD
,
T và f

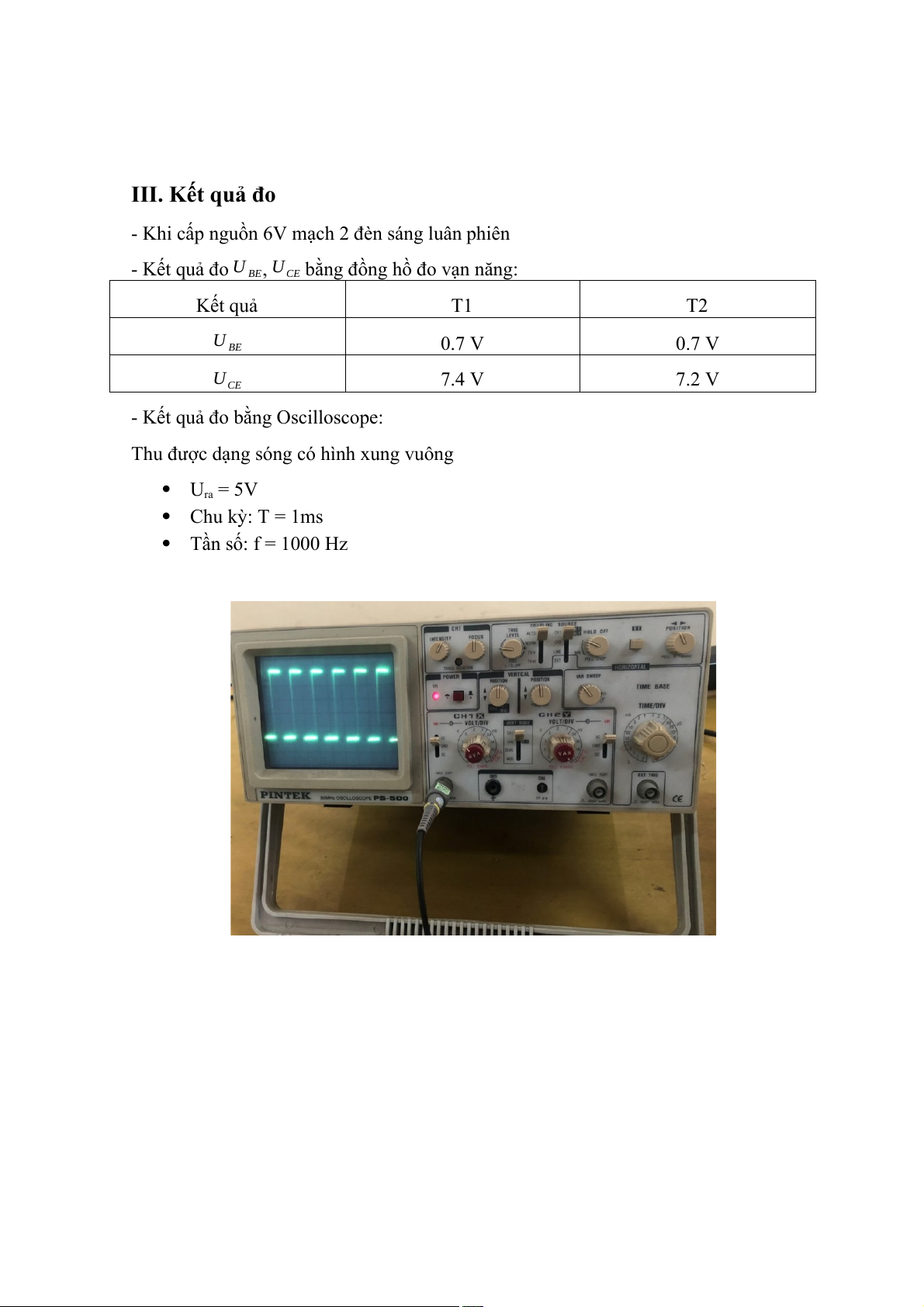

III. Kết quả đo
- Khi cấp nguồn 6V mạch 2 đèn sáng luân phiên
- Kết quả đo
U
BE
,
U
CE
bằng đồng hồ đo vạn năng:
Kết quả T1 T2
U
BE
0.7 V 0.7 V
U
CE
7.4 V 7.2 V
- Kết quả đo bằng Oscilloscope:
Thu được dạng sóng có hình xung vuông
U
ra
= 5V
Chu kỳ: T = 1ms
Tần số: f = 1000 Hz
