Vẽ mạch nguyên lý và mạch in trên phần mềm ALTIUM
Giảng viên hướng dẫn: Vũ Hồng Vinh
Sinh viên thực hiện: Dương Đình Lương Mã số sinh viên: 20213989 Lớp: ĐTVT 10 – K66 Mã lớp: 726389 Hà Nội, tháng 2 năm 2023 MỤC LỤC Trang
Phần I. Giới thiệu mạch ........................................................................3
Phần II. Thiết kế mạch nguyên lý bằng ALTIUM...............................5
Phần III. Thiết kế mạch in...................................................................10
Phần IV. Nhận xét.................................................................................16 I. GIDI THIÊFU MẠCH M;ch đ=m xung kA thuâ C

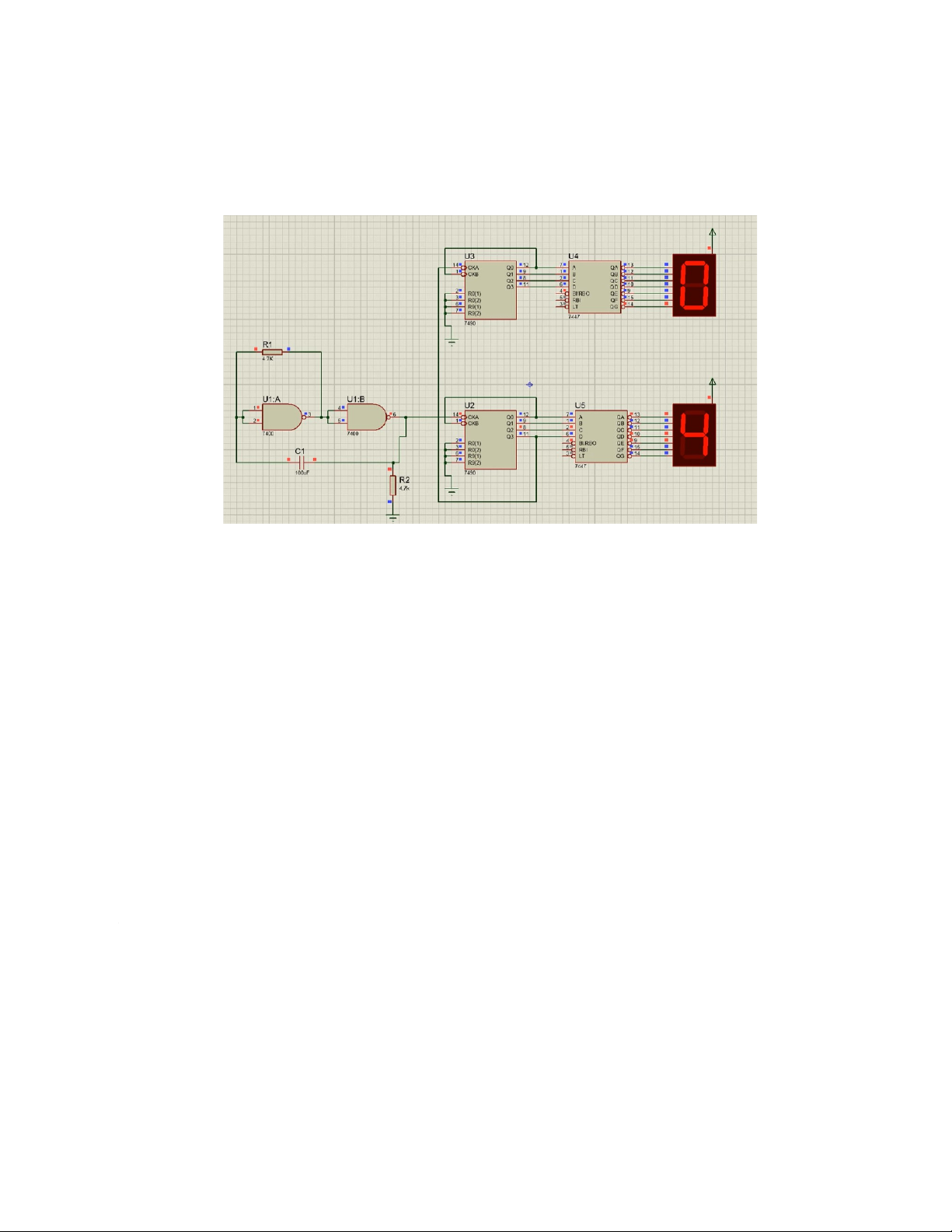

t số tD 0 đ=n 99 là một m;ch đơn giản, cE nhiFu Gng dHng trong cuộc sống. 1.Sơ đồ m;ch Sơ đồ m;ch trên Proteus
2. Sơ đồ nguyên lM ho;t đô C ng: Gồm 5 khối: + Khối nguồn + Khối t;o xung + Khối đ=m + Khối gải mã + Khối hiPn thi KhGi tạo xung KhGi đếm KhGi giLi ma KhGi hiIn thi KhGi nguNn 3. Các linh kiê C n quan trSng: Các linh kiê C n quan trSng bao gồm: + ĐUn LED 7 thanh + IC 7447 + IC7400 + IC7490 II. THIOT KO MẠCH NGUYÊN LY 1. Bảng linh kiê C n điê C n tZ trong m;ch: STT Tên linh kiê C n Thư viện chGa linh kiện KM hiệu linh kiện 1 ĐUn Led 7 syhaunguyen.IntLib thanh 2 SN74LS47N Altium Library.Intlib 3 SN74LS90N Altium Library.Intlib 4 SN74LS00N Altium Library.Intlib 5 TH điê C n syhaunguyen.IntLib 6 Điê C n trơ syhaunguyen.IntLib
2. Các bước thi=t k= m;ch nguyên lM: Bước 1: Khơi đô C

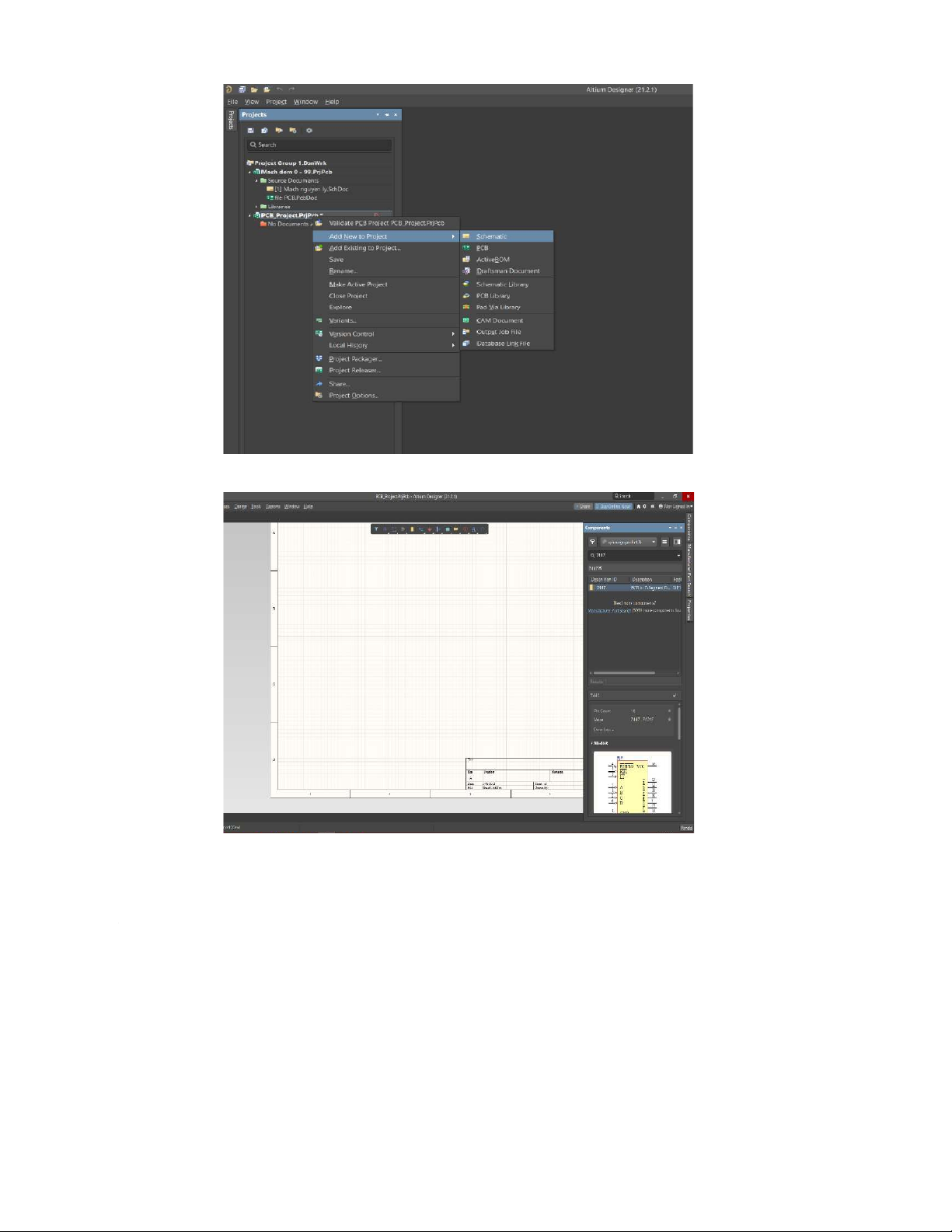

ng ph]n mFm Altium, nh^n File -> New -> Project Click chuô C
t phải vào Project -> Add new to project -> Schematic
Bước 2: Kdo thả đP thêm linh kiê C n
Các linh kiện c]n thi=t như hình: Bước 3:
Nh^n Ctrl W đP nối dây linh kiê C n.

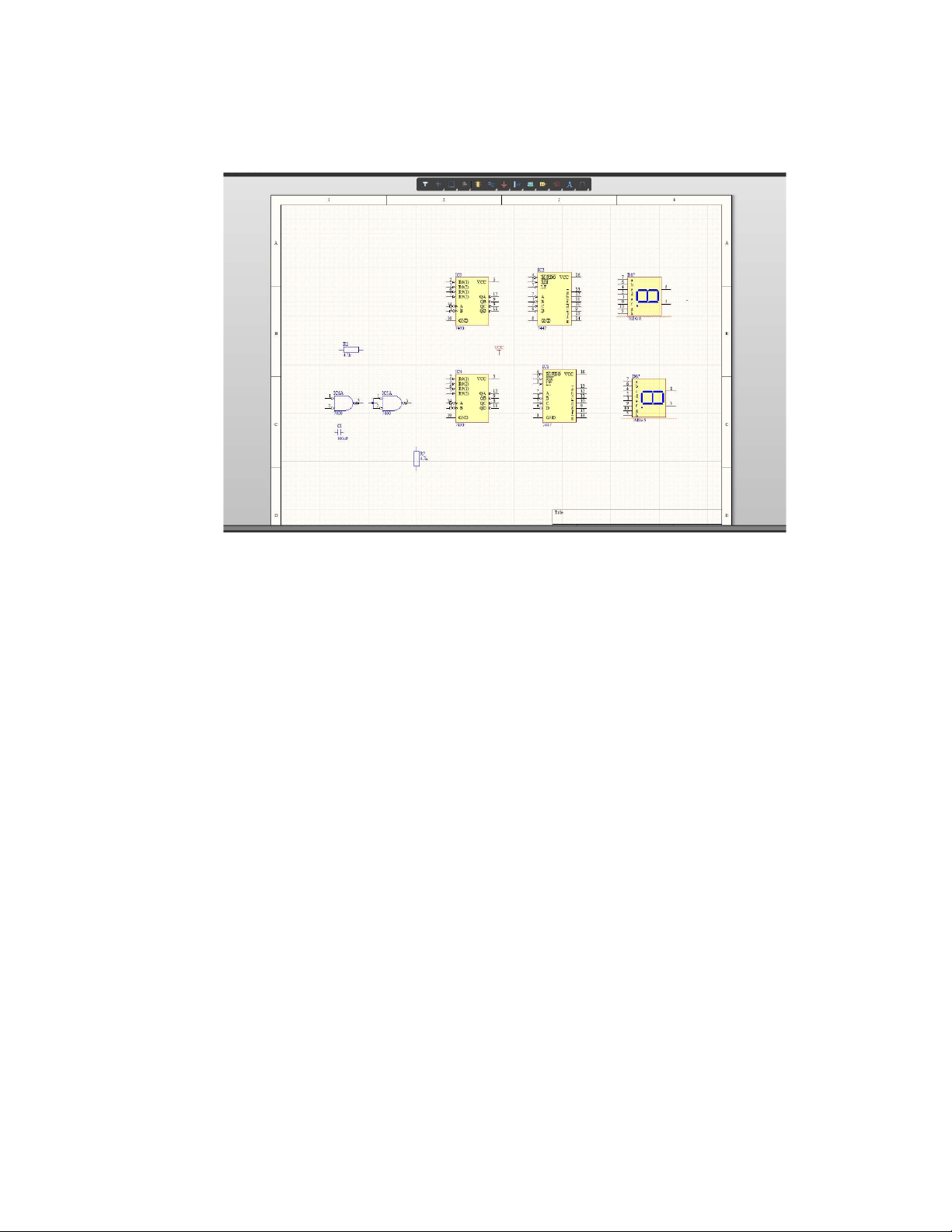

Sau khi nối xong, đưfc sơ đồ nguyên lM như hình: Đă C
t tên cho m;ch và lưu đP hoàn thành. III. THIgT Kg MhCH IN: 3.1. Bảng các linh kiê C n điê C n tZ trong m;ch: STT Tên linh kiê C n Ki hiê C u chân đ=
Thư viện chGa chân đ= linh kiện 1 ĐUn Led 7 thanh 7SEGS syhaunguyen.IntLib 2 SN74LS47N DIP16 Altium Library.Intlib 3 SN74LS90N DIP14 Altium Library.Intlib 4 SN74LS00N DIP14 Altium Library.Intlib 5 TH điê C n CN1 syhaunguyen.IntLib 6 Điê C n trơ R1 W syhaunguyen.IntLib
3.2. Các bước thi=t k= m;ch in: Bước 1: T;o file PCB Click chuô C
t phải vào Project -> Add new to project -> PCB

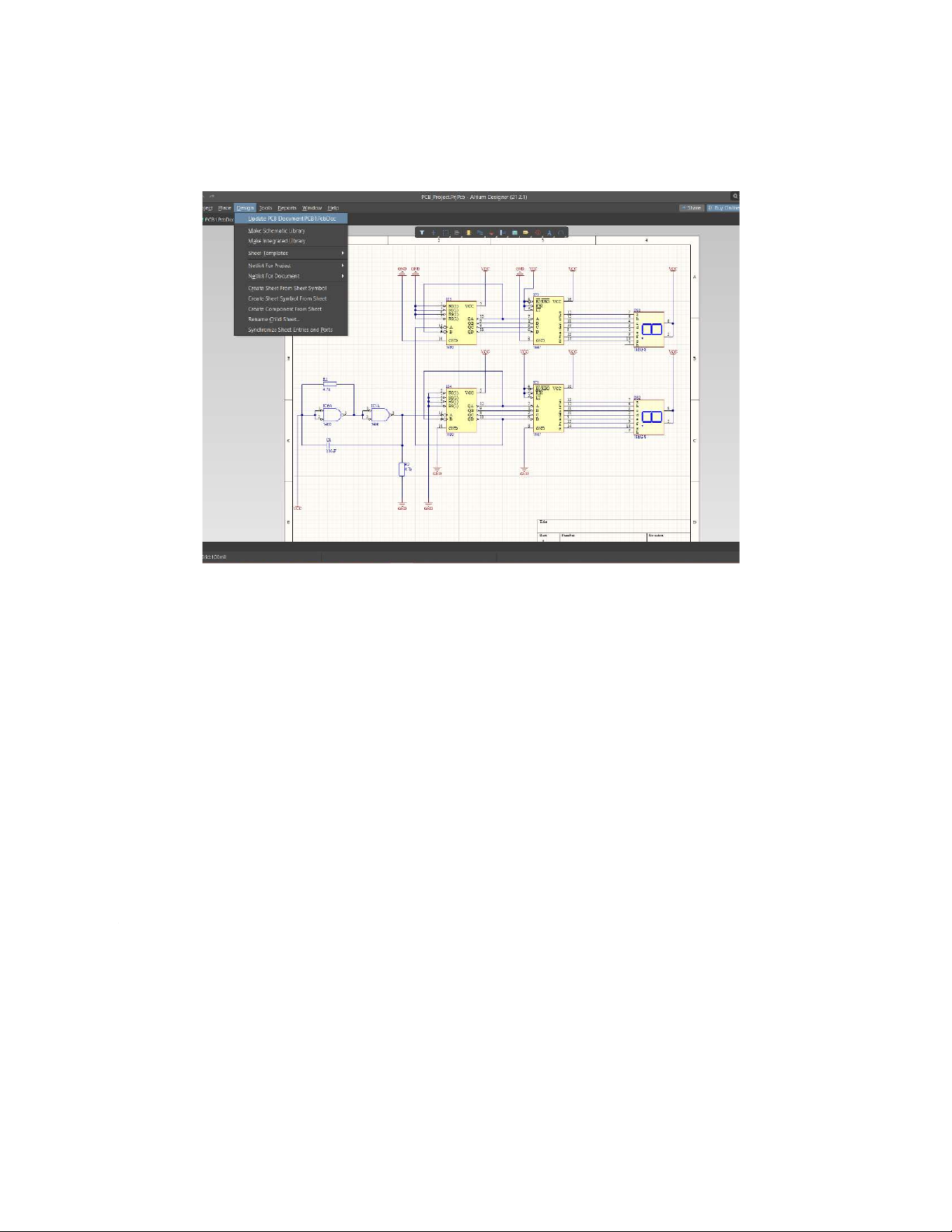

Bước 2: Nh^n Designe -> Update Schematic in PCB
Nh^n Validate changes và Execute changes
Bước 3: Smp x=p các linh kiên C
Bước 4: ChSn Route -> Auto Route đP đi dây tự đô C ng (M;ch nhìn dưới d;ng 3D) Thực hiện bo l;i m;ch:
Thực hiện phủ đồng cho m;ch: ChSn Place -> Polygon Pour HOÀN THÀNH MẠCH IN IV.NHẬN XÉT
-Trong suốt quá trình hSc tập tuy gặp nhiFu khE khăn nhưng nhờ sự hướng dẫn và
quan tâm nhiệt tình của th]y và các b;n trong lớp, em đã cE thêm hiPu bi=t và sZ
dHng đưfc ph]n mFm ALTIUM và cE thêm hiPu bi=t vF các m;ch cơ bản.
- Ph]n mFm ALTIUM sZ dHng r^t dễ dàng, tiện lfi cho việc thi=t k= m;ch in, m;ch
nguyên li, tuy nhiên cE ph]n h;n ch= là chưa thP mô phỏng đưfc.
- Ph]n mFm cE r^t nhiFu tinh năng mà em chưa thP khám phá và tìm hiPu h=t đưfc,
mong sau này em sẽ cE cơ hội dùng đ=n nE trong các môn hSc sau.
- Em xin gZi lời cảm ơn chân thành đ=n th]y Vũ Hồng Vinh vì đã giúp đỡ và đồng
hành cùng em trong suốt thời gian hSc tâp vDa qua.
