Quản trị dự án - chương 5 : Lập tiến độ dự án –
5.3/ Sơ đồ mạng CPM - Trang 190 Theo phương pháp AOA TT KÝ HIỆU Thời hạn
Trình tự thực hiện công việc (công (t) (công việc trước đó) việc) 1 A 4
Khởi công ngay (sự kiện 1 là sự kiện đầu của A) 2 B 2
Khởi công ngay (sự kiện 1 là sk đầu của B) 3 C 4
Khởi công ngay (sự kiện 1 là sk đầu của C) 4 D 3
Làm sau A (sự kiện 2 là sk của Avà D) 5 E 6
Làm sau B (sự kiện 3 là sk của B và E) 6 F 12
Làm sau C (sự kiện 4 là sk của C và F,K) 7 G 4
Làm sau F,E,D (sự kiện 5 là sk của D,E,F và G) 8 I 4
Sau G (sự kiện 6 là sk của G và I ) 9 K 3
Sau C (sự kiện 7 là sự kiện kết thúc của K và I)

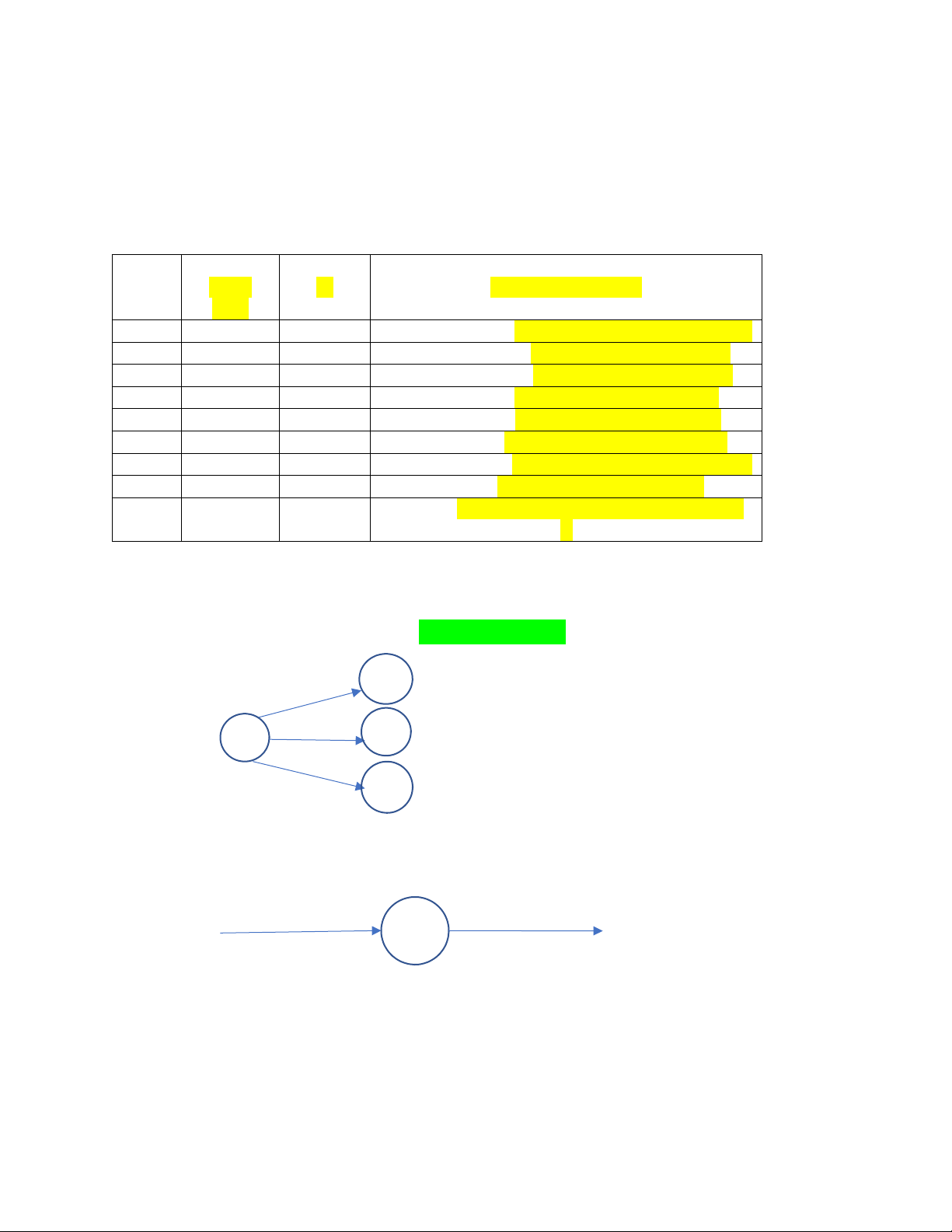

Để vẽ AOA thì dựa vào cột Trình tự thực hiện công việc
- Khởi công ngay là sự kiện 1 (sự kiện bắt đầu) 2 1 3 4
- Sự kiện 2 : là công việc A kết thúc thì công việc D mới được thực hiện. 2 A D
- - Sự kiện 3: là công việc B kết thúc thì công việc E mới được thực hiện. 3 B E
- Sự kiện 4: là công việc C kết thúc thì công việc F mới được thực hiện.
- Sự kiện 5: là công việc F,E,D kết thúc thì công việc G mới được thực hiện.
- Sự kiện 6: là công việc G kết thúc thì công việc I mới được thực hiện.
- Sự kiện 7 (sự kiện kết thúc) : công việc C kết thúc thì công việc K mới được thực
hiện, là sự kiện kết thúc của K và I ( vì 1 sơ đồ phải có 1 sự kiện bắt đầu và 1 sự kiện kết thúc).
