Bài giải chuẩn mực
5.17: Một ống dây có đường kính 𝐷 = 4𝑐𝑚, độ tự cảm 𝐿 = 0,001𝐻, được quấn bởi loại
dây dẫn có đường kính 𝑑 = 0,6𝑚𝑚. Các vòng được quấn sát nhau, và chỉ quấn một lớp.
Tính số vòng của ống dây
1. Tóm tắt Đề cho: Ống dây - 𝐷 = 4𝑐𝑚 - 𝐿 = 0,001𝐻
- Quấn bởi dây có 𝑑 = 0,6𝑚𝑚.
Yêu cầu: Số vòng dây N
2. Phân tích, đề xuất hướng giải
- Hiện tượng: Trong ống dây xuất hiện hiện tượng tự cảm có độ tự cảm 𝐿 = 0,001𝐻 𝑙 => N
- Hướng giải: Từ công thức 𝐿 = 𝜇0𝑁2𝑆
3. Bài giải 𝑙=𝜇0𝑁𝑆 - Công th 𝑑
ức hệ số tự cảm : 𝐿 = 𝜇0𝑁2𝑆 𝜇0𝑆=𝐿𝑑
= 𝜋2.10−7.0,042≈380 (𝑣ò𝑛𝑔) 0,001.0,6.10−3 => 𝑁 = 𝐿𝑑 𝜇0𝜋𝐷2 4
4. Nhận xét, đánh giá
- Là một dạng bài cơ bản về tính độ tự cảm
- Cần hiểu rõ các đại lượng có trong công thức, từ đó tìm được mối liên hệ giữa
chúng để giải quyết bài toán

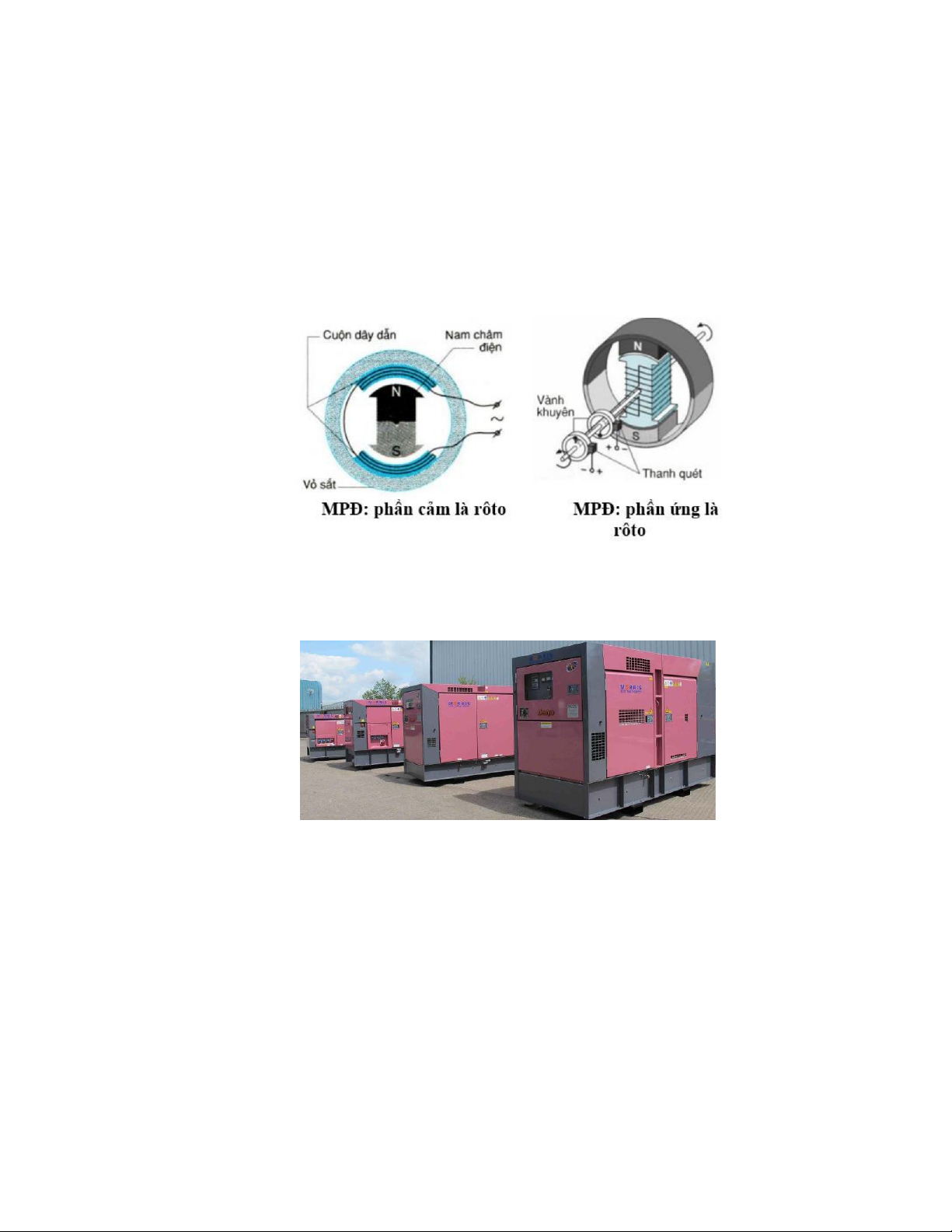

5. Ứng dụng thực tế: Máy phát điện
- Máy phát điện sẽ sử dụng năng lượng cơ học để tạo ra điện. “Cốt lõi” của máy
phát điện là một cuộn dây trong từ trường. Nguyên lý hoạt động của máy phát
điện này đó chính là cuộn dây điện sẽ được quay trong từ trường với tốc độ
không đổi và tạo ra điện xoay chiều.
- Ngoài sử dụng một cuộn dây quay trong từ trường không đổi, ta có một cách
khác để sử dụng cảm ứng điện từ đó chính là giữ cho cuộn dây đứng yên và sau
đó làm quay nam châm vĩnh cữu (cung cấp từ trường và từ thông) xung quanh cuộn dây trên.
