Bài giảng thực hành GIS đại cương | Trường Đại học Nông Lâm thành phố Hồ Chí Minh

TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ
MINH KHOA MÔI TRƯỜNG & TÀI NGUYÊN
BỘ MÔN GIS & TÀI NGUYÊN
Thực hành: GIS đại cương (GIS Basics) Nguyễn Duy Liêm Điện thoại: 0983.613.551
Email: nguyenduyliem@hcmuaf.edu.vn
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 1
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN
BỘ MÔN GIS & TÀI NGUYÊN
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn@hcmuaf.edu.vn GIS Đại cương 2 Mục tiêu
◆ Nắm bắt kĩ năng thực hành, sử dụng phần mềm QGIS
nhằm củng cố kiến thức lý thuyết về GIS Đại cương.
◆ Sau khi kết thúc, sinh viên có khả năng:
◆ Xem, tương tác với dữ liệu GIS (hiển thị, truy vấn, phân
tích) ◆ Biên tập dữ liệu GIS (không gian, thuộc tính)
◆ Thành lập bản đồ chuyên đề
◆ Sử dụng một số phần mở rộng
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 3 Nội dung ◆ Thời lượng:
◆ 30 tiết (6 tiết/tuần, 5 tuần: 17/5 – 16/6/2021)
◆ Buổi học: Chiều thứ 2 (13g - 17g), Chiều thứ 4 (13g -
17g) ◆ Nội dung học:
1. Giới thiệu phần mềm QGIS, hiển thị dữ liệu GIS
2. Truy vấn dữ liệu GIS
3. Biên tập dữ liệu GIS
4. Phân tích dữ liệu GIS
5. Trình bày, thiết kế bản đồ
◆ Hình thức học:
◆ Theo dõi ví dụ mẫu
◆ Vận dụng, tìm lời giải vấn đề mới
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 4

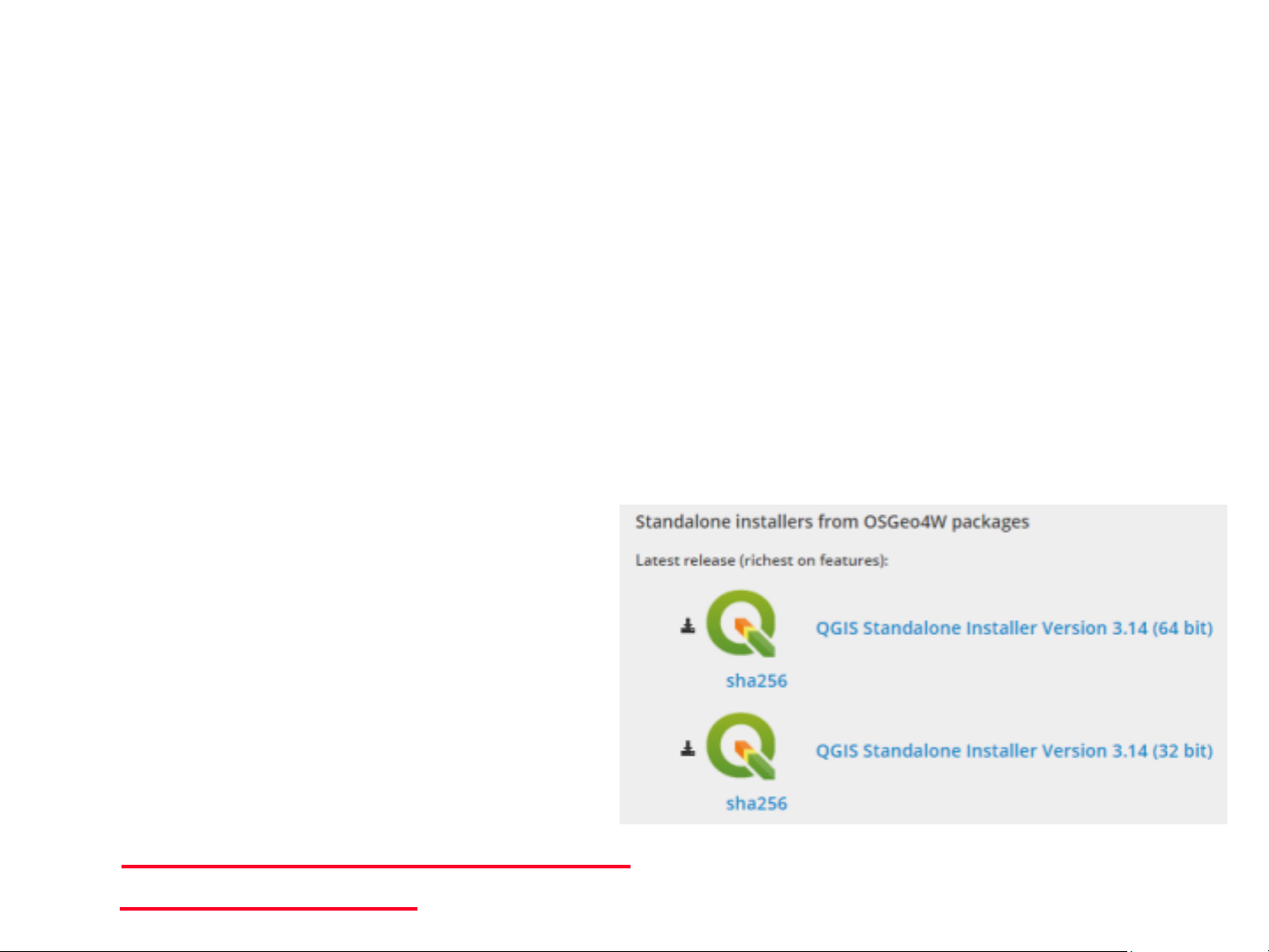

Yêu cầu về mặt học thuật ◆ Phần mềm: ◆ QGIS 3.x:
https://qgis.org/en/site/foruser s/download.html# ◆ Kĩ năng:
◆ Biết sử dụng máy tính ở mức cơ bản
⬥ Đặt tên thư mục, tập tin: tiếng Việt không dấu,
không dùng kí tự đặc biệt (khoảng trắng, -, *, %...).
⬥ Cấp độ thư mục: tối đa 3 cấp, không lưu vào ổ C
(vd: D:\ThucHanhGIS\Bai1).
⬥ Giải nén tập tin *.rar: dùng WinRAR click phải vào
tập tin, chọn Extract Here để giải nén ra các tập tin.
◆ Tự tìm hiểu, học nhóm
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn G I S Đ ạ i c ư ơ n g 5
Tài liệu học tập
◆ Bài giảng, bài tập ◆ Help
◆ https://qgis.org/en/docs/index.html
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 6
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ
MINH KHOA MÔI TRƯỜNG & TÀI NGUYÊN
BỘ MÔN GIS & TÀI NGUYÊN Copyright © 2021
| nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 1 Nội dung
◆ Tổng quan về QGIS ◆ QGIS là gì?
◆ Các chức năng của QGIS
◆ Hiển thị dữ liệu GIS
◆ Giao diện của QGIS Browser, QGIS Desktop
◆ Chế độ xem dữ liệu: Dữ liệu và In ấn
◆ Cách thức tổ chức dữ liệu ◆ Bài tập
◆ Bài tập 1.1: Làm quen với giao diện QGIS
◆ Bài tập 1.2: Mở định dạng dữ liệu vector (*.shp), raster (*.tif) ◆ Bài
tập 1.3: Xem phần không gian, thuộc tính của dữ liệu GIS ◆ Bài tập
1.4: Liên kết phần không gian và thuộc tính của dữ liệu GIS
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 2 QGIS là gì?
◆ Phần mềm GIS mã nguồn mở:
◆ Dự án bắt đầu từ tháng 5/2002
◆ Chạy trên hệ điều hành Unix, Windows, OS.
◆ Phát triển dựa trên Qt toolkit và ngôn ngữ C++
◆ Giao diện thân thiện, dễ sử dụng
◆ Hỗ trợ nhiều định dạng vector, raster
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 3
Các chức năng của QGIS ◆ Xem dữ liệu
◆ Vector: thư viện OGR như GeoPackage, ESRI Shapefile, MapInfo, SDTS, GML, …
◆ Raster: thư viện GDAL (Geospatial Data Abstraction
Library) như GeoTIFF, ERDAS IMG, ArcInfo ASCII GRID, JPEG, PNG, ….
◆ Hệ quản trị cơ sở dữ liệu: PostGIS, SpatiaLite, MS SQL
Spatial, Oracle Spatial,
◆ Kho dữ liệu online như OGC Web Services (WMS, WMTS, WCS, WFS, WFS-T).
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 4
Các chức năng của QGIS
◆ Khám phá dữ liệu, biên tập bản đồ ◆ QGIS browser
◆ On-the-fly reprojection ◆ DB Manager ◆ Print layout ◆ Overview panel ◆ Spatial bookmarks ◆ Annotation tools
◆ Identify/select features
◆ Edit/view/search attributes
◆ Data-defined feature labelling
◆ Data-defined vector and raster symbology tools
◆ Atlas map composition with graticule layers
◆ North arrow scale bar and copyright label for maps
◆ Support for saving and restoring projects
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 5
Các chức năng của QGIS
◆ Tạo, biên tập, quản lý, xuất dữ liệu
◆ Digitizing tools for OGR-supported formats and GRASS vector layers
◆ Ability to create and edit shapefiles and GRASS vector layers ◆
Georeferencer plugin to geocode images
◆ GPS tools to import and export GPX format, and convert other GPS
formats to GPX or down/upload directly to a GPS unit (On Linux, usb:
has been added to list of GPS devices.)
◆ Support for visualizing and editing OpenStreetMap data
◆ Ability to create spatial database tables from shapefiles with DB Manager plugin
◆ Improved handling of spatial database tables
◆ Tools for managing vector attribute tables
◆ Option to save screenshots as georeferenced images
◆ DXF-Export tool with enhanced capabilities to export styles and
plugins to perform CAD-like functions
Copyright © 2021 | nguyenduyliem@hcmuaf.edu.vn GIS Đại cương 6
Các chức năng của QGIS
◆ Phân tích dữ liệu ◆ Vector analysis, ◆ Sampling, ◆ Geoprocessing,
◆ Geometry and database management tool
◆ Xuất bản đồ lên Internet
◆ using a webserver with UMN MapServer or GeoServer
