SINH VIÊN THỰC HIỆN : Ngô Minh Hiếu MSSV: 22143103
BÀI TẬP CHƯƠNG 6

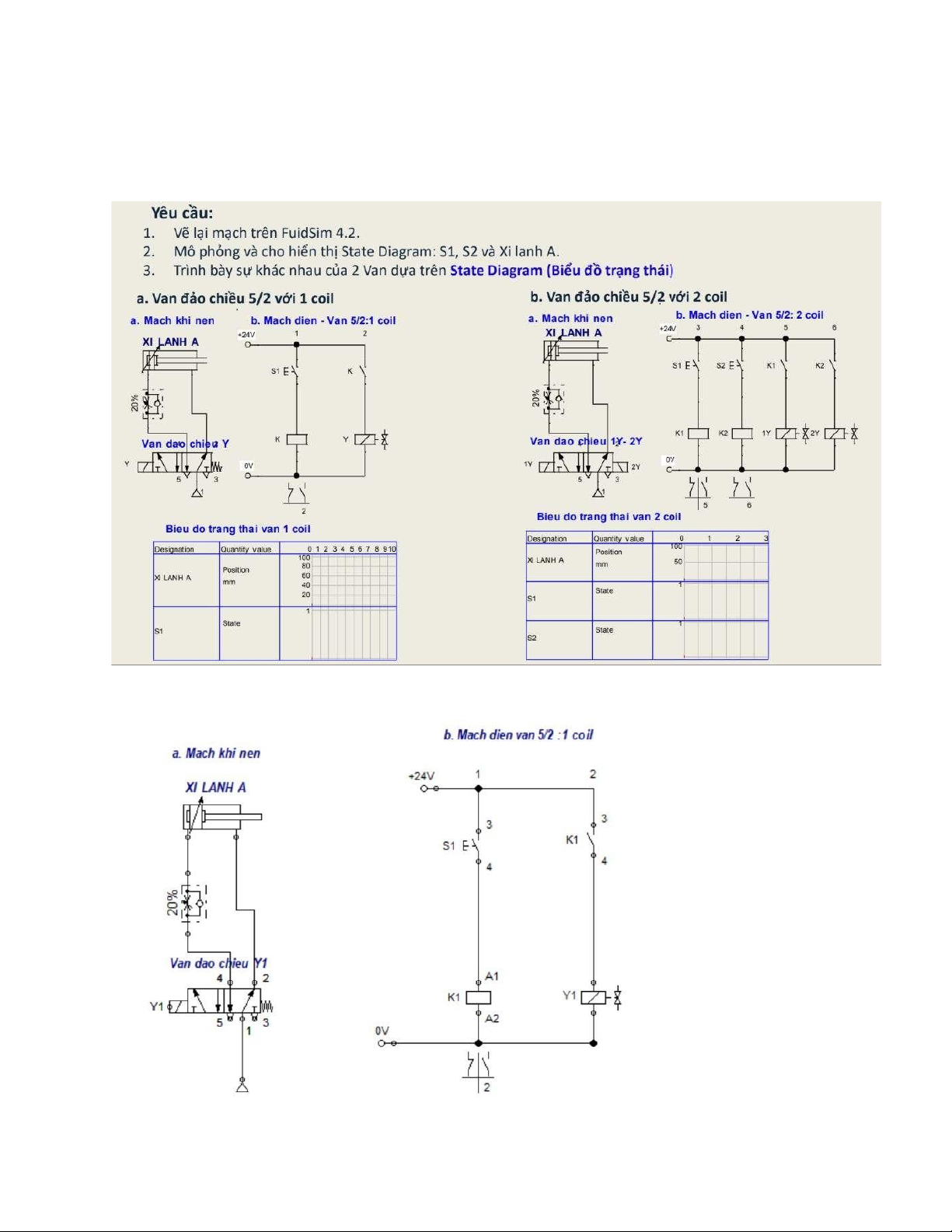

Bài 1: Điều khiển van đảo chiều 5/2- 1 coil và Van đảo chiều 5/2-2 coil
A. Van đảo chiều 5/2 với 1 coil
lOMoARcPSD| 58797173

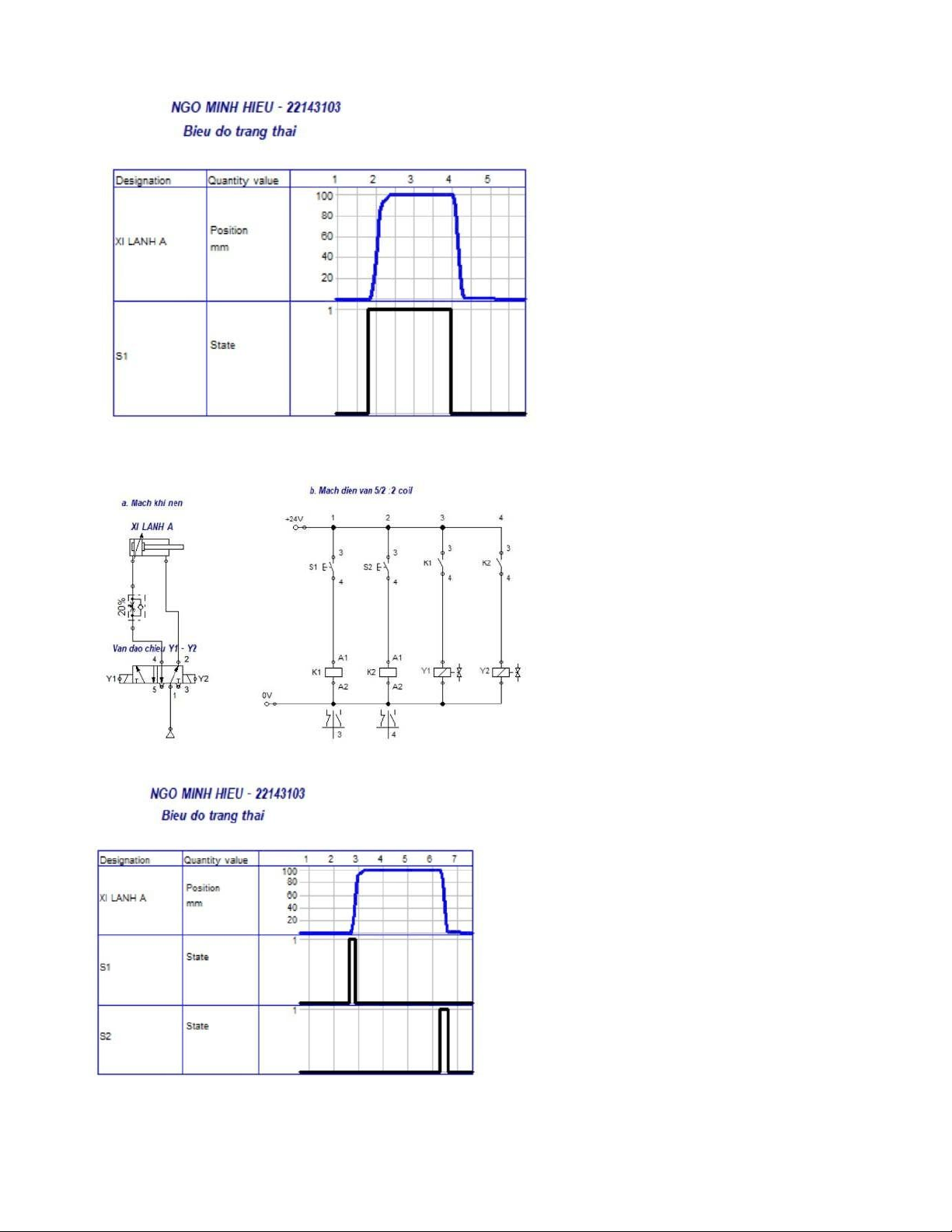

B. Van đảo chiều 5/2 với 2 coil
NHẬN XÉT :
- Nhìn vào 2 biểu đồ cho thấy
lOMoARcPSD| 58797173
+ ở biểu đồ thị van đảo chiều 5/2 -1 coil đồ thị của xy lanh Anút nhấn S2 có hình
dạng gần giống nhau cho thấy cần giữ nút ấn
thì xy lanh mới chạy về phía trước được nếu không nó sẽ tự động lùi về
+ ở biều đồ thị van đảo chiều 5/2 -2 coil :đồ thị xy lanhA và nút nhấn 1 cho thấy khi
nhấn thả ra liền thì xy lanh A vẫn hoạt động
và tiền về trước và khi nhấn nút S2 qua đồ thị ta có thể thấy được xy lanh A lùi về
=> Giống nhau : cả 2 đồ thị đều cho thấy nút ấn sẽ kích hoạt van đảo chiều 5/2
cung cấp khí cho xy lanh => Khác nhau :
- ở van đảo chiều 5/2 -1 coil thì phải nhấn giữ khi cung cấp khí cho xy lanh A tiến
về trước còn nhả ra thì xy lanh A tự lùi v
-ở van đảo chiều 5/2 – 2 coil thì chỉ cần nhấn và thả ra liền S1 thì khi vẫn cung cấp
cho xy lanh A tiền về trước và vẫn hoạt động cho đến khi nhấn nút S2 thì xy lanh A
lùi

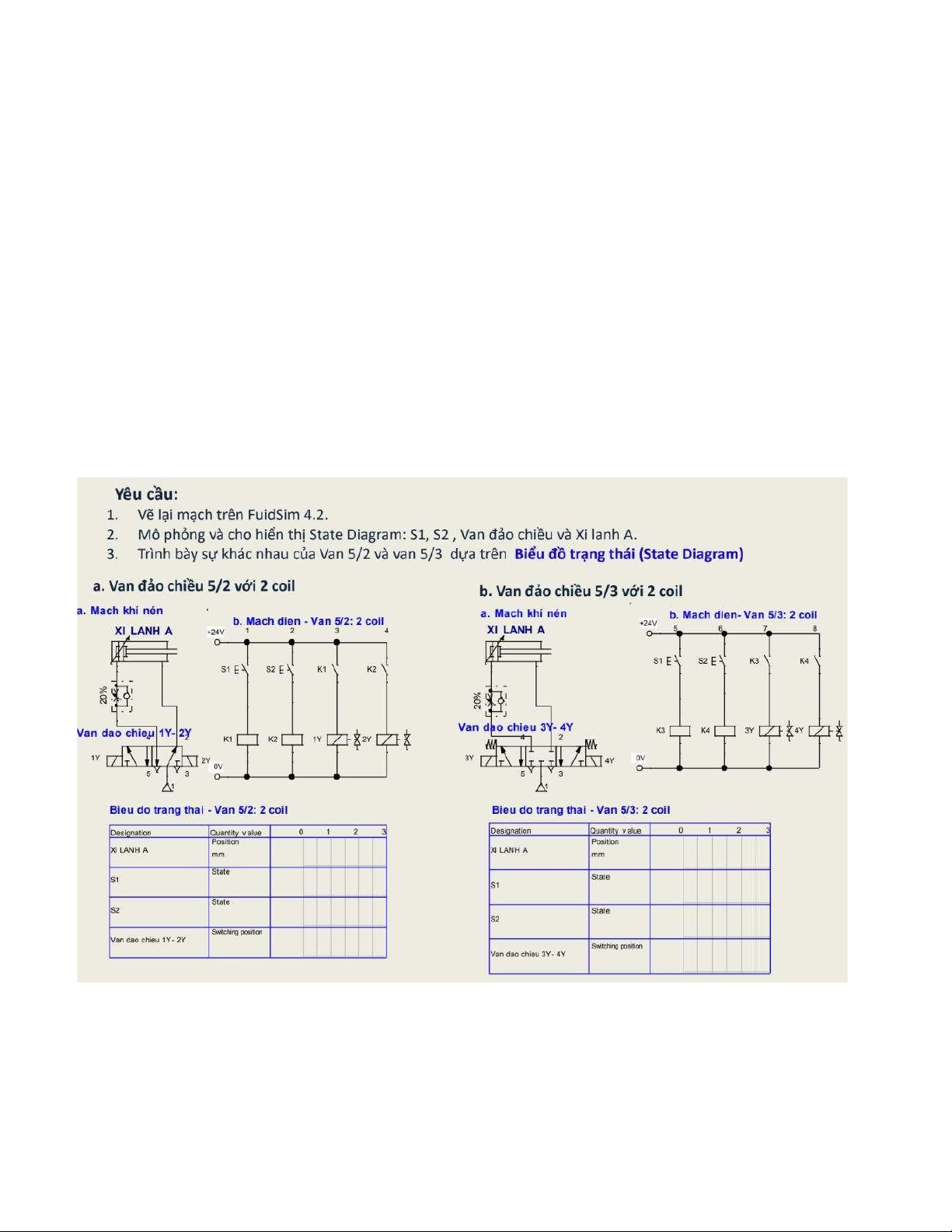

Bài 2. Điều khiển van đảo chiều 5/2- 2 coil và van đảo chiều 5/3 – 2 coil

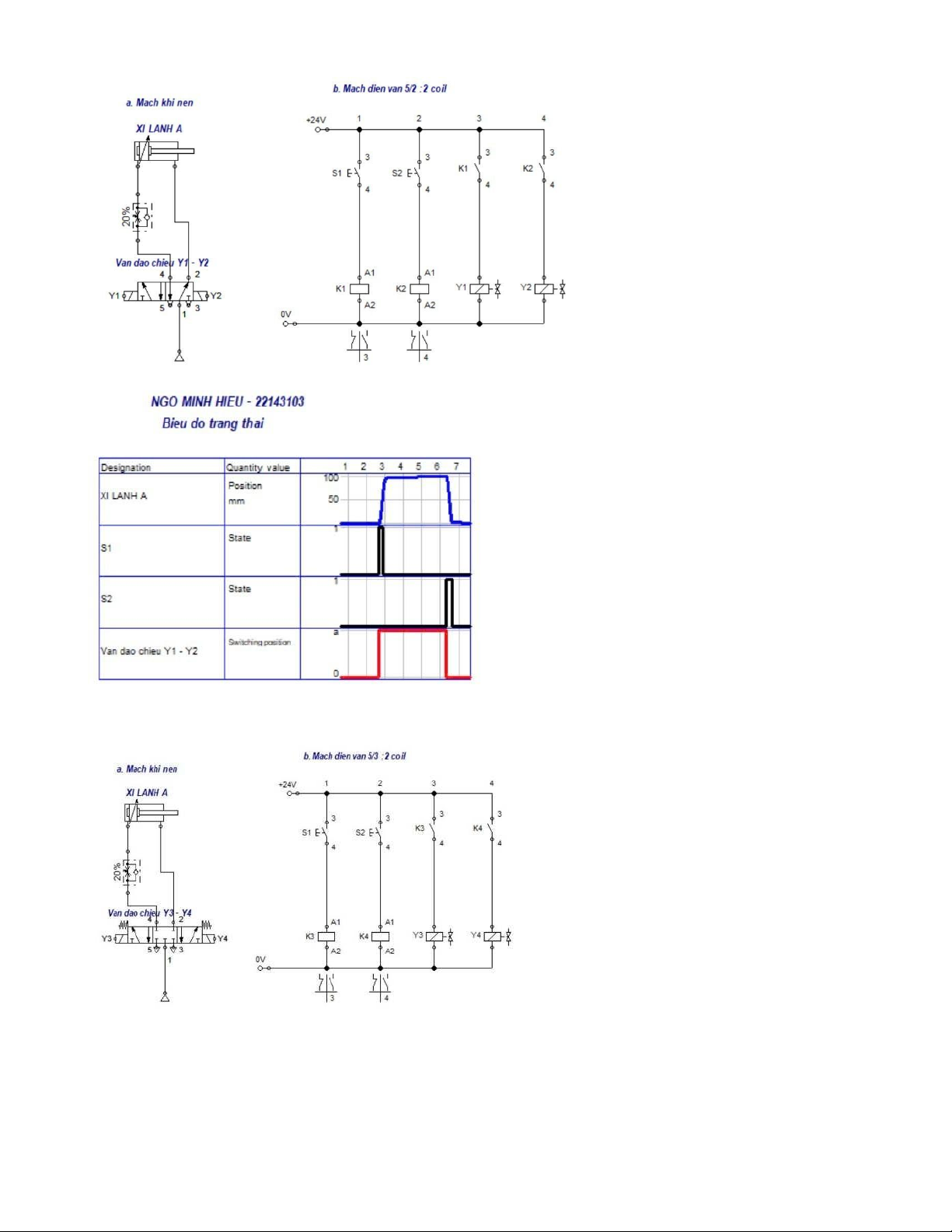

A. Van đảo chiều 5/2 với 2 coil
lOMoARcPSD| 58797173
B. Van đảo chiều 5/3 với 2 coil
lOMoARcPSD| 58797173
NHẬN XÉT :
- Giống nhau : 2 van điều được điểu khiển bằng 2 nút nhấn s1 s2 và điều hoạt động theo
nguyên lý xy lanhA và nút nhấn S1 cho thấy khi nhấn thả ra liền thì xy lanh A vẫn hoạt
động và tiền về trước và khi nhấn nút S2 qua đồ thị ta có thể thấy được xy lanh A lùi về
- Khác nhau :
+ van đảo chiều 5/2 2 coil thì chỉ cần nhấn thả ra liền S1 thì khi vẫn cung cấp
cho xy lanh A tiền về trước và vẫn hoạt động cho đến khi nhấn nút S2 thì xy lanh Ai
+ Van đảo chiều 5/3 thì khi nhấn và thả nút nhấn ra liền thì nó chỉ chuyển động gần
được 1 nửa chu trình trong 1 chiều xy lanh tùy vào lượng khí cung cấp và thường thì
muốn đi hết phải nhấn 1 nút ấn 2 lần liên tiếp ( vd nút nhấn S1 nhấn 2 lần liên tiếp ,
hoặc nhấn giữ nút nhấn S1 cho xy lanh chạy thì xy lanh sẽ chạy hết đường đi về phía
trước , và nhấn giữ S2 để xy lanh A lùi về hết

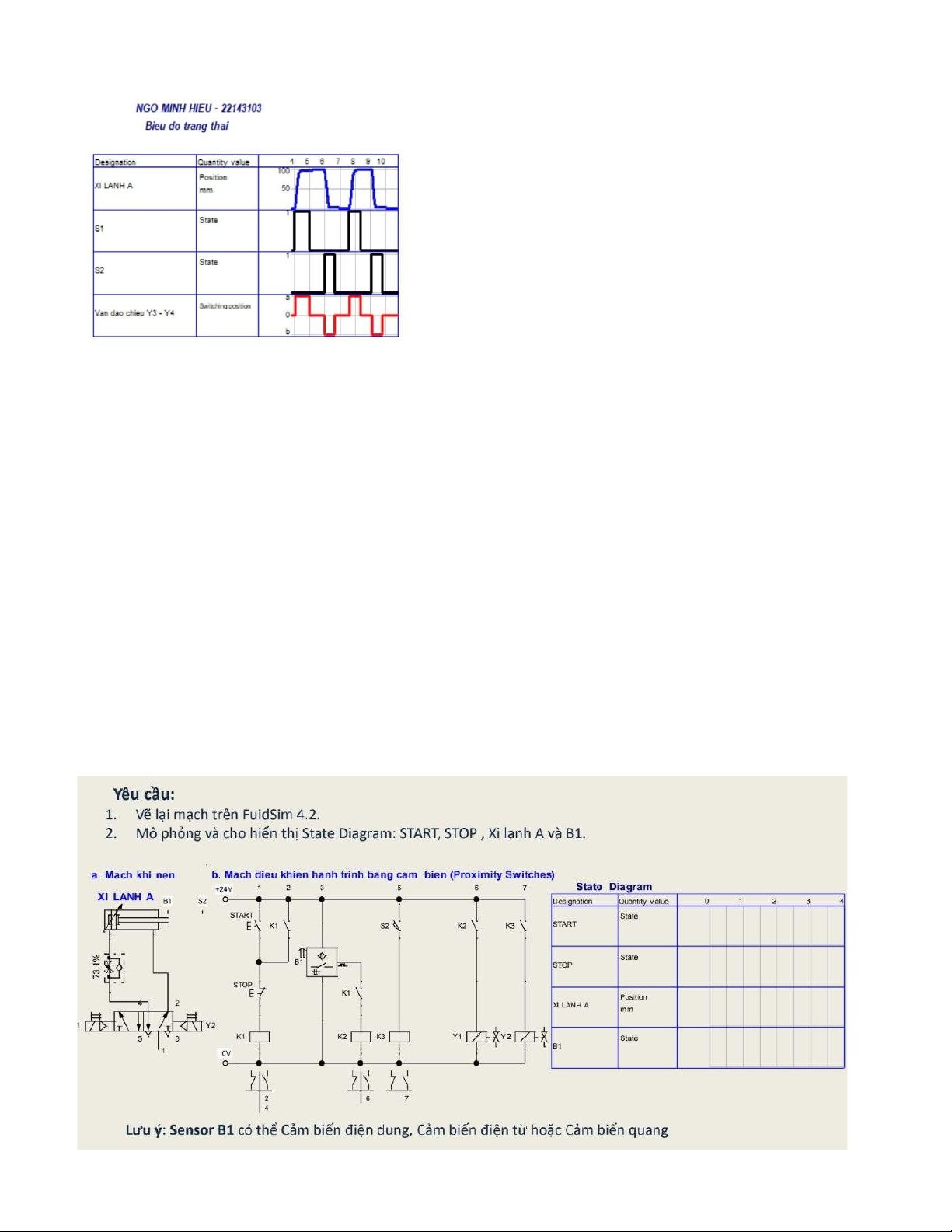

Bài 3. Mạch điều khiển tùy động theo hành trình - cảm biến
(sensor)/Proximity
lOMoARcPSD| 58797173

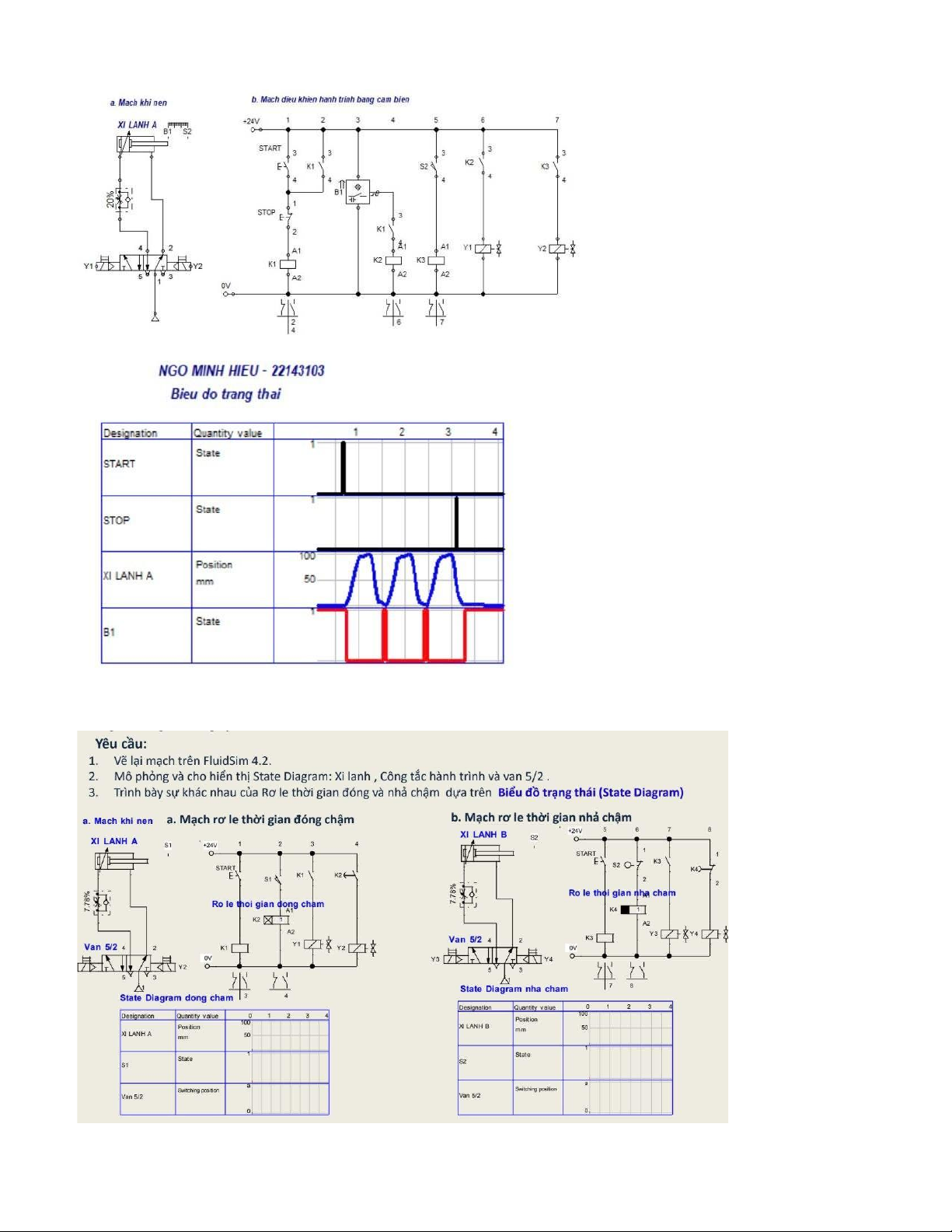

Bài 4. Mạch điều khiển sử dụng rơ le thời gian

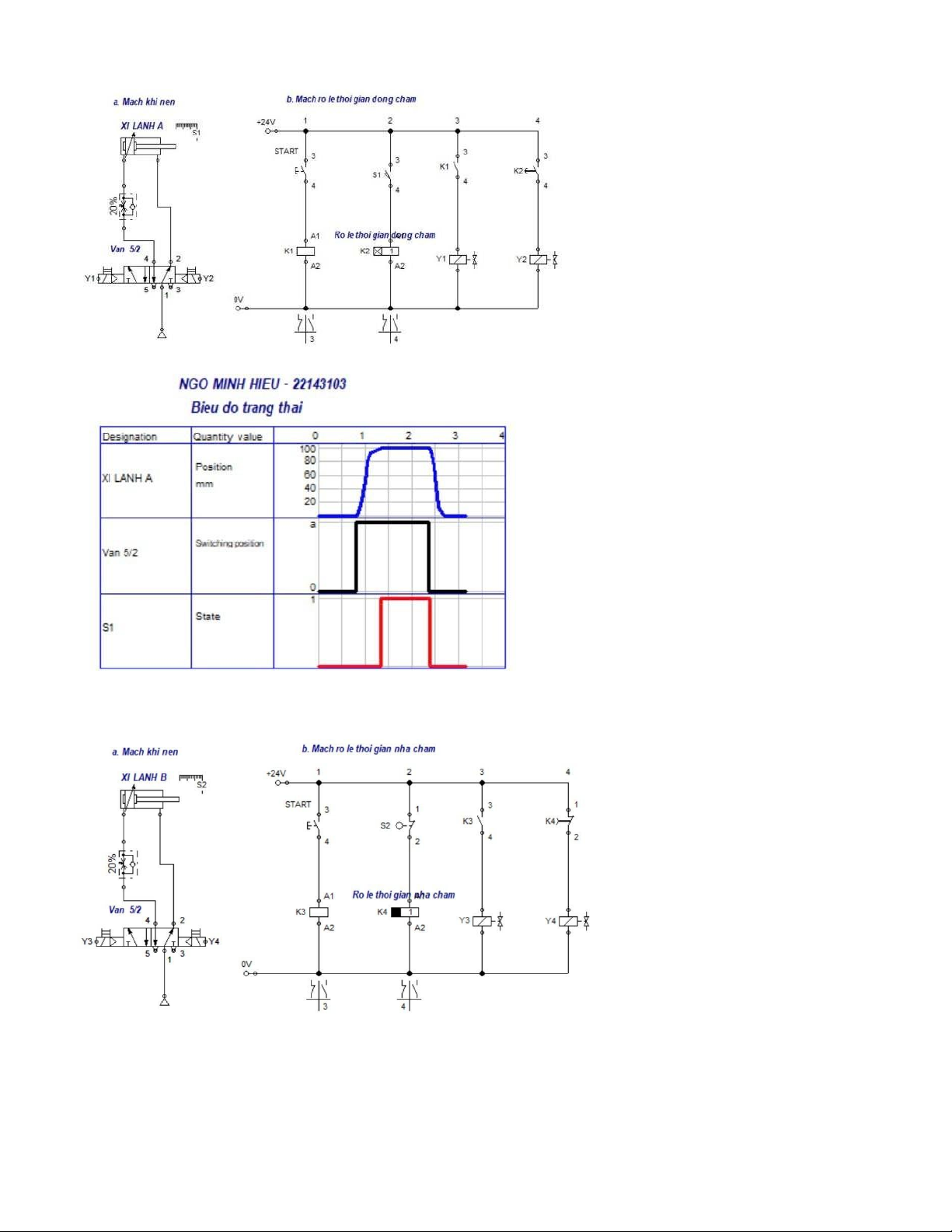

A. Mạch rờ le thời gian đóng chậm
lOMoARcPSD| 58797173
B. Mạch rờ le thời gian nhả chậm
lOMoARcPSD| 58797173
Bài 5. Mạch điện điều khiển sử dụng rơ le áp suất
lOMoARcPSD| 58797173

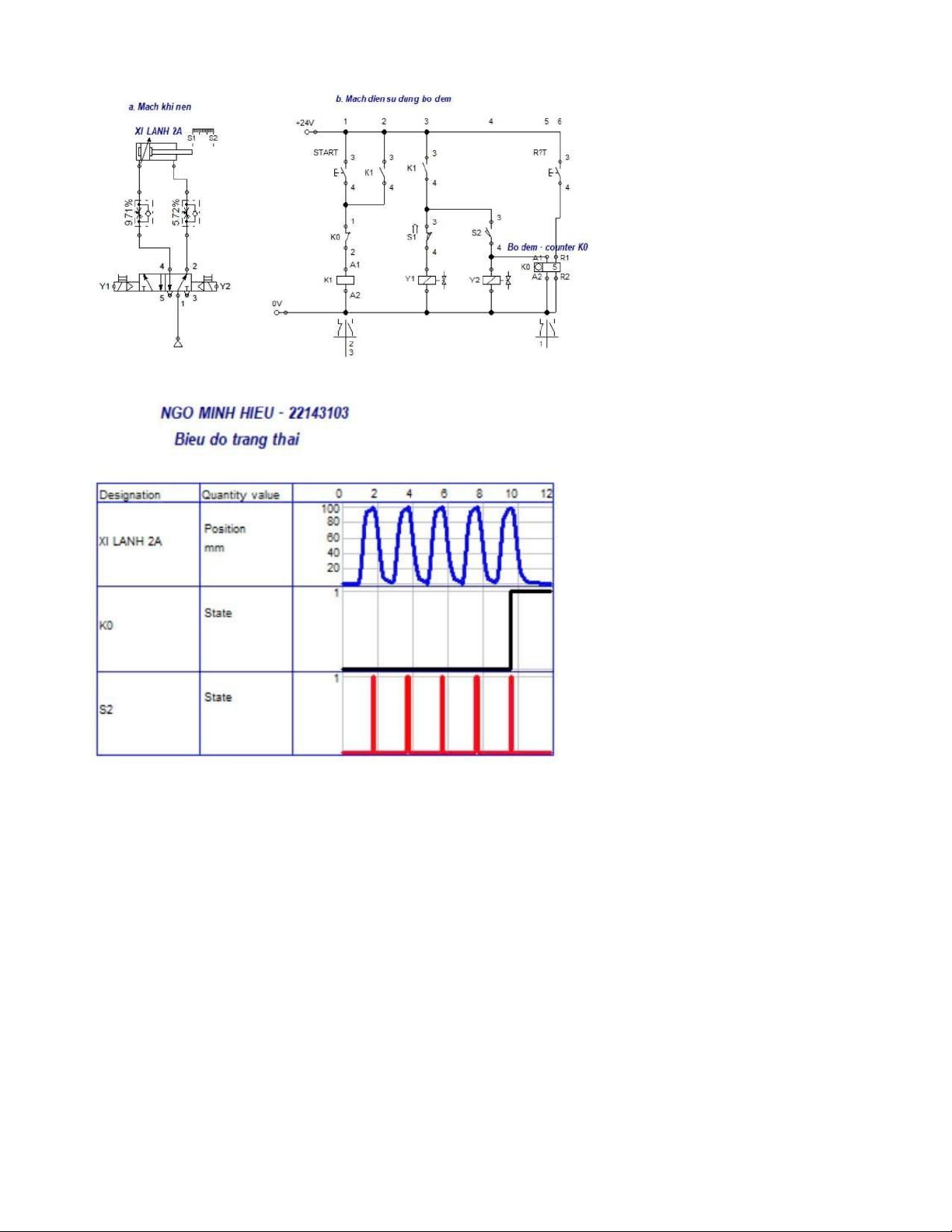

Bài 6. Mạch điện điều khiển sử dụng bộ đếm (Counter)
lOMoARcPSD| 58797173
