lOMoARcPSD| 58970315
TRƯỜNG ĐẠI HỌC XÂY DỰNG KÝ DUYỆT
BỘ MÔN SỨC BỀN VẬT LIỆU
BÀI TẬP LỚN SỨC BỀN VẬT LIỆU 2
MÃ MÔN HỌC: 8713111
NHỮNG VẤN ĐỀ ĐẶC BIỆT TRONG LÝ THUYẾT UỐN THANH
Giáo viên hướng dẫn: Mai Châu Anh
Mã đề Bài tập lớn: 10-o
Sinh viên thực hiện: Trần Minh Đức, Lớp môn học: 66ME1
Thời gian thực hiện: Ngày bắt đầu: . 19/8/2024 Ngày kết thúc: 11/9/2024
I. NỘI DUNG
Mã đề Bài tập lớn của mỗi sinh viên được ký hiệu như sau:
1 a
Tải trọng Kích thước
Yêu cầu:

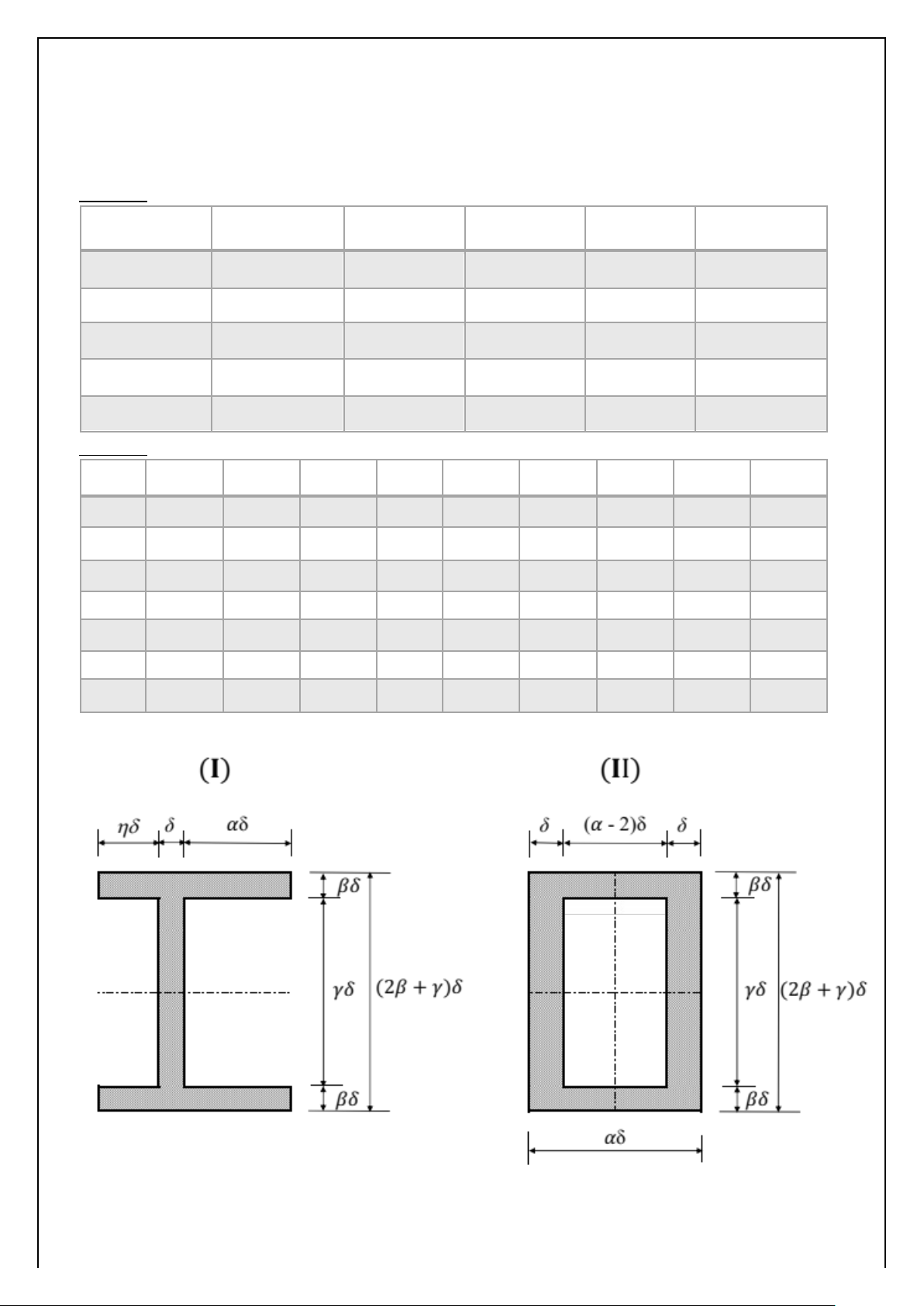

1. Tính toán và vẽ các biểu đồ ứng suất tiếp cho thanh thành mỏng tiết diện nhưhình
I, II với các giá trị kích thước và lực cắt theo mã đề được phân công. Cho δ =
2cm.
2. Với tiết diện I: yêu cầu xác định vị trí tâm uốn
II. TRÌNH BÀY
1. Bài tập lớn cần được trình bày sạch sẽ; tỷ lệ của hình vẽ có thể tùy chọn nhưngcần
cân đối, có kỹ thuật.
2. Thuyết minh phần tính toán và các hình vẽ được trình bày trên giấy khổ A4,gồm
các nội dung sau:
• Vẽ lại các tiết diện theo mã đề được phân công với đầy đủ trị số các kích
thước;
• Trình bày thuyết minh phần tính toán với đầy đủ các bước;
• Vẽ các biểu đồ ứng suất tiếp cho tiết diện với đầy đủ giá trị tung độ biểu đồ
tại các điểm đặc biệt.
lOMoARcPSD| 58970315
• Chỉ rõ vị trí tâm uốn trên tiết diện đã cho.
III. SỐ LIỆU
Bảng 1: Số liệu tải trọng
STT
Qy (kN)
STT
Qy (kN)
STT
Qy (kN)
1
5
6
18
11
8
2
20
7
16
12
9
3
10
8
24
13
4
4
15
9
30
14
14
5
12
10
6
15
26
Bảng 2: Số liệu kích thước
STT
β
η
STT
α
β
η
a
0.8
6
k
13.5
1.2
8.5
b
1.2
8.5
l
14
1.5
8
c
1.4
7
m
14.5
1.4
7.5
d
1.5
6.5
n
15
1.8
8
e
1.6
9
o
12
1.6
6
g
1.8
7.5
p
12.5
1.2
6.5
h
2
10
q
13
1.4
7

Tài liệu khác của Đại học Xây Dựng Hà Nội

Preview text:

lOMoAR cPSD| 58970315
TRƯỜNG ĐẠI HỌC XÂY DỰNG KÝ DUYỆT
BỘ MÔN SỨC BỀN VẬT LIỆU
BÀI TẬP LỚN SỨC BỀN VẬT LIỆU 2
MÃ MÔN HỌC: 8713111
NHỮNG VẤN ĐỀ ĐẶC BIỆT TRONG LÝ THUYẾT UỐN THANH
Giáo viên hướng dẫn: Mai Châu Anh
Mã đề Bài tập lớn: 10-o
Sinh viên thực hiện: Trần Minh Đức, Lớp môn học: 66ME1
Thời gian thực hiện: Ngày bắt đầu: . 19/8/2024 Ngày kết thúc: 11/9/2024 I. NỘI DUNG
Mã đề Bài tập lớn của mỗi sinh viên được ký hiệu như sau: 1 a Tải trọng Kích thước Yêu cầu:
1. Tính toán và vẽ các biểu đồ ứng suất tiếp cho thanh thành mỏng tiết diện nhưhình
I, II với các giá trị kích thước và lực cắt theo mã đề được phân công. Cho δ = 2cm.
2. Với tiết diện I: yêu cầu xác định vị trí tâm uốn II. TRÌNH BÀY
1. Bài tập lớn cần được trình bày sạch sẽ; tỷ lệ của hình vẽ có thể tùy chọn nhưngcần
cân đối, có kỹ thuật.
2. Thuyết minh phần tính toán và các hình vẽ được trình bày trên giấy khổ A4,gồm các nội dung sau:
• Vẽ lại các tiết diện theo mã đề được phân công với đầy đủ trị số các kích thước;
• Trình bày thuyết minh phần tính toán với đầy đủ các bước;
• Vẽ các biểu đồ ứng suất tiếp cho tiết diện với đầy đủ giá trị tung độ biểu đồ
tại các điểm đặc biệt. lOMoAR cPSD| 58970315
• Chỉ rõ vị trí tâm uốn trên tiết diện đã cho. III. SỐ LIỆU
Bảng 1: Số liệu tải trọng STT
Qy (kN) STT
Qy (kN) STT
Qy (kN) 1 5 6 18 11 8 2 20 7 16 12 9 3 10 8 24 13 4 4 15 9 30 14 14 5 12 10 6 15 26
Bảng 2: Số liệu kích thước STT α β γ η STT α β γ η a 10 0.8 14 6 k 13.5 1.2 12 8.5 b 10.5 1.2 14.5 8.5 l 14 1.5 13 8 c 11 1.4 15 7 m 14.5 1.4 12.5 7.5 d 11.5 1.5 15.5 6.5 n 15 1.8 14 8 e 12 1.6 16 9 o 12 1.6 18 6 g 12.5 1.8 18 7.5 p 12.5 1.2 15 6.5 h 13 2 13 10 q 13 1.4 16 7
