Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 Bài tập:

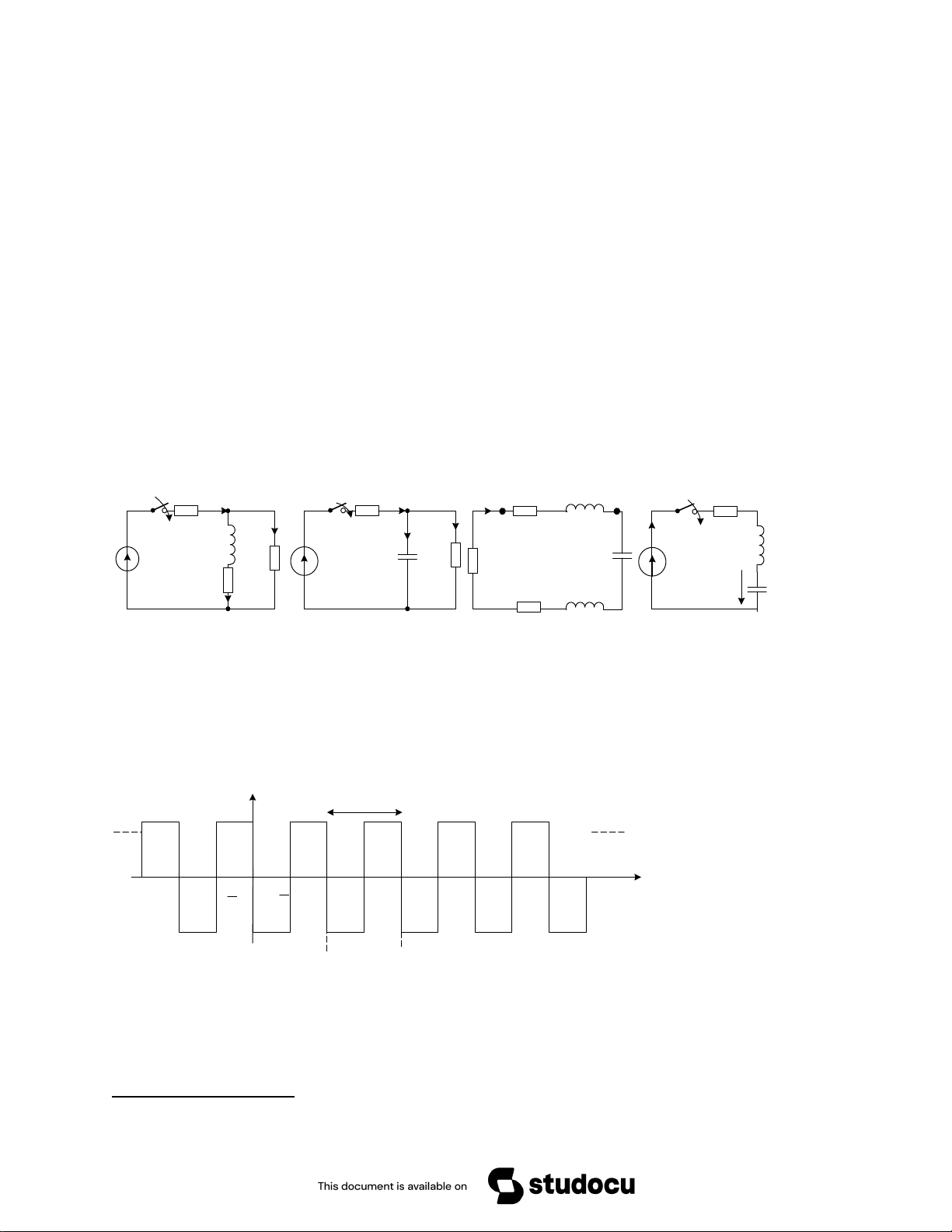

Bài 1: . Mạch điện hình 3.22. có nguồn một chiều E=80V, R=R2=10, R1=5, L=0,2H. Tại
thời điểm t=0 khoá K được đóng lại. Tìm các dòng điện trong mạch bằng cả hai phương
pháp kinh điển và toán tử Laplace, biết iL(0)=0.
Bài 2: Mạch điện hình 2.23 có khoá K được đóng lại tại thời điểm t=0. Tìm các dòng điện
trong mạch bằng phương pháp toán tử; biết e(t)=100sin314t[V] và uC(0)=0.
Bài 3: Mạch điện đã được nạp với i(0)=2A, uC(0)=5V có chiều như trên hình 3.24. Tìm
biểu thức uMN(t) và uC(t), biết R1=1 , R2=2 , R3=1, L1=2H, L2=1H, C=1F. 1
Bài 4: Trong mạch điện hình 3.25, khoá K được đóng tại thời điểm t=0. Tìm i(t) và uC(t),
biết C=144F, L=2,82mH, R=4, e(t)=100sin(314t-340). K K K i i i(t) M N R L 2 i 5 i 1 R 1 R L  i 2 1 L R _ R 3 C + R 2 1 E e(t) 318 F  10 e(t) C i1 R3 L 2 H× nh 3.22 H× nh 3.23 H× nh 3.24 H× nh 3.25 Bài 5:
Cho tín hiệu là dãy xung tuần hoàn vô hạn hai cực tính hình 4.13.Tìm phổ của nó và viết
biểu thức chuỗi Fourrie ngược cho tín hiệu này u(t) E 0 T T t _ 2 2 -E T H× nh 4.13

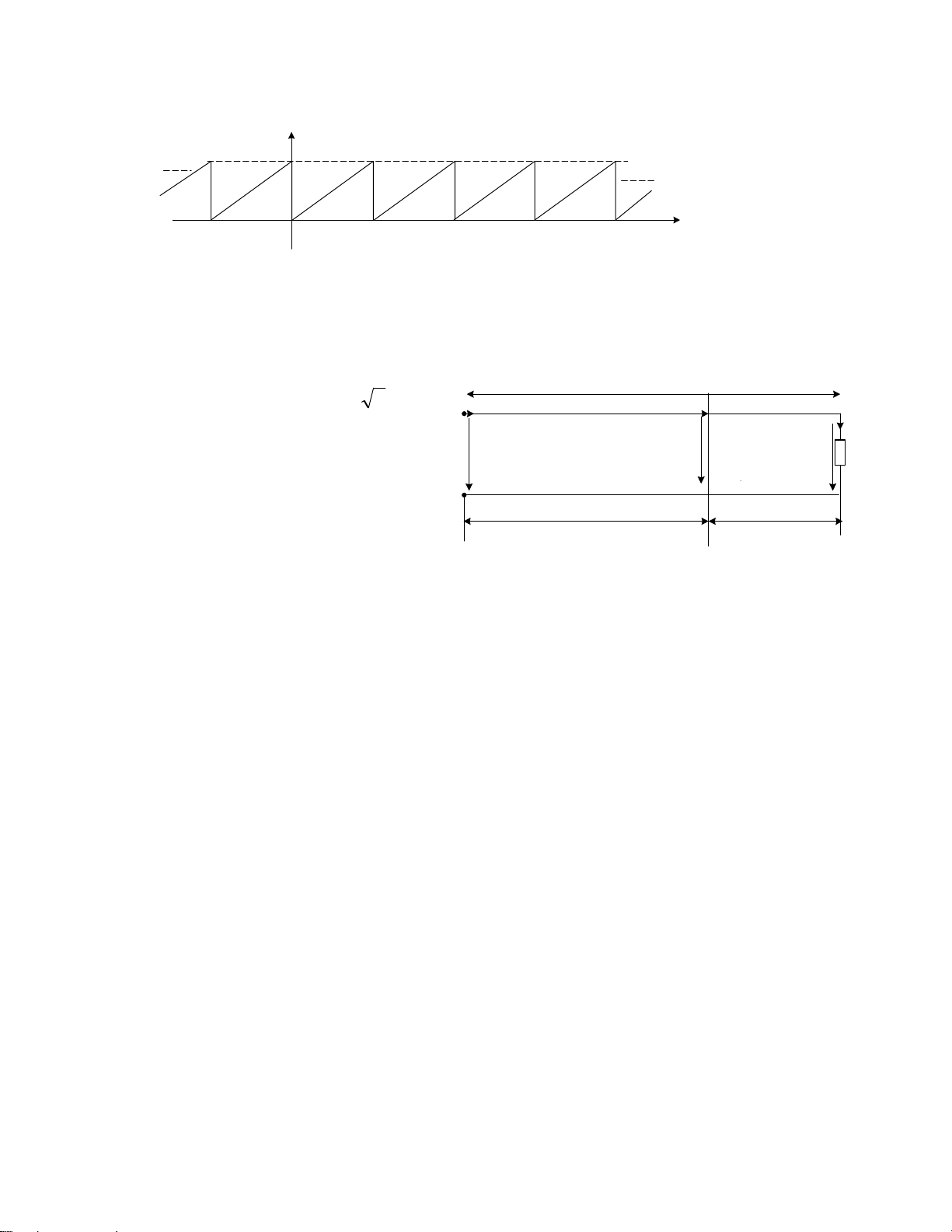

Bài 6: Tìm phổ của dãy xung dòng điện tuyến tính tuần hoàn vô hạn hình 4.7. Tìm phổ và
vẽ 14 vạch phổ biên độ đầu tiên của dãy xung này. 1
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 i(t) [mA] 50 t 0 2 4 6 8 [ S] H× nh 4.7 Bài 7:
Đường dây dài hình 6.5 ở chế độ hình sin xác lập có chiều dài 300 Km mắc tải hoà hợp,
với các tham số: =0,015 nepe/km, s=500 . Điện áp ở một điểm cách cuối đường dây
một đoạn 100 km có biên độ 2 . 2 V. I l 0m . I . Xm . . I lm U0m UXm . Ulm s 200 km X 100 km H× nh 6.5
a) Xác định giá trị hiệu dụng của điện áp, dòng điện và công suất ở đầu và ở cuối đường dây.
b) ở điểm nào trên đường dây thì giá trị biên độ của điện áp là 14,442 V Bài 8:
Đường cáp đồng trục dài 220 m ở chế độ hình sin xác lập mắc hoà hợp phụ tải, có các
tham số: =0,0025 nepe/m, =0,0085 rad/m; ZS=75 0 j45 e
[]. Điện áp ở điểm M cách
đầu đường dây 50m có biểu thức tức thời: uM(t)=150 cos (106t + 650) [V ].
a) Xác định biểu thức tức thời của điện áp và dòng điện ở cuối đường dây.
b)Xác định công suất tác dụng của nguồn tín hiệu và công suất tổn hao trên đường dây.
