BÀI THỰC HÀNH: THÔNG TIN DI DỘNG
Bài thực hành: ĐO VÀ GIÁM SÁT VÙNG PHỦ MẠNG DI ĐỘNG I. Mục tiêu
Đo cường tín hiệu thu tín hiệu từ các trạm gốc 2G, 3G, 4G, 5G
Đọc và hiểu các tham số vùng phủ mạng
Biểu diễn cường độ tín hiệu thu theo thời gian thực
Khảo sát vùng phủ sóng tại một khu vực xác định
II. Trang thiết bị thực hành
Điện thoại di động hệ điều hành adroid
Ứng dụng Network Cell Info Lite
III. Các bước thực hành (Sinh viên thực hiện và viết báo cáo kết quả từng bước)
A. CÁC NỘI DUNG THỰC HIỆN TRÊN LỚP
1. Download và cài đặt ứng dụng Network Cell Info Lite trên điện thoại, lưu ý cho phép
ứng dụng được truy cập vào vị trí của thiết bị
2. Màn hình ứng dụng sau khi cài đặt xong (SV chụp màn hình và chèn ảnh ở dưới)
3. Vào mục thiết lập của điện thoại, thiết lập mạng di động ở chế độ kết nối 2G/3G/4G

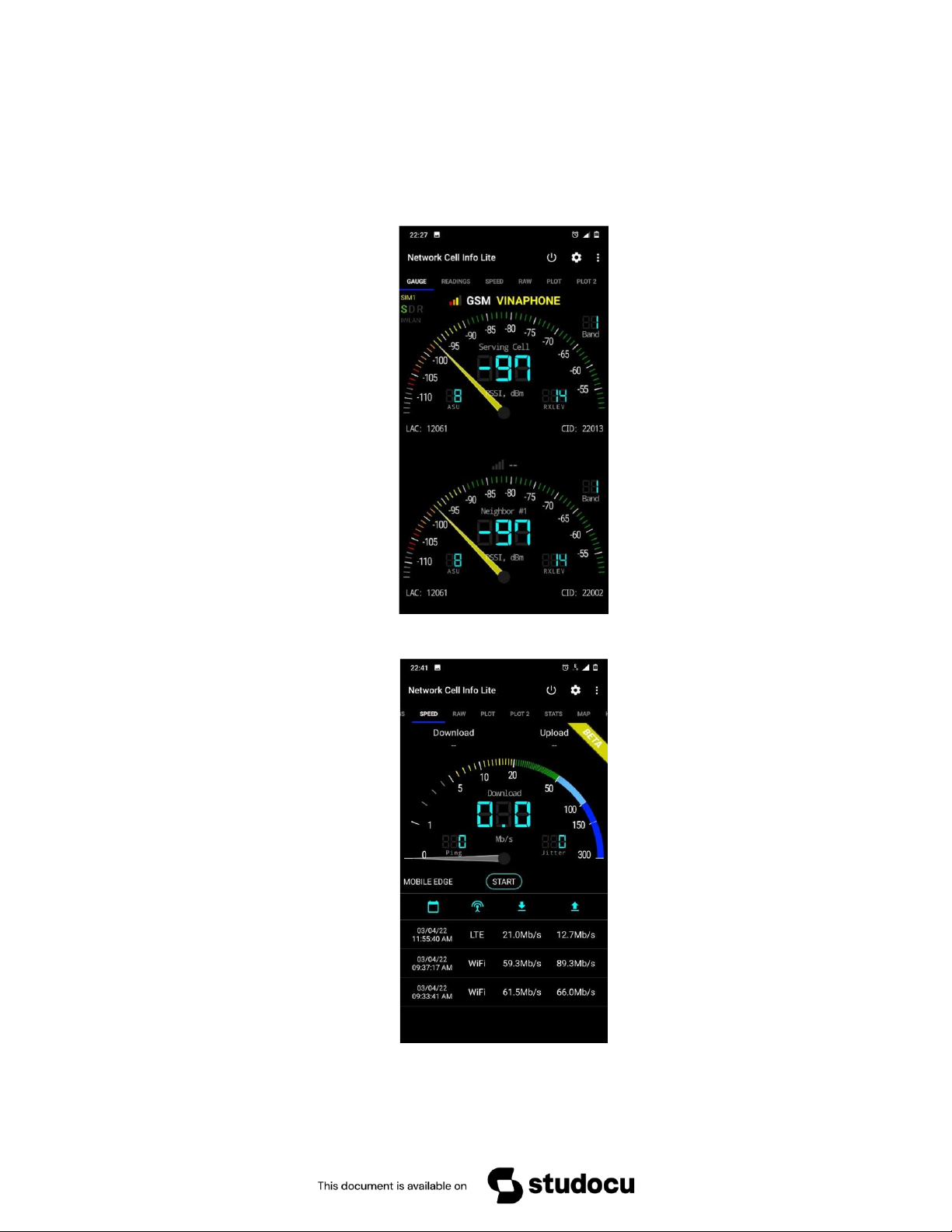

4. Quay trở lại màn hình ứng dụng Network Cell Info Lite chụp lại ảnh màn hình và giải
thích các thông số vùng phủ hiển thị trên màn hình như: LAC; CID; ASU; RSSI; RXLEV…
5. Chuyển sang tab SPEED của ứng dụng, chạy kiểm tra tốc độ và chụp màn hình kết quả
6. Chuyển sang tab RAW, chụp màn hình; cho biết thiết bị hiện đang kết nối được với bao
nhiêu trạm gốc và giải thích các tham số hiện thị tại trạm gốc như: MCC, MNC
7. Chuyển sang tab PLOT và PLOT2, chụp ảnh màn hình
8. Chuyển sang tab STATS, chụp ảnh màn hình
9. Chuyển sang tab MAP, zoom vào vị trí chấm màu xanh và chụp ảnh màn hình
Lăp lại từ bước 3 đến 9 với mạng khác, vd nếu đã chọn 2G thì chọn 3G và 4G KIỂM TRA THỰC HÀNH B. BÀI TẬP VỀ NHÀ

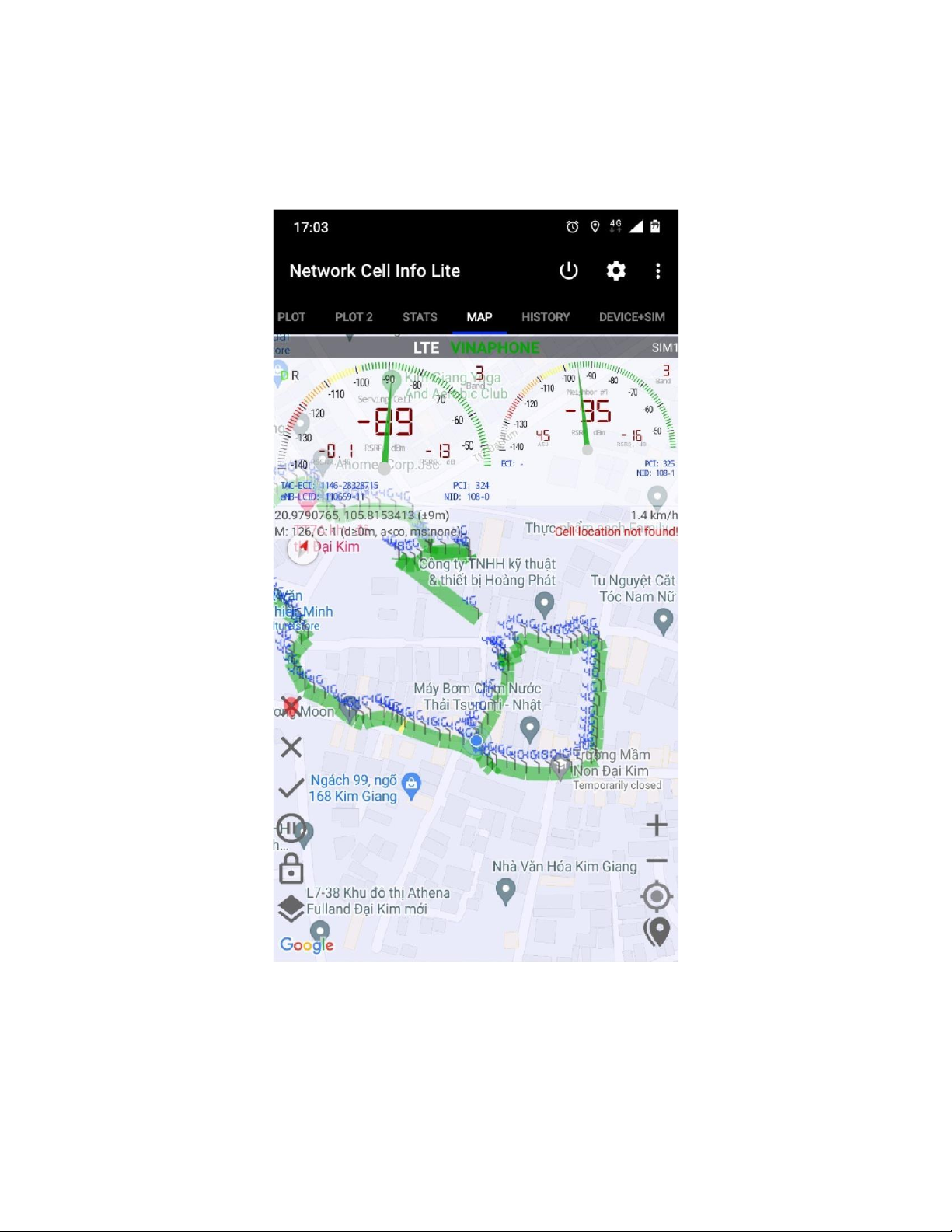

Để điện thoại ở chế độ cho phép định vị vị trí (Location), bật ứng dụng Network Cell
Info Lite, tab MAP di chuyển tại một số tuyến đường quanh khu vực sinh viên ở (đi
bộ, hoặc xe máy…) ghi nhận bản đồ vùng phủ tại các tuyến đường này, chụp màn hình kết quả
