Chương 1 - Lý Thuyết Cơ Sở Về Máy Điện SV HUFI 0101003239

KHOA CÔNG NGHỆ ĐIỆN - ĐIỆN TỬ MÁY ĐIỆN Electric Machinery
Mã học phần: 0101003239
Giảng viên: Lê Lương Hương Thảo 1
Downloaded by Nguyen Linh (vjt15@gmail.com) NỘI DUNG
Chương 1. Lý thuyết cơ sở về máy điện Chương 2. Máy biến áp
Chương 3. Máy điện không đồng bộ
Chương 4. Máy điện đồng bộ
Chương 5. Máy điện một chiều
Chương 6. Các loại máy điện khác 2
Downloaded by Nguyen Linh (vjt15@gmail.com)
C1: LÝ THUYẾT CƠ SỞ
1. Định nghĩa và phân loại máy điện
2. Các định luật cơ bản dùng trong máy điện
3. Vật liệu chế tạo máy điện
4. Phát nóng và làm mát máy điện
5. Các bước nghiên cứu máy điện 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 3
Downloaded by Nguyen Linh (vjt15@gmail.com) 1.1 MÁY ĐIỆN

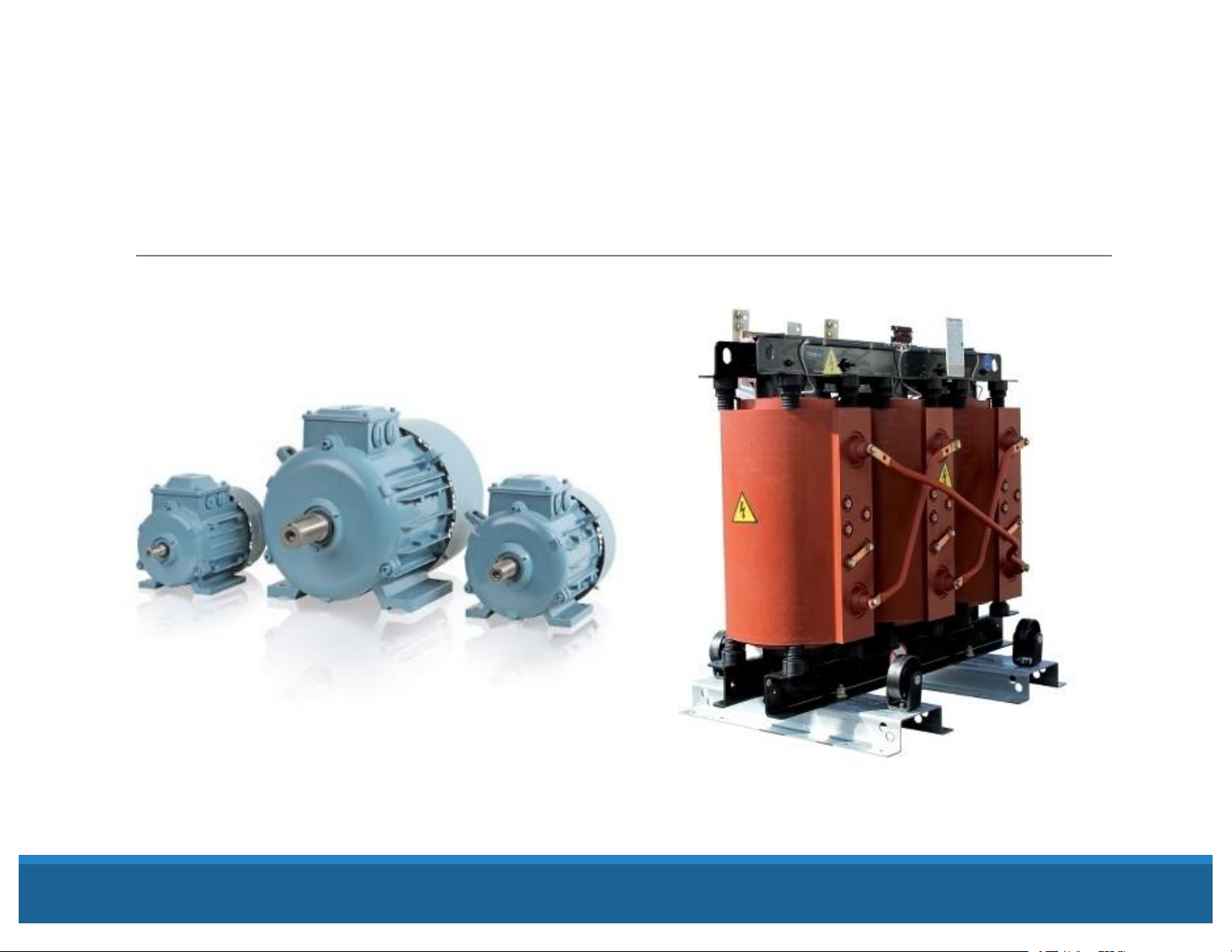

Động cơ không đồng bộ (ABB)
Máy biến áp khô Trihal (Schneider) 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 4
Downloaded by Nguyen Linh (vjt15@gmail.com) 1.1 MÁY ĐIỆN

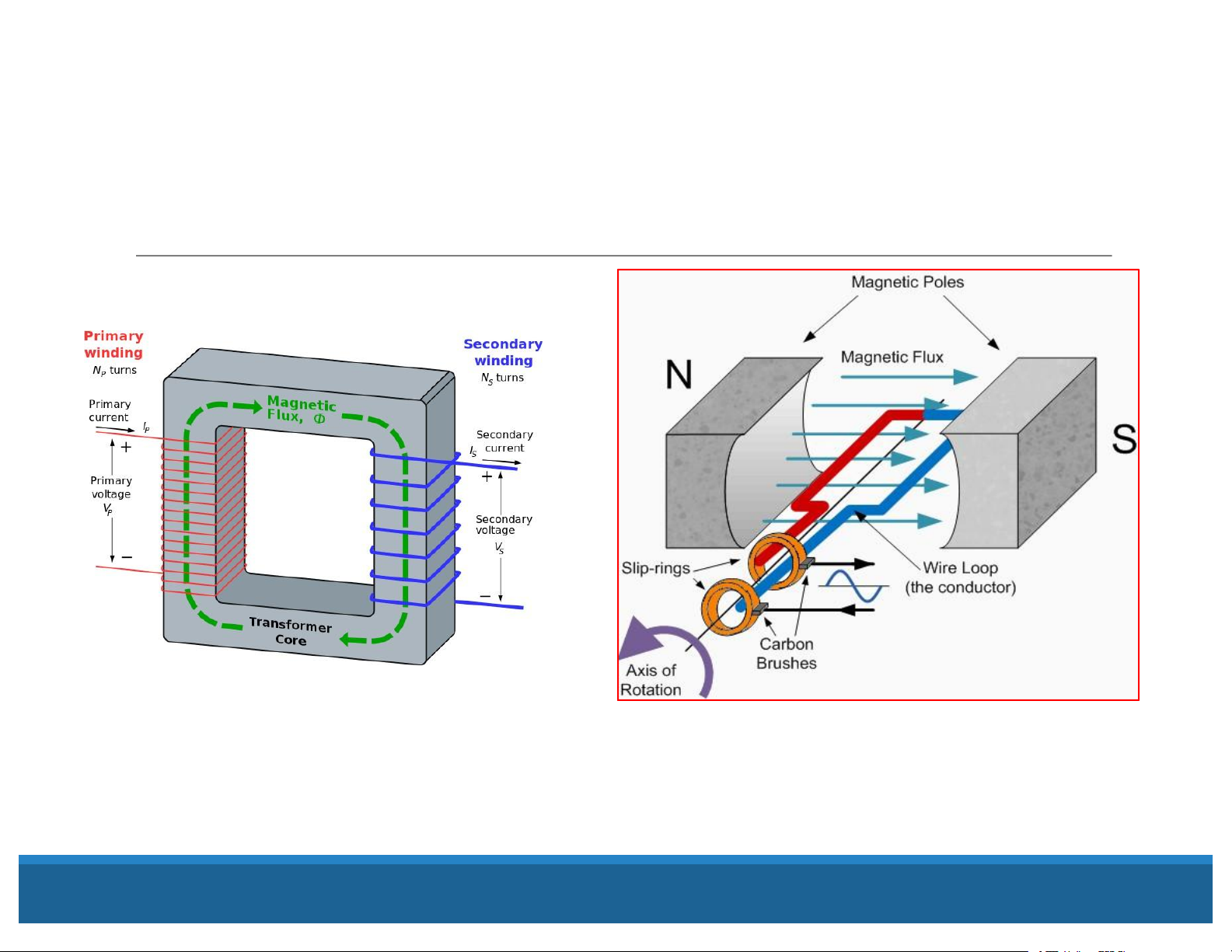

Nguyên lý làm việc dựa trên hiện tượng cảm ứng điện từ,
cấu tạo gồm Mạch điện và Mạch từ 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 5

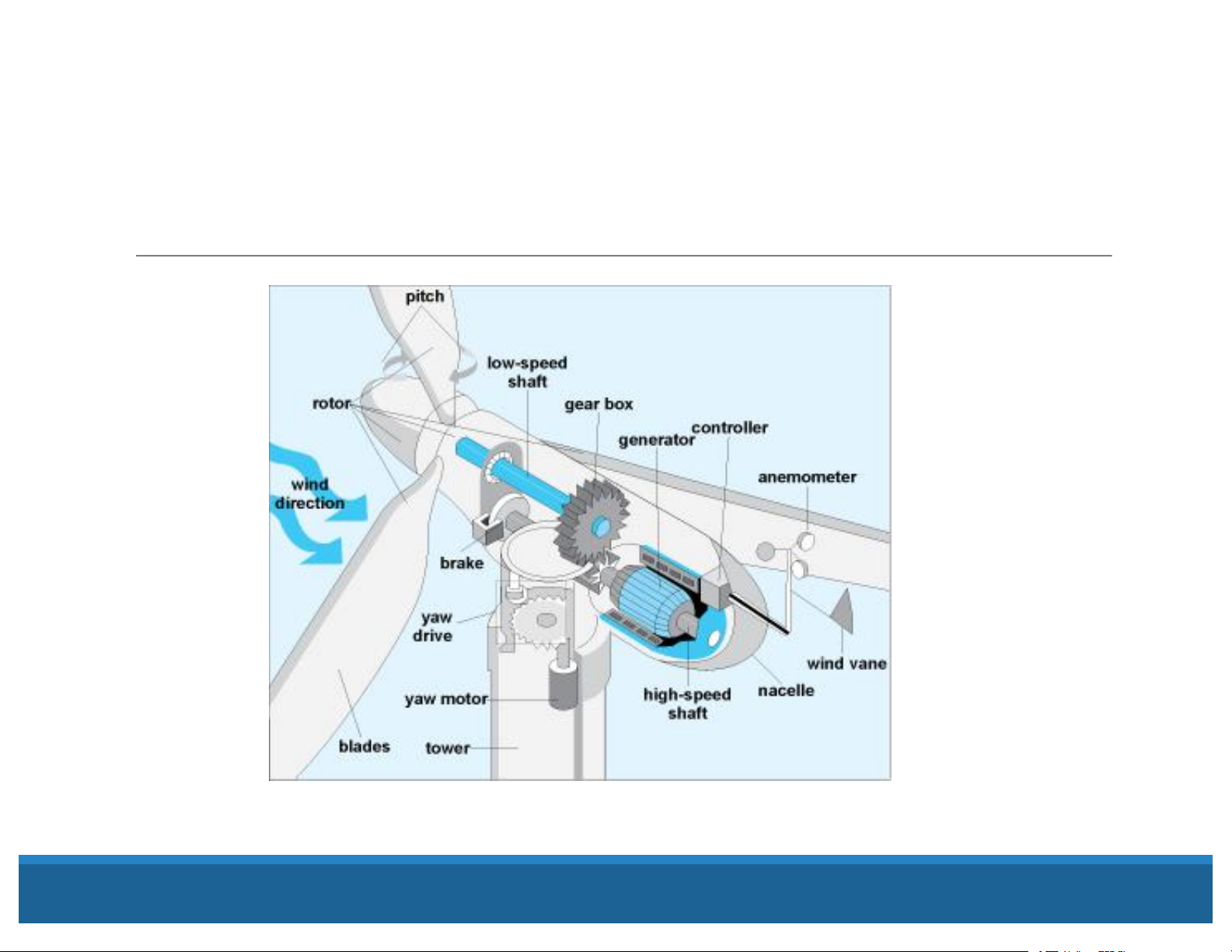

Downloaded by Nguyen Linh (vjt15@gmail.com) 1.2 ỨNG DỤNG Turbine gió 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 6

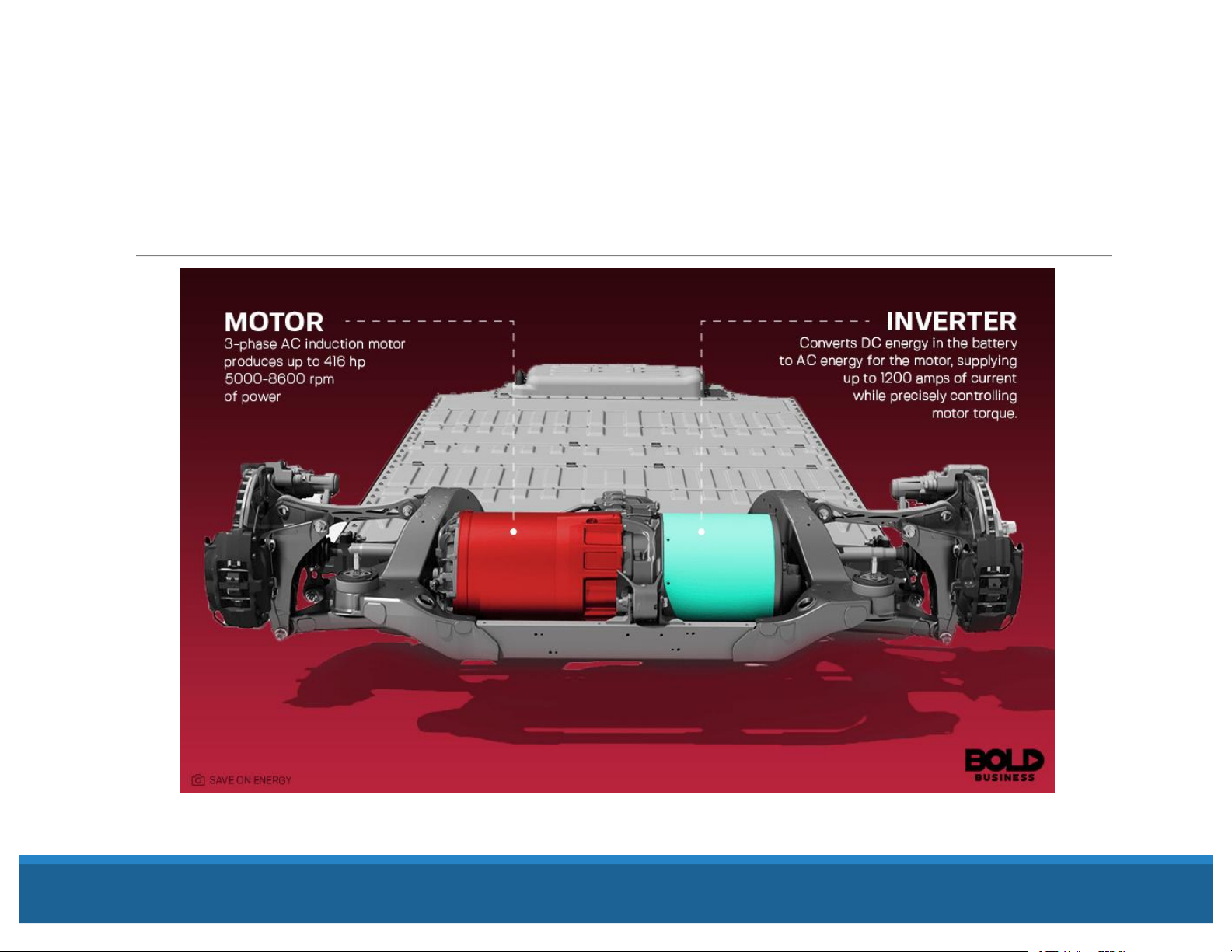

Downloaded by Nguyen Linh (vjt15@gmail.com) 1.2 ỨNG DỤNG Xe hơi điện 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 7

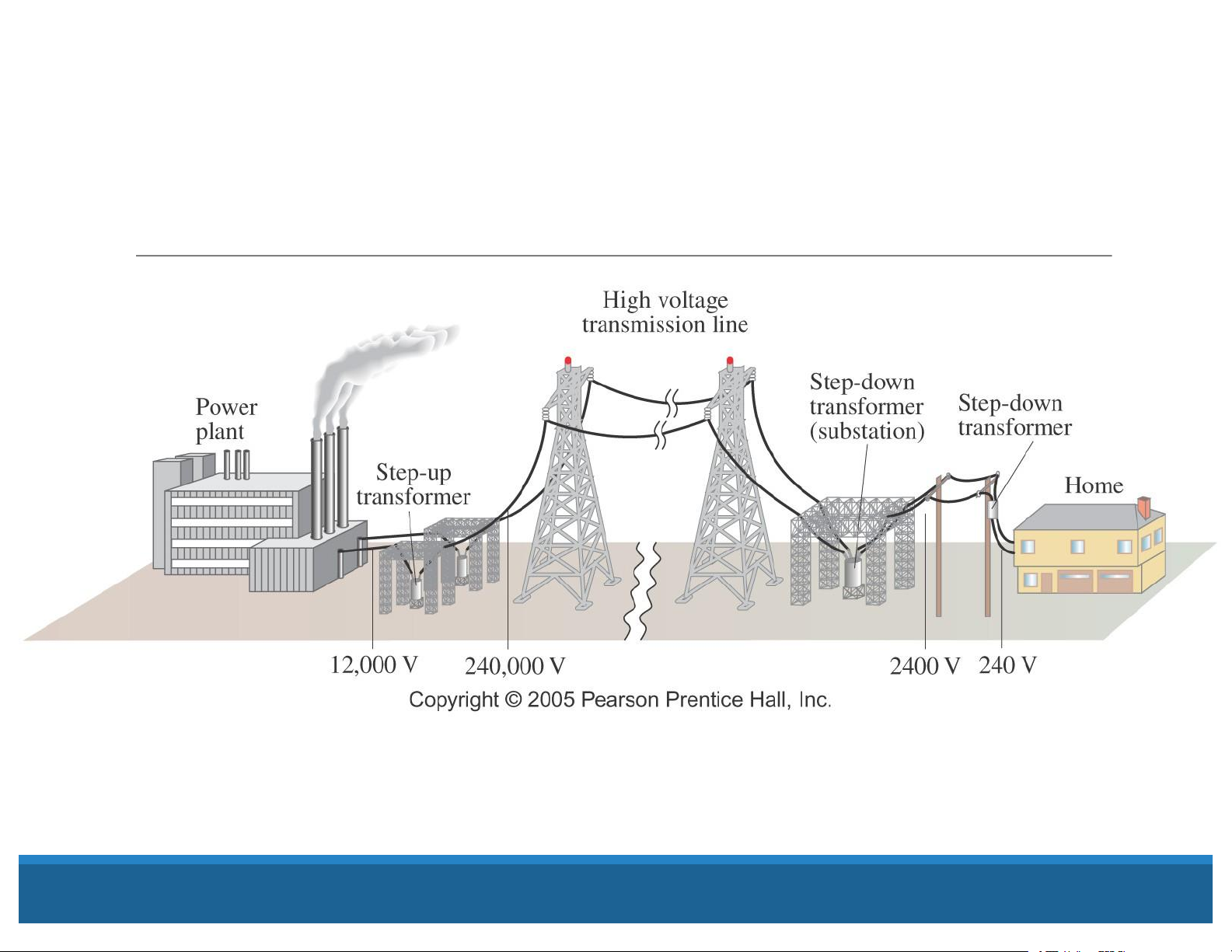

Downloaded by Nguyen Linh (vjt15@gmail.com) 1.2 ỨNG DỤNG
Hệ thống truyền tải điện 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 8
Downloaded by Nguyen Linh (vjt15@gmail.com) 1.3 PHÂN LOẠI
- Phân loại theo chuyển động tương đối giữa các bộ
phận của máy: Máy điện tĩnh, Máy điện quay
- Phân loại theo dòng điện gắn với máy: Máy điện một
chiều, Máy điện xoay chiều
- Phân loại theo quan hệ giữa tốc độ quay của rotor và
tốc độ của từ trường quay: Máy điện đồng bộ, Máy điện không đồng bộ
- Phân loại theo công dụng của máy: Máy phát điện,
Động cơ điện, Máy biến áp, Máy dịch pha 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 9
Downloaded by Nguyen Linh (vjt15@gmail.com) 1.3 PHÂN LOẠI

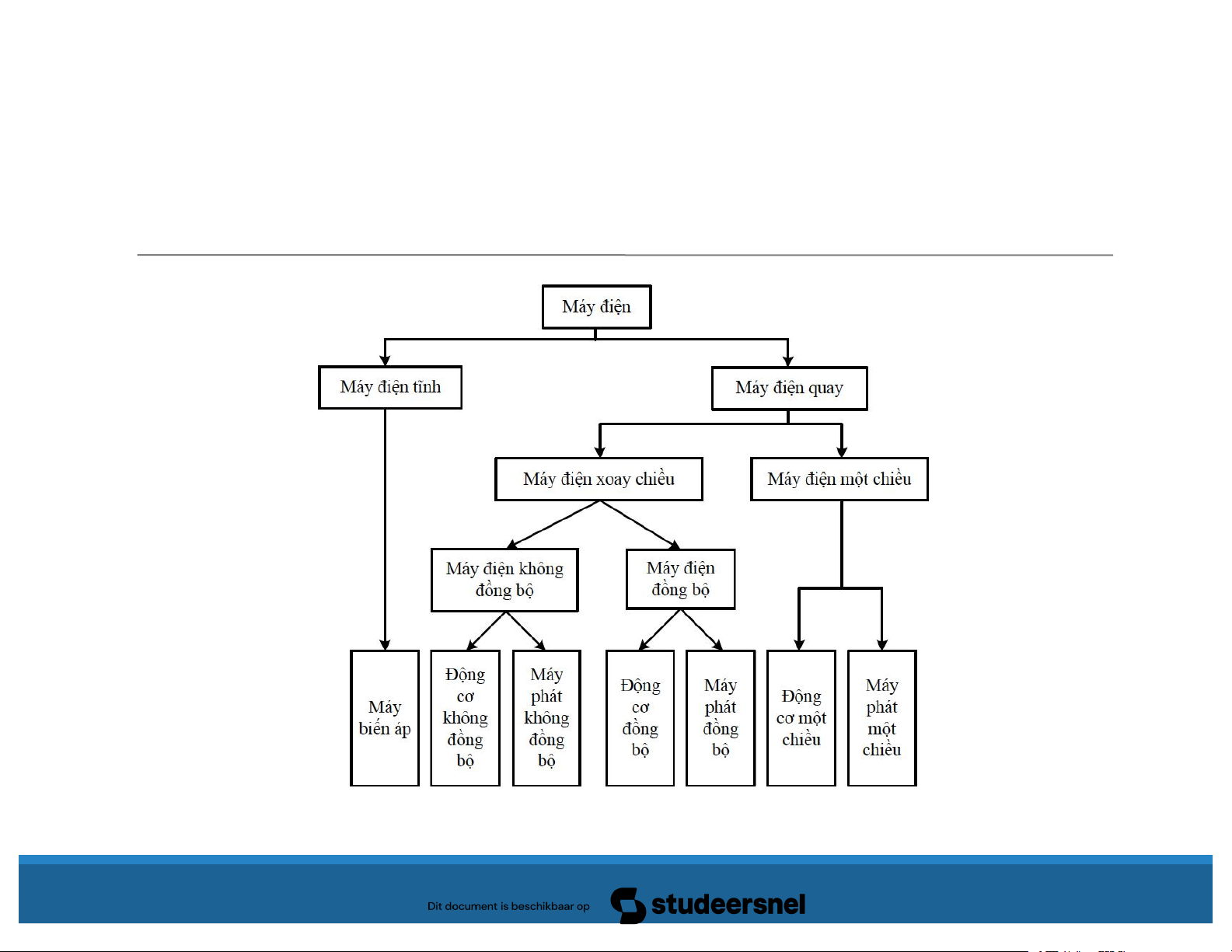

Sơ đồ phân loại máy điện thường gặp 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 10
Downloaded by Nguyen Linh (vjt15@gmail.com) 2.1 TỪ TRƯỜNG 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 11

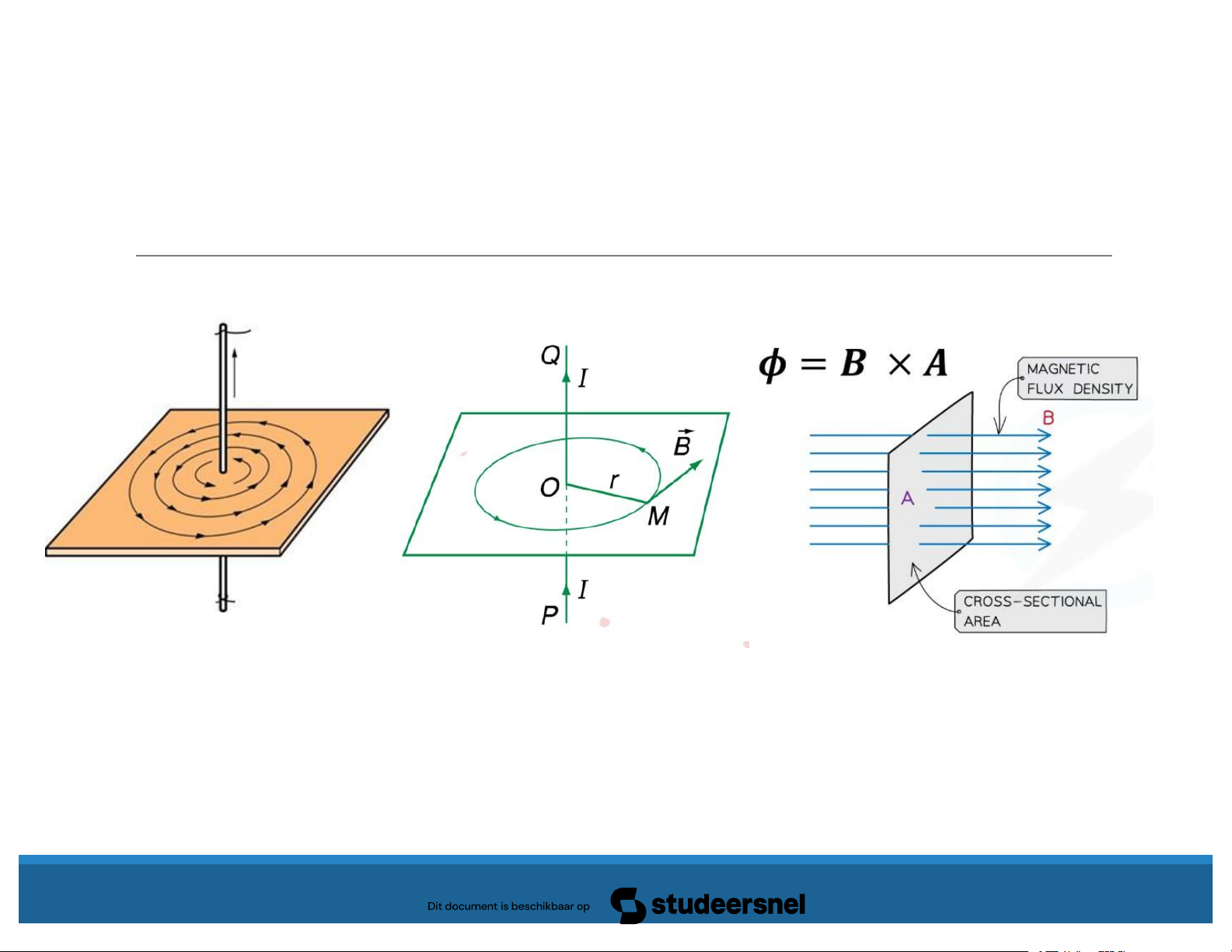

Downloaded by Nguyen Linh (vjt15@gmail.com) 2.1 TỪ TRƯỜNG
Từ trường là môi trường vật chất bao quanh các hạt mang điện có sự chuyển động.
Cảm ứng từ � (� = �/��) , từ thông �(Wb), cường độ từ trường � (�/�) 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 12
Downloaded by Nguyen Linh (vjt15@gmail.com)

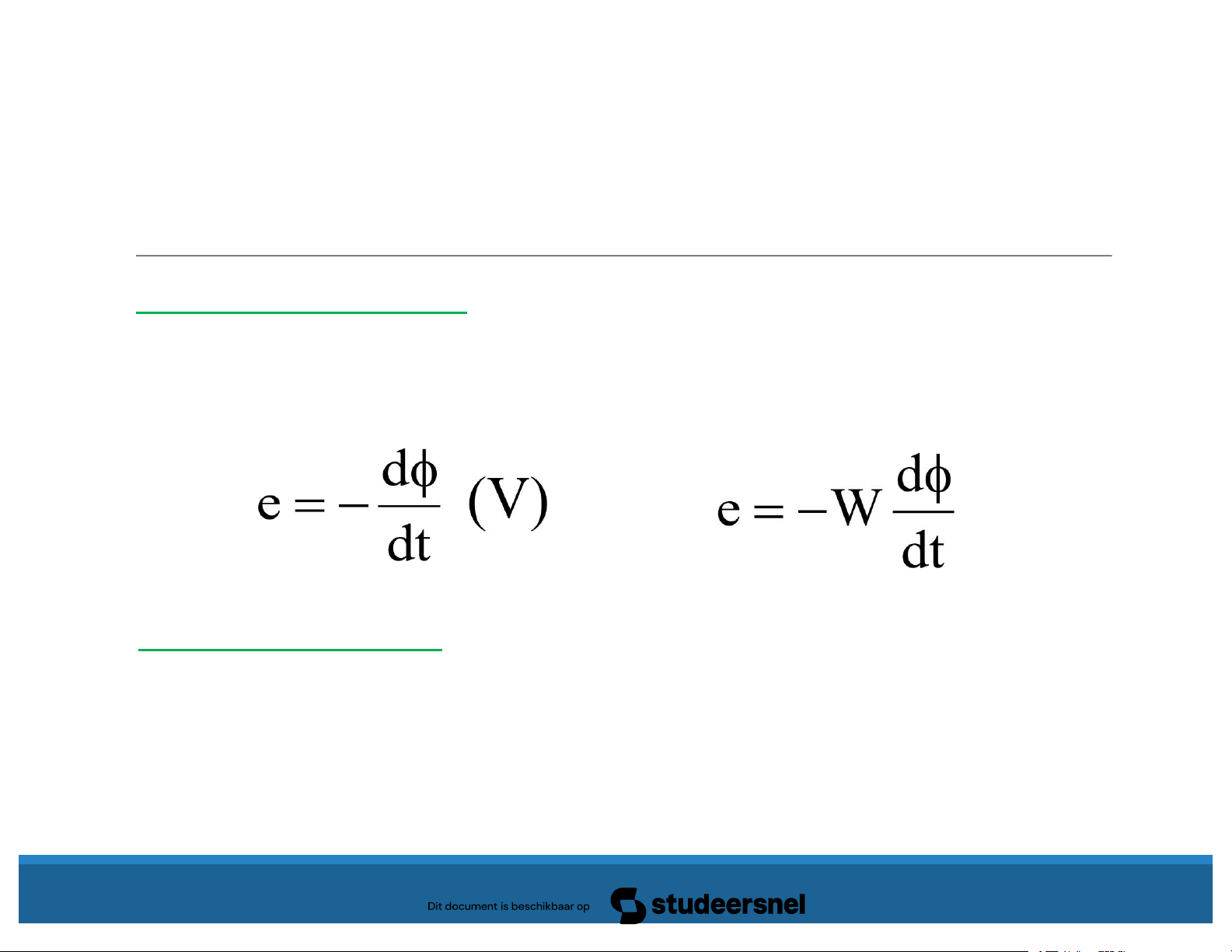

2.2 ĐỊNH LUẬT CẢM ỨNG ĐIỆN TỪ Định luật Faraday
Khi từ thông � biến thiên xuyên qua vòng dây, bên trong vòng dây
sẽ cảm ứng sức điện động � (W vòng dây) Định luật Lenz’s
Sức điện động này có chiều sao cho dòng điện do nó sinh ra tạo ra
từ thông chống lại sự biến thiên của từ thông sinh ra nó. 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 13
Downloaded by Nguyen Linh (vjt15@gmail.com)
2.2 ĐỊNH LUẬT CẢM ỨNG ĐIỆN TỪ

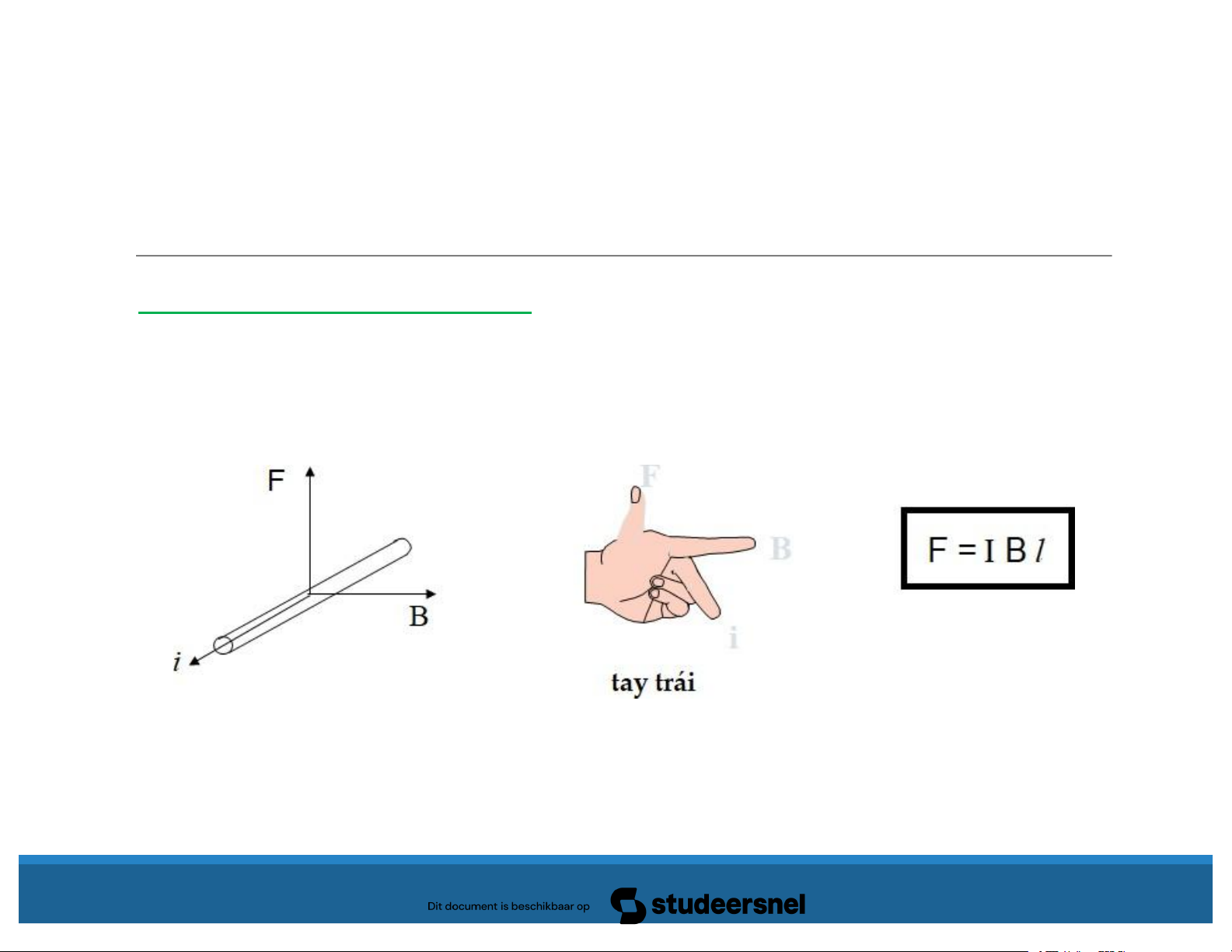

Định luật lực điện từ:
Khi thanh dẫn mang dòng điện đặt thẳng góc với đường sức từ,
thanh dẫn sẽ chịu tác dụng của một lực điện từ F � (�) là cảm ứng từ
� (�) là chiều dài tác dụng của thanh dẫn
� (�) là dòng điện chạy trong thanh dẫn
� (�) là lực điện từ 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 14
Downloaded by Nguyen Linh (vjt15@gmail.com)
2.2 ĐỊNH LUẬT CẢM ỨNG ĐIỆN TỪ

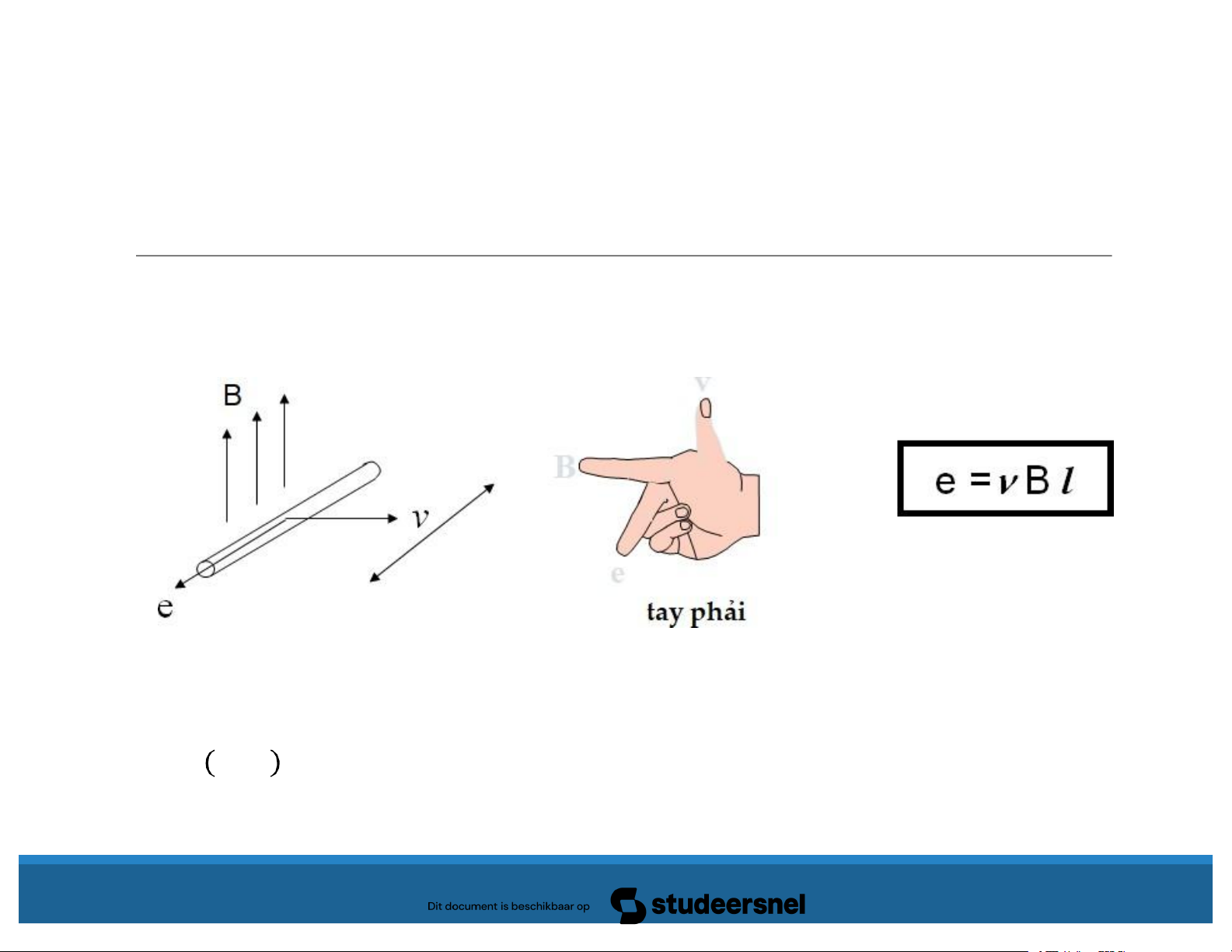

Khi thanh dẫn chuyển động thẳng góc với đường sức từ, trong thanh
dẫn sẽ cảm ứng sức điện động e � (�) là cảm ứng từ
� (�) là chiều dài hiệu dụng của thanh dẫn /
là tốc độ của thanh dẫn 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 16
Downloaded by Nguyen Linh (vjt15@gmail.com)

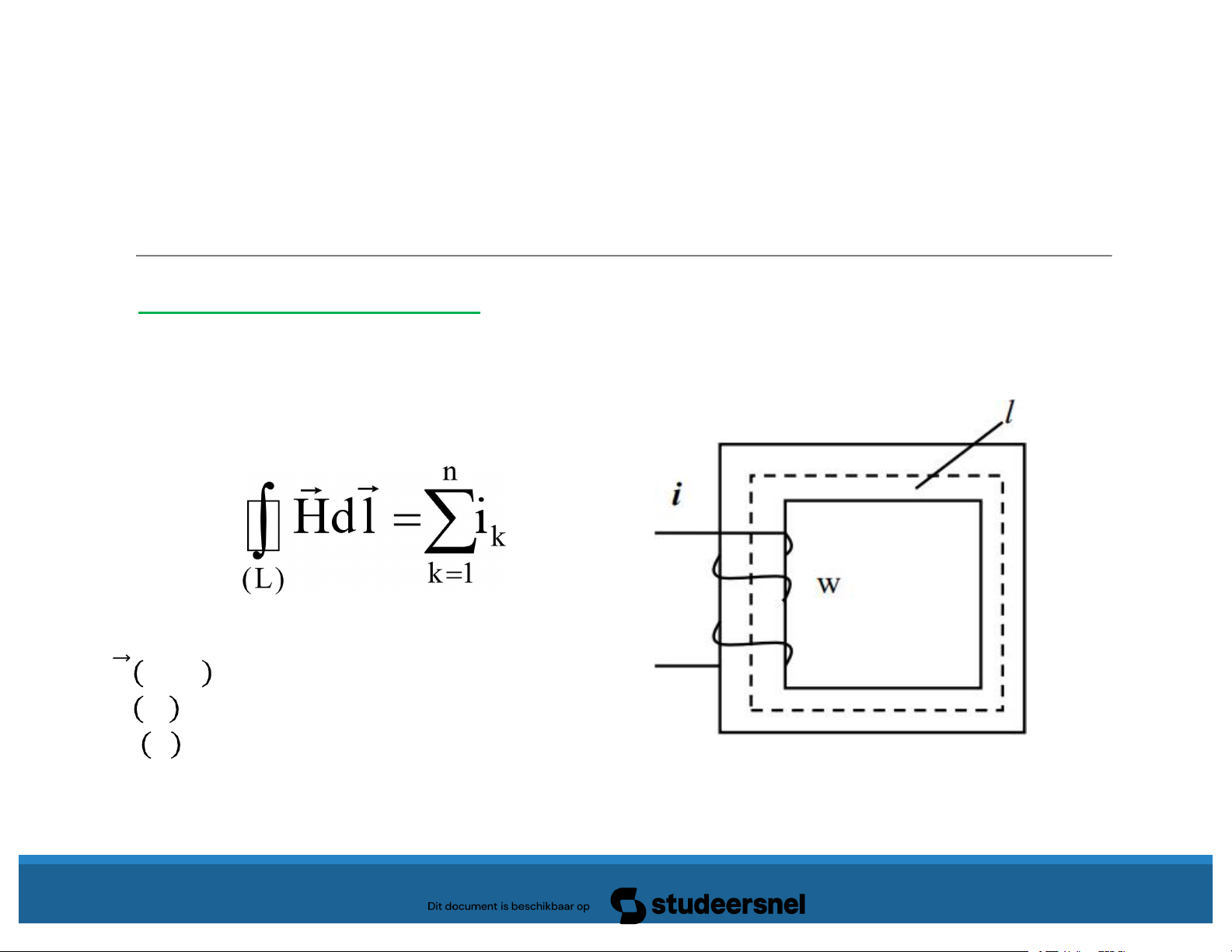

2.2 ĐỊNH LUẬT CẢM ỨNG ĐIỆN TỪ Định luật mạch từ:
Lõi thép của máy điện là mạch từ. Mạch từ là mạch khép kín dùng để dẫn từ thông
� �/� : Vector cường độ từ trường � � : Đường cong kín
�� � : Dòng điện từ hóa, tạo ra từ thông
� (��/�): Sức từ động = . = . 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 17
Downloaded by Nguyen Linh (vjt15@gmail.com)

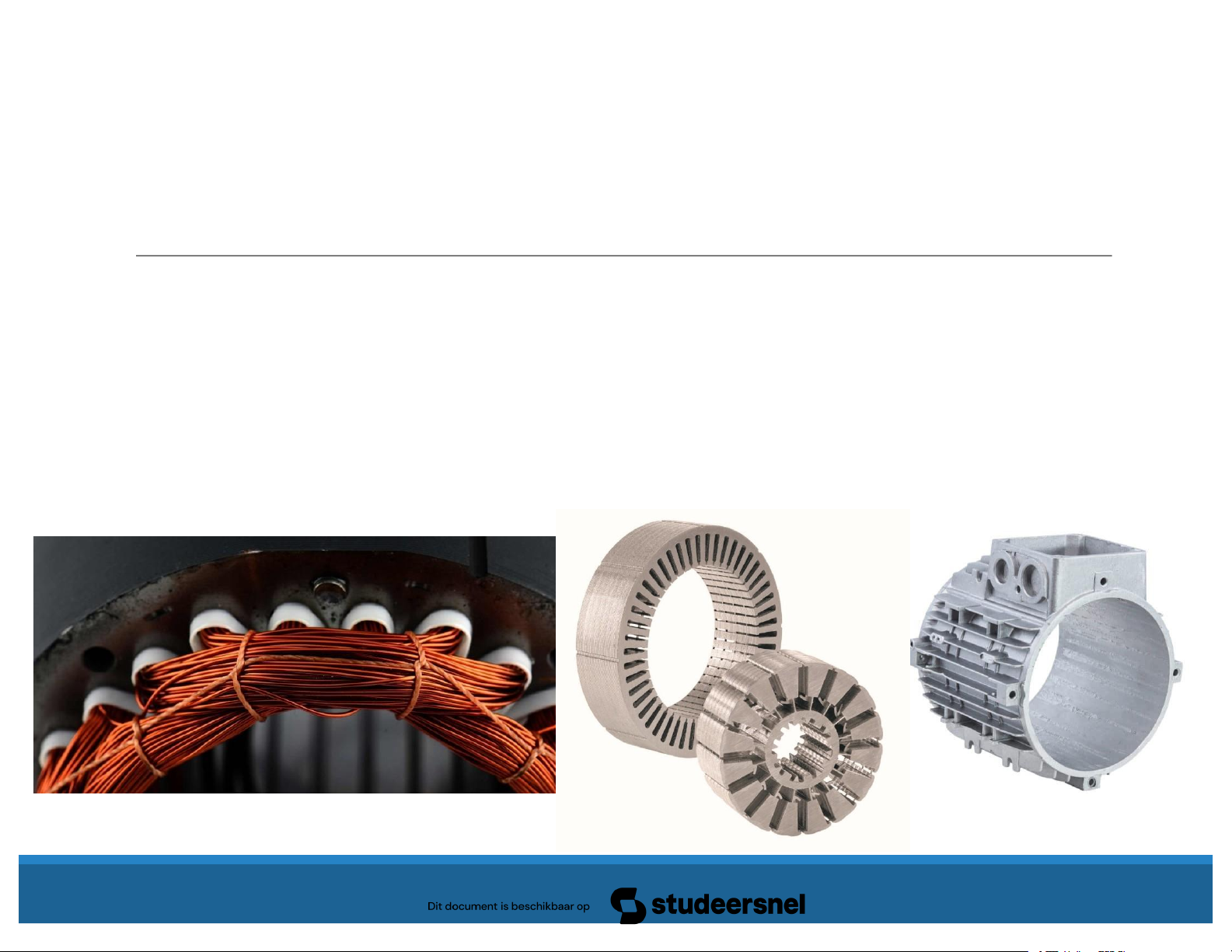

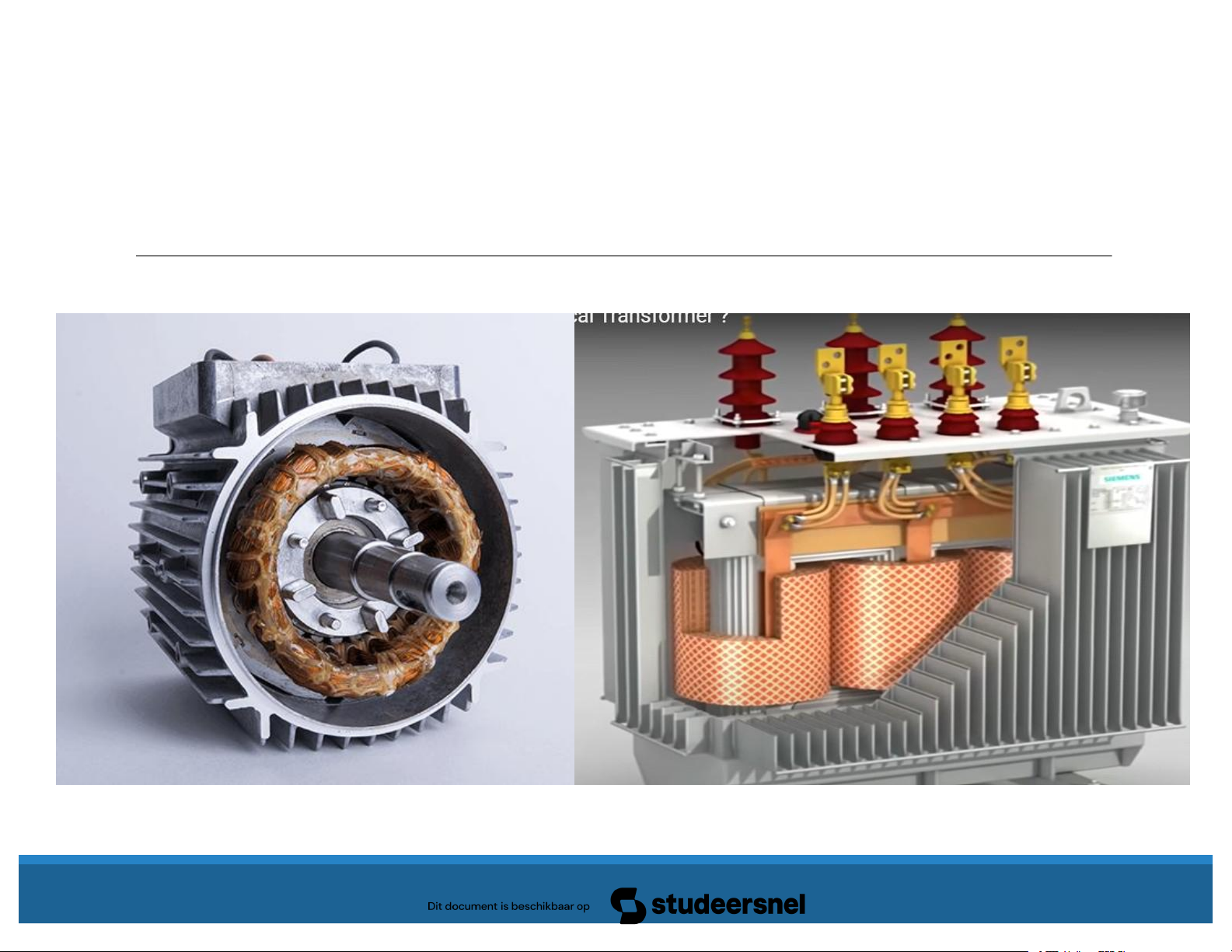

3. VẬT LIỆU CHẾ TẠO Động cơ điện Máy biến áp 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 17
Downloaded by Nguyen Linh (vjt15@gmail.com) 3. VẬT LIỆU CHẾ TẠO
1. Vật liệu dẫn điện (cuộn dây trong động cơ, MBA)
2. Vật liệu dẫn từ (rotor, stator, lõi thép máy biến áp)
3. Vật liệu cách điện (cách điện cho cuộn dây, …)
4. Vật liệu kết cấu (vỏ máy, trục, ổ trục,…) 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 18
Downloaded by Nguyen Linh (vjt15@gmail.com)

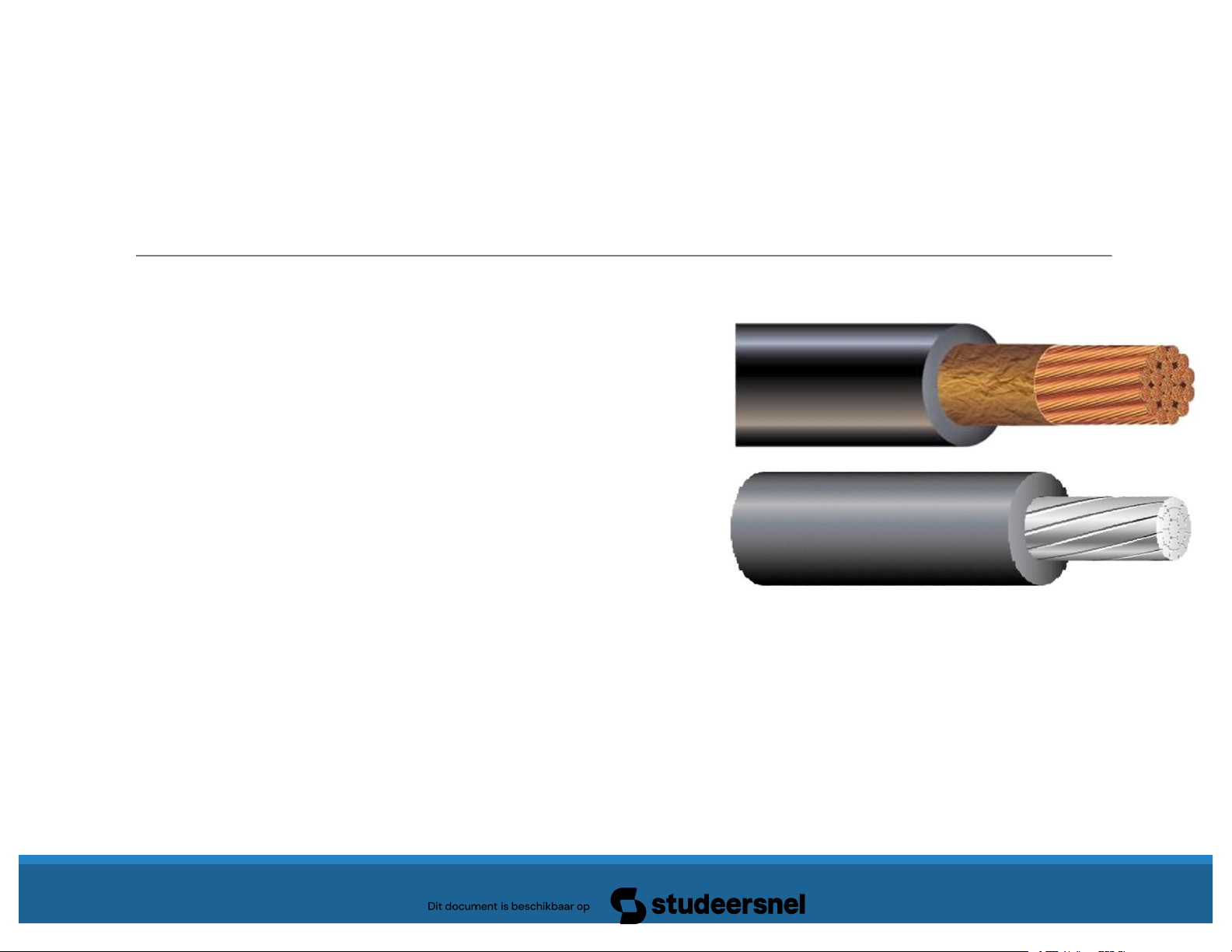

3.1 VẬT LIỆU DẪN ĐIỆN
#1: Đồng (tính dẫn điện cao 5,96 x
10B S/m và chi phí tương đối thấp)
#2: Nhôm (tính dẫn điện 3,69 x
10B S/m, dùng cho các ứng dụng
cần vật liệu nhẹ 2,7 g/cm3)
#3: Bạc (tính dẫn điện cao hơn đồng, nhôm, giá thành cao) #4: Carbon Nanotubes
Cuộn dây (máy điện có điện áp
< 1000V, thường dùng dây dẫn bọc emay) 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁYĐIỆN 19
Downloaded by Nguyen Linh (vjt15@gmail.com)
3.2 VẬT LIỆU DẪN TỪ
 Thép kỹ thuật điện, gang, thép đúc, thép rèn,…
 Lá thép kỹ thuật điện dày từ 0.35mm đến 1mm giảm tổn hao dòng điện xoáy
 Thành phần Silic để tăng
điển trở và giảm dòng điện xoáy
 Thép kỹ thuật điện được
chế tạo bằng phương pháp

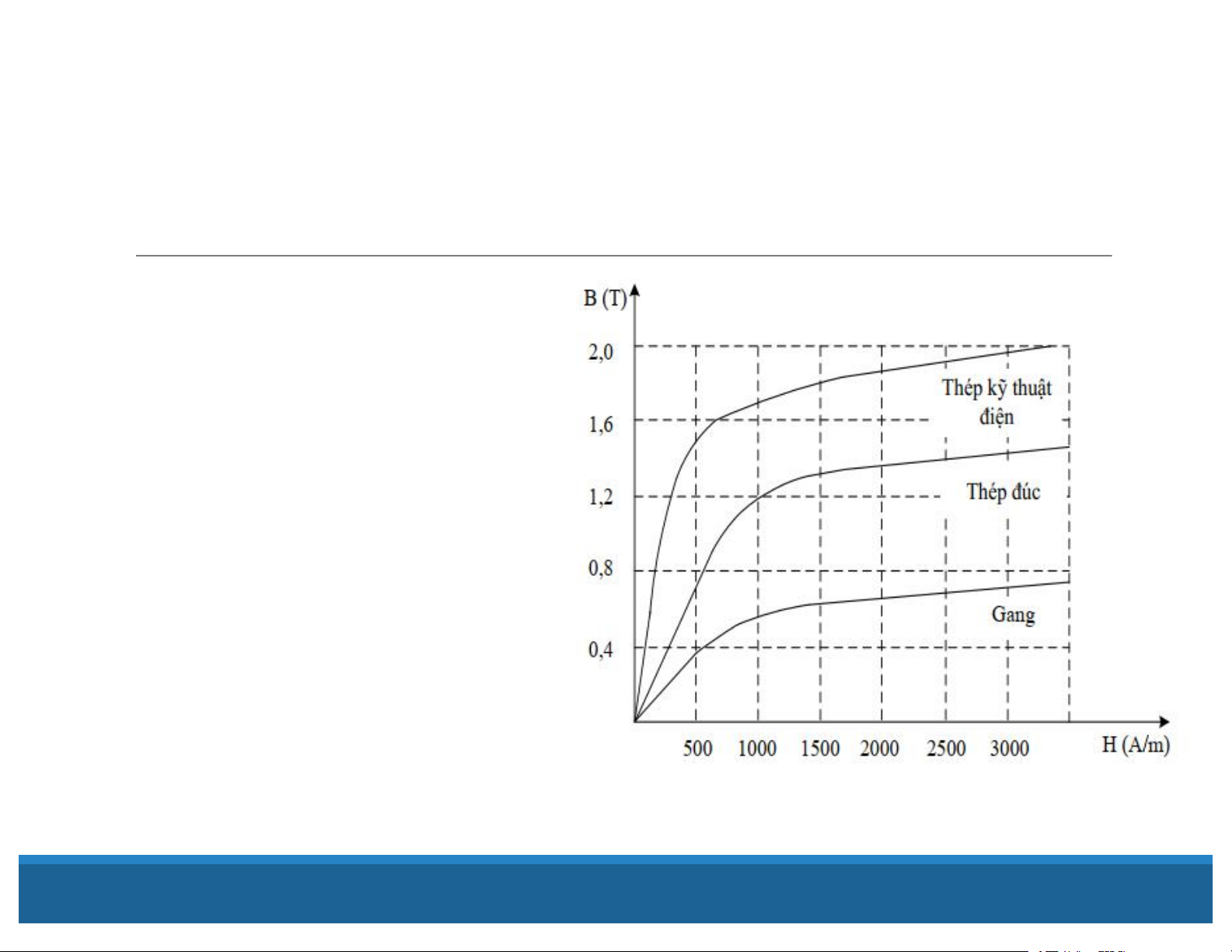

cán nóng hoặc cán nguội Đường cong từ hóa 10/02/2023
CHƯƠNG 1: LÝ THUYẾT CƠ SỞ VỀ MÁY ĐIỆN 20
