CHƯƠNG III : HỆ THNG TRI PH NHY TN1.Khái nim
Trong tri ph nhy tần (FH), độ rộng băng kênh có sẵn W được chia nh thành mt s ln các
khe tn không ln lên nhau. Trong bt kì khong thi gian truyn tin nào, tín hiu truyền đi đu
chiếm mt (hay nhiều hơn một) khe tn s nói trên. Vic chn khe (hay các khe) tn so trong
mi mt khong thi gian truyn tín hiệu được thc hin mt cách gi ngu nhiên theo tín hiu li
ra ca mt b to chui PN, chui đây chỉ tác dụng xác định mu nhy tn.
2. H thng thu phát

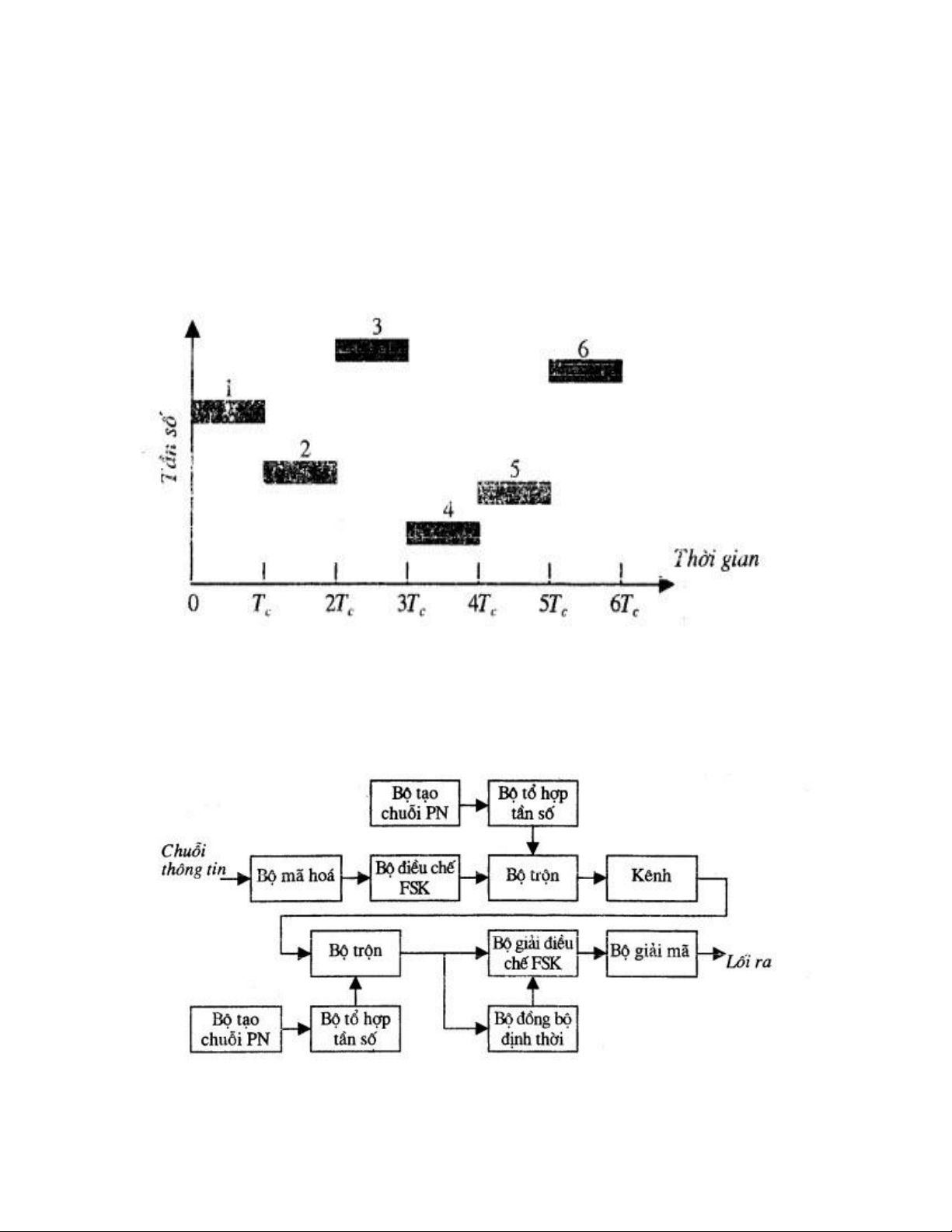

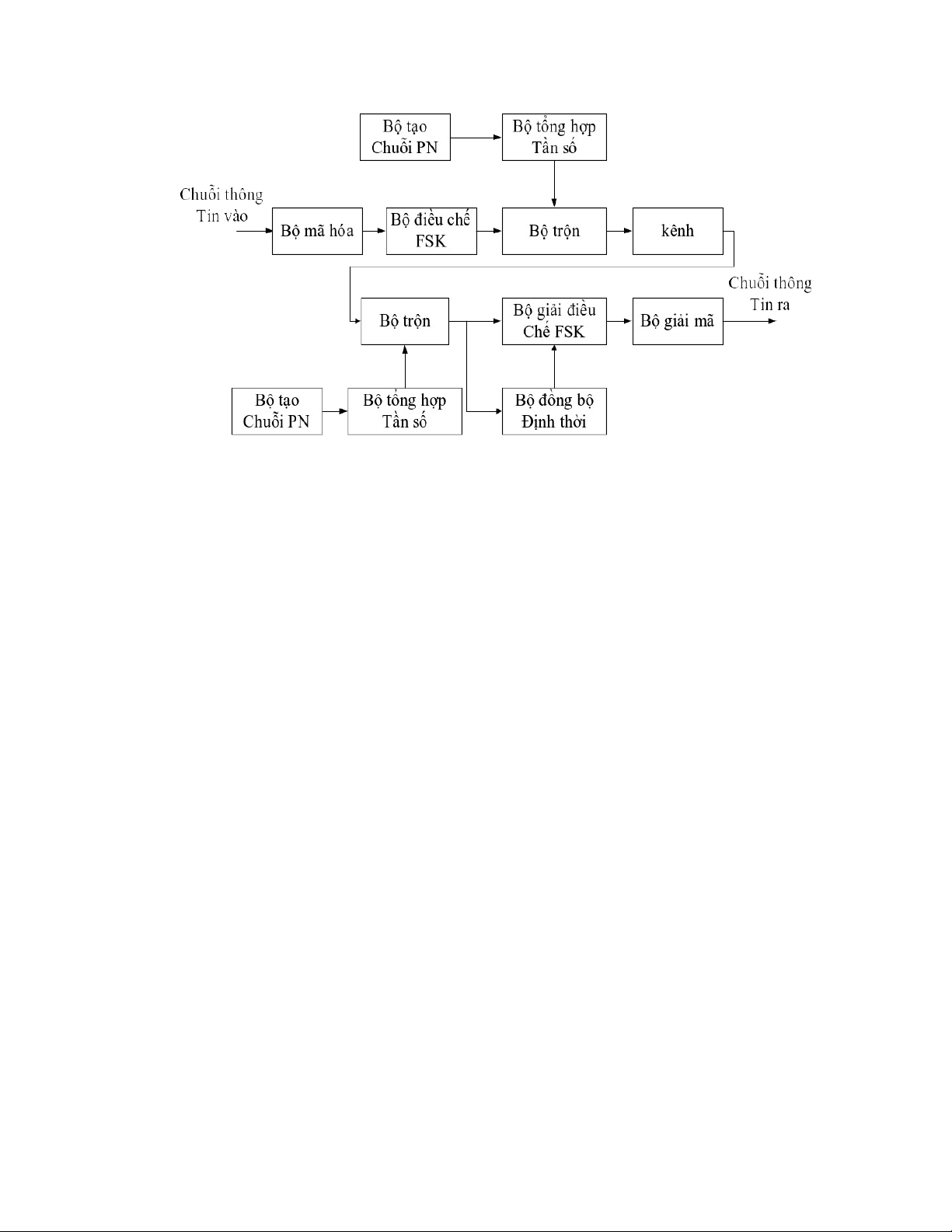

Sơ đồ khi ca mt h thng tri ph FH
lOMoARcPSD|59629529
Trong h thống này thì điều chế FSK thường được s dng, tín hiệu FSK được to ra t lung
s liệu qua điều chế FSK. B điu chế chn mt trong hai tn s f0 hay f1 tương ưng với vic truyn
mt con 0 hay mt con 1. Tín hiệu FSK được trn vi tín hiu y(t) t b t hp tn s, mà tn s ca
y(t) thay đổi theo các giá tr t m bit nhận được t b to chu PN, t m bit này ta có th ấn định
đươc 2^m-1 tn s sóng mang được to bi b tng hp tn số. Do đó tín hiệu FSK được dch
chuyn v tn s một lượng đươc quy định bi chui li ra ly t b to chui PN.
Ti máy thu, mt b to chuỗi PN y như vậy ( được đồng b vi tín hiệu thu được) được s
dng d điu khin li ra ca b t hp tn số. Như thế, s chuyn dch tn s gi ngẫu nhiên đã
được đưa vào ở máy phát s đưc loi b ti b giải điều chế nhơ việc trn tín hiu li ra ca b t
hp tn s vi tín hiệu thu được. tín hiu sn phm ca vic trộn sau đó được gii điều chế bng b
giải điều chế FSK. Mt tín hiệu duy trì đng b b to chuỗi PN vơi tín hiệu thu được thường được
tách t tín hiu thu được.
Trong h thng nhy tần thì tôc độ nhy tn có th nhanh hơn hoặc chm hơn tốc độ s liu.
trong trường hp th nht gi la nhy tần nhanh, trường hp th hai gi là nhy tn chm
lOMoARcPSD|59629529

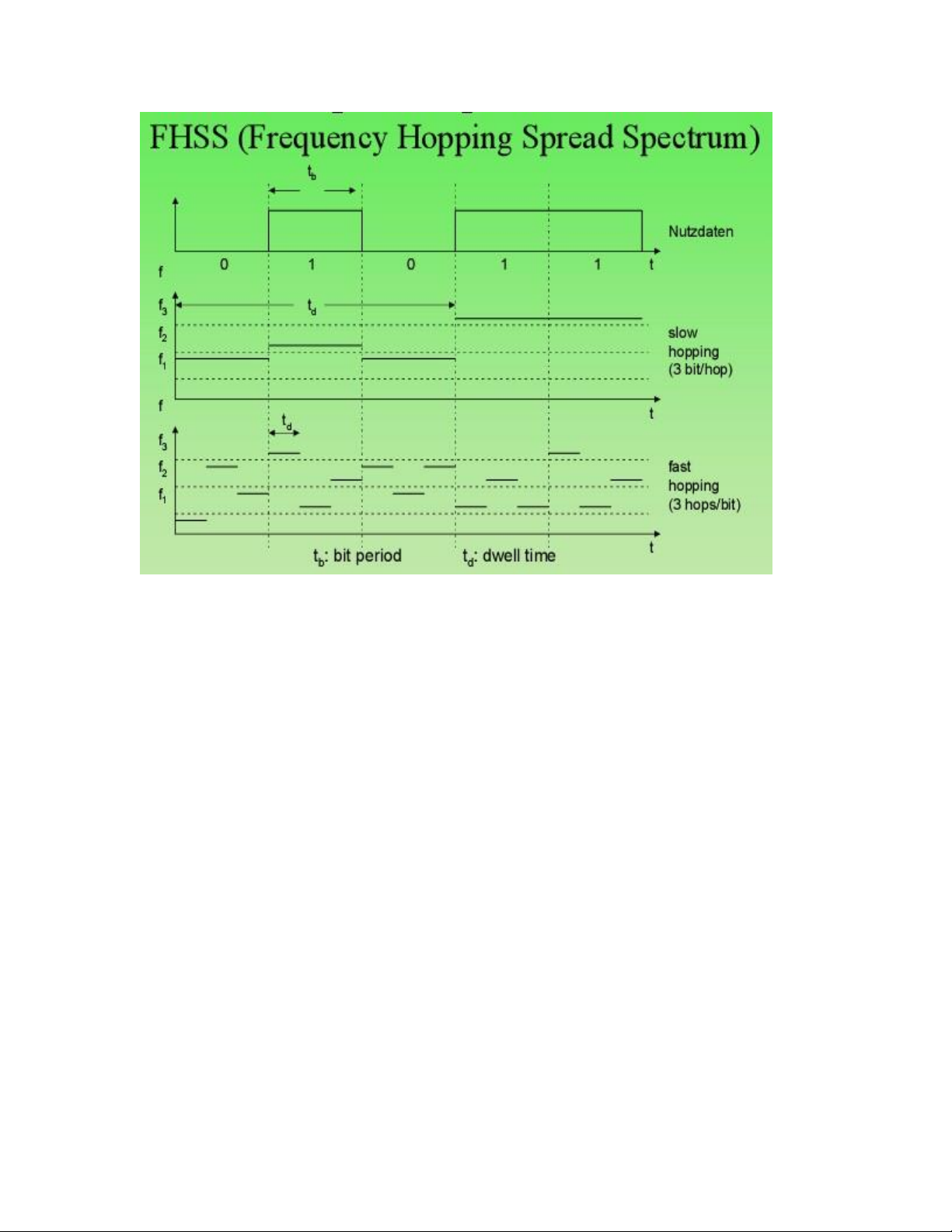

Hình: Nhy tn nhanh và nhy tn chm

Preview text:

lOMoARcPSD| 59629529
CHƯƠNG III : HỆ THỐNG TRẢI PHỔ NHẢY TẦN1.Khái niệm
Trong trải phổ nhảy tần (FH), độ rộng băng kênh có sẵn W được chia nhỏ thành một số lớn các
khe tần không lấn lên nhau. Trong bất kì khoảng thời gian truyền tin nào, tín hiệu truyền đi đều
chiếm một (hay nhiều hơn một) khe tần số nói trên. Việc chọn khe (hay các khe) tần số nào trong
mỗi một khoảng thời gian truyền tín hiệu được thực hiện một cách giả ngẫu nhiên theo tín hiệu lối
ra của một bộ tạo chuỗi PN, chuỗi mã ở đây chỉ có tác dụng xác định mẫu nhảy tần.
2. Hệ thống thu phát
Sơ đồ khối của một hệ thống trải phổ FH lOMoARcPSD| 59629529
Trong hệ thống này thì điều chế FSK thường được sử dụng, tín hiệu FSK được tạo ra từ luồng
số liệu qua điều chế FSK. Bộ điều chế chọn một trong hai tần số f0 hay f1 tương ưng với việc truyền
một con 0 hay một con 1. Tín hiệu FSK được trộn với tín hiệu y(t) từ bộ tổ hợp tần số, mà tần số của
y(t) thay đổi theo các giá trị từ m bit nhận được từ bộ tạo chuỗ PN, từ m bit này ta có thể ấn định
đươc 2^m-1 tần số sóng mang được tạo bởi bộ tỏng hợp tần số. Do đó tín hiệu FSK được dịch
chuyển về tần số một lượng đươc quy định bởi chuỗi lối ra lấy từ bộ tạo chuỗi PN.
Tại máy thu, một bộ tạo chuỗi PN y như vậy ( được đồng bộ với tín hiệu thu được) được sử
dụng dể điều khiển lối ra của bộ tổ hợp tần số. Như thế, sự chuyển dịch tần số giả ngẫu nhiên đã
được đưa vào ở máy phát sẽ được loại bỏ tại bộ giải điều chế nhơ việc trộn tín hiệu lối ra của bộ tổ
hợp tần số với tín hiệu thu được. tín hiệu sản phẩm của việc trộn sau đó được giải điều chế bằng bộ
giải điều chế FSK. Một tín hiệu duy trì đồng bộ bộ tạo chuỗi PN vơi tín hiệu thu được thường được
tách từ tín hiệu thu được.
Trong hệ thống nhảy tần thì tôc độ nhảy tần có thể nhanh hơn hoặc chậm hơn tốc độ số liệu.
trong trường hợp thứ nhất gọi la nhảy tần nhanh, trường hợp thứ hai gọi là nhảy tần chậm lOMoARcPSD| 59629529
Hình: Nhảy tần nhanh và nhảy tần chậm
