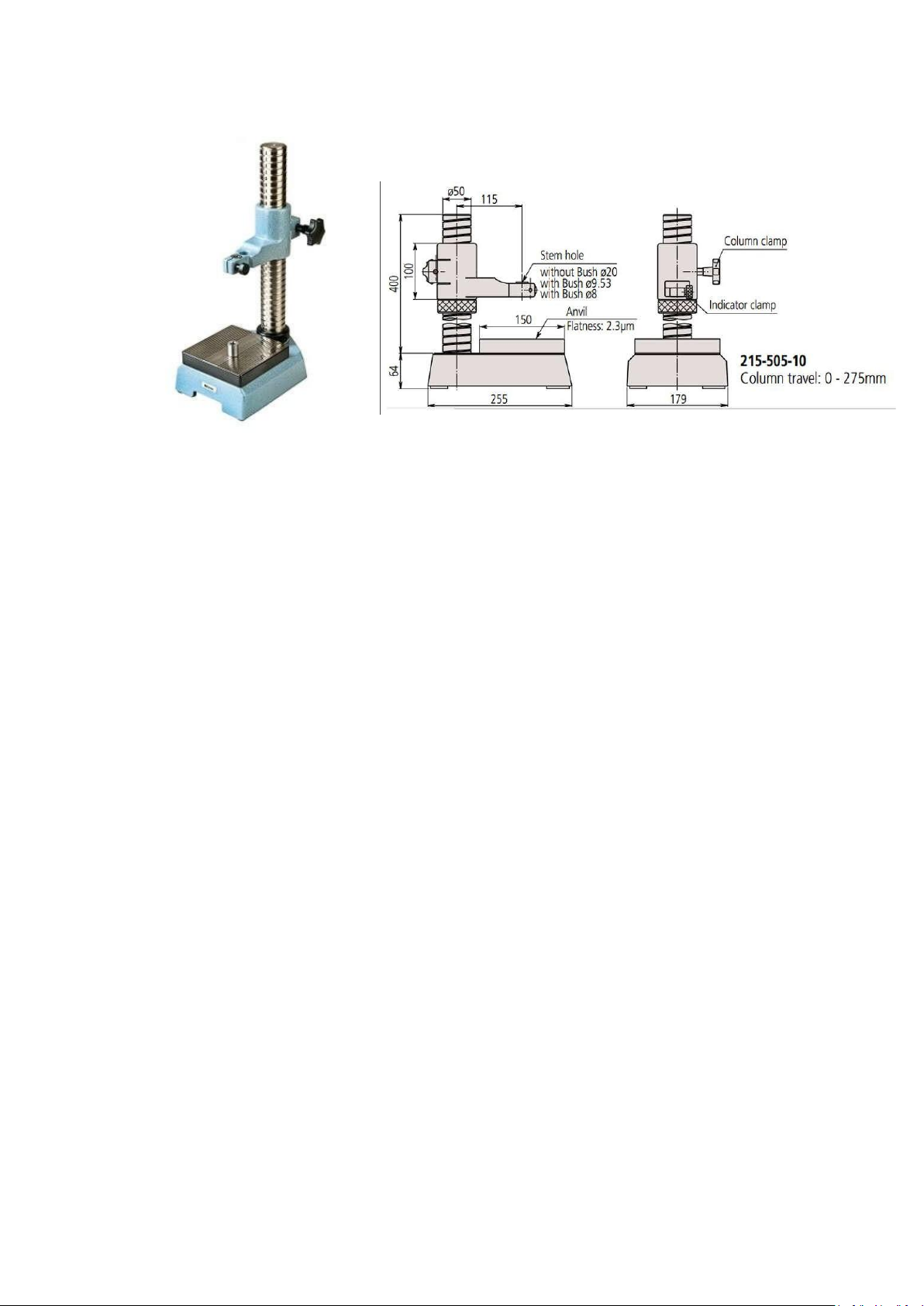

Đế gá đồng hồ so Mitutoyo 215-505-10 Cấu tạo: ⚫
Kích thước bàn hiệu quả: 150 x 150 mm ⚫ Cột Ø: 50 mm ⚫
Tối đa chiều cao đo: 275 mm ⚫
Tinh chỉnh: Vít trên cột (tinh chỉnh toàn hành trình) ⚫
Đảo lỗ thân: ø 20 mm, ø 3/8" / 9,53 mm, 8 mm với ống lót (phụ kiện tiêu chuẩn) ⚫
Lỗ thân bàn vuông góc: 0,4 / 100 mm ⚫
Độ phẳng bàn: 2,3 μm Công dụng: ⚫
Giá đỡ so sánh có đế bằng gang ổn định cho phép đo chính xác. ⚫
Đe răng cưa một phần ngăn phôi phẳng vắt vào nó và độ phẳng 2,3μm (hoặc tốt
hơn) thúc đẩy phép đo chính xác. ⚫
Mô hình 215-505-10 có một cột ren cho phép điều chỉnh thô dễ dàng và chính xác. ⚫
Đe răng cưa được cung cấp 150×150mm với các mẫu 215-505-10.
Cách sử dụng:
Bước 1: Xác định không gian và đối tượng đo để chọn đồng hồ đo chính xác. Bước 2:
Đặt đồng hồ trên giá đỡ hoặc phụ kiện riêng biệt và điều chỉnh đầu đo chính xác.
Bước 3: Điều chỉnh cả bánh xe lớn và nhỏ thành 0. Trong khi đo, giữ đầu đo tiếp xúc với bề mặt của vật đo.
Cách bảo quản:
1. Để bệ gá ở nơi khô ráo, thoáng mát, tránh tiếp xúc với ánh nắng trực tiếp và các chất ăn mòn.
2. Sau khi sử dụng, bạn nên lau sạch bụi và dầu trên bệ gá bằng khăn mềm hoặc giấy lau.
3. Nếu không sử dụng trong một thời gian dài, bạn nên bảo quản bệ gá trong hộp
đựng hoặc tủ kính để tránh bụi và ẩm ướt.

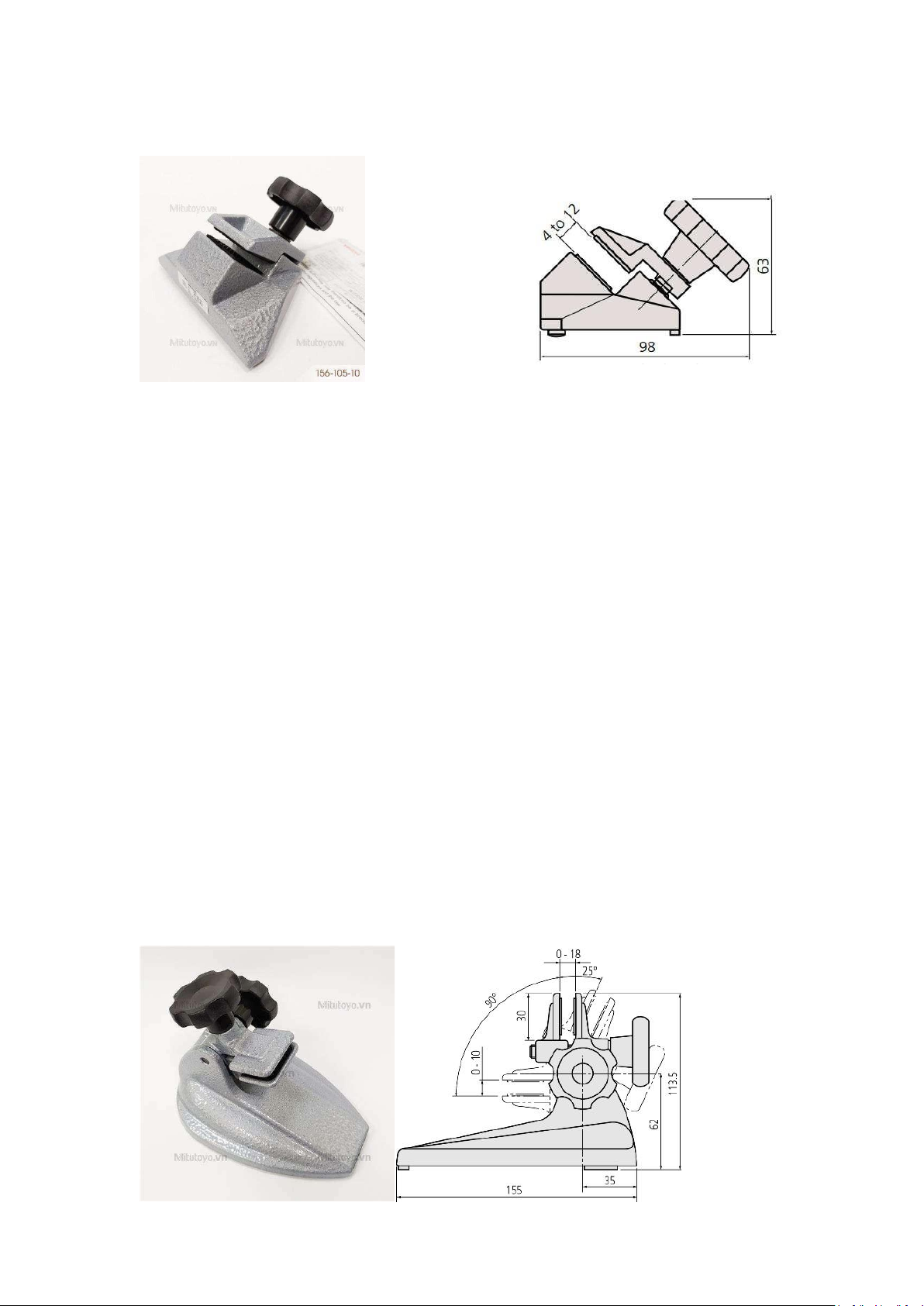

Đế gá panme Mitutoyo 156-105-10 hay còn gọi là "chân đế kẹp" hoặc "đế gá
panme" dùng để kẹp thước panme cố định khi thực hiện phép đo, cho kết quả chính lOMoAR cPSD| 58702377
xác nhất. Phạm vị kẹp 0 – 25mm / 0-1'' và 25 – 50mm / 1-2''. Sản phẩm có kích thước:
98x63mm (DxH) với thiết kế phù hợp đo cố định ở góc 45 độ.
Ưu điểm của đế gá panme:
– Thiết kế nhỏ gọn dễ dàng sử dụng với nhiều loại panme.
– Thiết kế nguyên khối làm từ vật liệu kim loại cao cấp, không gỉ sét và sơn phủchống oxi hóa.
– Góc đo cố định ở góc 45 độ đảm bảo giữ vật vững vàng cho kết quả đo chuẩn xác.
Cách sử dụng:
1. Đặt chân đế kẹp panme Mitutoyo 156-105-10 trên bàn làm việc.
2. Điều chỉnh khóa vặn để hàm kẹp phù hợp với kích thước của panme.
3. Cố định panme vào chân đế kẹp.
4. Thực hiện thao tác đo với panme để ghi nhận kết quả.
Cách bảo quản:
1. Khi vệ sinh chân đế kẹp Panme Mitutoyo 156-105-10, bạn nên sử dụng khăn/
giẻ mịn để lau khô nhẹ nhàng, tránh lau mạnh gây xước thiết bị.
2. Sau khi vệ sinh, bạn nên bảo quản chân đế kẹp Panme Mitutoyo 156-105-10 ở
tủ bảo quản chuyên dụng để tránh va đập từ tác động bên ngoài.
3. Bạn nên bảo quản chân đế kẹp Panme Mitutoyo 156-105-10 ở vị trí riêng, tránh
môi trường ẩm, nhiệt độ cao.
Đế kẹp panme 156-101-10 hay còn gọi là "chân đế kẹp" hoặc "đế gá panme" dùng
để kẹp thước panme cố định khi thực hiện phép đo, cho kết quả chính xác nhất. Dùng
cho nhiều loại panme có khoảng đo 15 - 100mm. Sản phẩm được thiết kế chiều dài
155mm x cao 113.5mm với góc xoay tới 115 độ.
Ưu điểm của đế gá panme Mitutoyo 156-101-10
– Thiết kế nhỏ gọn dễ dàng sử dụng với nhiều loại panme. lOMoAR cPSD| 58702377
– Làm từ vật liệu kim loại cao cấp, không gỉ sét. Chịu lực tốt độ bền cao.
– Điều chỉnh góc xoay giúp linh hoạt thuận tiện trong quá trình đo lường.
Cách sử dụng:
1. Đầu tiên, điều chỉnh khóa vặn để hàm kẹp phù hợp với kích thước của panme rồi cố định lại.
2. Tiếp theo, điều chỉnh góc đo phù hợp bằng núm vặn bên trái.
3. Sau đó, bạn có thể xoay chuyển đế kẹp tới 115º một cách vô cùng dễ dàng để
đo các chi tiết ở những góc độ phức tạp.
Cách bảo quản:
1. Sau khi sử dụng, hãy lau sạch sản phẩm bằng khăn mềm và khô ráo.
2. Tránh để sản phẩm tiếp xúc với nước hoặc các chất lỏng khác.
3. Bảo quản sản phẩm ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nhiệt độ cao.
4. Để sản phẩm ở trạng thái đóng gói ban đầu để tránh bụi bẩn và các tác nhân
bên ngoài gây ảnh hưởng đến sản phẩm.
