I.Đồng hồ so là gì?
Đồng hồ so là một thiết bị đo cơ khí với sai số thấp, hiện đại , nó được gắn vào đầu đo
của thước đo cao để kiểm tra bề mặt phẳng sau gia công ví dụ như đo độ thằng, độ đảo
hướng của mặt trong và độ không song song của rãnh… giúp cho việc chỉnh sửa sản
phẩm hay thay mới sản phẩm tốt hơn.
Ngoài ra đồng hồ so còn check độ sai lệch của hình dạng, vị trí của các chi tiết sản phẩm
đúng với ý đồ nhà sản xuất.
Nhờ vào độ sai số thấp, chính xác tới từ 0.01mm đến 0.001mm. Đồng hồ so được sử
dụng đối với các vị trí yêu cầu độ nhạy cảm cao, đem lại sự chính xác nhất cho số liệu.
II.Nguyên lý làm việc của đồng hồ so
Nguyên lý hoạt động của đồng hồ so là trục chính sẽ chuyển động nhân với số đọc của
thang đo chính do kim chỉ thị. Và ở đồng hồ chính quay của bánh răng và bánh răng được chỉ định.
III.Cấu tạo và phân loại

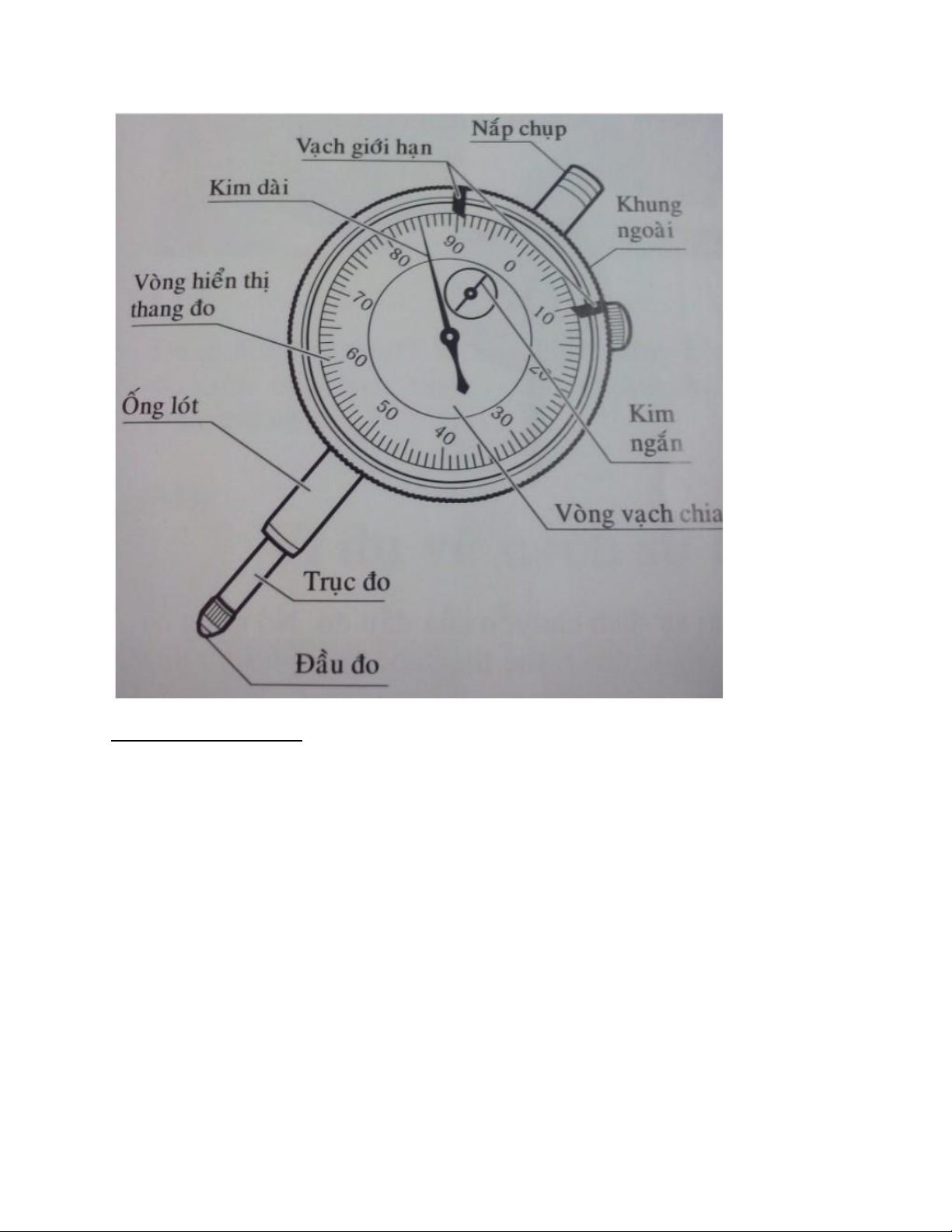

1.Cấu tạo của đồng hồ so
Thường thì loại đồng hồ này có cấu tạo với sự đơn giản như các loại đồng hồ nước .
Đồng hồ so bao gồm: vỏ, tay cầm,mặt đồng hồ số,kim chỉ số vòng quay, thanh đo ống
dẫn hướng thanh đo, kim , vịt hãm… và tùy vào nhu cầu sử dụng, hay loại đồng hồ thì sẽ
có thêm các chi tiết khác nhau. lOMoAR cPSD| 58702377
2.Các loại đồng hồ so

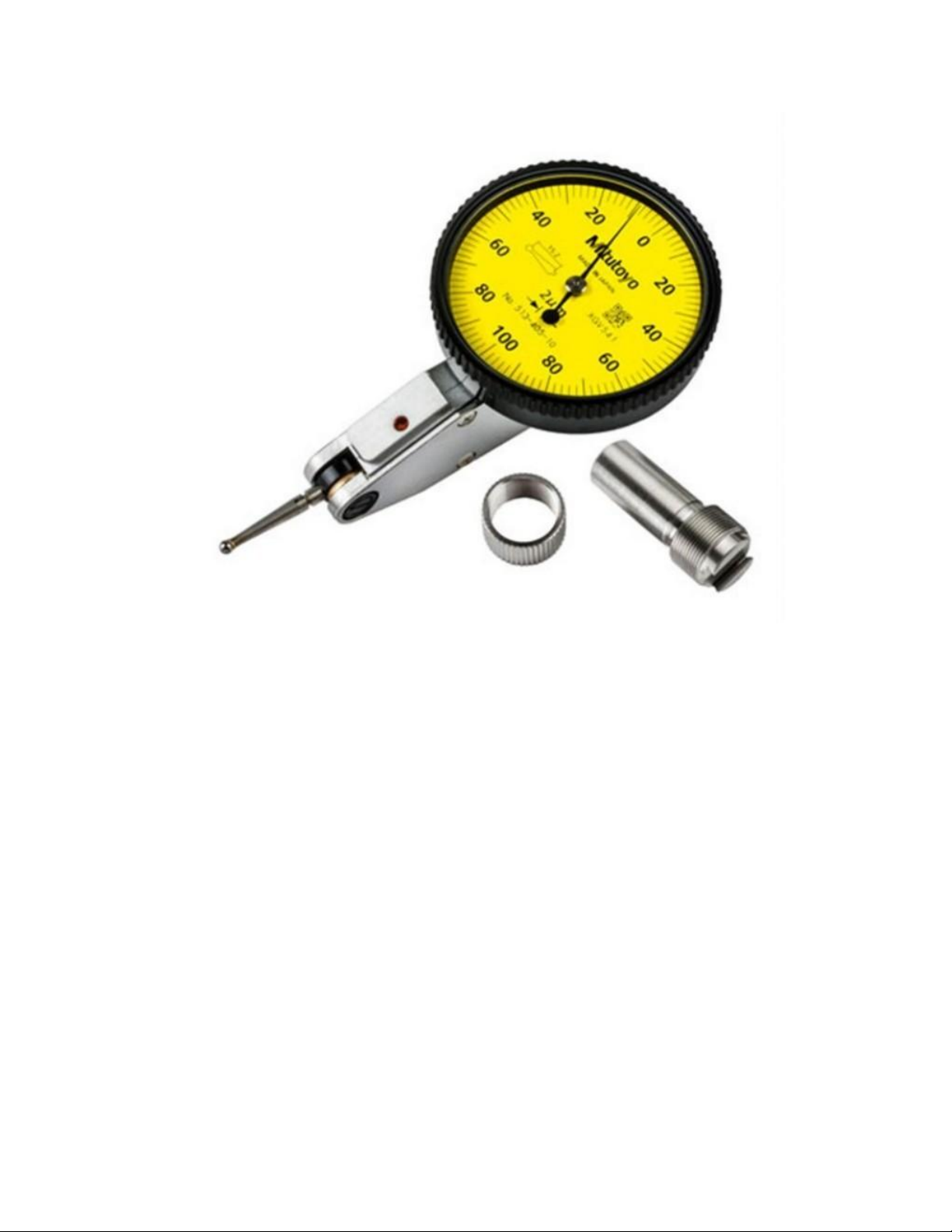

*Đồng hồ so chân gập: Sử dụng nguyên lý cộng hưởng đòn bẩy cho phép khuếch đại
chuyển động của đầu đo. Nhờ vào đầu đo nhỏ gọn và chân đo có thể thay đổi góc đo linh
hoạt mà đồng hồ so chân què thường được áp dụng đối với những góc đo khó, không gian đo giới hạn. lOMoAR cPSD| 58702377

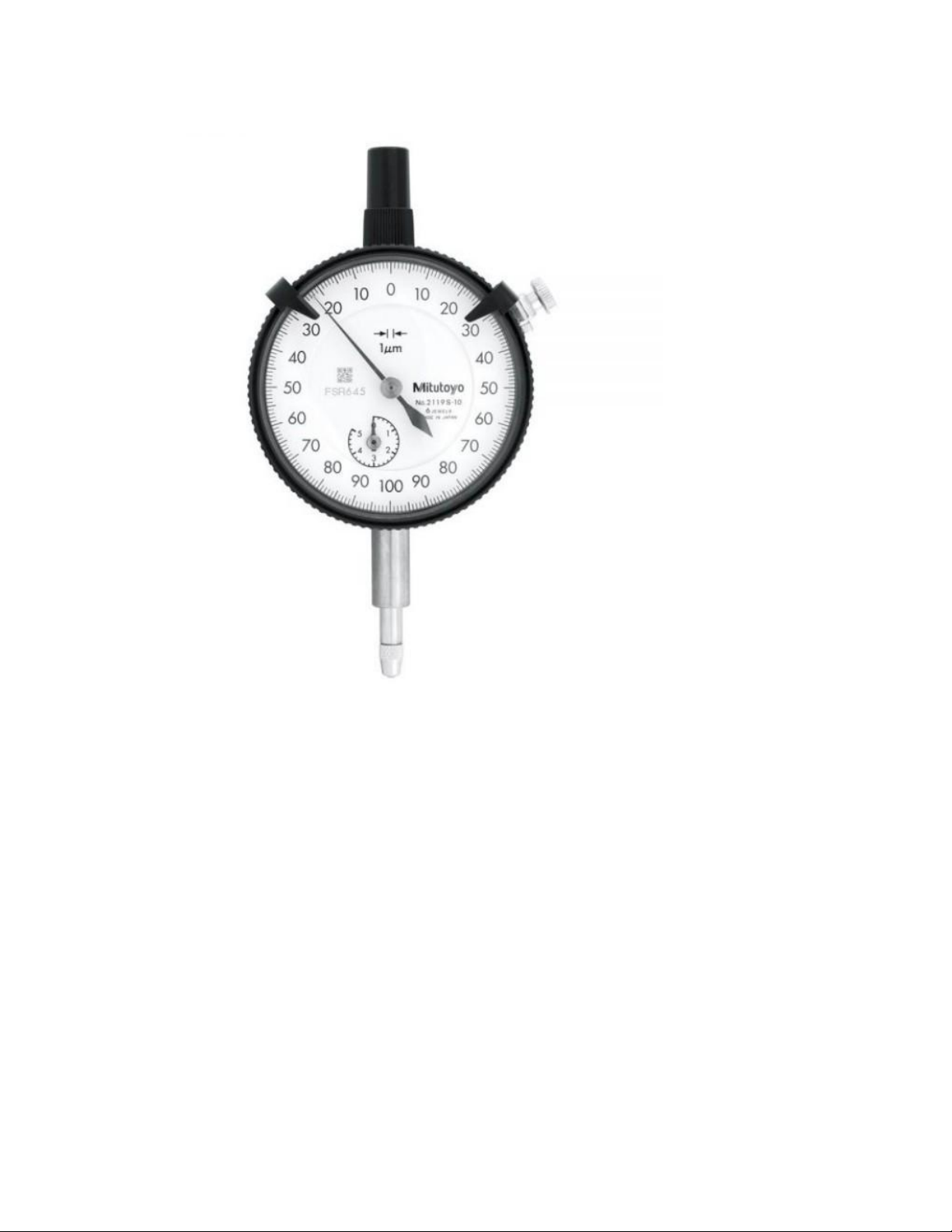

*Đồng hồ so cơ khí: Đối với đồng hồ đo tiêu chuẩn thì bộ phận đầu đo, trục đo có thể
di chuyển lên xuống được. Vạch chia nằm trong khoảng 0,01mm tới 0,001mm cùng
phạm vi đo nằm trong khoảng 0 – 1mm hoặc 1 – 5mm hoặc 1 – 10mm. lOMoAR cPSD| 58702377

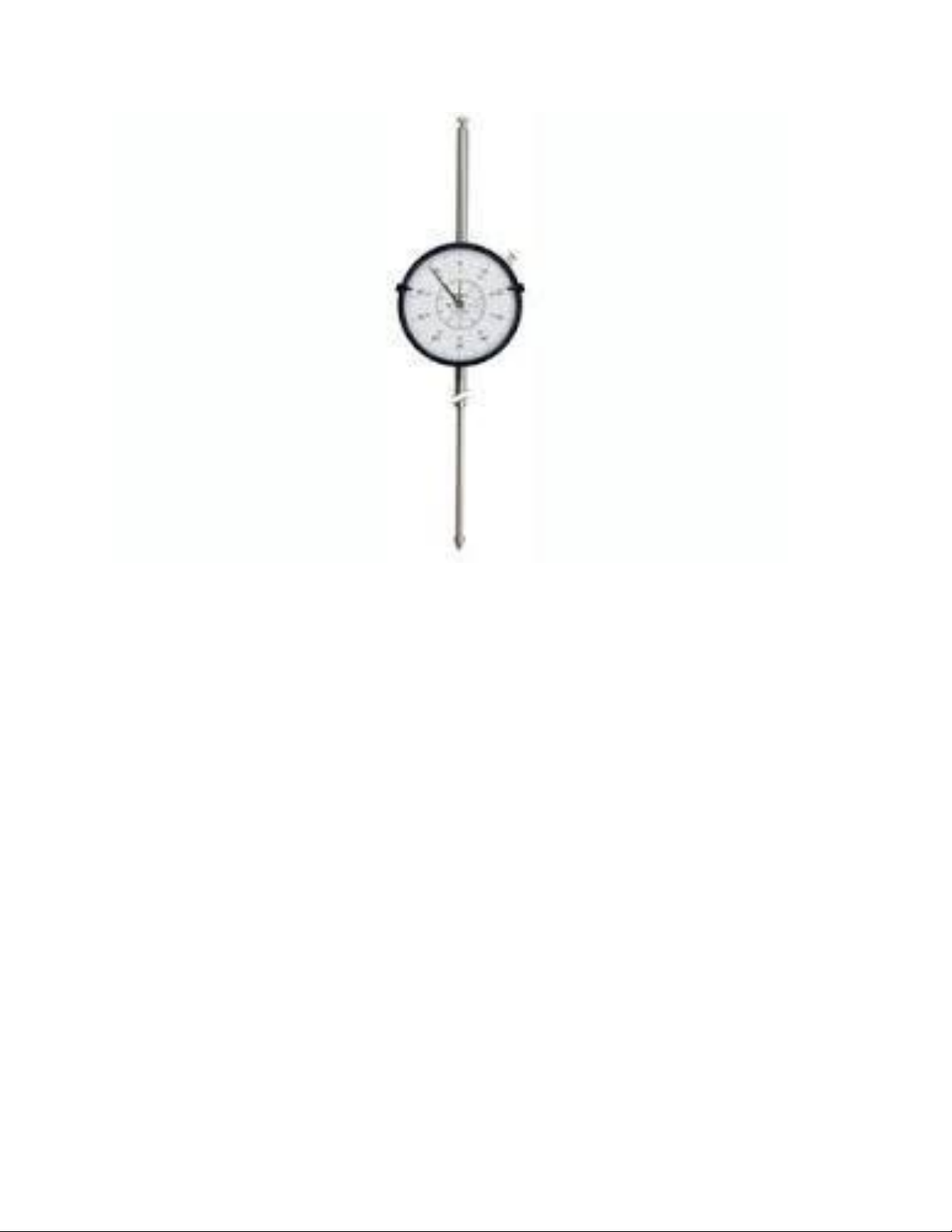

*Đồng hồ so lớn: Như tên gọi của mình, đồng hồ so dài có phạm vi đo lớn từ 20mm
đến 100mm, vạch chia từ 0.01mm. lOMoAR cPSD| 58702377

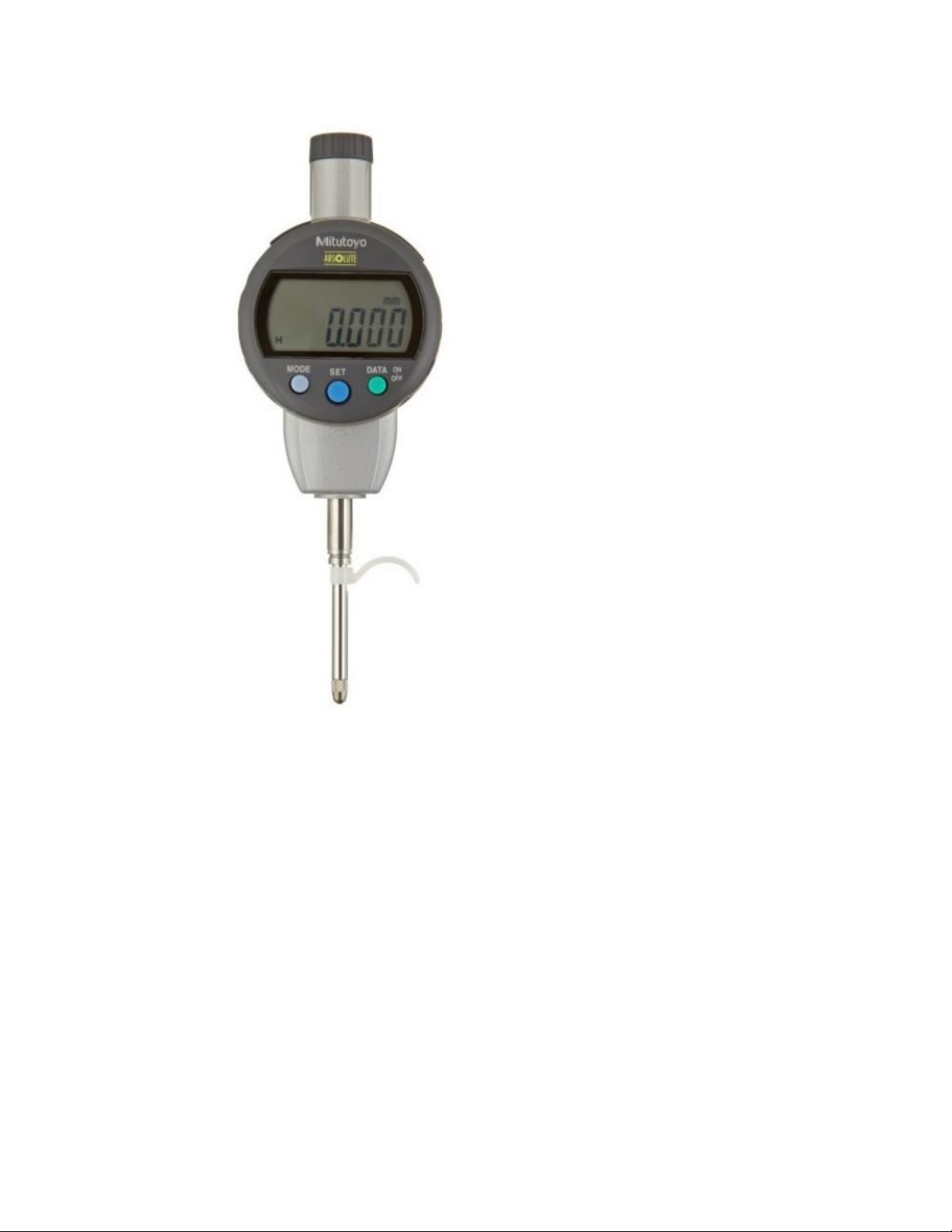

*Đồng hồ so điện tử: Khác với đồng hồ so cơ khí, đồng hồ so điện tử cho phép đo trên
các địa hình, môi trường to nhỏ khác nhau. Các thông số kỹ thuật đều được đo lường và
hiển thị dưới dạng điện tử với nhiều chức năng tiện lợi như: •
Tùy chọn phạm vi đo và độ chia vạch. •
Dễ dàng điều chỉnh về “0” bất kỳ vị trí nào cho phạm vi đo. •
Lưu trữ, trị số đo hiện tại, trị số nhỏ nhất, lớn nhất. lOMoAR cPSD| 58702377
IV.Cách đọc và sử dụng đồng hồ so
Với các thiết kế đơn giản thì với các bạn kỹ sư hoặc có 1 chút kiến thức về các loại đồng
hồ so thì nó không quá khó. Đối với các dòng thiết bị đồng hồ điện tử thì sẽ có kết quả đo
hiển thị rất rõ ràng trên màn hình, còn với các loại tích hợp kỹ thuật số thì sao ? vì loại
này không mấy được ưa chuộng , số nhảy quá nhanh khi rà mặt phẳng khó nhận biết
chính xác sự thay đổi. Còn đồng hồ so cơ khí thì di chuyển vị trí đặt đồng hồ so, kim chỉ
thị di chuyển giúp dễ quan sát hơn.
Cách đọc: Ở vòng trên thước nhỏ số nguyên mm được đọc theo kim chỉ số ,thanh đo sẽ
dịch chuyển 1mm nếu kim chỉ được 1 vạch. Phần trăm mm đọc theo kim chỉ trên kích thước lớn.
Khi sử dụng đồng hồ so bạn cần tuân thủ các bước sau:
Thứ nhất: Chuẩn bị không gian, đồng hồ so cũng như vật đo để tiến hành thực hiện đo lường. lOMoAR cPSD| 58702377
Thứ 2: Kiểm tra tình trạng đồng hồ và phải chắc chắn nó còn hoạt động tốt.
Thứ 3: Gắn cố định đồng hồ với các vật cần đo trên giá đỡ. Hãy chỉnh vòng hiển thị
thang đo về 0 và tiến hành đo.
Thứ 4: Hãy chỉnh vật cần đo tiếp xúc đầu đo của đồng hồ rồi đọc giá trị kim chỉ vạch
hoặc trên mặt số. Bạn nên đo 1 đến 3 lần để đảm bảo cho kết quả chính xác nhất.
Chú ý: Hãy kiểm tra độ ổn định của chỉ số đồng hồ so với phương pháp nâng và thả thanh
đo cho rơi tự do, số đọc không được khác nhau quá 0,5 vạch chia.
V.Cách bảo quản đồng hồ so
Bạn không nên để thiết bị ở nơi độ ẩm cao
Không tra dầu, mỡ vào trục đo
Tránh va đập, sử dụng đồng hồ nhẹ nhàng
Bạn không nên nhấn tay vào thanh đo nó làm thanh đo di chuyển mạnh
