UART (RS232, COMPORT) 1. Giới thiệu về UART
- Là giao thức truyền thông sử dụng giao tiếp nối tiếp bất đồng bộ, tốc độ có thể được cấu hình

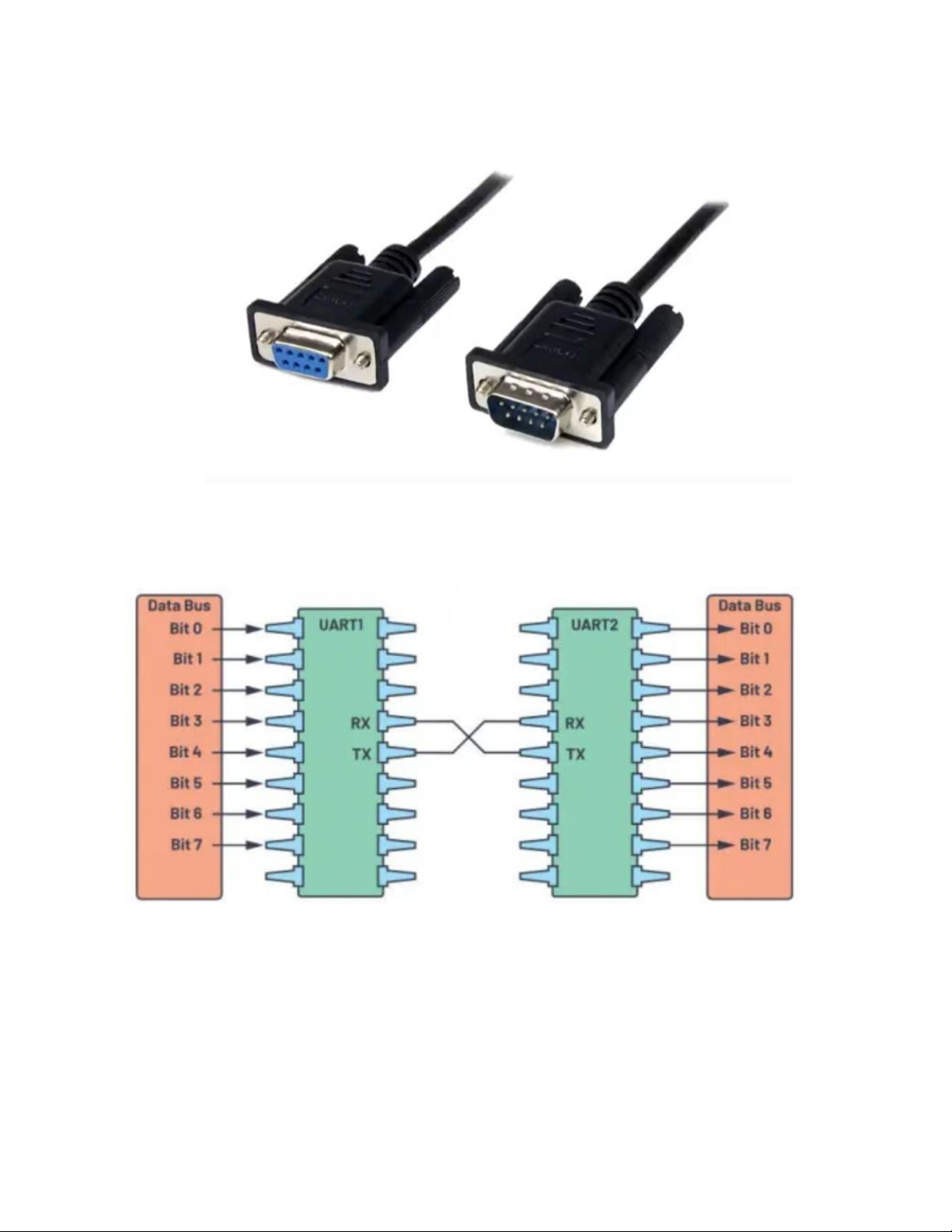

- Bao gồm 2 đường dây tín hiệu: Transmitter (Tx) để truyền dữ liệu và Receiver (Rx) để nhận dữ liệu 2. Đặc điểm
*Tốc độ truyền: 2 thiết bị phải thống nhất tốc độ truyền (Baud rate). Một số baud rate thường
dùng: 9600, 19200,115200, …
*Khung truyền: Khung truyền của 2 bên cần được cấu hình giống nhau. Khung truyền của
UART sẽ có từ 5 – 9 bit. lOMoAR cPSD| 58728417

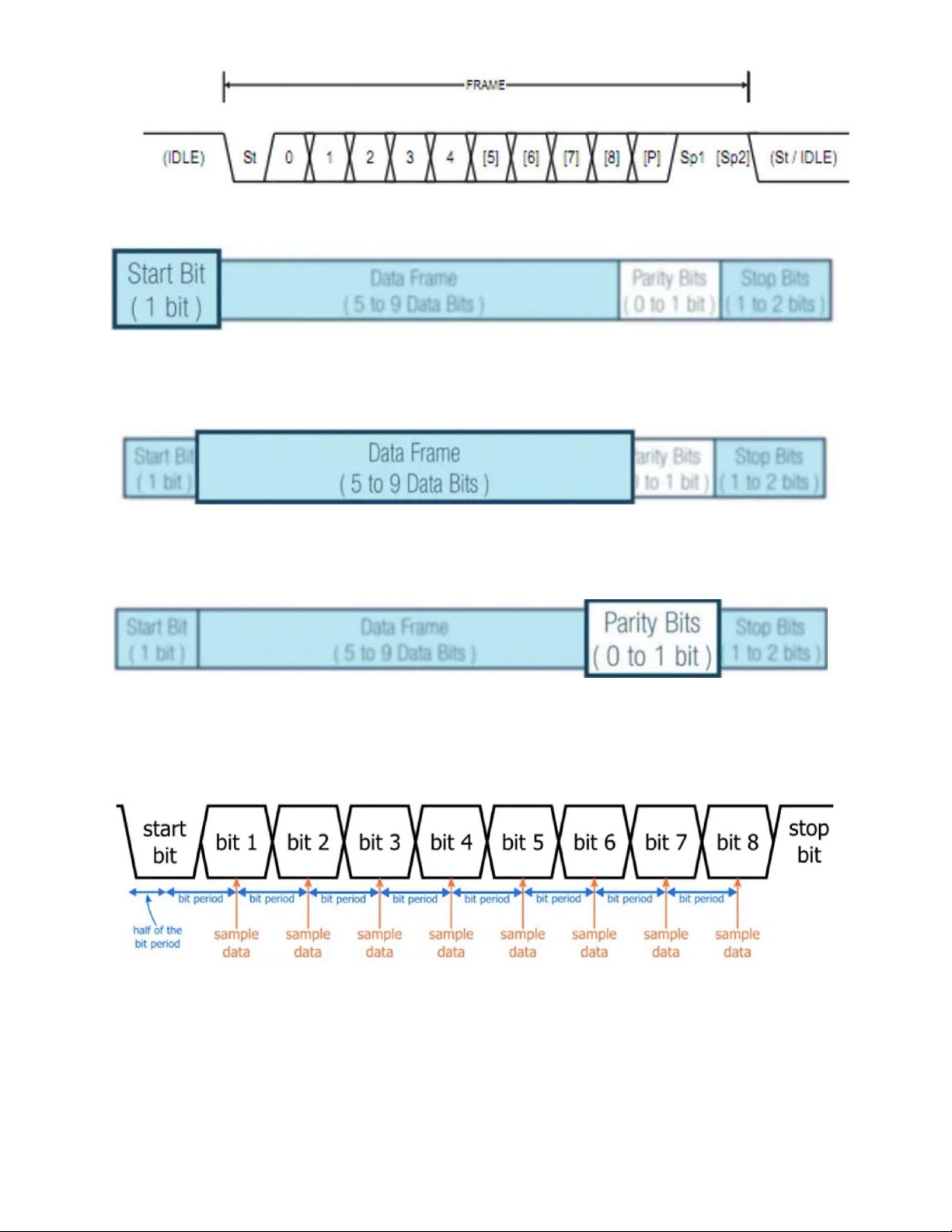

- Start bit: Chiếm 1 bit, giá trị của start bit luôn là 0
- Khung dữ liệu: Có độ dài từ 5 – 9 bit, dữ liệu được truyền với bit có trọng số bé nhất (LSB) trước tiên.
- Parity bit: Có thể có hoặc không, dùng để kiểm tra lỗi, có thể sử dụng Bit Parity mode chẵn hoặc mode lẻ
- Stop bit: Có thể có 1 hoặc 2 bit, giá trị của Stop bit luôn là mức cao*Quá trình nhận dữ
liệu của máy nhận: 3. Ưu điểm
- Ít dây kết nối vật lý. - Cấu hình đơn giản.
- Kích thước dữ liệu có thể cấu hình. lOMoAR cPSD| 58728417
- Tốc độ truyền có thể cấu hình.
- Có thể cấu hình chế độ Full Duplex (truyền & nhận đồng thời).
- Có cơ chế nhận diện lỗi (có thể phát hiện lỗi 1 bit). 4. Nhược điểm

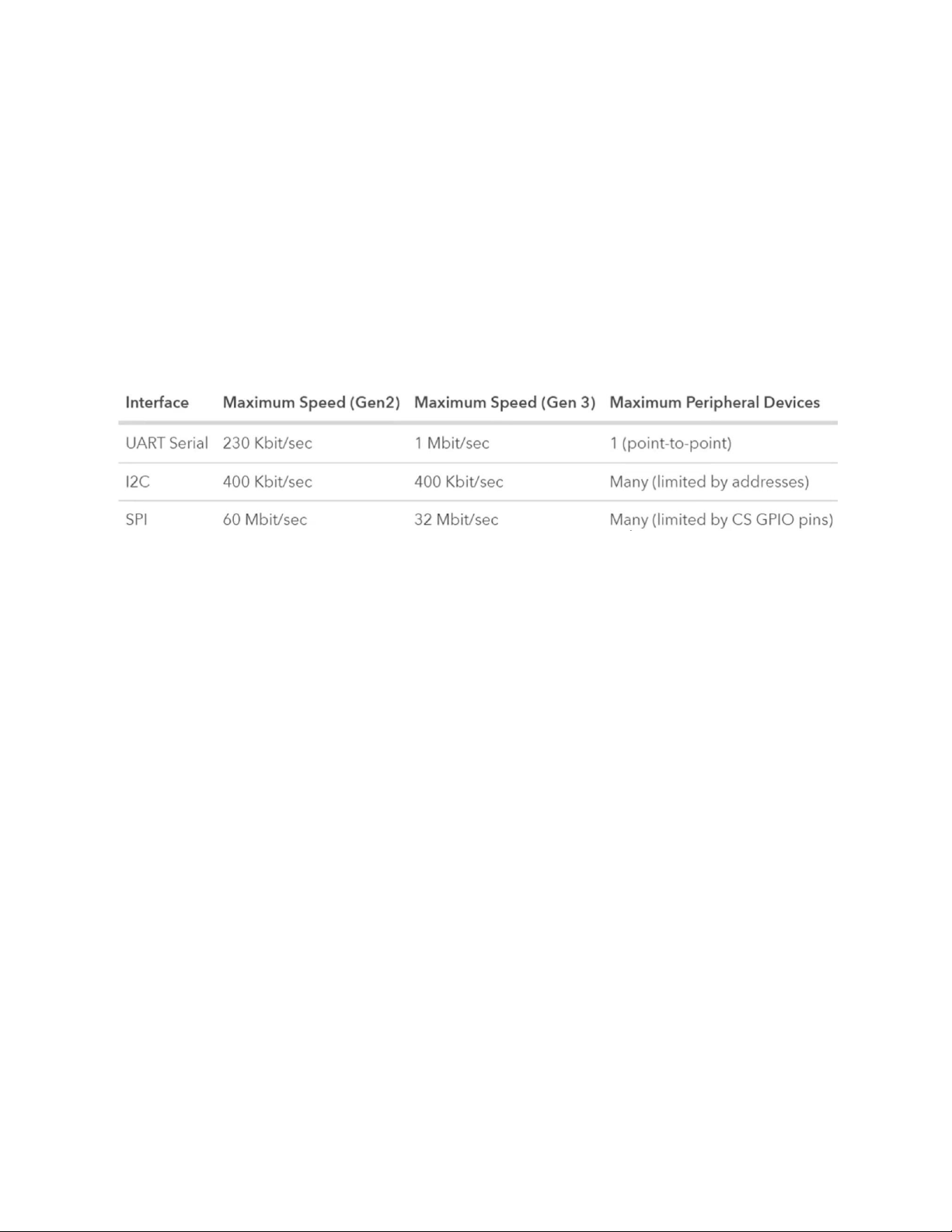

- Tốc độ giao tiếp chậm
- Chỉ giao tiếp được giữa 2 thiết bị
- Hiệu suất truyền không cao
