lOMoAR cPSD| 61548706 BÁO CÁO THỰC HÀNH
Bài 5: KHẢO SÁT ĐẶC TUYẾN VOLT-AMPERE TRANSISTOR BJT
Họ và tên: Ngô Hoàng Phúc MSSV: 20225903
Bài 1: Khảo sát đặc tuyến V-A của transistor trong mạch E-chung ở Hình 1.

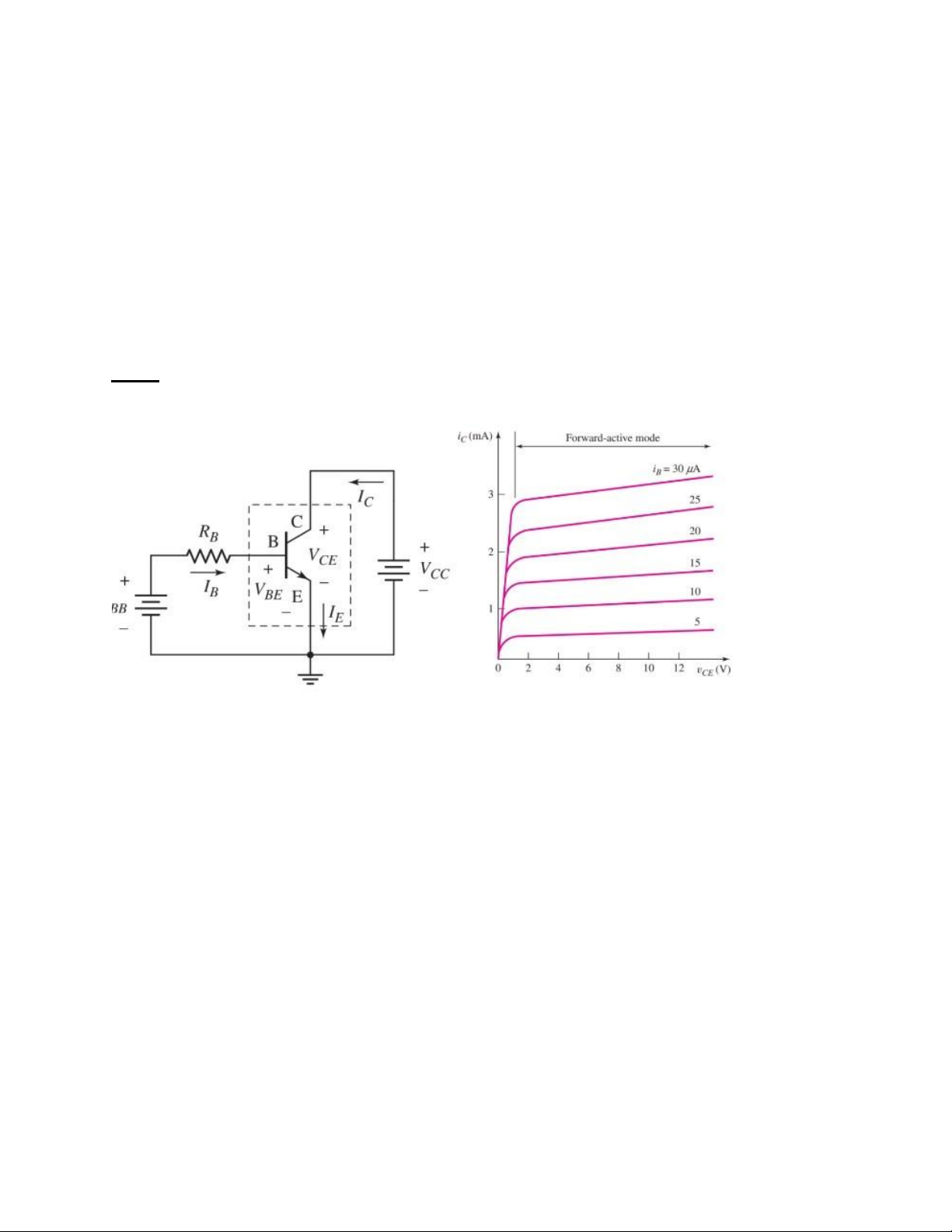

Hình 1: Mạch E-chung và đặc tính V-A của transistor. lOMoAR cPSD| 61548706 lOMoAR cPSD| 61548706
• Sử dụng đồng hồ đa năng để đo giá trị dòng điện qua cực Base (IB) và giá trị
dòng điện qua cực Collector (IC) của transistor. Tính toán hệ số khuếch đại dòng điện β của transistor:
- Kết quả đo được ở VBB = 3V và VCC = 10V:
IB = 23.8 µA và IC = 7.3 mA - Từ đó tính được: β = IB/IC = 306.7
• Giữ VBB = 3V (và dòng IB không đổi), lần lượt giảm giá trị VCC xuống các
mức: 9V, 8V, ..., 1V, 0.5V, 0V. Sử dụng đồng hồ đa năng để đo giá trị dòng IC
ứng với mỗi giá trị của VCC. Ghi lại kết quả đo được. VCC(V) IB (µA) IC (mA) Β 9 23,8 7.3 306,7 8 23,8 7.3 306,7 1 23,7 6.8 286,9 0.9 23,7 6,73 283,9 0.7 23,7 6,7 282,7 0.5 23,7 6,67 281,4 0.3 23,6 6,65 281,7 0 24,5 0,00 0 VBB = 5V VCC(V) IB (µA) IC (mA) β 9 43,4 13,6 313,3 8 43,3 13,40 309,4 1 43,2 12,32 285,18 0.9 43,2 12,27 284,0 0.7 43,2 12,25 283,5 0.5 43,1 12,10 280,7 0.3 43,1 12,00 278,4 0 44 0,00 0 VBB = 4V lOMoAR cPSD| 61548706 VCC(V) IB (µA) IC (mA) β 9 33,7 10,40 308,6 8 33,7 10,30 305,6 1 33,5 9,63 287,4 0.9 33,5 9,6 286,5 0.7 33,5 9,56 285,3 0.5 33,5 9,52 284,1 0.3 33,5 9,49 283,2 0 33,9 0,00 0 VBB = 2V VCC(V) IB (µA) IC (mA) β 9 14,0 4,25 303,5 8 14,0 4,22 301,4 1 14,0 4,00 285,7 0.9 14,0 3,96 282,8 0.7 14,0 3,94 281,4 0.5 14,0 3,92 280,0 0.3 14,0 3,90 278,5 0 14,8 0,00 0 VBB = 1V VCC(V) IB (µA) IC (mA) β 9 4,5 1,31 291,1 8 4,5 1,31 291,1 1 4,5 1,25 277,7 0.9 4,5 1,24 275,5 0.7 4,5 1,24 275,5 0.5 4,5 1,24 275,5 0.3 4,5 1,22 271,1 0 5,3 0,00 0

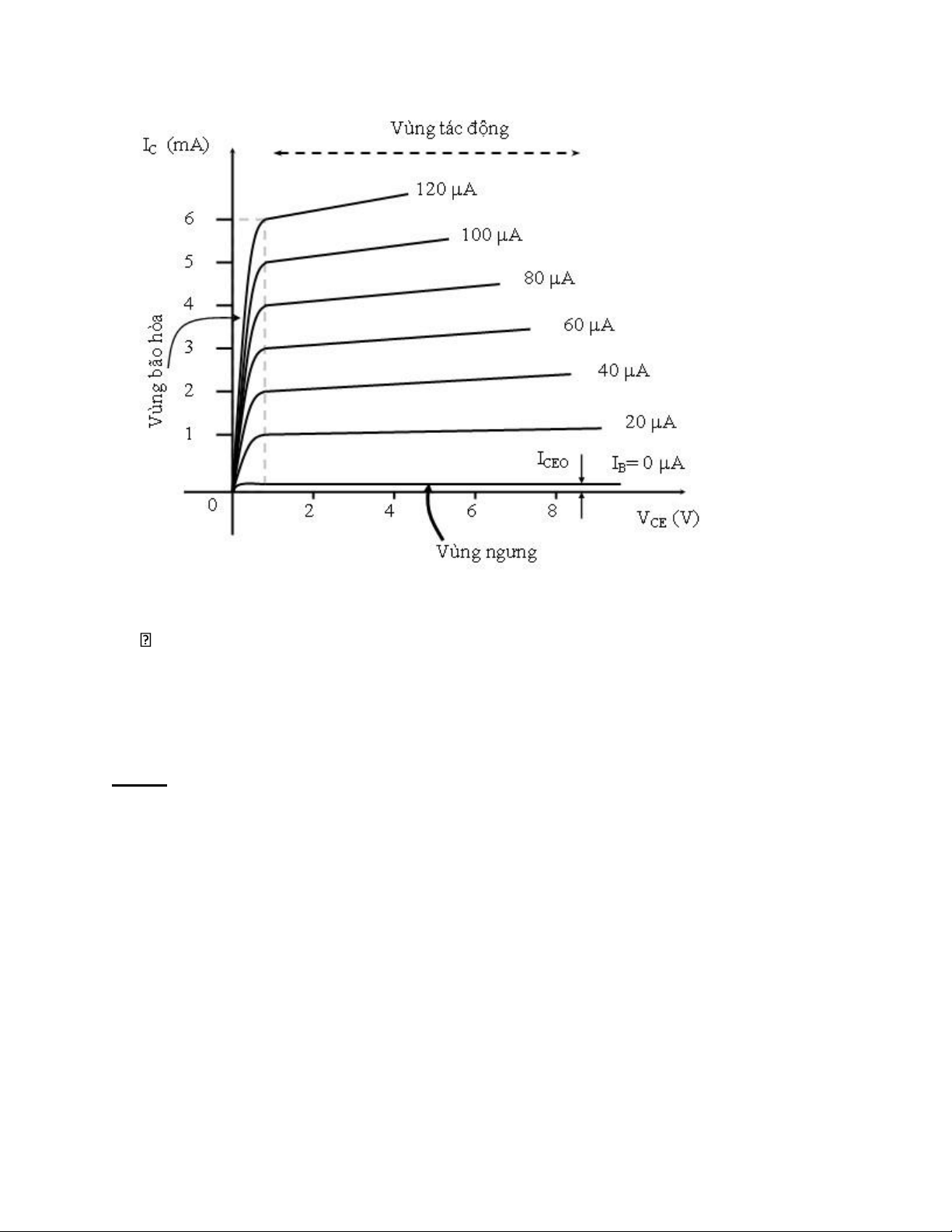

• Vẽ đặc tuyến V-A của transistor ứng với các giá trị khác nhau của IB: lOMoAR cPSD| 61548706
 Nhận xét kết quả thu được và so sánh với lý thuyết:
1. β xấp xỉ với lý thuyết ~ 300
2. Khi VCC thay đổi thì β cũng thay đổi , độ chính xác của β giảm dần thì VCC giảm
3. Khi thay đổi VCC thì IB hầu như giữ nguyên giá trị Bài 2: lOMoAR cPSD| 61548706

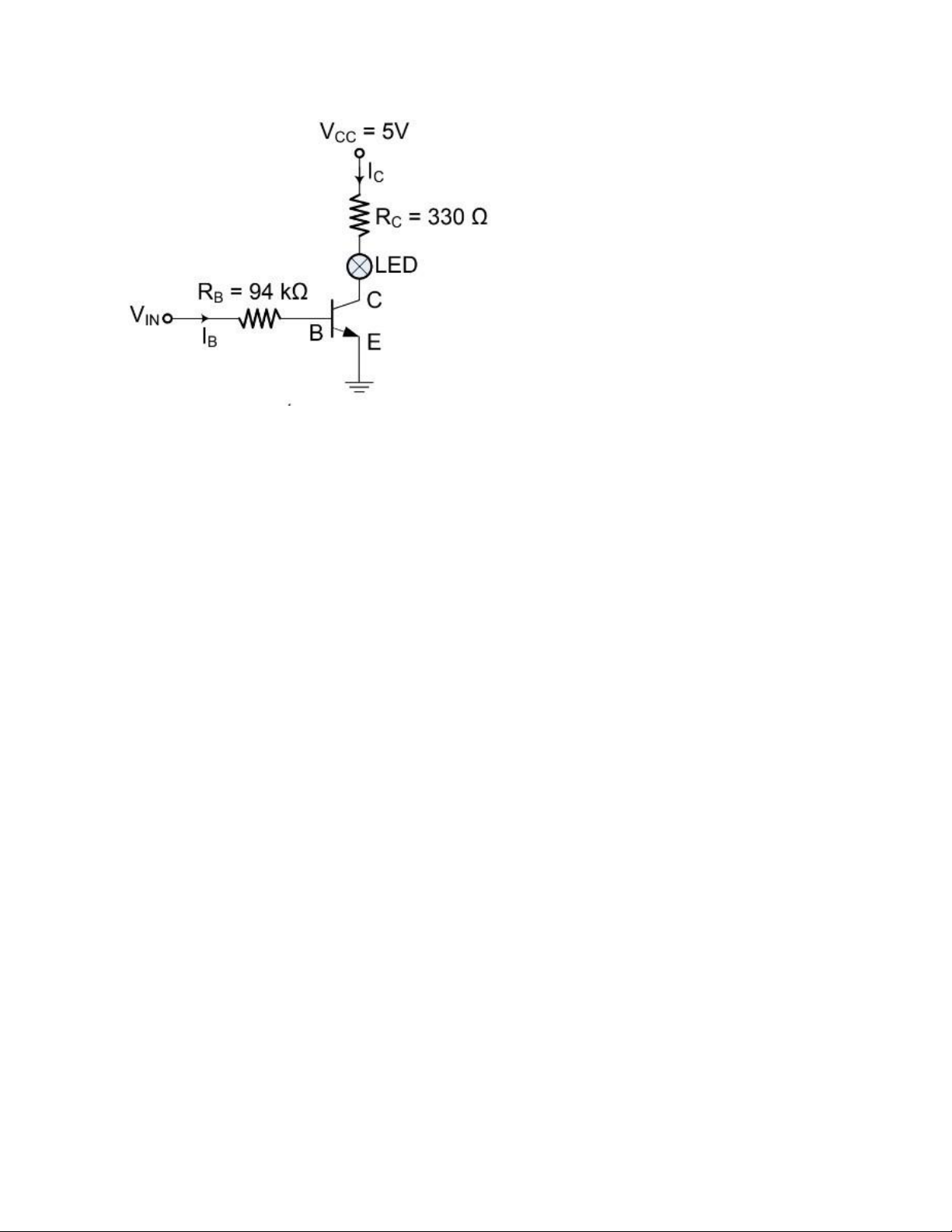

Hình 2: Mạch công tắc sử dụng transistor BJT. lOMoAR cPSD| 61548706 lOMoAR cPSD| 61548706
• Quan sát LED khi VIN = 0V và khi VIN > 0V, giải thích hiện tượng : 1. Khi Vin =0 đèn tắt 2.
Từ Vin=0.5V trở đi đèn bắt đầu sáng 3.
Giải thích: Khi Vin tăng , kéo theo dòng điện chạy qua đèn cũng
tăng, đến 1 thời điểm nhất định bằng với V hiệu dụng của đèn thì đèn sáng •
Tăng dần giá trị của VIN từ 0V đến 10V đồng thời quan sát độ sáng của LED.
Giải thích hiện tượng: 
Đèn bắt đầu sáng khi VIN =0 và tăng dần độ sáng, sáng nhất khi Vin =10V 
Dòng điện qua đèn tăng nên độ sáng của đèn cũng tăng
• Sử dụng đồng hồ đa năng để do dòng điện IC (qua điện trở RC và LED) ứng với
các giá trị VIN = 1V, VIN = 3V, VIN = 5V, VIN = 7V, VIN = 9V. Ghi lại và giải
thich kết quả đo được. VIN(V) IC(A) (mA) 1 0.128 3 6.46 5 9.31 7 9.40 9 9.45 10 9.47
