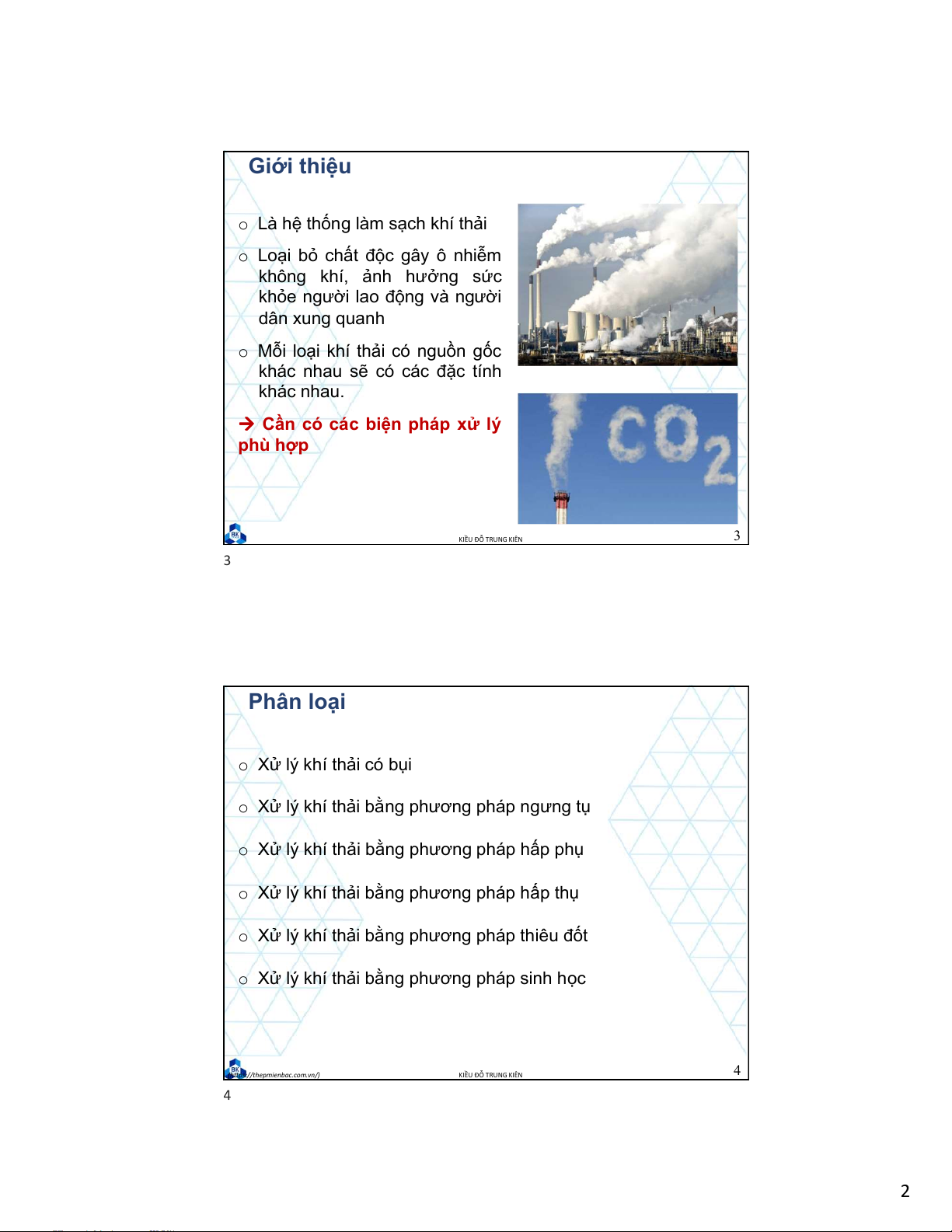

Giới thiệu
o Là hệ thống làm sạch khí thải
o Loại bỏ chất độc gây ô nhiễm
không khí, ảnh hưởng sức
khỏe người lao động và người dân xung quanh
o Mỗi loại khí thải có nguồn gốc
khác nhau sẽ có các đặc tính khác nhau.
 Cần có các biện pháp xử lý phù hợp 3 KIỀU ĐỖ TRUNG KIÊN 3 Phân loại
o Xử lý khí thải có bụi
o Xử lý khí thải bằng phương pháp ngưng tụ
o Xử lý khí thải bằng phương pháp hấp phụ
o Xử lý khí thải bằng phương pháp hấp thụ
o Xử lý khí thải bằng phương pháp thiêu đốt
o Xử lý khí thải bằng phương pháp sinh học 4
(https://thepmienbac.com.vn/) KIỀU ĐỖ TRUNG KIÊN 4 2

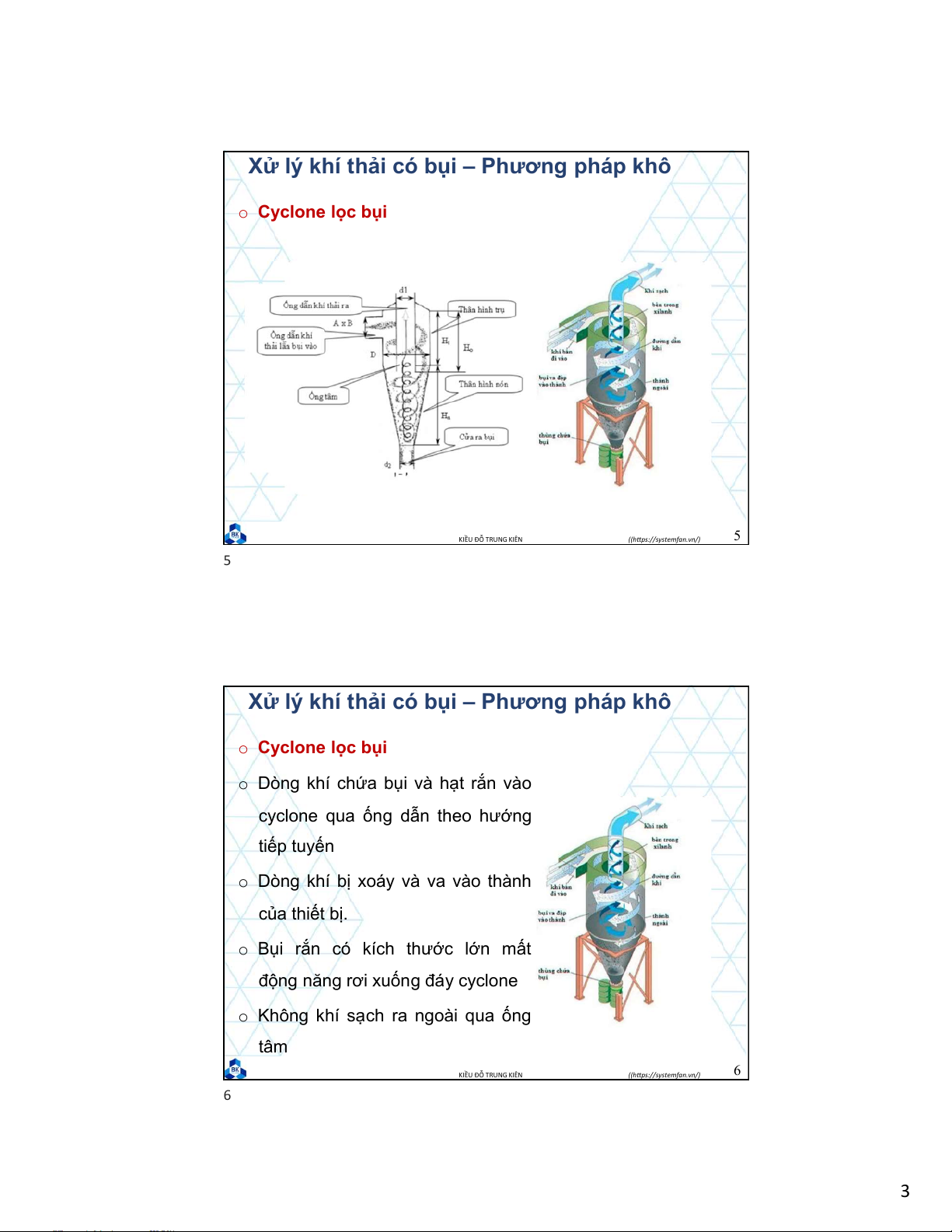

Xử lý khí thải có bụi – Phương pháp khô o Cyclone lọc bụi 5 KIỀU ĐỖ TRUNG KIÊN
((https://systemfan.vn/) 5
Xử lý khí thải có bụi – Phương pháp khô o Cyclone lọc bụi
o Dòng khí chứa bụi và hạt rắn vào
cyclone qua ống dẫn theo hướng tiếp tuyến
o Dòng khí bị xoáy và va vào thành của thiết bị.
o Bụi rắn có kích thước lớn mất
động năng rơi xuống đáy cyclone
o Không khí sạch ra ngoài qua ống tâm 6 KIỀU ĐỖ TRUNG KIÊN
((https://systemfan.vn/) 6 3

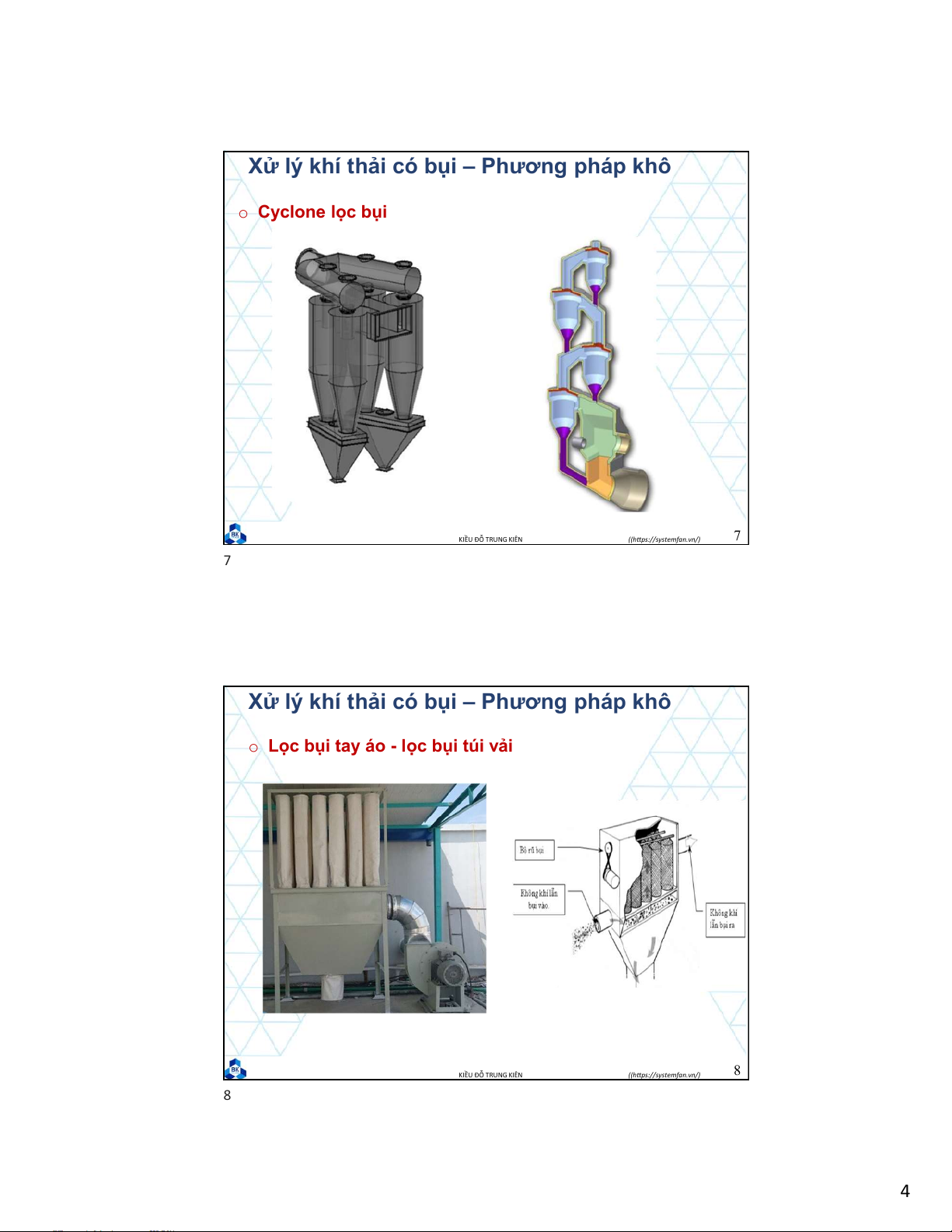

Xử lý khí thải có bụi – Phương pháp khô o Cyclone lọc bụi 7 KIỀU ĐỖ TRUNG KIÊN
((https://systemfan.vn/) 7
Xử lý khí thải có bụi – Phương pháp khô
o Lọc bụi tay áo - lọc bụi túi vải 8 KIỀU ĐỖ TRUNG KIÊN
((https://systemfan.vn/) 8 4
Xử lý khí thải có bụi – Phương pháp khô
o Lọc bụi tay áo - lọc bụi túi vải
o Dòng khí chứa bụi được đưa vào hệ thống túi vải
o Các hạt bụi bị giữ lại trong hệ thống túi vải.
o Dòng khí sạch qua túi vải ra khỏi thiết bị
o Bụi bám lên túi vải được loại bỏ
bằng hệ thống khí nén hoặc rung động 9 KIỀU ĐỖ TRUNG KIÊN
((https://systemfan.vn/) 9
Xử lý khí thải có bụi – Phương pháp khô
o Lọc bụi tay áo - lọc bụi túi vải 10 KIỀU ĐỖ TRUNG KIÊN (https://fsp.com.vn/) 10 5
Xử lý khí thải có bụi – Phương pháp khô

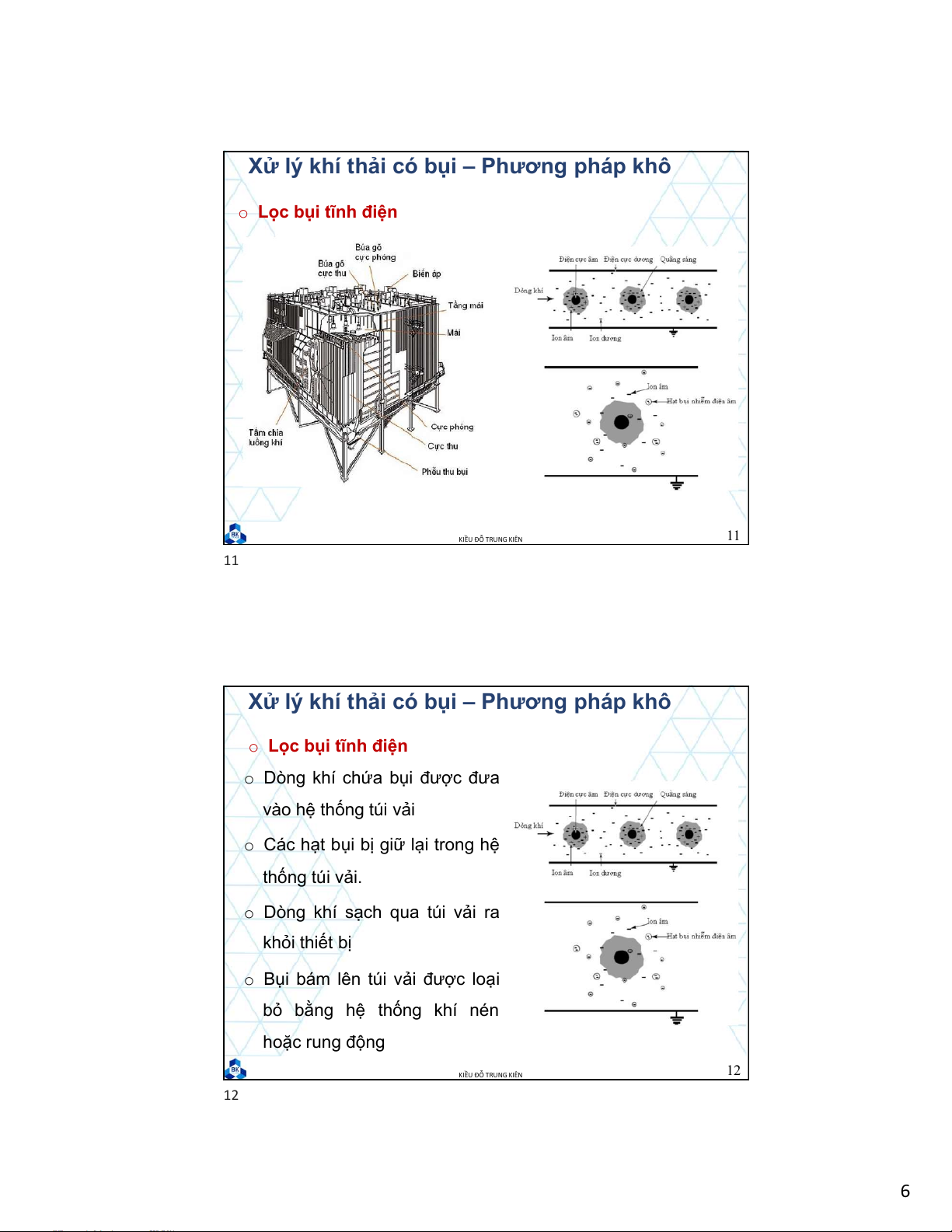

o Lọc bụi tĩnh điện 11 KIỀU ĐỖ TRUNG KIÊN 11
Xử lý khí thải có bụi – Phương pháp khô
o Lọc bụi tĩnh điện
o Dòng khí chứa bụi được đưa vào hệ thống túi vải
o Các hạt bụi bị giữ lại trong hệ thống túi vải.
o Dòng khí sạch qua túi vải ra khỏi thiết bị
o Bụi bám lên túi vải được loại
bỏ bằng hệ thống khí nén hoặc rung động 12 KIỀU ĐỖ TRUNG KIÊN 12 6
Xử lý khí thải có bụi – Phương pháp khô
o Lọc bụi tĩnh điện 13 KIỀU ĐỖ TRUNG KIÊN 13
Xử lý khí thải có bụi – Phương pháp khô
o Lọc bụi tĩnh điện 14 KIỀU ĐỖ TRUNG KIÊN
((https://systemfan.vn/) 14 7

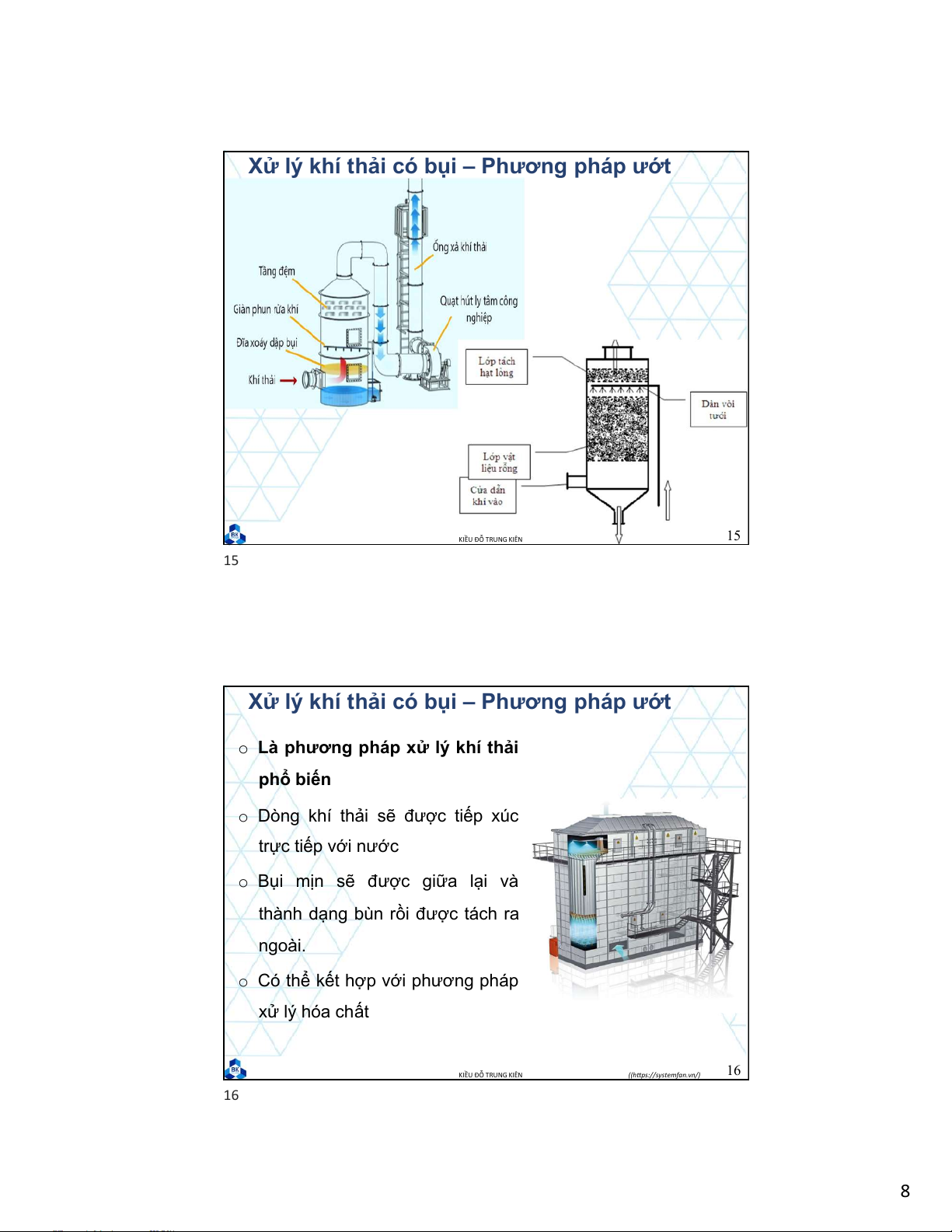

Xử lý khí thải có bụi – Phương pháp ướt 15 KIỀU ĐỖ TRUNG KIÊN 15
Xử lý khí thải có bụi – Phương pháp ướt
o Là phương pháp xử lý khí thải phổ biến
o Dòng khí thải sẽ được tiếp xúc trực tiếp với nước
o Bụi mịn sẽ được giữa lại và
thành dạng bùn rồi được tách ra ngoài.
o Có thể kết hợp với phương pháp xử lý hóa chất 16 KIỀU ĐỖ TRUNG KIÊN
((https://systemfan.vn/) 16 8

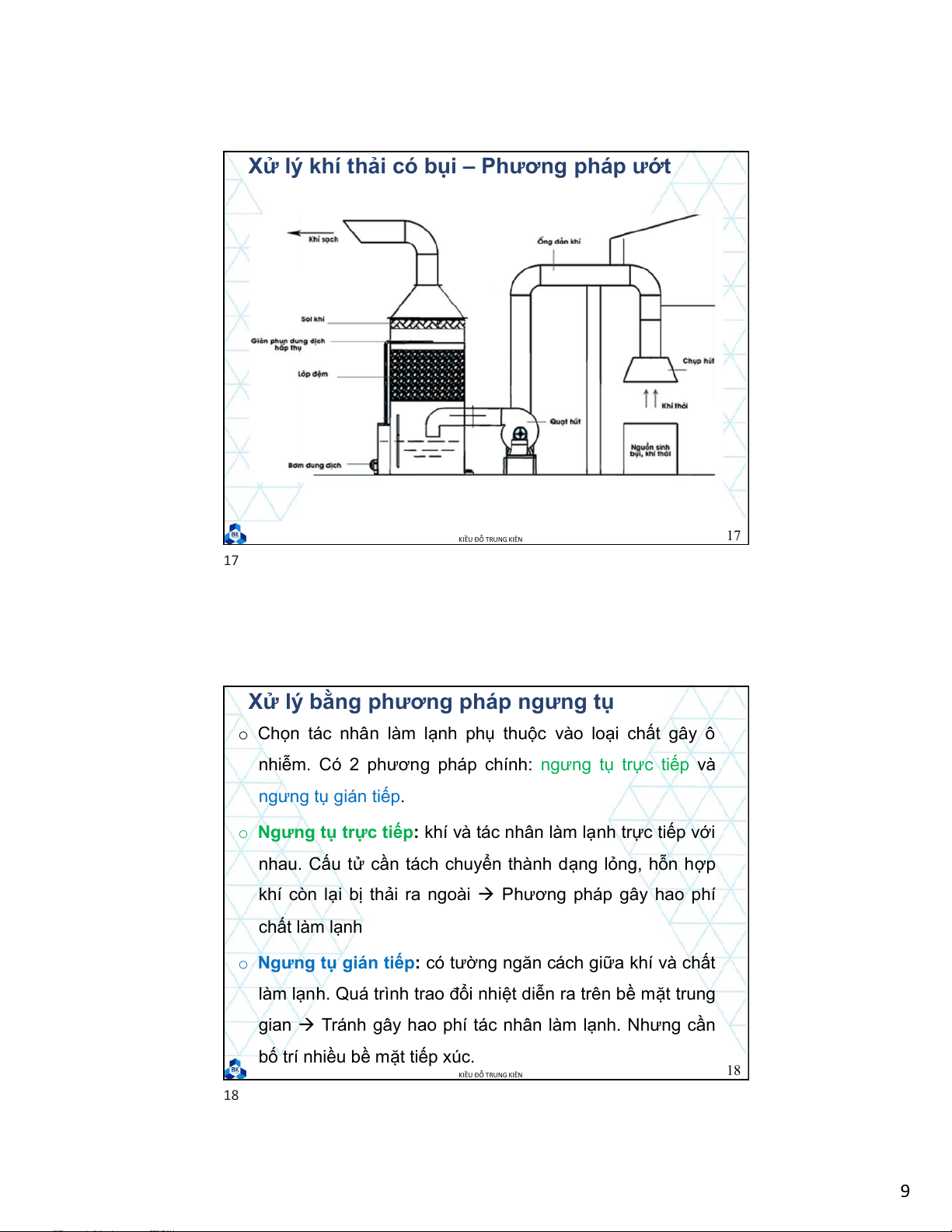

Xử lý khí thải có bụi – Phương pháp ướt 17 KIỀU ĐỖ TRUNG KIÊN 17
Xử lý bằng phương pháp ngưng tụ
o Chọn tác nhân làm lạnh phụ thuộc vào loại chất gây ô
nhiễm. Có 2 phương pháp chính: ngưng tụ trực tiếp và ngưng tụ gián tiếp.
o Ngưng tụ trực tiếp: khí và tác nhân làm lạnh trực tiếp với
nhau. Cấu tử cần tách chuyển thành dạng lỏng, hỗn hợp
khí còn lại bị thải ra ngoài  Phương pháp gây hao phí chất làm lạnh
o Ngưng tụ gián tiếp: có tường ngăn cách giữa khí và chất
làm lạnh. Quá trình trao đổi nhiệt diễn ra trên bề mặt trung
gian  Tránh gây hao phí tác nhân làm lạnh. Nhưng cần
bố trí nhiều bề mặt tiếp xúc. 18 KIỀU ĐỖ TRUNG KIÊN 18 9

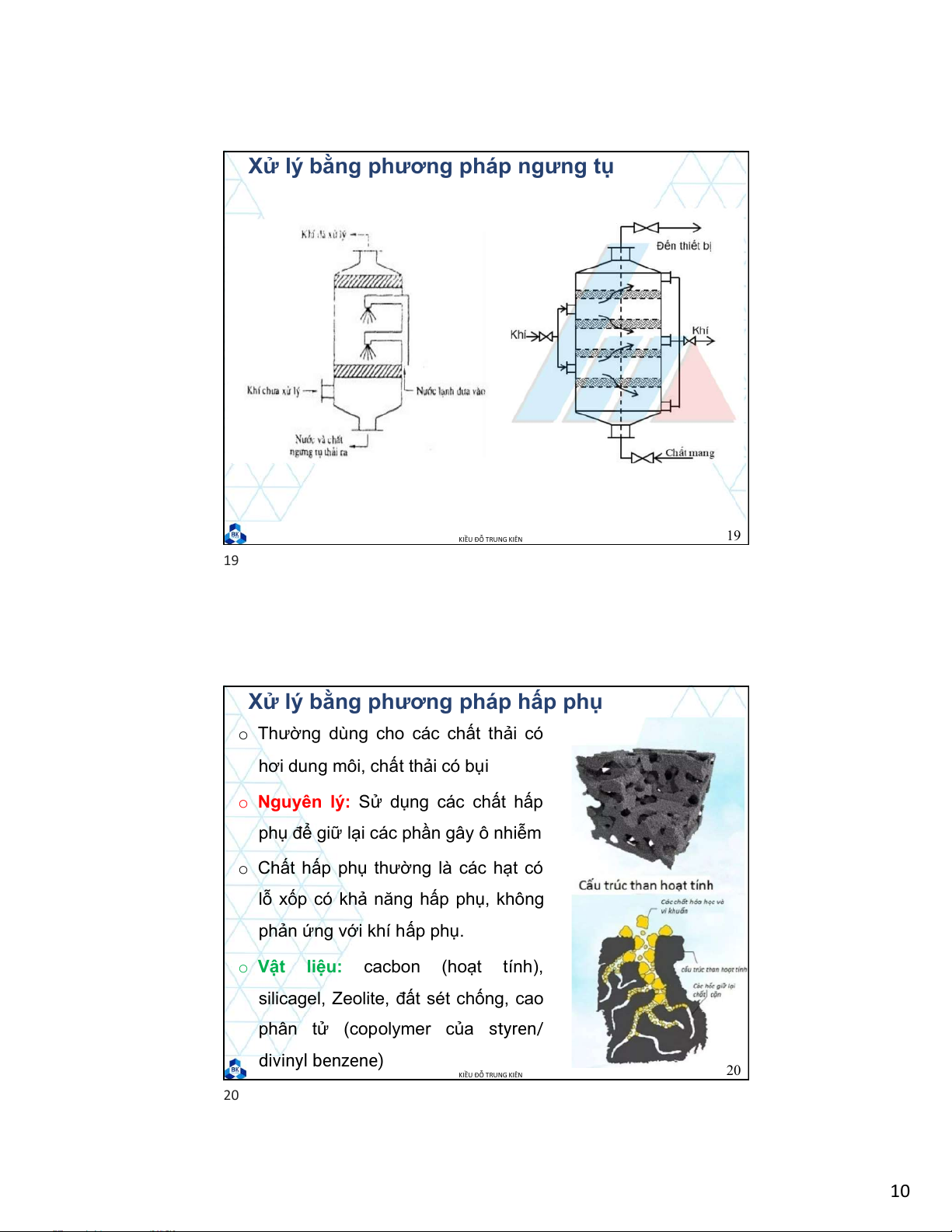

Xử lý bằng phương pháp ngưng tụ 19 KIỀU ĐỖ TRUNG KIÊN 19
Xử lý bằng phương pháp hấp phụ
o Thường dùng cho các chất thải có
hơi dung môi, chất thải có bụi
o Nguyên lý: Sử dụng các chất hấp
phụ để giữ lại các phần gây ô nhiễm
o Chất hấp phụ thường là các hạt có
lỗ xốp có khả năng hấp phụ, không
phản ứng với khí hấp phụ. o Vật liệu: cacbon (hoạt tính),
silicagel, Zeolite, đất sét chống, cao
phân tử (copolymer của styren/ divinyl benzene) 20 KIỀU ĐỖ TRUNG KIÊN 20 10

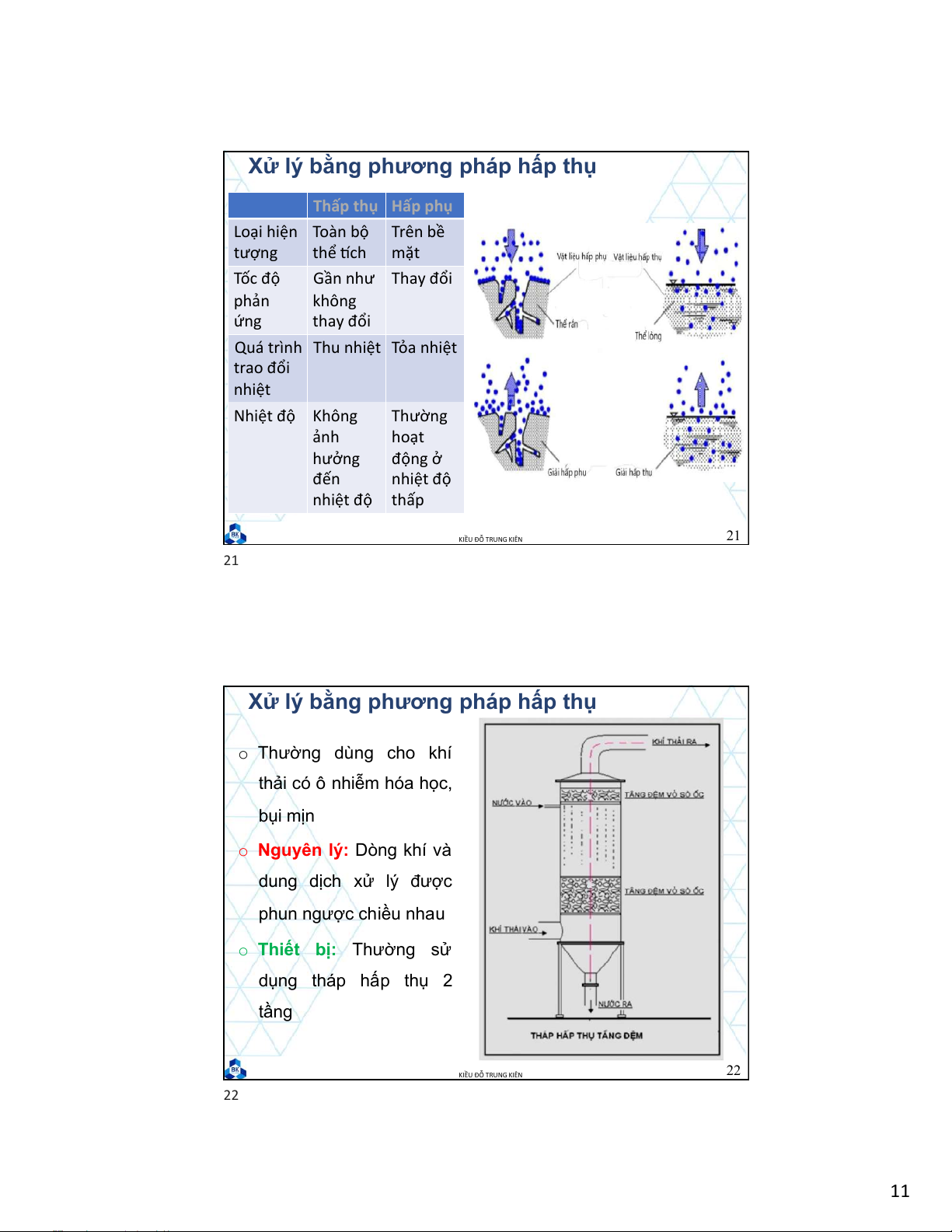

Xử lý bằng phương pháp hấp thụ
Thấp thụ Hấp phụ Loại hiện Toàn bộ Trên bề tượng thể tích mặt Tốc độ Gần như Thay đổi phản không ứng thay đổi
Quá trình Thu nhiệt Tỏa nhiệt trao đổi nhiệt Nhiệt độ Không Thường ảnh hoạt hưởng động ở đến nhiệt độ nhiệt độ thấp 21 KIỀU ĐỖ TRUNG KIÊN 21
Xử lý bằng phương pháp hấp thụ o Thường dùng cho khí
thải có ô nhiễm hóa học, bụi mịn
o Nguyên lý: Dòng khí và dung dịch xử lý được phun ngược chiều nhau o Thiết bị: Thường sử dụng tháp hấp thụ 2 tầng 22 KIỀU ĐỖ TRUNG KIÊN 22 11

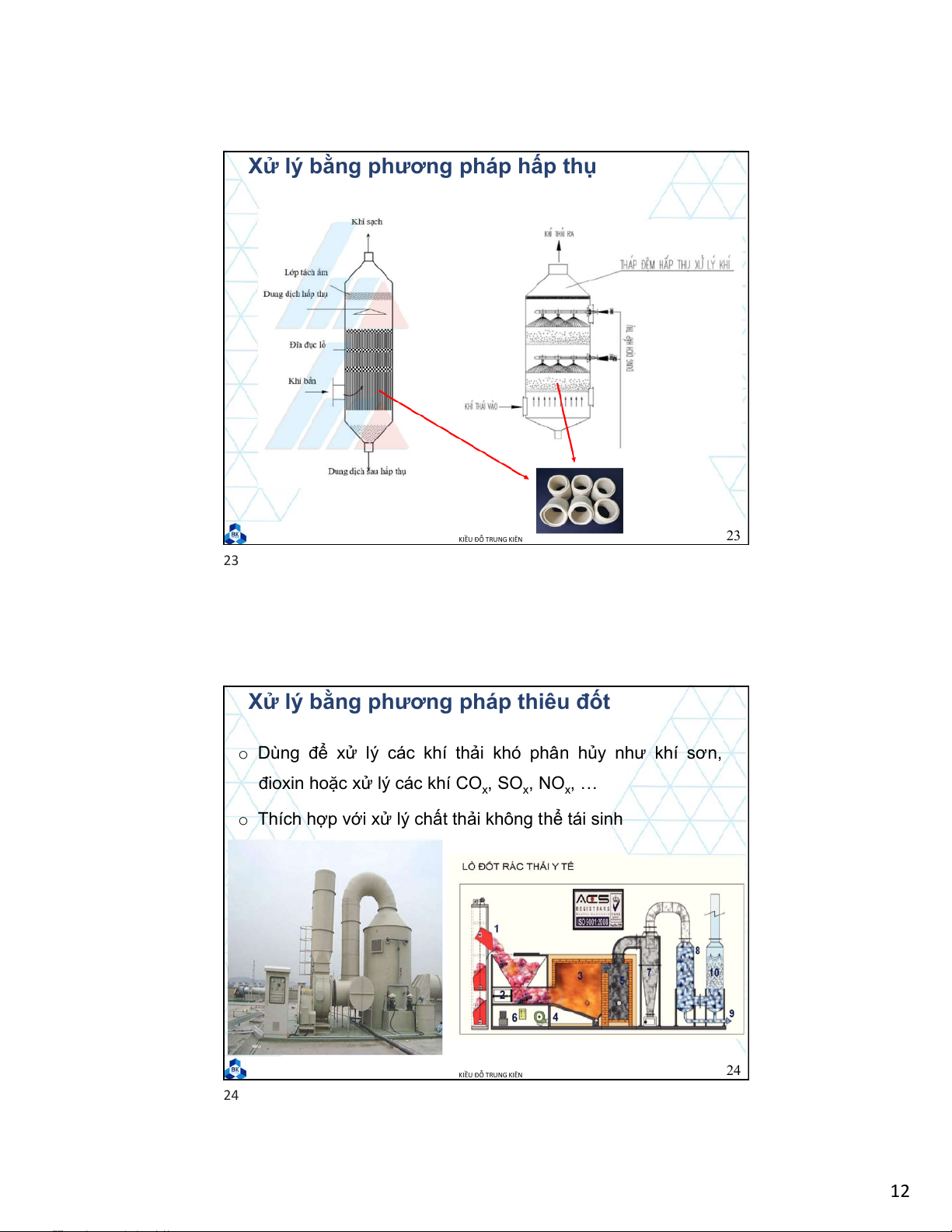

Xử lý bằng phương pháp hấp thụ 23 KIỀU ĐỖ TRUNG KIÊN 23
Xử lý bằng phương pháp thiêu đốt
o Dùng để xử lý các khí thải khó phân hủy như khí sơn,
đioxin hoặc xử lý các khí COx, SOx, NOx, …
o Thích hợp với xử lý chất thải không thể tái sinh 24 KIỀU ĐỖ TRUNG KIÊN 24 12

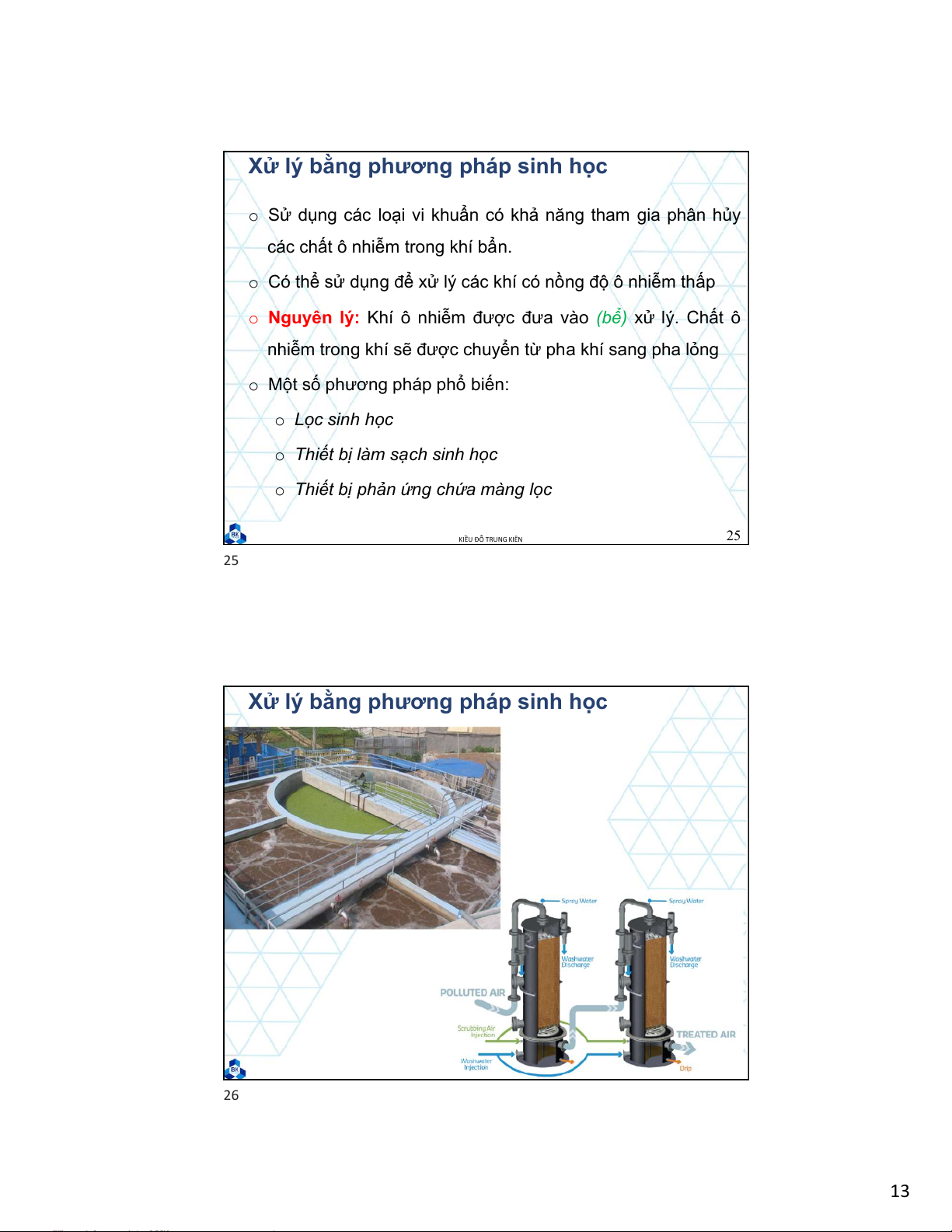

Xử lý bằng phương pháp sinh học
o Sử dụng các loại vi khuẩn có khả năng tham gia phân hủy
các chất ô nhiễm trong khí bẩn.
o Có thể sử dụng để xử lý các khí có nồng độ ô nhiễm thấp
o Nguyên lý: Khí ô nhiễm được đưa vào (bể) xử lý. Chất ô
nhiễm trong khí sẽ được chuyển từ pha khí sang pha lỏng
o Một số phương pháp phổ biến: o Lọc sinh học
o Thiết bị làm sạch sinh học
o Thiết bị phản ứng chứa màng lọc 25 KIỀU ĐỖ TRUNG KIÊN 25
Xử lý bằng phương pháp sinh học 26 13 27 KIỀU ĐỖ TRUNG KIÊN 27 28 KIỀU ĐỖ TRUNG KIÊN 28 14 29 KIỀU ĐỖ TRUNG KIÊN 29 15
