TRƯỜNG ĐẠI HỌC XÂY DỰNG KÝ DUYỆT
BỘ MÔN SỨC BỀN VẬT LIỆU
BÀI TẬP LỚN SỨC BỀN VẬT LIỆU
MÃ MÔN HỌC: 8713111
NHỮNG VẤN ĐỀ ĐẶC BIỆT TRONG LÝ THUYẾT UỐN THANH
Giáo viên hướng dẫn: Nguyễn Thị Hường Mã đề Bài tập lớn:
Sinh viên thực hiện: . Lớp môn học:……
Thời gian thực hiện: Ngày bắt đầu:. 19/8/2024 Ngày kết thúc: 17/9/2024 I. NỘI DUNG
Mã đề Bài tập lớn của mỗi sinh viên được ký hiệu như sau: 1 a Tải trọng Kích thước Yêu cầu:

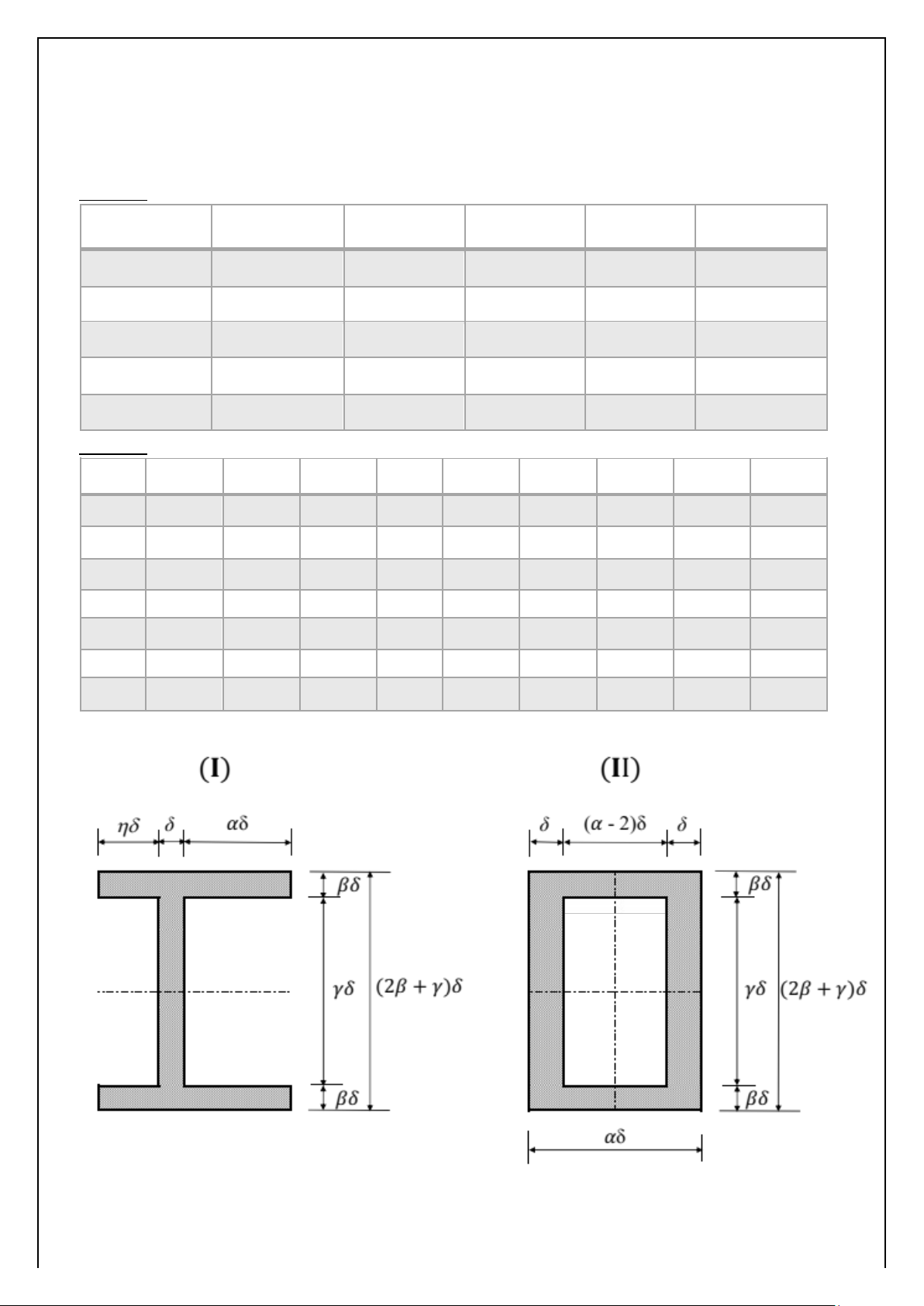

1. Tính toán và vẽ các biểu đồ ứng suất tiếp cho thanh thành mỏng tiết diện như
hình I, II với các giá trị kích thước và lực cắt theo mã đề được phân công. Cho δ = 2cm.
2. Với tiết diện I: yêu cầu xác định vị trí tâm uốn II. TRÌNH BÀY
1. Bài tập lớn cần được trình bày sạch sẽ; tỷ lệ của hình vẽ có thể tùy chọn nhưng
cần cân đối, có kỹ thuật.
2. Thuyết minh phần tính toán và các hình vẽ được trình bày trên giấy khổ A4, gồm các nội dung sau:
• Vẽ lại các tiết diện theo mã đề được phân công với đầy đủ trị số các kích thước;
• Trình bày thuyết minh phần tính toán với đầy đủ các bước;
• Vẽ các biểu đồ ứng suất tiếp cho tiết diện với đầy đủ giá trị tung độ biểu đồ
tại các điểm đặc biệt. lOMoAR cPSD| 58970315
• Chỉ rõ vị trí tâm uốn trên tiết diện đã cho. III. SỐ LIỆU
Bảng 1: Số liệu tải trọng STT
Qy (kN) STT
Qy (kN) STT
Qy (kN) 1 5 6 18 11 8 2 20 7 16 12 9 3 10 8 24 13 4 4 15 9 30 14 14 5 12 10 6 15 26
Bảng 2: Số liệu kích thước STT α β γ η STT α β γ η a 10 0.8 14 6 k 13.5 1.2 12 8.5 b 10.5 1.2 14.5 8.5 l 14 1.5 13 8 c 11 1.4 15 7 m 14.5 1.4 12.5 7.5 d 11.5 1.5 15.5 6.5 n 15 1.8 14 8 e 12 1.6 16 9 o 12 1.6 18 6 g 12.5 1.8 18 7.5 p 12.5 1.2 15 6.5 h 13 2 13 10 q 13 1.4 16 7
