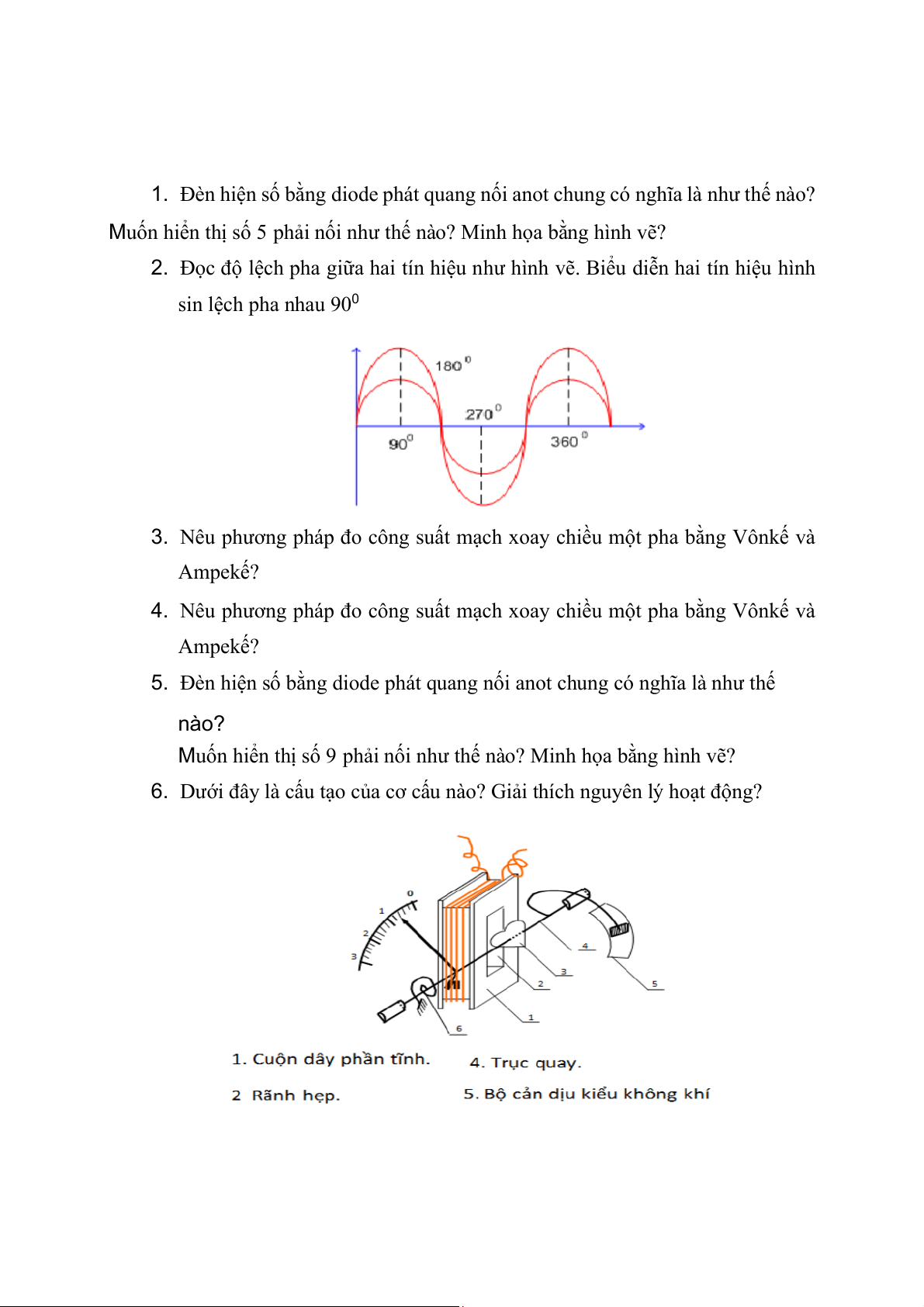

1. Đèn hiện số bằng diode phát quang nối anot chung có nghĩa là như thế nào?
Muốn hiển thị số 5 phải nối như thế nào? Minh họa bằng hình vẽ?
2. Đọc độ lệch pha giữa hai tín hiệu như hình vẽ. Biểu diễn hai tín hiệu hình sin lệch pha nhau 900
3. Nêu phương pháp đo công suất mạch xoay chiều một pha bằng Vônkế và Ampekế?
4. Nêu phương pháp đo công suất mạch xoay chiều một pha bằng Vônkế và Ampekế?
5. Đèn hiện số bằng diode phát quang nối anot chung có nghĩa là như thế nào?
Muốn hiển thị số 9 phải nối như thế nào? Minh họa bằng hình vẽ?
6. Dưới đây là cấu tạo của cơ cấu nào? Giải thích nguyên lý hoạt động?
7. Nêu phương pháp đo công suất mạch xoay chiều một pha bằng Vônkế và Ampekế?

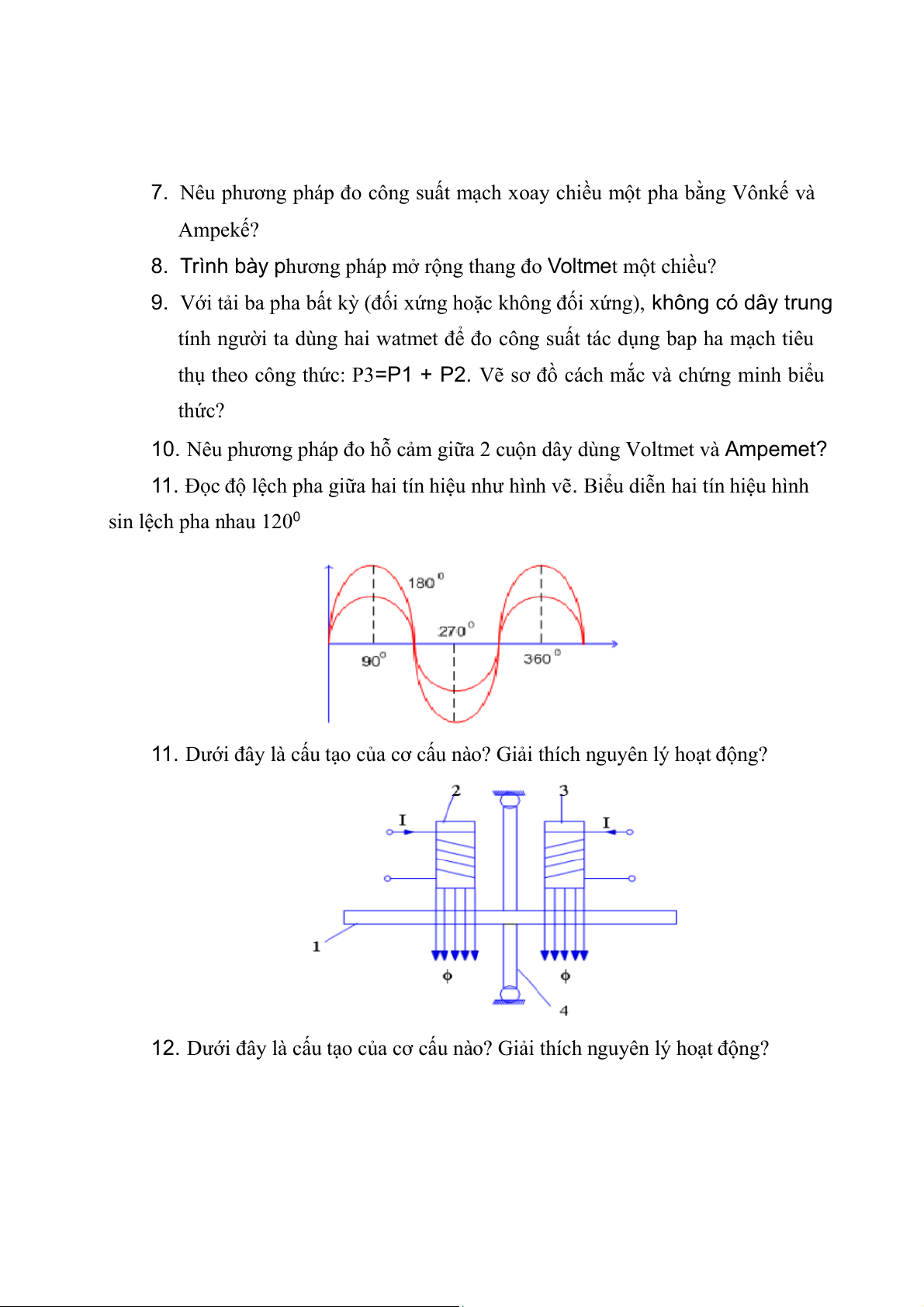

8. Trình bày phương pháp mở rộng thang đo Voltmet một chiều?
9. Với tải ba pha bất kỳ (đối xứng hoặc không đối xứng), không có dây trung
tính người ta dùng hai watmet để đo công suất tác dụng bap ha mạch tiêu
thụ theo công thức: P3=P1 + P2. Vẽ sơ đồ cách mắc và chứng minh biểu thức?
10. Nêu phương pháp đo hỗ cảm giữa 2 cuộn dây dùng Voltmet và Ampemet?
11. Đọc độ lệch pha giữa hai tín hiệu như hình vẽ. Biểu diễn hai tín hiệu hình sin lệch pha nhau 1200
11. Dưới đây là cấu tạo của cơ cấu nào? Giải thích nguyên lý hoạt động?

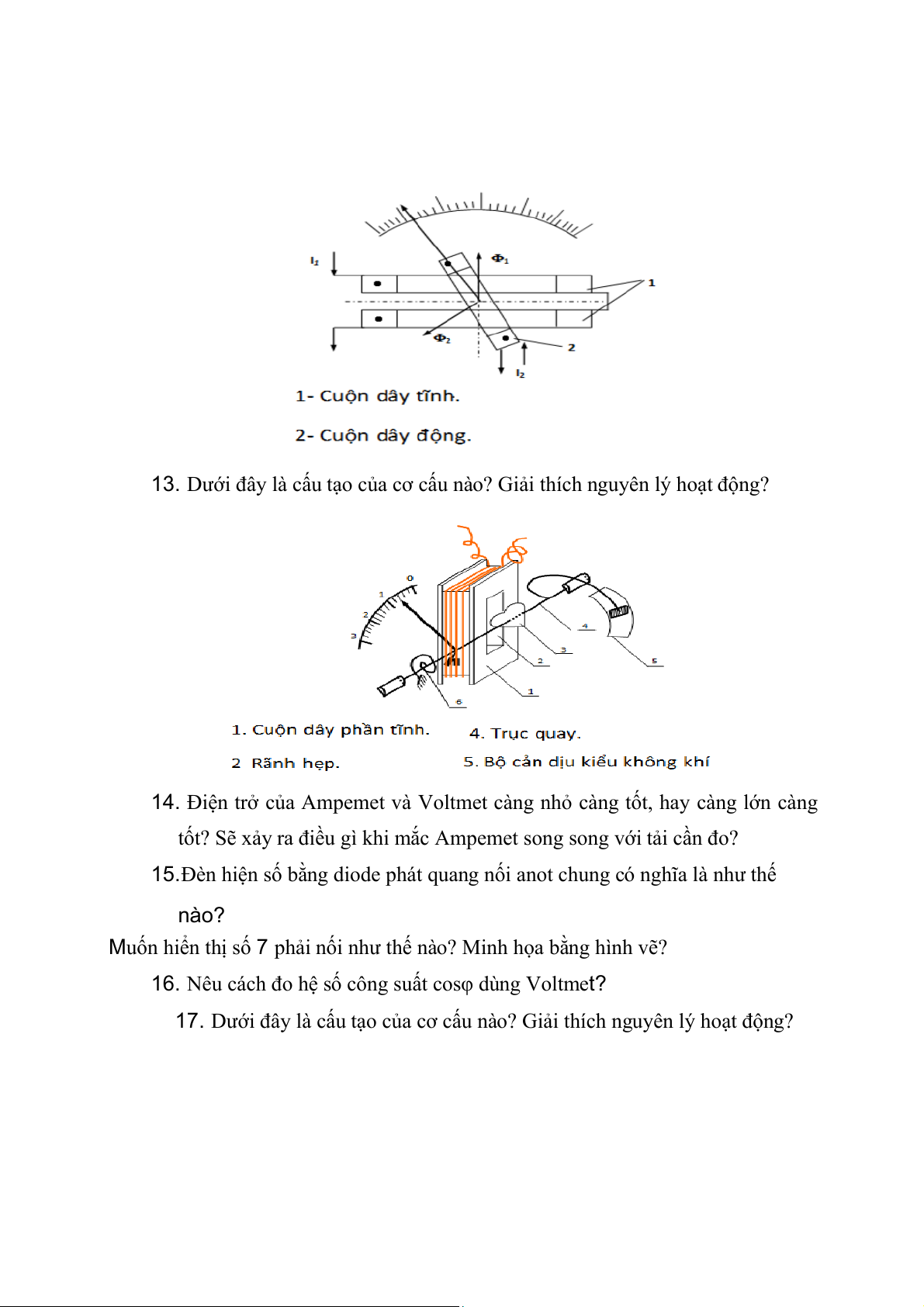

12. Dưới đây là cấu tạo của cơ cấu nào? Giải thích nguyên lý hoạt động?
13. Dưới đây là cấu tạo của cơ cấu nào? Giải thích nguyên lý hoạt động?
14. Điện trở của Ampemet và Voltmet càng nhỏ càng tốt, hay càng lớn càng
tốt? Sẽ xảy ra điều gì khi mắc Ampemet song song với tải cần đo?
15. Đèn hiện số bằng diode phát quang nối anot chung có nghĩa là như thế nào?
Muốn hiển thị số 7 phải nối như thế nào? Minh họa bằng hình vẽ?
16. Nêu cách đo hệ số công suất cosφ dùng Voltmet?

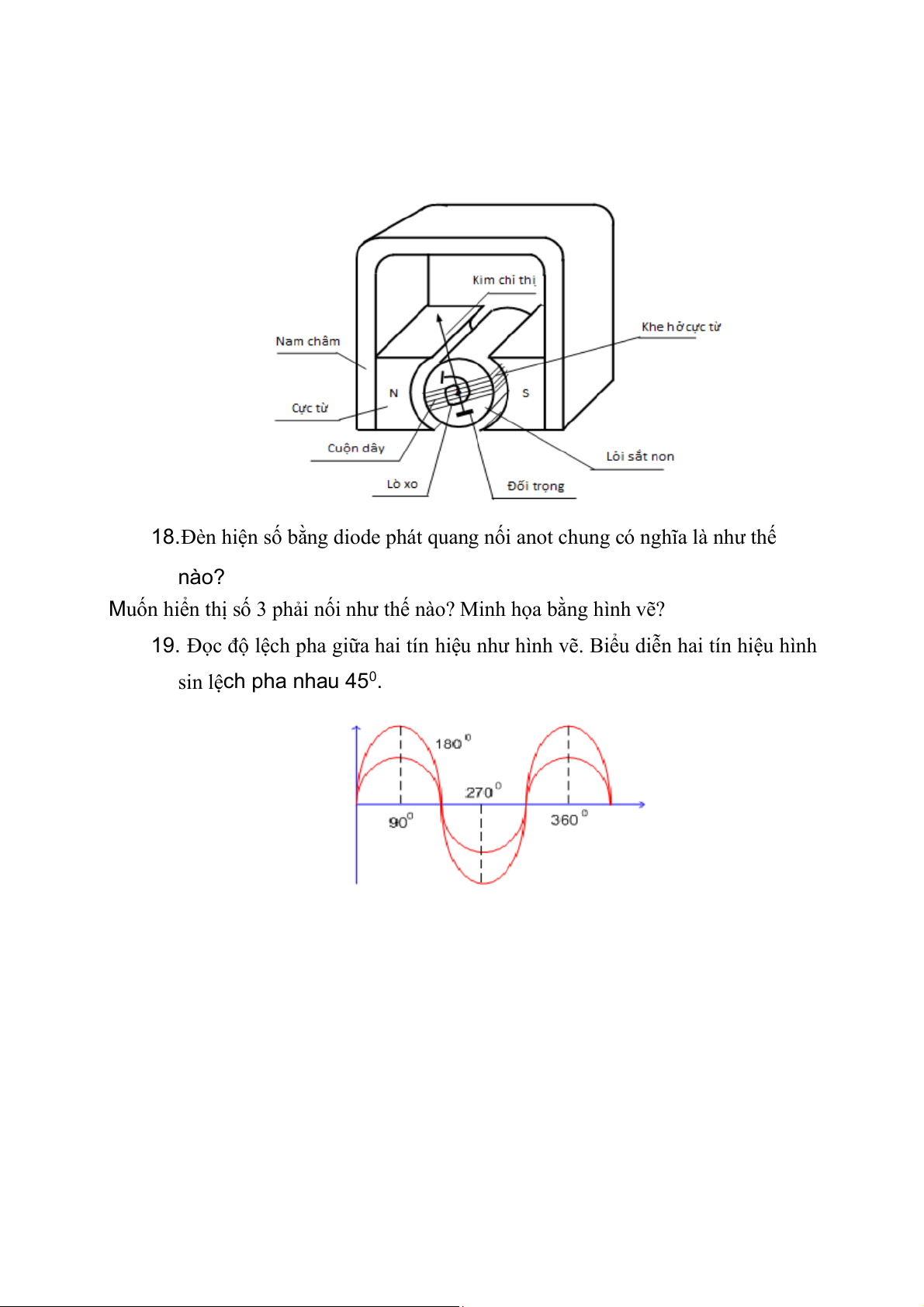

17. Dưới đây là cấu tạo của cơ cấu nào? Giải thích nguyên lý hoạt động?
18. Đèn hiện số bằng diode phát quang nối anot chung có nghĩa là như thế nào?
Muốn hiển thị số 3 phải nối như thế nào? Minh họa bằng hình vẽ?
19. Đọc độ lệch pha giữa hai tín hiệu như hình vẽ. Biểu diễn hai tín hiệu hình sin lệch pha nhau 450.
