1. GIỚI THIỆU VỀ MOTOSCAN
1.1 GIỚI THIỆU CHUNG
- MOTOSCAN là một sản phẩm ấn tượng được nghiên cứu và chế tạo sản
phẩm đầu tiên từ năm 2013 ca DTDAuto Vietnam. Sau 8 năm phát triển
MOTOSCAN trở thành một sản phẩm hàng đầu về công nghệ chuẩn đoán và
sửa chữa xe máy thế hệ PGM-FI hiện nay. Nói đến máy chẩn đoán lỗi xe
máy chuyên nghiệp, chất lượng cao là mọi người sẽ nhắc đến MOTOSCAN
ca nhà sản xuất DTDAuto Vietnam.
- MOTOSCAN được sử dụng cho các xưởng sửa chữa, các trường đào tạo
nghề để xác định lỗi, sửa chữa hệ thống điện và điện tử ca hầu hết các loại
xe máy thế hệ mới sử dụng hệ thống phun xăng và đánh lửa điện tử ở thị
trường Việt Nam và các nước trên thế giới.
- MOTOSCAN là người bạn thân thiện với người thợ trong các xưởng sửa
chữa mô tô, xe máy nhiều năm qua để: xác định lỗi, sửa chữa lỗi hệ
thống động cơ, ABS; tự động lập trình smart key; tự động kiểm tra
ECU, tự động phân tích kỹ thuật động cơ, chuẩn đoán thông minh
chuyên nghiệp khi không có mã lỗi OBD, hiệu chỉnh chuẩn ODO, mô
phỏng tín hiệu ECU, nạp và nâng cấp phần mềm tiêu chuẩn của nhà
sản xuất bên trong ECM, SCU... và ngập tràn các chức năng đo, kiểm tra
cao cấp đầy đ tính năng cho một xưởng sửa chữa xe máy chuyên nghiệp.
- Từ năm 2017, MOTOSCAN đã hỗ trợ các chức năng cao cấp giao tiếp với
hệ thống SCU (Smartkey Control Unit) để giải quyết các yêu cầu về làm chìa
khóa Smartkey khi mất hết các chìa khóa, thay thế mới SCU, thay thế ECM.
Đặc biệt, với phụ kiện nâng cao cộng thêm là MOTOBOX, bộ sản phẩm giúp
cho người sửa chữa điện tử xe máy chuyên nghiệp như: hiệu chỉnh chuẩn
công tơ mét, lập trình lại ECM, mô phỏng tín hiệu ECU, kiểm tra ECU/
cảm biến … nhằm mục đích sửa chữa các vấn đề chuyên sâu trong hệ thống
điện tử ca xe máy thế hệ mới ngày nay
- MOTOSCAN hỗ trợ chức nhiều năng cao cấp sử dụng giải pháp chẩn đoán
bằng phân tích dữ liệu tự động có khả năng tìm thấy các lỗi khó không báo
đèn MIL như: lỗi chế độ Idling stop, hụt ga khi tăng tốc đột ngột, òa ga, hao
xăng (ăn xăng), yếu máy không bốc, khó khởi động, lỗi cơ khí kim phun và
kể cả những lỗi phần cơ khí mà các máy chẩn đoán thông thường không thể thực hiện được.
- Hỗ trợ mạnh mẽ, chuẩn xác các chức năng lập trình, hiệu chỉnh và cài đặt
các tham số trong ECU như: lập trình chìa khóa điện tử, lập trình điểm 0 ca
cảm biến TPS, lập trình tỷ lệ hòa khí, tốc độ không tải và hiệu chỉnh độ rộng
xung điều khiển phun nhiên liệu vv...
- Hỗ trợ chức năng thông tin như: phiên bản ca ECM, sơ đồ mạch điện,
thông số kỹ thuật tiêu chuẩn và gợi ý sửa chữa bằng MOTODATA
- Sản phẩm được thiết kế dạng thiết bị cầm tay, nhỏ gọn, sử dụng đơn giản
với tiếng Việt, giá thành thấp, phù hợp với các xưởng sửa chữa vừa và nhỏ.
- Sử dụng MOTOSCAN chuẩn xác về thông số kỹ thuật, phần mềm dữ liệu,
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 1 Version 4/5/6/7
chức năng cao cấp mạnh mẽ, cập nhật liên tục, hệ thống dịch vụ chuyên
nghiệp, không lo lỗi ECU khi nạp phần mềm, không lo lỗi thời, không bị "bỏ rơi".
 Ưu điểm của sản phẩm so với các sản phẩm khác trên thị trường:
- Sản phẩm được nghiên cứu và chế tạo bởi các cán bộ khoa học Việt Na m
- Chức năng chuyên sâu, tương thích với hầu hết các loại mô tô, xe máy ở
thị trường Việt Nam và Asian.
- Giải pháp và thuật toán an toàn, hỗ trợ giao thức CAN Bus, MIL và K-Line
- Sử dụng đơn giản với tiếng Việt chuẩn, thao tác từ bàn phím (Keypad)
- Thiết bị tích hợp nhỏ gọn, thiết kế đẹp, chuyên nghiệp, độ bền cơ học ca o
- Hiệu quả, nhanh, chính xác, tin cậy, thông tin rõ ràng, chi tiết, chuẩn mực
về khoa học công nghệ
- Tra cứu thông tin đồng bộ với phần mềm MOTODATA trên máy tính và điện thoại - Tư vấn, trợ gi p k ú
ỹ thuật sửa chữa chuyên nghiệp từ đơn vị sản xuất
- Cập nhật, nâng cấp từ xa qua Internet
- Bảo hành 12 tháng, bảo trì theo yêu cầu
Bộ sản phẩm và phụ kiện MOTOSCAN
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 2 Version 4/5/6/7 1.2 CHỨC NĂNG
DANH SÁCH CÁC CHỨC NĂNG CỦA MOTOSCAN 7
HỆ THỐNG ENGINE/ ABS CHỨC CHỨC CHỨC NĂNG NĂNG NĂNG ĐẶC THÔNG CHUYÊN BIỆT PHÁT DỤNG SÂU TRIỂN BỞI STT MÔ TẢ CHUNG (máy (một vài DTDAUTO thông máy thông (máy thông thường thường trên thường trên trên thị thị trường thị trường trường có) có thể có) không có) Đọc mã lỗi lưu trong 1 ECM 2 Hiển thị nâng cao
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 3 Version 4/5/6/7 thông tin mã lỗi (trên ứng dụng MOTODATA) bao gồm: nội dung mã
lỗi, vị trí cấu kiện, sơ đồ điện nguyên lý chi tiết mã lỗi, sơ đồ nguyên lý tổng thể Xoá mã lỗi lưu trong 3 ECM 4 Reset, khởi tạo ECM 5
Hiển thị thông số hiện hành Kích hoạt cơ cấu chấp hành: kim phun, mô 6 bin, bơm xăng, van
điện từ, mô tơ bước, đèn báo… Cài đặt TP, Reset IACV, 7 độ cao Altitude 8 Thông tin ECM 9 Kiểm tra chuyên sâu tỷ lệ hòa khí A/F
Hiệu chỉnh tỷ lệ hoà khí 10 A/F 11
Hiệu chỉnh tỷ lệ hòa khí bằng Remap cho ECM Nâng cấp và nạp lại 12 phần mềm gốc ca nhà sản xuất cho ECM
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 4 Version 4/5/6/7 Nạp phần mềm người 13 dùng tự biên tập riêng cho ECM Nạp phần mềm người 14 dùng tuỳ chọn cho ECM
(lựa chọn mềm các chế độ) 15 Cứu hộ ECM Chẩn đoán nâng cao có mã lỗi (phân tích để 16 tìm chính xác chi tiết,
vị trí lỗi) cho lỗi ngoài dải Chẩn đoán nâng cao khi không có mã lỗi OBD (phân tích bằng 17 công nghệ AI, tìm chính xác nguyên
nhân, vị trí lỗi) cho lỗi trong dải Kiểm tra cảm biến CKP 18 HALL cho các dòng xe HONDA, YAMAHA, PIAGGIO/ VESPA Kiểm tra hoạt động và
chất lượng ca cơ cấu 19 chấp hành (IACV, ISC…) Kiểm tra hoạt động,
chất lượng phần cứng,
phần mềm (chỉ rõ vị trí 20
linh kiện, vị trí cắt vỏ) ca ECU động cơ cho các nhà sản xuất HONDA, YAMAHA…
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 5 Version 4/5/6/7
Giả lập các loại tín hiệu đầu vào (input) và các tín hiệu truyền thông 21
để kiểm tra, chẩn đoán
lỗi hệ thống động cơ (CKP, MAP, TP, IAT, ECT, O2, VSS)
Giả lập các loại tín hiệu đầu ra (output) để
kiểm tra, chẩn đoán lỗi 22
hệ thống động cơ (INJ, IGPLS, RELAY, VAN ĐIỆN TỪ…) HỆ THỐNG ODO Đọc giá trị ODO hiện 23 hành Hiệu chỉnh chuẩn và
biên tập giá trị ODO để 24
sửa chữa hoặc thay thế ODO
Nạp lại phần mềm gốc 25 ODO để sửa chữa hoặc thay thế ODO
Tra cứu vị trí, sơ đồ kết
nối, chân chức năng để kiểm tra cho việc thao 26 tác hiệu chỉnh, sửa chữa (trên ứng dụng MOTODATA) Giả lập tín hiệu Vss 27 thường, Vss kiểu K-line
để kiểm tra, sửa chữa ODO HỆ THỐNG SMART KEY
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 6 Version 4/5/6/7 Lập trình SCU - đăng 28 ký thêm khoá (FOB) Lập trình SCU - đăng 29 ký khoá (FOB) mới khi mất tất cả khoá
Lập trình SCU – huỷ sử 30 dụng FOB khi bị mất Lập trình SCU – kích 31 hoạt sử dụng FOB (sau khi đã huỷ sử dụng) Lập trình SCU – đồng 32 bộ ECMID giữa SCU và ECM 33
Kiểm tra kết quả đồng bộ FOB và SCU 34 Kiểm tra giá trị bảo lãnh ca KEYID
Đọc KEYID trực tiếp từ 35 SCU 36 Xóa KEYID trong SCU Copy dữ liệu SCU (từ 37 SCU A sang SCU B) trong sửa chữa Nạp dữ liệu mẫu SCU 38 khi sửa chữa
HỆ THỐNG IMMOBILISER 39 Đăng ký thêm khoá
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 7 Version 4/5/6/7 Đăng ký khoá mới khi 40 mất tất cả các khoá 41 Đọc KEYID từ ECM/ IC Kiểm tra khoá, đọc KEYID khoá hiện hành 42 thông qua ăng ten (với xe Medley có mã ECM: PGQ16) 43 Reset Immobiliser 44 Thay thế ECM
CÁC CHỨC NĂNG ĐO KHÁC Kiểm tra chất lượng, 45 dung lượng ca ắc quy Kiểm tra tình trạng 46
nạp, hoạt động và chất
lượng ca hệ thống nạp điện TRA CỨU TÀ I LIỆU KỸ THUẬT
(trên ứng dụng MOTODATA) Hỗ trợ tính năng tính toán tự động cho thợ sửa chữa điện tử xe
máy: tính giá trị điện trở theo vành màu và 47 theo ký hiệu trên điện
trở SMD; tính điện trở cho mạch LED; tính
điện trở hiệu chỉnh bộ
tiết chế, chỉnh lưu; tính
điện trở phụ hiệu chỉnh cảm biến…
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 8 Version 4/5/6/7 Tích hợp tra cứu tài
liệu, dữ liệu sửa chữa, 48
sơ đồ điện các loại,
thông số kỹ thuật điện, cơ khí cùng trên một ứng dụng
Tra cứu các loại sơ đồ mạch điện nguyên lý, 49 lắp ráp cho các hệ thống trên xe 50 Tra cứu thông số kỹ thuật điện Tra cứu thông số kỹ 51
thuật cơ khí động cơ và hướng dẫn tháo lắp
Tra cứu vị trí chân chức 52 năng ca ECU, ABS, SCU… Tra cứu từ viết tắt, 53 màu dây, thông tin mã lỗi, SCU, FOB… Chức năng quản lý xưởng sửa chữa: quản 54 lý kho, dịch vụ, nhân sự, khách hàng, bảo dưỡng…
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 9 Version 4/5/6/7
1.3 ĐỊA CHỈ VÀ PHẠM VI ỨNG DỤNG
- MOTOSCAN là thiết bị hàng đầu về chất lượng, chức năng và phạm vi ứng
dụng cho thị trường xe Việt Nam. Khách hàng mua MOTOSCAN tại các đại lý
chính thức được DTDAuto y quyền sẽ được hỗ trợ các dịc v h ụ chuyên nghiệp từ DTDAuto.
- Thiết bị rất hữu dụng cho các xưởng sửa chữa mô tô, xe máy
- Giáo cụ cho các trung tâm, trường đào tạo kỹ thuật sửa chữa xe máy
- Một bán thành phẩm sử d ng gh ụ
p nối với mô hình dạy học tổng thành
phun xăng điện tử mô tô, xe máy
- Một thiết bị kiểm tra an toàn cho các hội câu lạc bộ mô tô và xe cá nhân

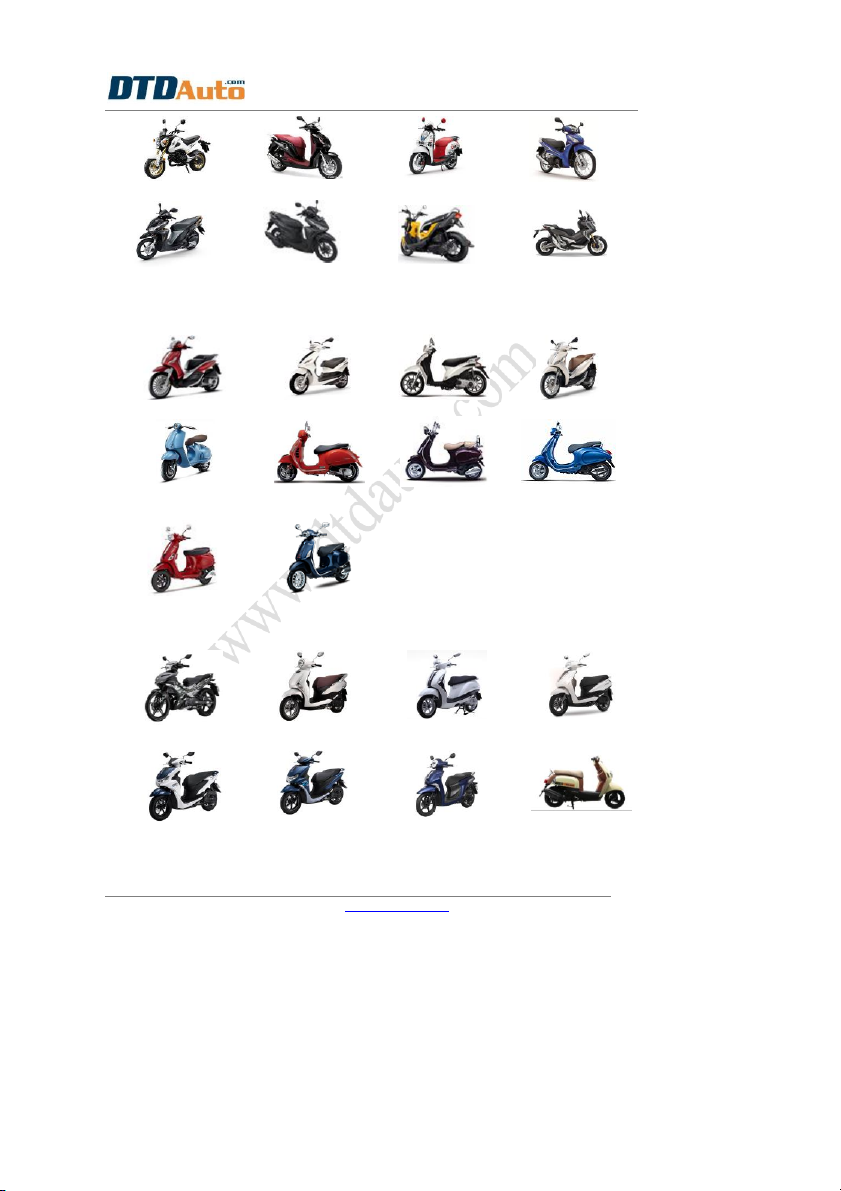

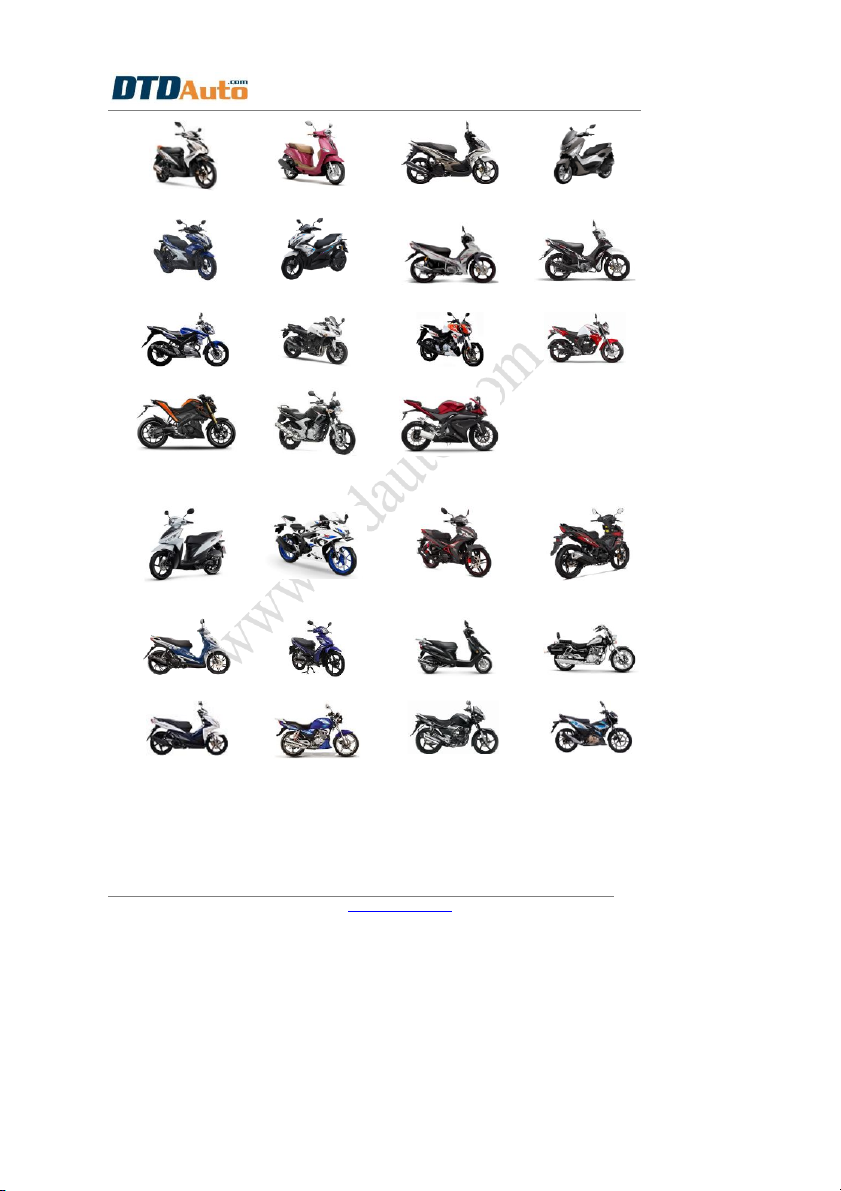

- Danh sách xe tham khảo như dưới đây CH :
Tên xe có thể gọi riêng theo tên địa phương khác nhau, nhiều xe không có
tên dưới đây vẫn có thể tương thích với thiết bị vì chỉ cần giống kiểu ECM là được. - HONDA: PCX HYBRID WINNER X SUPPER CUP SONIC 150 LEAD 110 LEAD 125 AIR BLADE FI FUTURE NEO FI FUTURE X FI PCX VISION WAVE RSX AT WAVE RSX FI SH 125i SH 150i SH ESP SH 300i SH MODE WINNER SCR
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 10 Version 4/5/6/7 MSX125 PS SCOOPY - I WAVE 110/125 CLICK - I VARIO 150 ZOOMER-X X-ADV - PIAGGIO: BEVERLY FLY LIBERTY MEDLEY VESPA VESPA 946 VESPA GTS VESPA LX PRIMAVERA VESPA S VESPA SPRINT - YAMAHA: EXCITER LATTE GRANDE ACRUZO FREEGO FREEGO S JANUS CUXI
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 11 Version 4/5/6/7 LUVIAS NOZZA NOUVO NM-X NVX155 NVX ABS JUPITER SIRIUS FZ1 150I GP FZ1 FAZER FZ1 150I FZ-S TFX YBR YZF - SUZUKI: ADDRESS GSX R150 STAR RS 125 EFI STAR SR 170 ABS HAYATE 125 SS VIVA 115 UA 125 - T GZ150 IMPLUSE EN 150A THUNDER RAIDER 150 - SYM:
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 12 Version 4/5/6/7 ELIZABETH ELIZABETH ELIZABETH ELIZABETH V SMART IDLE SMART SMART IDLE POWER PASING JOYRIDE SHARK 125 SHARK125 CBS SHARK MINI SHARK MINI 125 EFI 125 SPORT VENUS EFI VENUS 125 EFI VENUS 125 SMART IDLE - KYMCO: PEOPLE S FI PEOPLE 16 FI MANY MACAROL MANY FI LIKE FI JOCKEY FI CH :
Các phiên bản cập nhật kế tiếp sẽ cập nhật thêm dữ liệu và loại xe
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 13 Version 4/5/6/7
1.4 LA CHN CÁC PHIÊN BẢN CÁC LA CHN KIỂ  U/M U PHẠM VI ỨNG DỤNG
Tất cả các xe phun xăng điện tử ca 7H HONDA PHIÊN BN MT DNG XE
Tất cả các xe phun xăng điện tử ca 7Y YAMAHA 7S
Tất cả các xe phun xăng điện tử ca SYM
Tất cả các xe phun xăng điện tử ca 7HY HONDA, YAMAHA PHIÊN BN HAI DNG XE Tất cả c n t ác xe phun xăng điệ ử ca 7HS HONDA, SYM PHIÊN BN
Tất cả các xe phun xăng điện tử ca 7M NHIU DNG XE HONDA, YAMAHA, SYM, SUZUKI
Tất cả các xe phun xăng điện tử ca
HONDA, YAMAHA, PIAGGIO/VESPA (và PHIÊN BN 7 PRO
các hãng xe GILERA, APRILIA, DERBI, CHUYÊN NGHIỆP
PEUGEOT dùng chung ECU), SUZUKI, SYM, KYMCO
Hỗ trợ các chức chức năng cao cấp cho
MOTOSCAN như: nạp phần mềm ECM,
hiệu chỉnh chuẩn ODO, mô phỏng tín
hiệu input và output ca ECM để sửa PHỤ KIỆN CNG chữa phần cứng. THÊM Standard
Sử dụng cho tất cả các xe phun xăng MOTOBOX
điện tử ca HONDA, YAMAHA,
PIAGGIO/VESPA (và các hãng xe
GILERA, APRILIA, DERBI, PEUGEOT dùng
chung ECU), SUZUKI, SYM, KYMCO
CH : Quý khách mua phiên bản một dòng xe (7H), hai dòng xe (7HY)
khi cần có thể thêm chi phí để nâng cấp lên phiên bản nhiều dòng xe (7M),
và phiên bản chuyên nghiệp (7).
1.5 BẢNG CHỨC NĂNG CHI TIT THEO NHÀ SẢN XUẤT
1.5.1 Bảng chức năng theo nhà s n xu ả ất NHÀ SẢN CHỨC NĂNG XUẤT
- Đọc/Xóa mã lỗi (bằng DLC) với công nghệ OBD PIAGGIO/
- Reset ECM, IACV, IDLE, MIL… VESPA
- Xem thông số động cơ hiện hành (s dng cho phân tch d
liu v chn đon cc li phc tp m không xc đnh đưc
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 14 Version 4/5/6/7
bằng đc li thông thưng)
- Kích hoạt cơ cấu chấp hành (s dng đ phân đon, loi
tr… thun tin trong chn đon li)
- Chẩn đoán nâng cao các lỗi phức t n MIL ạp không báo đè
- Kiểm tra ắc quy, máy phát và tình trạng nạp điện hiện hành
- Kiểm tra A/F cho các loại mô tô, xe máy FI
- Hiệu chỉnh tỉ lệ hòa khí cho các lo y FI ại mô tô, xe má
- Kiểm tra A/F cho tất cả các loại mô tô, xe máy sử d ng ụ bộ
chế hòa khí (tùy chn thêm)
- Đo tốc độ động cơ (RPM) cho các xe có ECU "độ" mở tua
máy và các xe sử dụng bộ chế hòa khí cơ khí (tùy chn thêm)
- Cài đặt giá trị điểm 0 cho cảm biến vị trí bướm ga (TPS)
- Cài đặt dải hoạt động cho cảm biến vị trí bướm ga (TPS) - Lập trình chìa khóa
- Hiệu chỉnh chuẩn công tơ mt điện tử*
- Lập trình, sửa chữa, nâng cấp phần mềm ECM (firmware)*
- Mô phỏng tín hiệu sửa chữa ECM* - Xem thông tin ECM
- Đọc/Xóa mã lỗi (bằng DLC) với công nghệ OBD - c l
Khôi phụ ại phần mềm bên trong ECU
- Reset ECM, IACV, IDLE, MIL…
- Xem thông số động cơ hiện hành (s d ng  cho phân tch d
liu v chn đon cc li phc tp m không xc đnh đưc
bằng đc li thông thưng)
- Lập trình Smartkey, đọc các mã ID từ SCU để xử lý các
trường hợp: làm thêm chìa, mất tất cả khóa, thay mới nhiều
lần SCU, ECM và đồng bộ hóa SCU & ECM trực tiếp từ MOTOSCAN
- Kiểm tra ECM, cảm biến HONDA
- Tra cứu nội dung mã lỗi, gợi ý s a ch ử a ữ
- Chẩn đoán nâng cao hướng sự kiện
- Chẩn đoán nâng cao các lỗi phức t n MIL ạp không báo đè
- Chẩn đoán nâng cao chi tiết hơn về vị trí lỗi trên sơ đồ
mạch điện cho các lỗi có mã lỗi hiện hành
- Kiểm tra ắc quy, máy phát và tình trạng nạp điện hiện hành
- Kiểm tra A/F cho các loại mô tô, xe máy FI
- Kiểm tra A/F cho tất cả các loại mô tô, xe máy sử d ng ụ bộ
chế hòa khí (tùy chn thêm)
- Đo tốc độ động cơ (RPM) cho các xe có ECU "độ" mở tua
máy và các xe sử dụng bộ chế hòa khí cơ khí (tùy chn thêm)
- Lập trình, sửa chữa, nâng cấp phần mềm ECM (firmware)*
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 15 Version 4/5/6/7
- Mô phỏng tín hiệu sửa chữa ECM*
- Hiệu chỉnh chuẩn công tơ mt điện tử* - Xem thông tin ECM
- Đọc/Xóa mã lỗi (bằng DLC) với công nghệ OBD
- Reset ECM, IACV, IDLE, MIL…
- Xem thông số động cơ hiện hành (s dng cho phân tch d
liu v chn đon cc li phc tp m không xc đnh đưc
bằng đc li thông thưng)
- Kích hoạt cơ cấu chấp hành (s dng đ phân đon, loi
tr… thun tin trong chn đon li)
- Lập trình YAMAHA Smartkey, đọc các loại mã ID từ SCU
trong các trường hợp mất tất cả khóa trực tiếp từ MOTOSCAN
- Tra cứu nội dung mã lỗi, gợi ý s a ch ử a ữ - Chẩn đoán n ng cao c â
ác lỗi phức tạp không báo đèn MIL
- Chẩn đoán nâng cao chi tiết hơn về vị trí lỗi trên sơ đồ YAMAHA
mạch điện cho các lỗi có mã lỗi hiện hành
- Kiểm tra ắc quy, máy phát và tình trạng nạp điện hiện hành
- Kiểm tra A/F cho các loại mô tô, xe máy FI
- Hiệu chỉnh tỉ lệ hòa khí cho các loại mô tô, xe máy FI
- Kiểm tra A/F cho tất cả các loại mô tô, xe máy sử dụng bộ
chế hòa khí (tùy chn thêm)
- Đo tốc độ động cơ (RPM) cho các xe có ECU "độ" mở tua
máy và các xe sử dụng bộ chế hòa khí cơ khí (tùy chn thêm)
- Lập trình, sửa chữa, nâng cấp phần mềm ECM (firmware)*
- Mô phỏng tín hiệu sửa chữa ECM*
- Hiệu chỉnh chuẩn công tơ mt điện tử*
- Xem thông tin ECM (ph thuc vo loi xe c h tr chc năng ny)
- Đọc/Xóa mã lỗi (bằng DLC) với công nghệ OBD
- Reset ECM, IACV, IDLE, MIL…
- Xem thông số động cơ hiện hành (s dng cho phân tch d
liu v chn đon cc li phc tp m không xc đnh
đưc bằng đc li thông thưng)
- Tra cứu nội dung mã lỗi, gợi ý sửa chữa SYM
- Kiểm tra ắc quy, máy phát và tình trạng nạp điện hiện hành
- Kiểm tra A/F cho các loại mô tô, xe máy FI
- Hiệu chỉnh tỉ lệ hòa khí cho các loại mô tô, xe máy FI
- Kiểm tra A/F cho tất cả các loại mô tô, xe máy sử d ng ụ bộ
chế hòa khí (tùy chn thêm)
- Đo tốc độ động cơ (RPM) cho các xe có ECU "độ" mở tua
máy và các xe sử dụng bộ chế hòa khí cơ khí (tùy chn thêm)
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 16 Version 4/5/6/7
- Mô phỏng tín hiệu sửa chữa ECM* - Xem thông tin ECM
- Đọc/Xóa mã lỗi (bằng MIL)
- Lập trình YAMAHA Smartkey, đọc các loại mã ID từ SCU
trong các trường hợp mất tất cả khóa trực tiếp từ MOTOSCAN
- Tra cứu nội dung mã lỗi, gợi ý s a ch ử a ữ
- Kiểm tra ắc quy, máy phát và tình trạng nạp điện hiện hành SUZUKI
- Kiểm tra A/F cho tất cả các loại mô tô, xe máy sử d ng ụ bộ
chế hòa khí và phun xăng điện tử (tùy chn thêm)
- Đo tốc độ động cơ (RPM) cho các xe có ECU "độ" mở tua
máy và các xe sử dụng bộ chế hòa khí cơ khí (tùy chn thêm)
- Mô phỏng tín hiệu sửa chữa ECM*
- Hiệu chỉnh chuẩn công tơ mt điện tử*
- Đọc/Xóa mã lỗi (bằng DLC) với công nghệ OBD
- Tra cứu nội dung mã lỗi, gợi ý s a ch ử a ữ
- Xem thông số động cơ hiện hành (s dng cho phân tch d
liu v chn đon cc li phc tp m không xc đnh
đưc bằng đc li thông thưng)
- Kiểm tra ắc quy, máy phát và tình trạng nạp điện hiện hành KYMCO
- Kiểm tra A/F cho các loại mô tô, xe máy FI
- Hiệu chỉnh tỉ lệ hòa khí cho các loại mô tô, xe máy FI
- Kiểm tra A/F cho tất cả các loại mô tô, xe máy s ử d ng ụ bộ
chế hòa khí (tùy chn thêm)
- Đo tốc độ động cơ (RPM) cho các xe có ECU "độ" mở tua
máy và các xe sử dụng bộ chế hòa khí cơ khí (tùy chn thêm)
- Mô phỏng tín hiệu sửa chữa ECM* - Xem thông tin ECM CH :
Các chức năng cao cấp có dấu (*) ở trên cần phải có MOTOBOX
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 17 Version 4/5/6/7
1.6 PHỤ KIỆN CẤU THÀNH HÌNH ẢNH MÔ TẢ
Thiết bị chính cầm tay với màn hình
LCD và các phím chức năng (chi tiết xem mc 1.7)
Cáp dữ liệu sử dụng xác định lỗi, hiển
thị thông số hiện hành, kích hoạt cơ
cấu chấp hành, hiệu chỉnh các thông
số cho các xe, các loại giắc chẩn đoán: - HONDA DLC 4 chân - HONDA DLC 6 chân - YAMAHA DLC 1 chân P/No: MTS0 -DLC 1 - YAMAHA DLC 3 chân
- PIAGGIO, SYM, KYMCO, SUZUKI: chân đơn K-Line
Cáp nối dữ liệu chuẩn CAN BUS cho YAMAHA
Sử dụng xác định lỗi, hiển thị thông số hiện
hành vv… ca hệ thống ABS xe YAMAHA
qua giắc chẩn đoán DLC - đường truyền K- P/No: MTS12-DLC Line
Cáp lập trình HONDA Smart key
Sử dụng cho HONDA: SH, PCX, X-ADV…) P/No: MTS06-SP01
Cáp lập trình HONDA Smart key
Sử dụng cho HONDA: AIR BLADE, LEAD, VISION, VARIO, CLICK)
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 18 Version 4/5/6/7 P/No: MTS06-LV01
Cáp lập trình YAMAHA/SUZUKI Smart key P/No: MTS06-YS01
Cáp dữ liệu sử dụng cho chức năng
kiểm tra dung lượng, chất lượng ắc quy và máy phát P/No: MTS11-TEST
Cáp RPM đo tốc độ động cơ không sử
dụng OBD (ty chn mua thêm)
Phụ kiện đo khí thải (ty chn mua thêm)
Phụ kiện cộng thêm lập trình, sửa
chữa phần mềm ECM (ty chn mua thêm)
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 19 Version 4/5/6/7
Cáp Update sử dụng cho việc cập nhật
phần mềm (ty chn thêm) P/No: MTS02-UPDATE
Cáp liên lạc sử dụng kết nối với phụ
kiện MOTOBOX (ty chn thêm) P/No: MT006-LINK Cáp nguồn 12V/ DC P/No: MTS12-POWER
Bộ chuyển đổi nguồn 220V/AC - 12V/ DC
Cáp (K) K-Line nối dài cho các xe P/No: YAMAHA MT001-YAMAHA’s LL
CD Dữ liệu trên máy tính: - Video hướng dẫn s d ử ụng
- Phần mềm dữ liệu sửa chữa xe máy MOTODATA
DTDAUTO VIETNAM Co., Ltd – www.dtdauto.com – Edit 15/17/2023 20
