lOMoAR cPSD| 61548706 BÁO CÁO THỰC HÀNH
IT2140 – 143622 – THỰC HÀNH ĐIỆN TỬ CHO CNTT
Tuần 10: BỘ CỘNG ĐẦY ĐỦ 1-BIT. Họ và tên Lê Đồng Cảnh Phú Mã số sinh viên 20225755 Nhóm 1

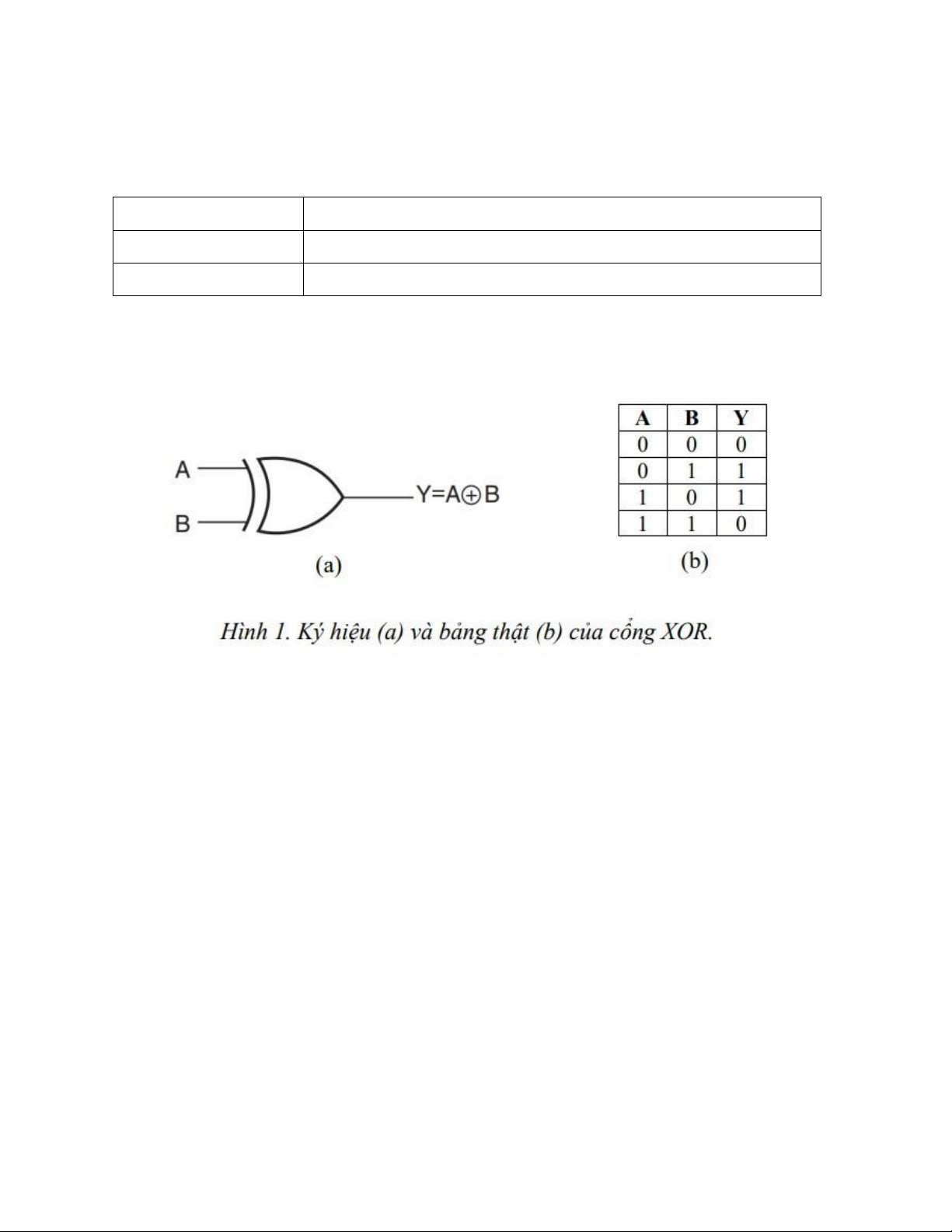

Bài 1. Xây dựng và phân tích cách hoạt động của cổng logic Exclusive OR (XOR)
từ các cổng logic cơ bản là AND, OR và NOT. Một cổng XOR 2 đầu vào có ký
hiệu và bảng thật (truth table) được trình bày ở Hình 1.
• Lắp mạch XOR 2 đầu vào trên bo mạch từ các IC 74LS08 (AND), 74LS32
(OR) và 74LS04 (NOT). Sử dụng điện trở, LED, và nút bấm (hoặc công tắc)
để điều khiển và minh họa mức logic ở đầu vào/ra. Sử dụng máy tạo nguồn
để cấp nguồn 5V/GND cho mạch.
- Hình ảnh mạch hoàn chỉnh: lOMoAR cPSD| 61548706
• Dựa vào bảng thật của cổng XOR 2 đầu vào, chỉ sử dụng một máy tạo
xung vuông và một máy hiển thị sóng để kiểm tra hoạt động của mạch
XOR vừa xây dựng. (Lưu ý: không sử dụng LED.) - Dạng sóng:
• So sánh và nhận xét về dạng sóng tín hiệu tại đầu vào và đầu ra của mạch XOR.
- Ta có bảng trạng thái đèn: A B Đèn lOMoAR cPSD| 61548706 0 0 Tắt 0 1 Bật 1 0 Bật 1 1 Tắt
- Nhận xét: Đèn sáng chỉ khi đầu A hoặc đầu B có điện chạy qua (A=1
hoặc B=1), còn cả A và B không có, hoặc đều có điện qua thì đèn LED tắt.
- Phân tích bảng chân lý: A Ā B B̄ Ā.B (Ā A.B̄ (A Y (Ā.B + (NOT A) (NOT B) AND B) AND B̄ ) A.B̄ ) 0 1 0 1 0 0 0 0 1 1 0 1 0 1 1 0 0 1 0 1 1 1 0 1 0 0 0 0
 Kết luận: Bảng chân lý đúng lOMoAR cPSD| 61548706

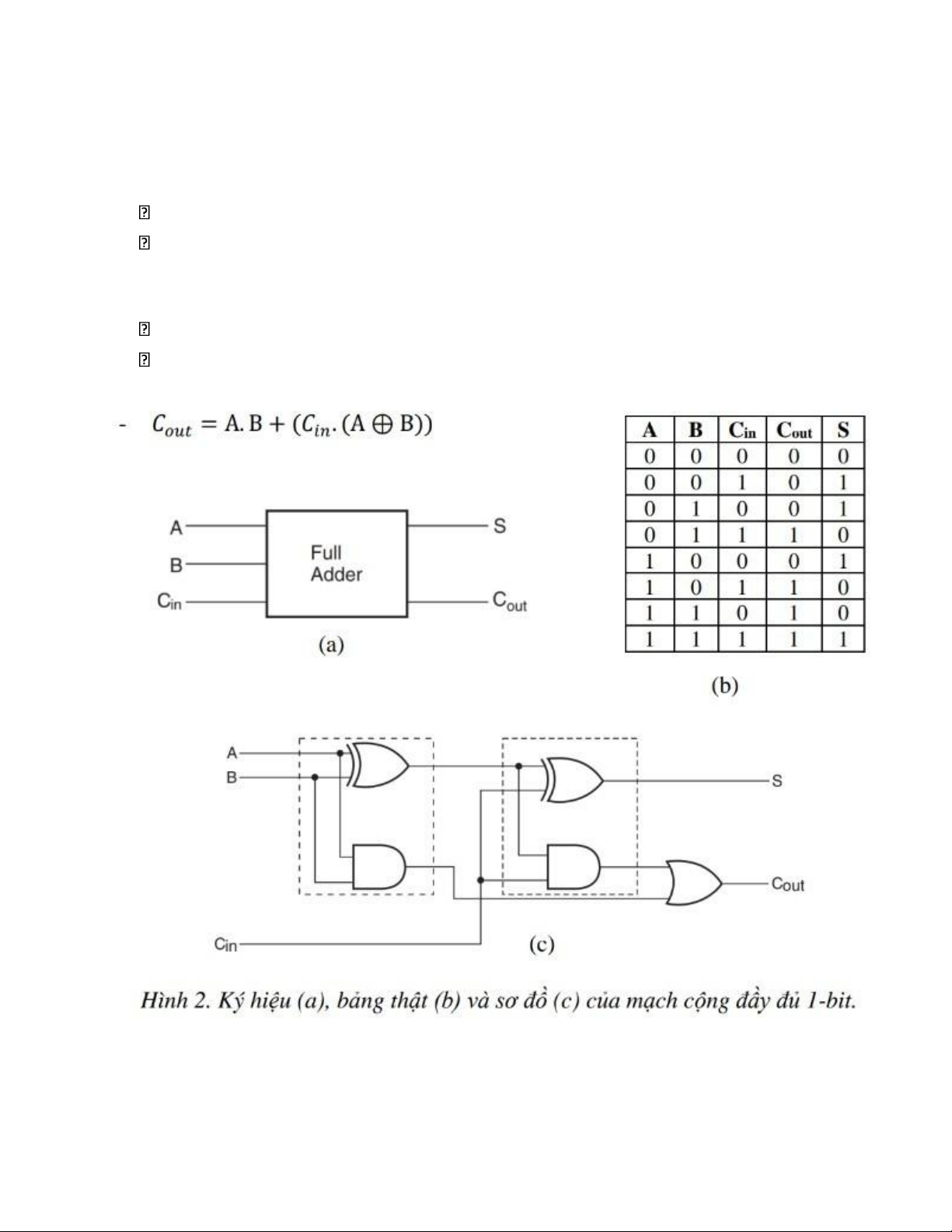

Bài 2. Xây dựng và phân tích cách hoạt động của mạch cộng đầy đủ 1-bit từ các
cổng logic cơ bản theo sơ đồ ở Hình 2.
Mạch cộng đầy đủ 1-bit gồm:
 3 đầu vào 1-bit: A, B, Cin .
 2 đầu ra 1-bit: S, Cout.
Từ bảng thật có thể xây dựng các công thức thể hiện mối liên hệ giữa đầu ra và
đầu vào của mạch cộng đầy đủ 1-bit. Cụ thể:  𝑆 = A ⊕ B ⊕ Cin.
 Cout = A. B + (Cin. (A ⊕ B)).
• Lắp mạch cộng đầy đủ 1-bit trên bo mạch từ các IC 74LS08/32/86. Sử dụng
điện trở, LED, và nút bấm (hoặc công tắc) để điều khiển và minh họa mức lOMoAR cPSD| 61548706
logic ở đầu vào/ra. Sử dụng máy tạo nguồn để cấp nguồn 5V/GND cho mạch.

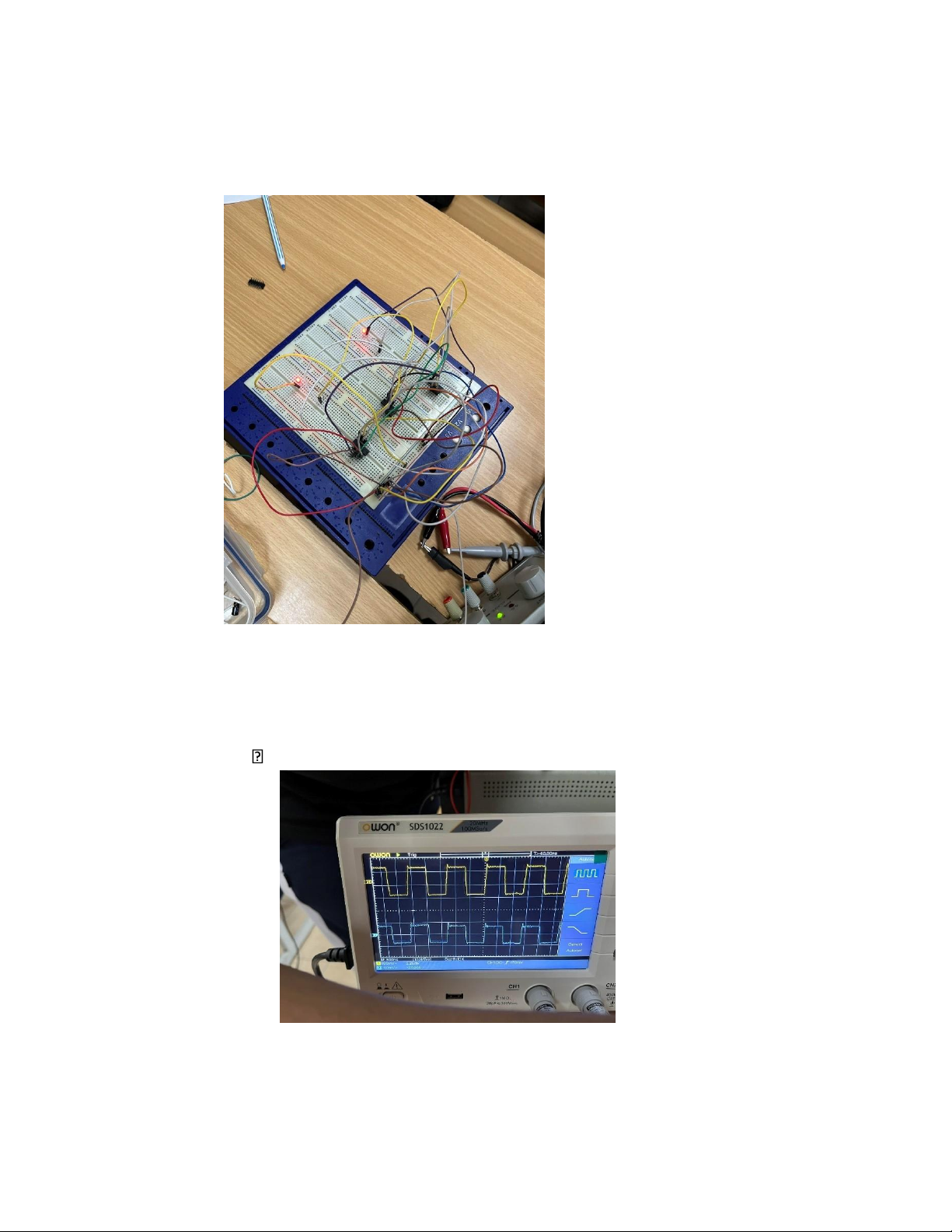

- Hình ảnh mạch hoàn chỉnh:
• Dựa vào bảng thật của bộ cộng đầy đủ 1-bit, chỉ sử dụng một máy tạo
xung vuông và một máy hiển thị sóng để kiểm tra hoạt động của mạch
cộng vừa xây dựng. (Lưu ý: không sử dụng LED.) - Dạng sóng ở một số trạng thái:  111:
• So sánh và nhận xét về dạng sóng tín hiệu tại đầu vào và đầu ra của mạch cộng. lOMoAR cPSD| 61548706
- Nhận xét: Đầu A, đầu B, đầu Cin ta lấy quy ước: khi có dòng điện đi
qua thì là bằng 1, khi không có thì là bằng 0; đèn LED đỏ phía bên
trái nối với đầu S, đèn LED đỏ phía bên phải nối với đầu CO. Hai đèn
sáng theo đúng như bảng chân lý.
- Phân tích bảng chân lý: A B A⊕B Cin S 0 0 0 0 0 0 0 0 1 1 0 1 1 0 1 0 1 1 1 0 1 0 1 0 1 1 0 1 1 0 1 1 0 0 0 1 1 0 1 1 A B A⊕B Cin 𝐶𝑖𝑛.(A⊕B) A.B CO 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 1 1 0 1 0 0 0 1 1 1 0 0 1 1 0 1 0 1 0 0 1 0 1 1 0 0 1 1 1 0 0 0 1 1 1 1 0 1 1 1 1
 Kết luận: Bảng chân lý đúng
