lOMoARcPSD| 61548706
CHUẨN BỊ THỰC HÀNH
IT2140 – THỰC HÀNH ĐIỆN TỬ CHO CNTT
Tuần 11: BỘ CHỌN KÊNH
Họ và tên
Đặng Hoàng Minh
Mã số sinh viên
20235777
Nhóm
3
Bài 1. Xây dựng bộ chọn kênh 2 đầu vào, 1 đầu ra (MUX 2-1) từ các cổng logic cơ
bản AND, OR và NOT như sơ ồ thiết kế Hình 1.
Một cổng XOR 2 đầu vào có ký hiệu và bảng thật (truth table) ược trình bày ở Hình 1.
Yêu cầu:
• Xây dựng biểu thức logic đầu ra của mạch dựa trên bảng thật
Ta thấy khi đầu vào lựa chọn S = 0, thì tín hiệu ở đầu vào I
0
ược ưa ra đầu ra Y; khi đầu
vào lựa chọn S = 1, thì tín hiệu ở đầu vào I
1
ược ưa ra đầu ra Y
Biểu thức logic đầu ra: Y = 𝑺.I
0
+ S.I
1
Bảng
thật:
I
1
I
0
S
Y
0
0
0
0
0
1
0
1
1
0
0
0
1
1
0
1
0
0
1
0
0
1
1
0
1
0
1
1
1
1
1
1
lOMoARcPSD| 61548706
• Lắp mạch MUX 2-1 trên bo mạch từ các IC 74LS04/08/32. Sử dụng iện
trở, LED, và nút bấm (hoặc công tắc) để iều khiển và minh họa mức logic ở đầu
vào/ra. Sử dụng máy tạo nguồn để cấp nguồn 5V/GND cho mạch.
o Hình ảnh mạch trên Tinkercard
• Dựa vào bảng thật của MUX 2-1, sử dụng một máy tạo xung và một
máy hiển thị sóng để kiểm tra hoạt ộng của mạch.
I₁
I₀
Y
1
1
0
1
lOMoARcPSD| 61548706
1
1
0
1
• So sánh và nhận xét về dạng sóng tín hiệu tại đầu vào và đầu ra của
mạch.
- Khi cấp xung cho I0 và I1 = 0, khi S = 0 thì Y = I0
- Khi cấp xung cho I0 và I1 = 0, khi S = 1 thì Y = I1 Từ bảng thật thấy
rằng:
• Khi đầu vào lựa chọn S=0 thì tín hiệu ở đầu vào I0 ược ưa ra Y.
• Khi đầu vào lựa chọn S=1, thì tín hiệu ở đầu vào I1 ược ưa ra Y.
Biểu thức Boolean của bộ chọn kênh 2-1:
Y = 𝑺.I
0
+ S.I
1
=> Kết quả thực hành trùng khớp với kết quả trên bảng thật
Bài 2. Xây dựng bộ chọn kênh 4 đầu vào, 1 đầu ra (MUX 4-1) từ các cổng logic cơ
bản AND, OR và NOT như sơ ồ thiết kế Hình 2.
lOMoARcPSD| 61548706
Yêu cầu:
• Xây dựng biểu thức logic đầu ra dựa trên bảng thật
Khi 2 đầu vào lựa chọn S
1
S
0
= 00, thì tín hiệu ở đầu vào I
0
ược ưa ra đầu ra Y; Khi 2
đầu vào lựa chọn S
1
S
0
= 01, thì tín hiệu ở đầu vào I
1
ược ưa ra đầu ra Y;
Khi 2 đầu vào lựa chọn S
1
S
0
= 10, thì tín hiệu ở đầu vào I
2
ược ưa ra đầu ra Y; Khi 2
đầu vào lựa chọn S
1
S
0
= 11, thì tín hiệu ở đầu vào I
3
ược ưa ra đầu ra Y.
Biểu thức logic đầu ra: Y = 𝑺
1
.𝑺
0
.I
0
+ 𝑺
1
.S
0
.I
1
+ S
1
.𝑺
0
.I
2
+ S
1
.S
0
.I
3
Bảng
thật:
I
3
I
2
I
1
I
0
S
1
S
0
Y
0
0
0
1
0
0
1
0
0
1
0
0
1
1
0
1
0
0
1
0
1
1
0
0
0
1
1
1
1
1
1
0
0
0
0
1
1
0
1
0
1
0
1
0
1
1
1
0
0
0
1
1
1
1
1
0
• Lắp mạch MUX 4-1 trên bo mạch từ các IC 74LS04/08/32. Lưu
ý, cần thiết kế cổng OR 4 đầu vào từ các cổng OR 2 đầu vào. Sử dụng iện
trở, LED, và nút bấm (hoặc công tắc) để iều khiển và minh họa mức logic
ở đầu vào/ra. Sử dụng máy tạo nguồn để cấp nguồn 5V/GND cho mạch.
lOMoARcPSD| 61548706

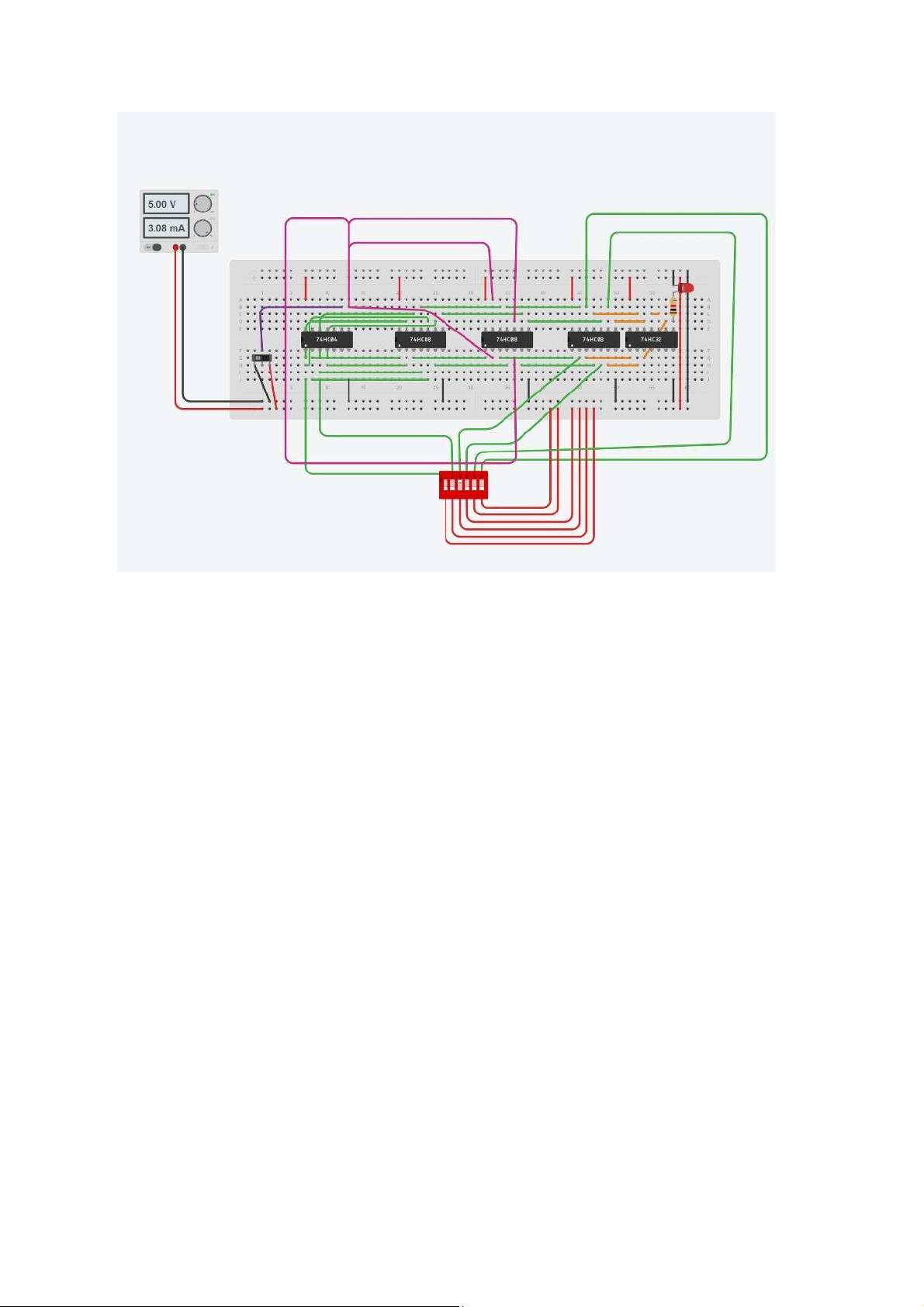

o Hình ảnh mạch trên Tinkercard
• Dựa vào bảng thật của MUX 4-1, sử dụng một máy tạo xung và một
máy hiển thị sóng để kiểm tra hoạt ộng của mạch.
I3
I2
I1
I0
S1
S0
Y
0
0
0
1
0
0
lOMoARcPSD| 61548706
0
0
0
1
1
0
0
0
1
0
0
1
0
0
1
0
1
1
lOMoARcPSD| 61548706
0
1
0
0
1
0
0
1
0
0
1
1
1
0
0
0
1
1
1
0
0
0
1
0
lOMoARcPSD| 61548706
0
0
0
0
1
1
• So sánh và nhận xét về dạng sóng tín hiệu tại đầu vào và đầu ra của
mạch.
- Nếu cấp xung cho I0 và I1,I2,I3 = 0. Khi S1 = S0 = 0 thì Y = I0 và tất cả các trường
hợp S1 và S2 còn lại cho ra Y = 0.
- Nếu cấp xung cho I1 và I0,I2,I3 = 0. Khi S1 = 0, S0 = 1 thì Y = I1 và tất cả các trường
hợp S1 và S2 còn lại cho ra Y = 0.
- Nếu cấp xung cho I2 và I0,I1,I3 = 0. Khi S1 = 1, S0 = 0 thì Y = I2 và tất cả các trường
hợp S1 và S2 còn lại cho ra Y = 0.
- Nếu cấp xung cho I3 và I1,I2,I0 = 0. Khi S1 = S2 = 1 thì Y = I3 và tất cả các trường
hợp S1 và S2 còn lại cho ra Y = 0.
- Khi I0, I1, I2, I3 = 0 thì tất cả các trường hợp của S1, S0 cho ra Y = 0
Khi 2 đầu vào lựa chọn S
1
S
0
= 00, thì tín hiệu ở đầu vào I
0
ược ưa ra đầu ra Y.Khi 2 đầu
vào lựa chọn S
1
S
0
= 01, thì tín hiệu ở đầu vào I
1
ược ưa ra đầu ra Y.Khi 2 đầu vào lựa
chọn S
1
S
0
= 10, thì tín hiệu ở đầu vào I
2
ược ưa ra đầu ra Y.Khi 2 đầu vào lựa chọn S
1
S
0
= 11, thì tín hiệu ở đầu vào I
3
ược ưa ra đầu ra Y.
Biểu thức logic đầu ra: Y = 𝑺
1
.𝑺
0
.I
0
+ 𝑺
1
.S
0
.I
1
+ S
1
.𝑺
0
.I
2
+ S
1
.S
0
.I
3
=> Kết quả o ược trùng khớp với kết quả trên bảng thật.
Bài 3. Xây dựng bộ chọn kênh 4 đầu vào, 1 đầu ra (MUX 4-1) có chân iều khiển
Enable tích cực mức thấp. Yêu cầu:

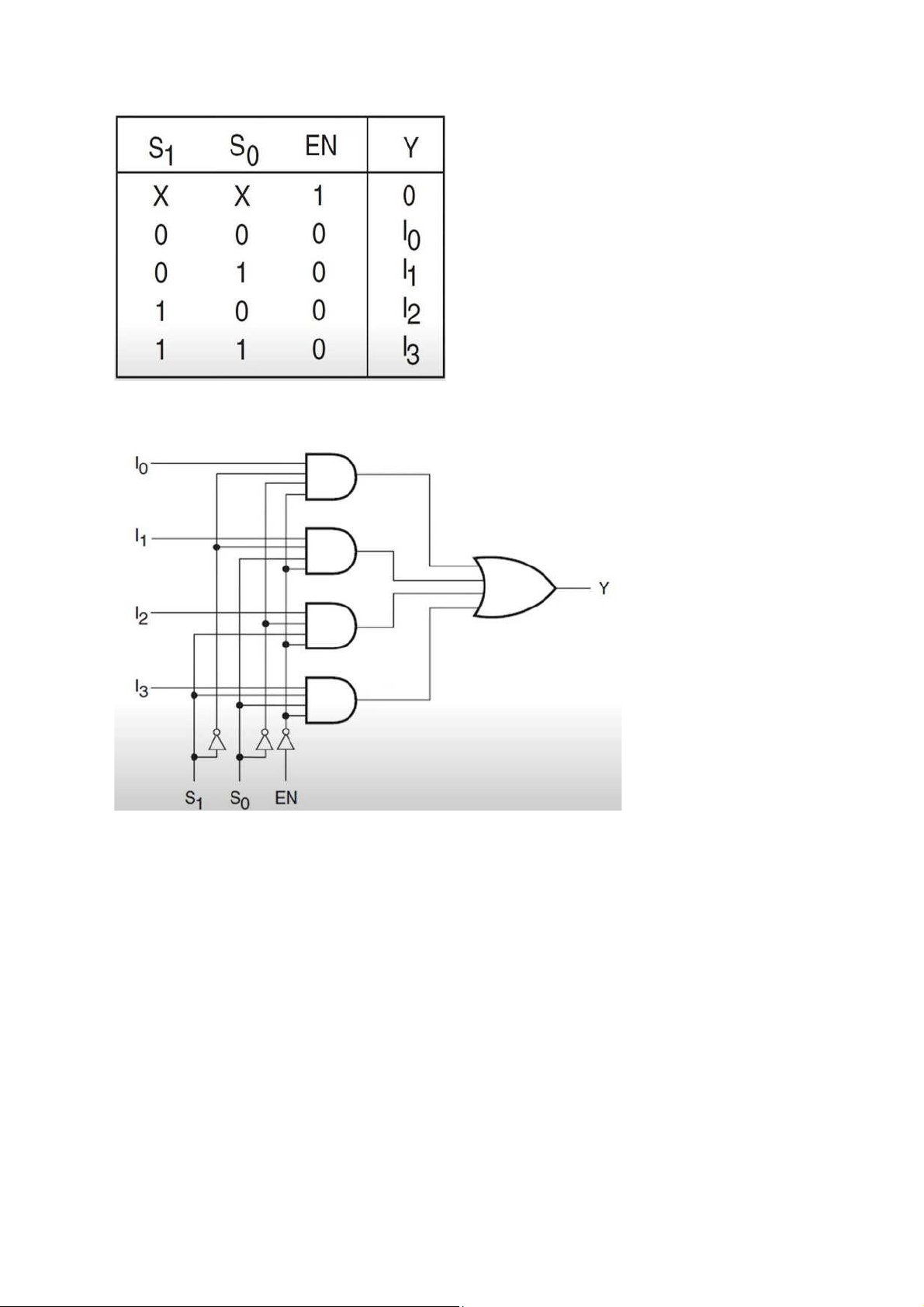

• Xây dựng bảng thật, tìm hàm đầu ra của mạch.
lOMoARcPSD| 61548706
=> Y = 𝑬
.( 𝑺
1
.𝑺
0
.I
0
+ 𝑺
1
.S
0
.I
1
+ S
1
.𝑺
0
.I
2
+ S
1
.S
0
.I
3
)
• Vẽ sơ ồ mạch logic.
• Thực hiện lắp mạch trên tinkercard.
lOMoARcPSD| 61548706
