BỘ CÔNG THƯƠNG
KHOA CƠ KHÍ
TRƯỜNG ĐẠI HỌC KINH TẾ
KỸ THUẬT CÔNG NGHIỆP
NGÂN HÀNG CÂU HỎI THI TỰ LUẬN
NĂM HỌC 2024 – 2025
Mã học phần: 0101000436
Tên học phần: Vẽ kỹ thuật
Chuyên ngành: Điện- Tự động hóa, Điện tử, Công nghệ thực phẩm
Hệ đào tạo: Đại học
HÀ NỘI – 2024
CƠ CẤU NGÂN HÀNG ĐỀ THI TỰ LUẬN
I. THÔNG TIN CHUNG
Năm học: 2024 - 2025 Học kỳ: I
Hệ đào tạo: Đại học Loại đào tạo: Tín chỉ
Chuyên ngành: Điện- Tự động hóa, Điện tử, Công nghệ thực phẩm
Khoa phụ trách học phần: Khoa cơ khí
Học phần: Vẽ kỹ thuật
II. CƠ CẤU ĐỀ THI
STT Nhóm tổ
hợp/chủ
đề
Tổng số câu
hỏi xây dựng
trong nhóm tổ
hợp/chủ đề
Phần kiến thức
tham chiếu (Câu
hỏi trong nhóm
tổ hợp ứng với
nội dung chương
số mấy của học
phần)
Số câu bốc
thăm cho
một đề thi
Điểm
một câu
hỏi
Ghi chú
1 I 50 1,2,4 1 3.0
2 II 50 1,2,4 1 4.0
3 III 20 1,4,5,6,7 1 3.0
……….., ngày … tháng … năm 2024
KHOA CƠ KHÍ
(Ký và ghi rõ họ tên)
NGÂN HÀNG CÂU HỎI DẠNG I
Số câu hỏi/1 đề thi Điểm số 1 câu hỏi Ghi chú
01 3.0
DANH MỤC CÁC CÂU HỎI THUỘC NHÓM TỔ HỢP SỐ I
Mã câu hỏi số I.1
Cho hình chiếu trục đo như hình vẽ.
Thực hiện: Vẽ 3 hình chiếu vuông
góc đúng vị trí.
Mã câu hỏi số I.2
Cho hình chiếu trục đo như hình vẽ.
Thực hiện: Vẽ 3 hình chiếu vuông
góc đúng vị trí.
Mã câu hỏi số I.3
Cho hình chiếu trục đo như hình vẽ.
Thực hiện: Vẽ 3 hình chiếu vuông
góc đúng vị trí.
Mã câu hỏi số I.4
Cho hình chiếu trục đo như hình vẽ.
Thực hiện: Vẽ 3 hình chiếu vuông
góc đúng vị trí.
Mã câu hỏi số I.5
NHÓM TỔ HỢP CÂU HỎI SỐ II
Số câu hỏi/1 đề thi Điểm số 1 câu hỏi Ghi chú
01 4.0
DANH MỤC CÁC CÂU HỎI THUỘC NHÓM TỔ HỢP SỐ II
Mã câu hỏi số II.1

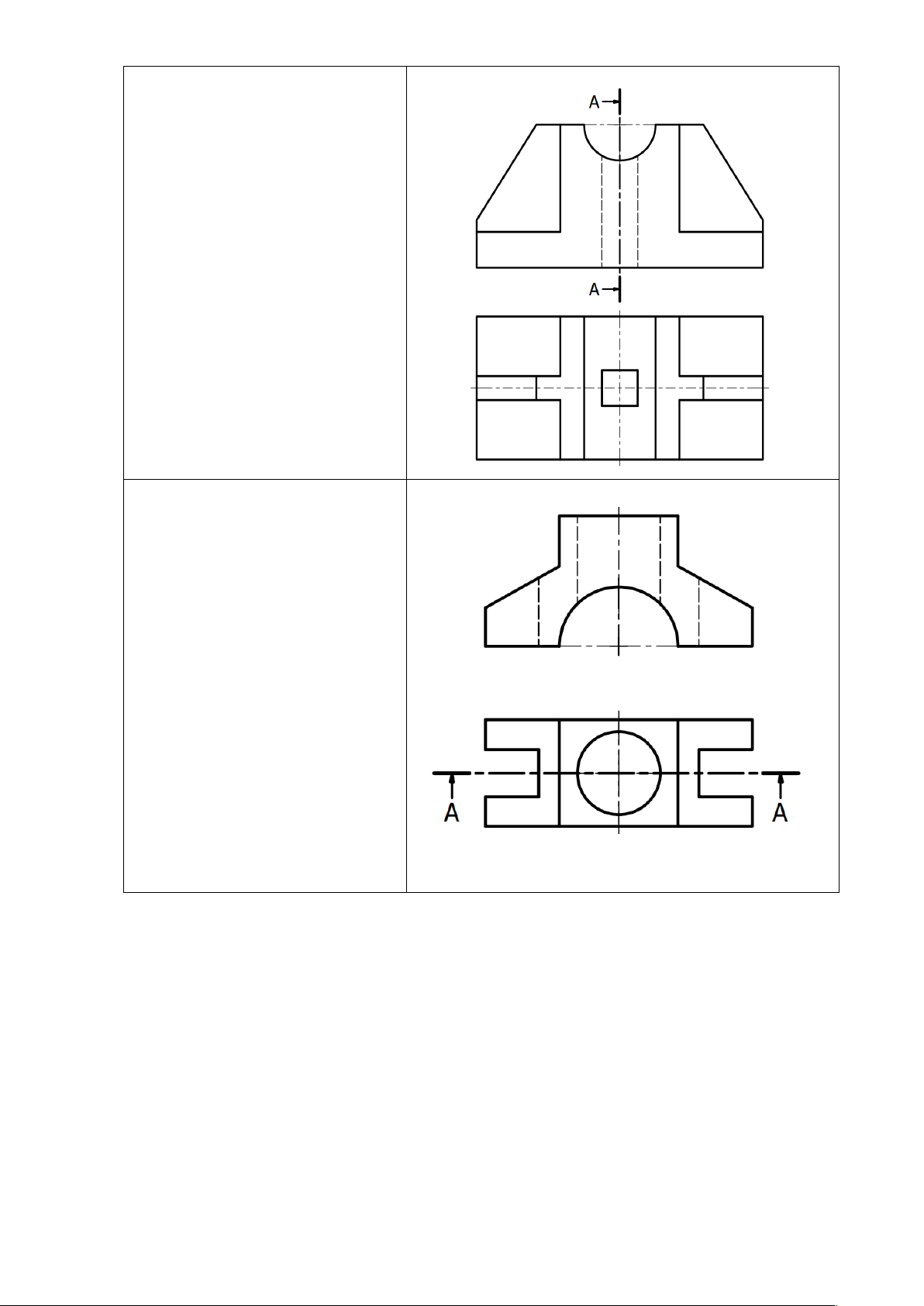

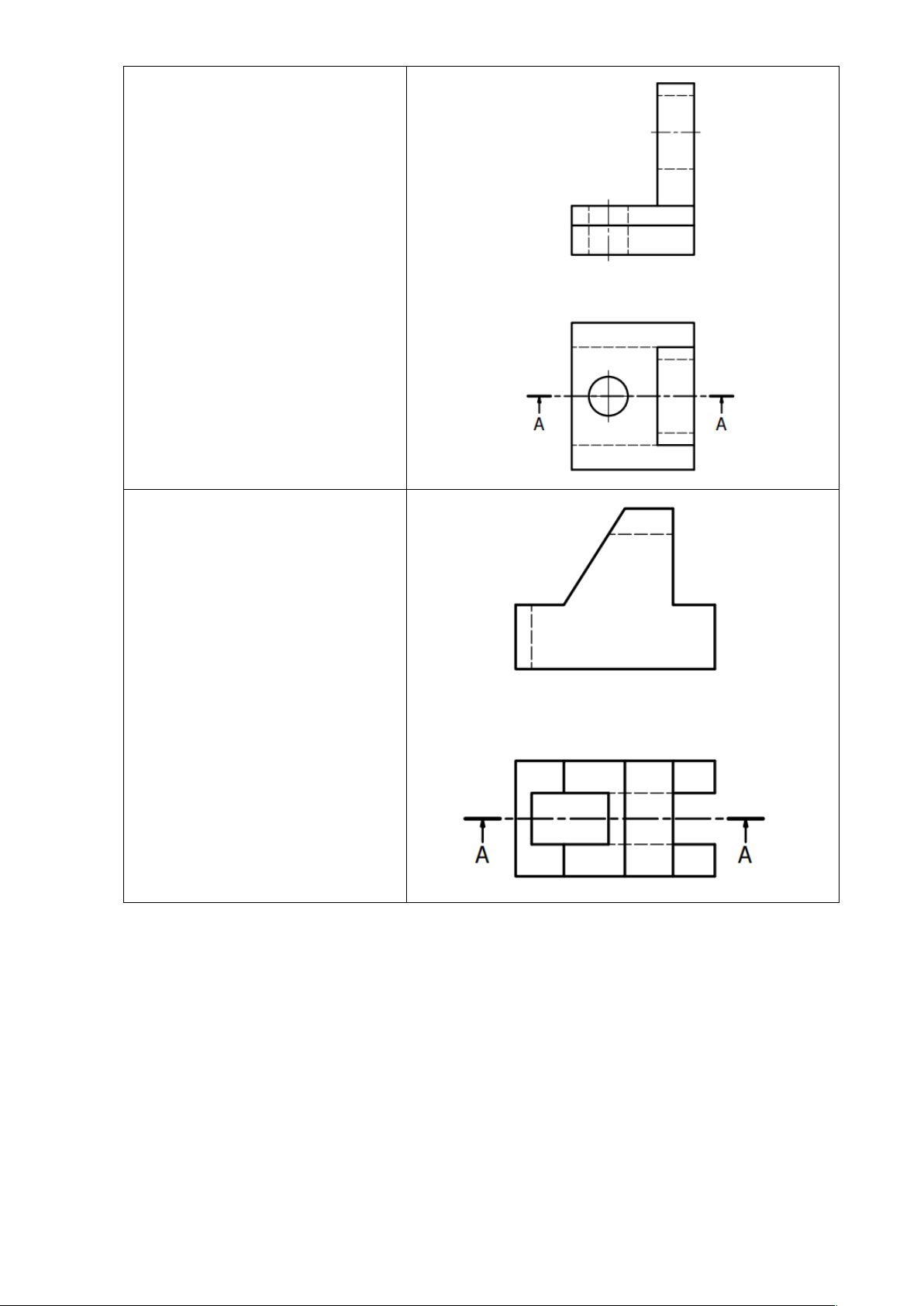

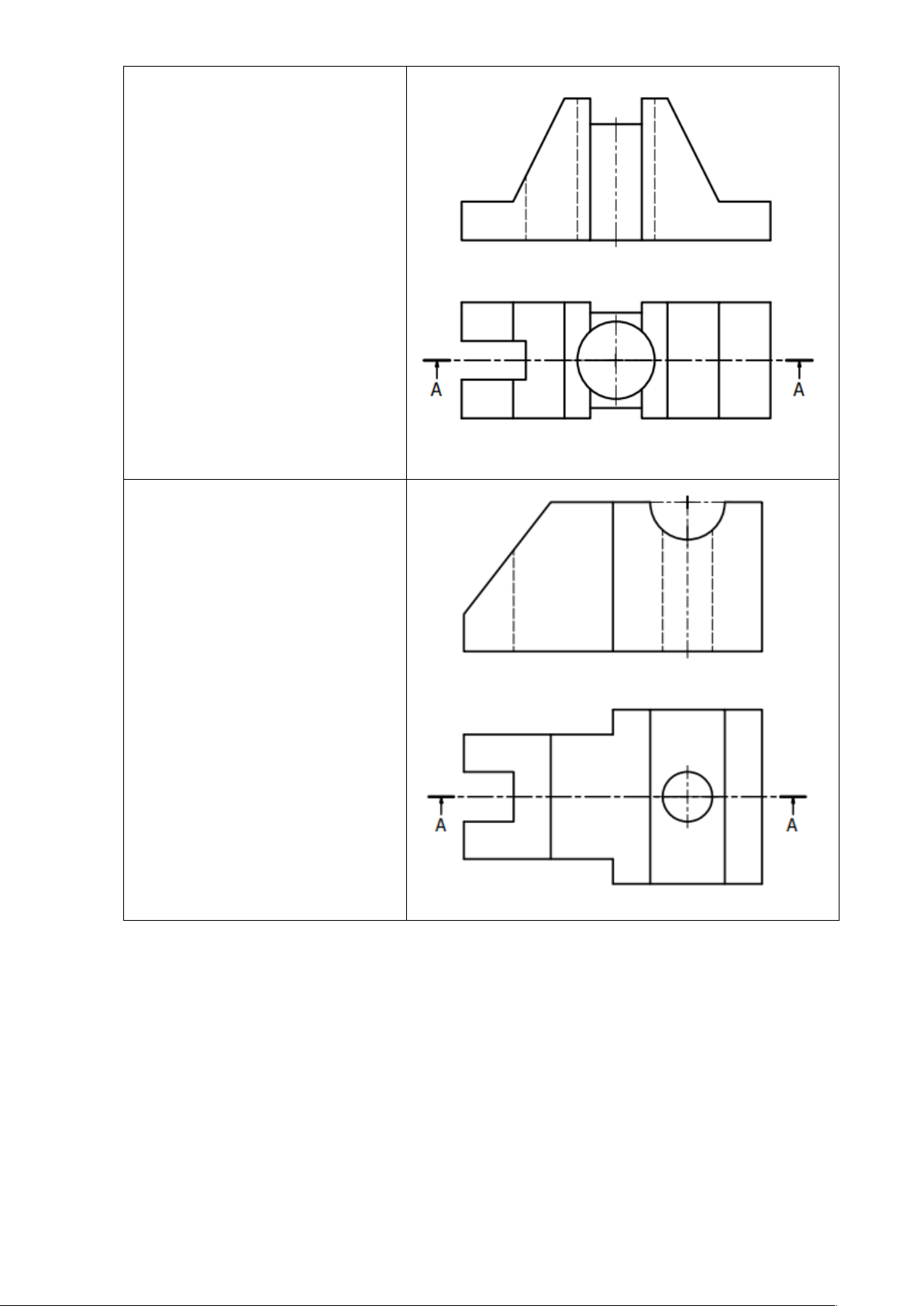

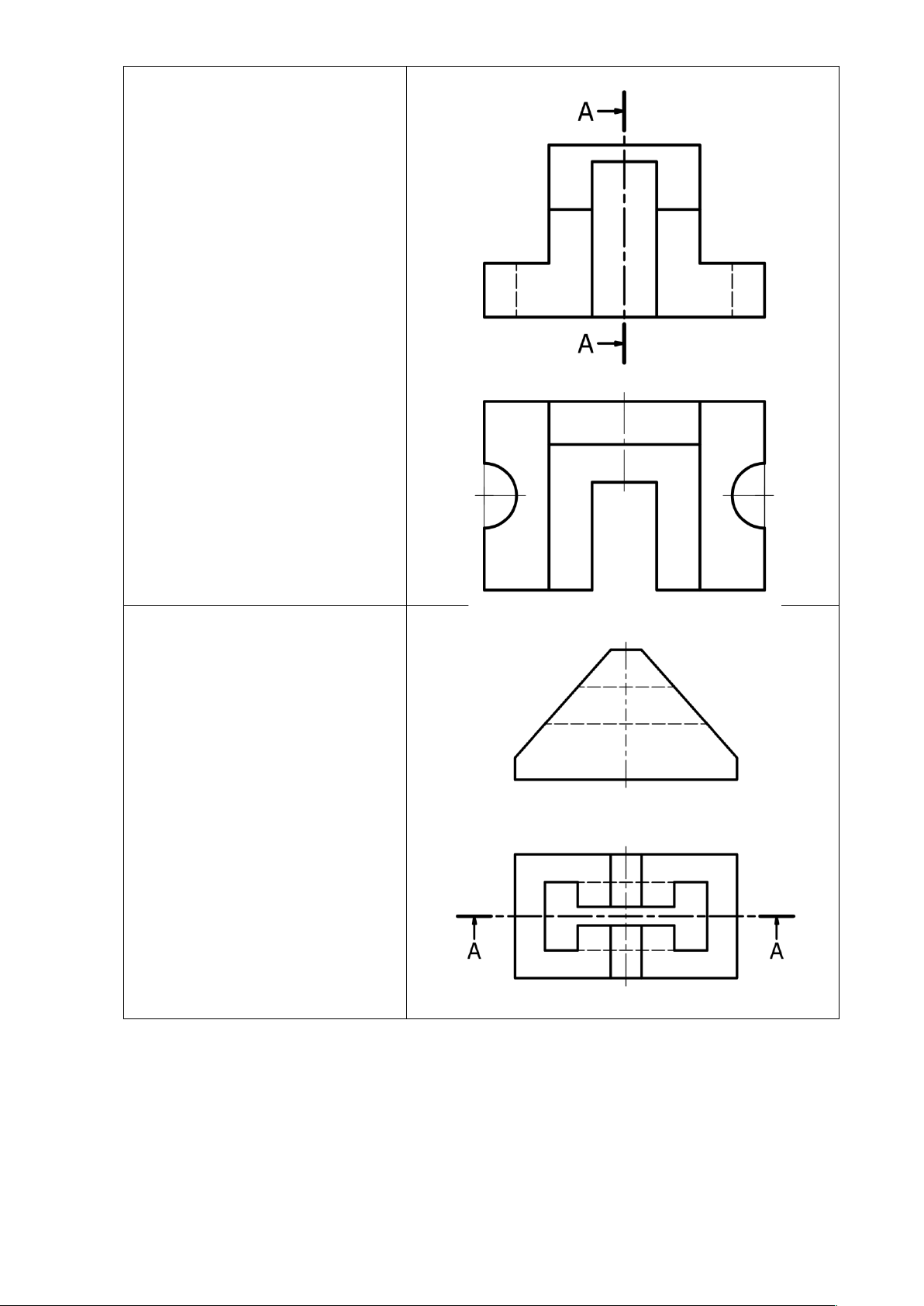

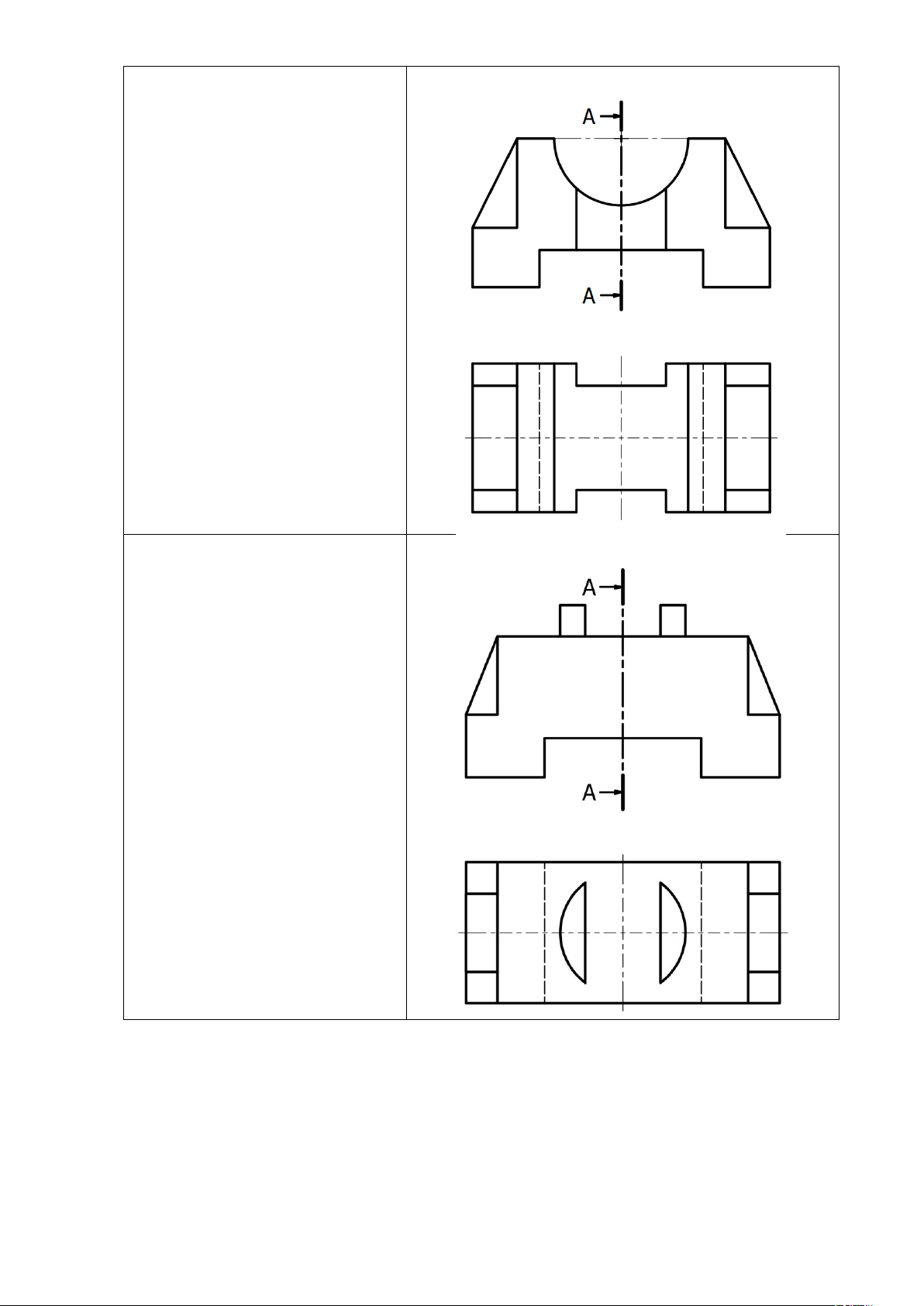

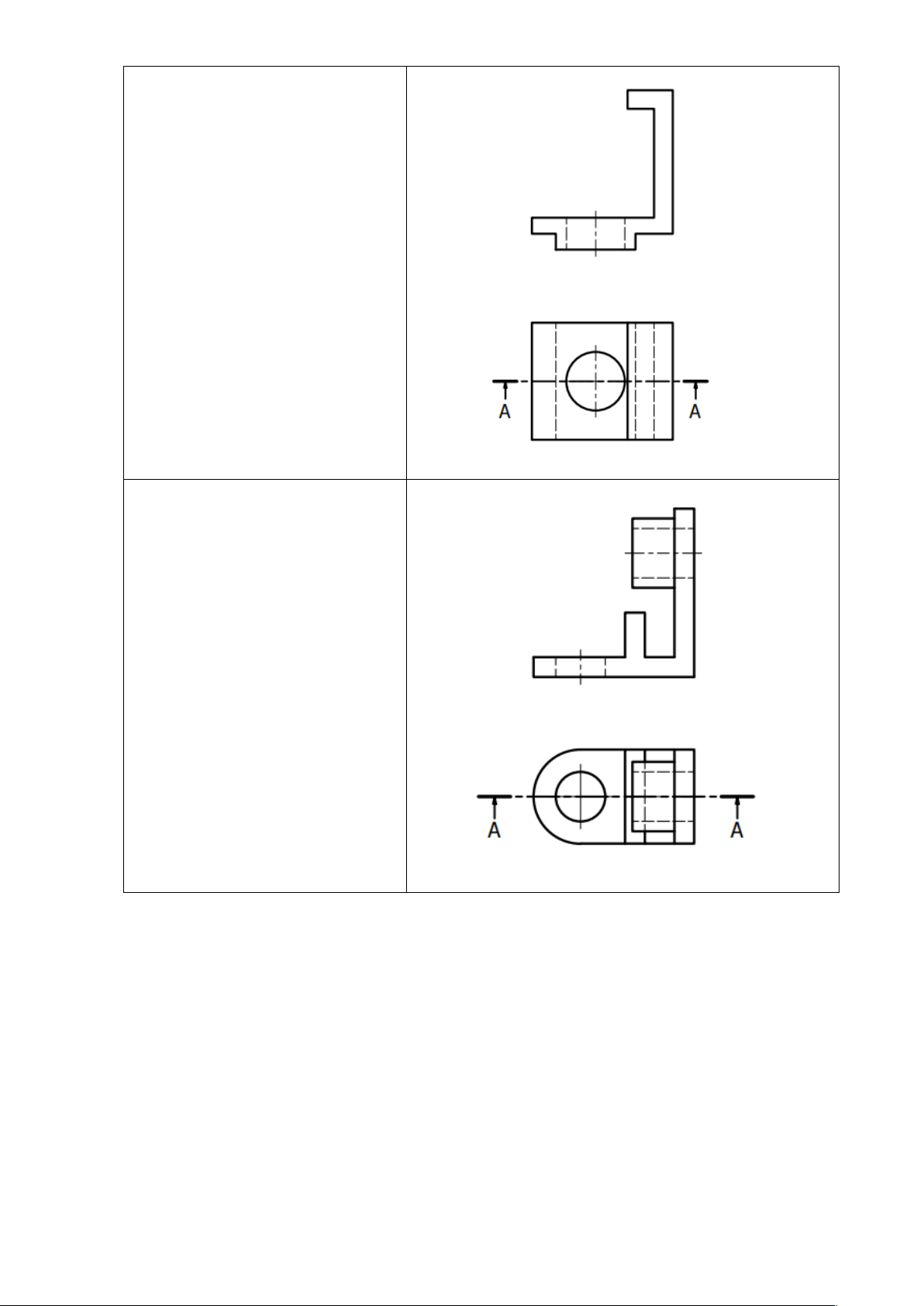

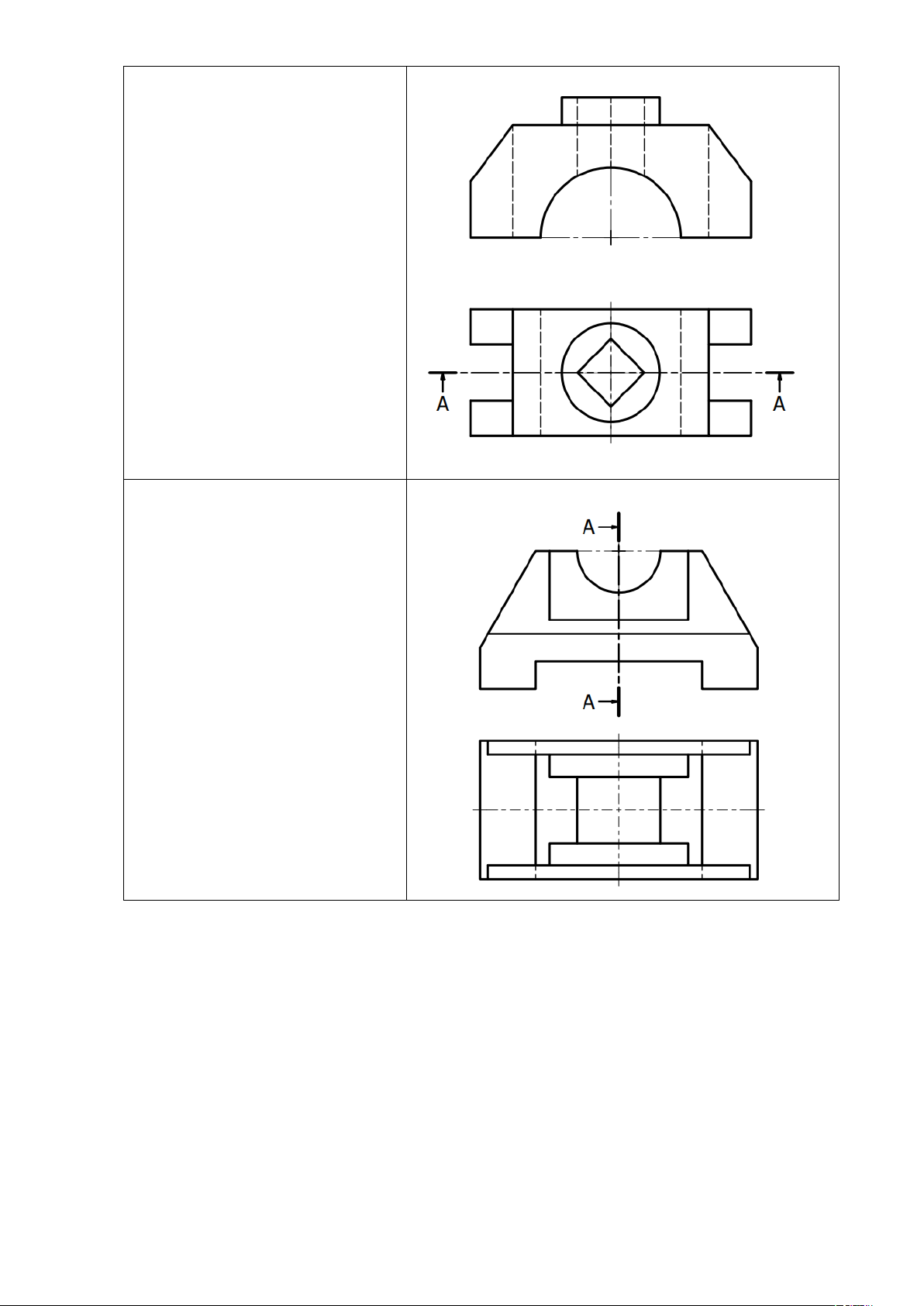

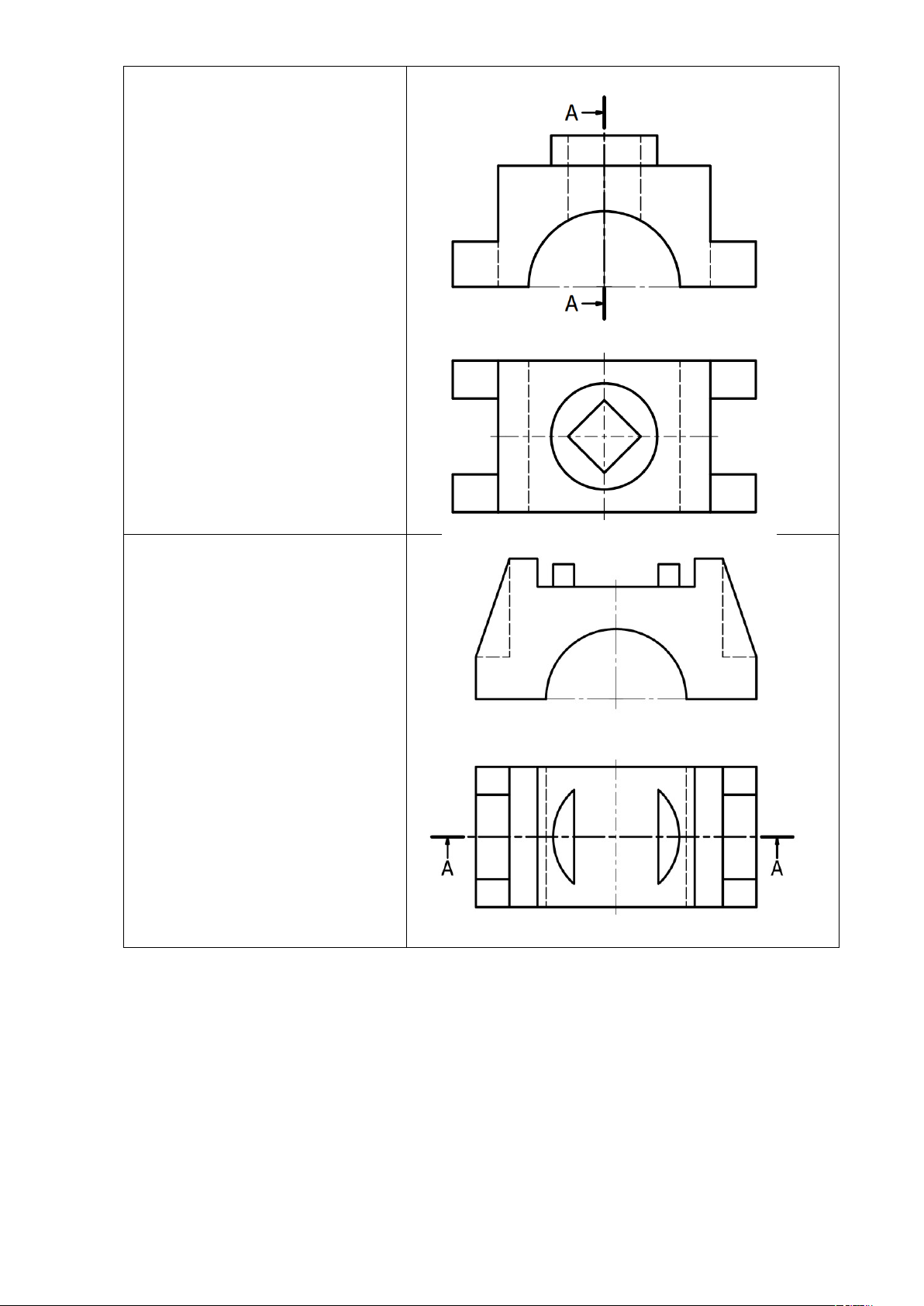

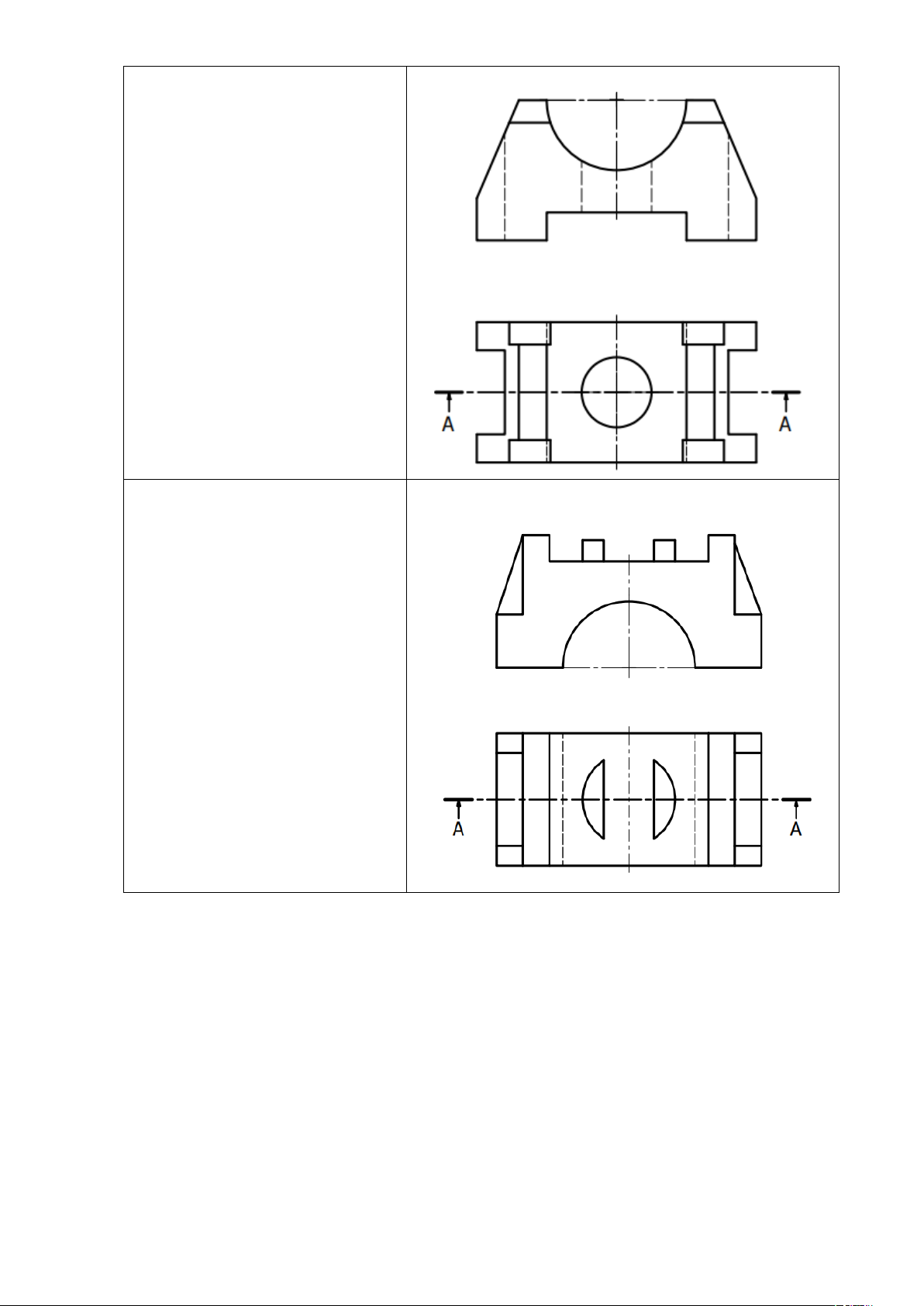

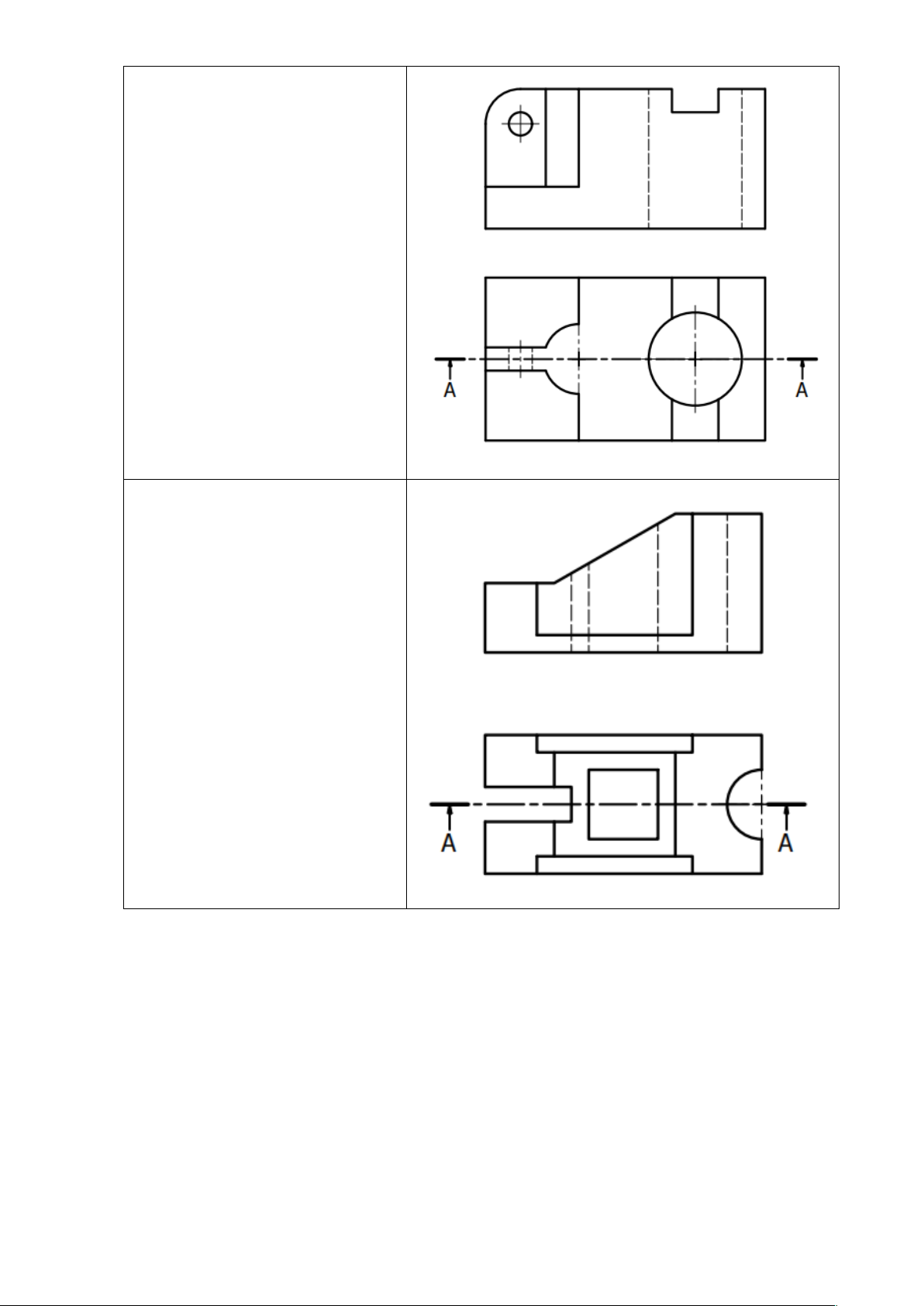

Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.2
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.3
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.4
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.5
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.6
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.7
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.8
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.9
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.10
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.11
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.12
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.13
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.14
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.15
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.16
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.17
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
-
Mã câu hỏi số II.18
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.19
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.20
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.21
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.22
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.23
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.24
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.25
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.26
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.27
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.28
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.29
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
Mã câu hỏi số II.30
Cho hai hình chiếu vuông góc.
Thực hiện:
- Vẽ hình chiếu thứ 3 đúng vị trí.
- Vẽ hình cắt A-A.
