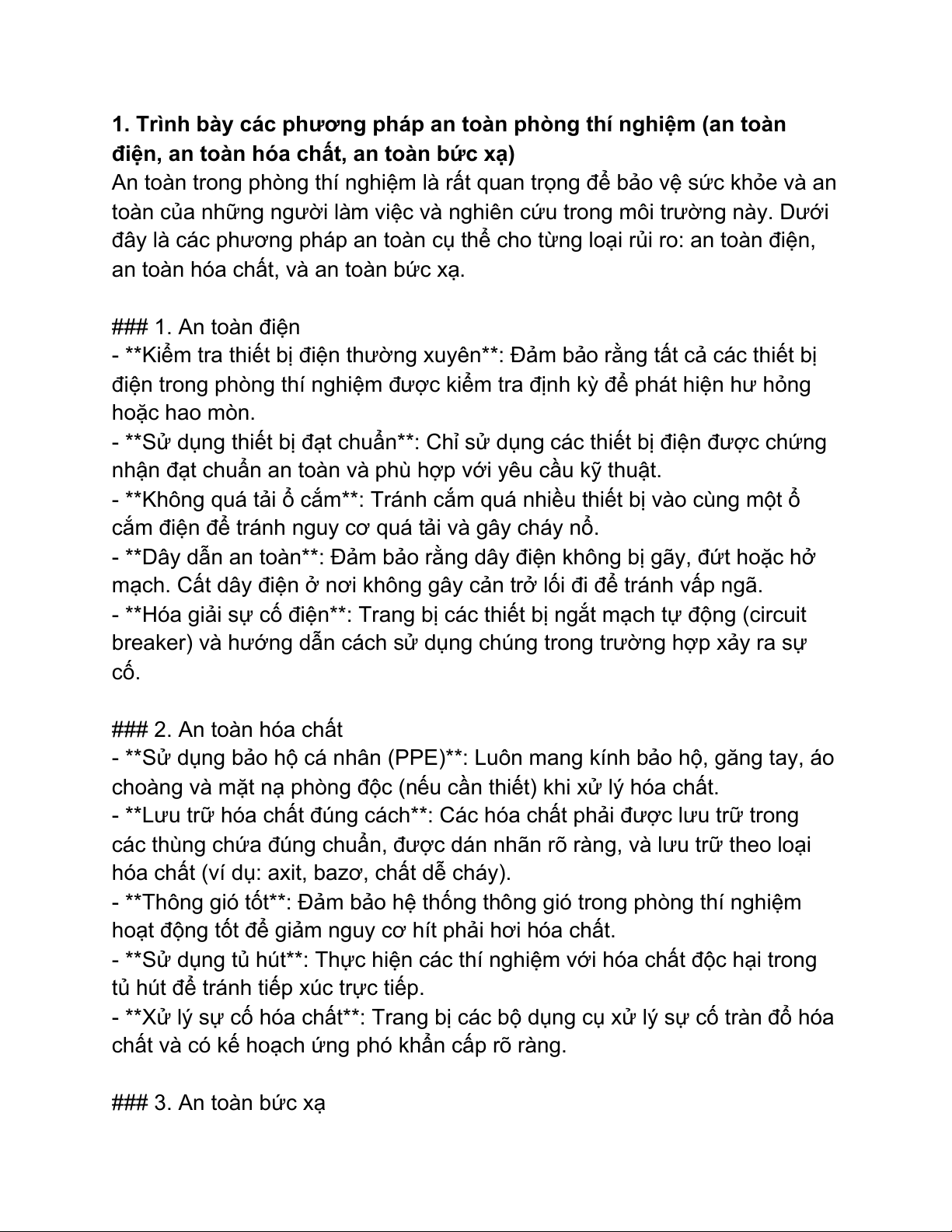

1. Trình bày các phương pháp an toàn phòng thí nghiệm (an toàn
điện, an toàn hóa chất, an toàn bức xạ)
An toàn trong phòng thí nghiệm là rất quan trọng để bảo vệ sức khỏe và an
toàn của những người làm việc và nghiên cứu trong môi trường này. Dưới
đây là các phương pháp an toàn cụ thể cho từng loại rủi ro: an toàn điện,
an toàn hóa chất, và an toàn bức xạ. ### 1. An toàn điện
- **Kiểm tra thiết bị điện thường xuyên**: Đảm bảo rằng tất cả các thiết bị
điện trong phòng thí nghiệm được kiểm tra định kỳ để phát hiện hư hỏng hoặc hao mòn.
- **Sử dụng thiết bị đạt chuẩn**: Chỉ sử dụng các thiết bị điện được chứng
nhận đạt chuẩn an toàn và phù hợp với yêu cầu kỹ thuật.
- **Không quá tải ổ cắm**: Tránh cắm quá nhiều thiết bị vào cùng một ổ
cắm điện để tránh nguy cơ quá tải và gây cháy nổ.
- **Dây dẫn an toàn**: Đảm bảo rằng dây điện không bị gãy, đứt hoặc hở
mạch. Cất dây điện ở nơi không gây cản trở lối đi để tránh vấp ngã.
- **Hóa giải sự cố điện**: Trang bị các thiết bị ngắt mạch tự động (circuit
breaker) và hướng dẫn cách sử dụng chúng trong trường hợp xảy ra sự cố. ### 2. An toàn hóa chất
- **Sử dụng bảo hộ cá nhân (PPE)**: Luôn mang kính bảo hộ, găng tay, áo
choàng và mặt nạ phòng độc (nếu cần thiết) khi xử lý hóa chất.
- **Lưu trữ hóa chất đúng cách**: Các hóa chất phải được lưu trữ trong
các thùng chứa đúng chuẩn, được dán nhãn rõ ràng, và lưu trữ theo loại
hóa chất (ví dụ: axit, bazơ, chất dễ cháy).
- **Thông gió tốt**: Đảm bảo hệ thống thông gió trong phòng thí nghiệm
hoạt động tốt để giảm nguy cơ hít phải hơi hóa chất.
- **Sử dụng tủ hút**: Thực hiện các thí nghiệm với hóa chất độc hại trong
tủ hút để tránh tiếp xúc trực tiếp.
- **Xử lý sự cố hóa chất**: Trang bị các bộ dụng cụ xử lý sự cố tràn đổ hóa
chất và có kế hoạch ứng phó khẩn cấp rõ ràng. ### 3. An toàn bức xạ

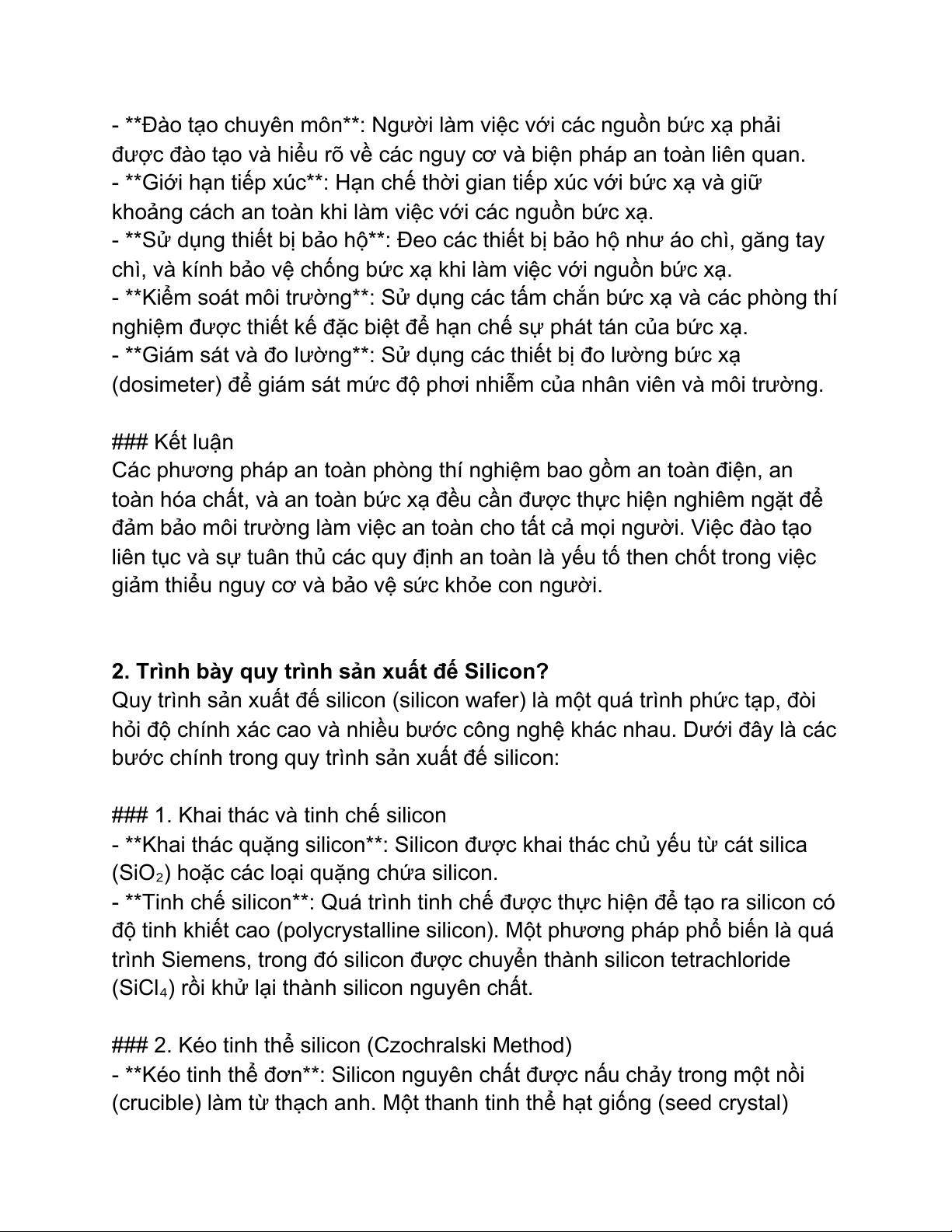

- **Đào tạo chuyên môn**: Người làm việc với các nguồn bức xạ phải
được đào tạo và hiểu rõ về các nguy cơ và biện pháp an toàn liên quan.
- **Giới hạn tiếp xúc**: Hạn chế thời gian tiếp xúc với bức xạ và giữ
khoảng cách an toàn khi làm việc với các nguồn bức xạ.
- **Sử dụng thiết bị bảo hộ**: Đeo các thiết bị bảo hộ như áo chì, găng tay
chì, và kính bảo vệ chống bức xạ khi làm việc với nguồn bức xạ.
- **Kiểm soát môi trường**: Sử dụng các tấm chắn bức xạ và các phòng thí
nghiệm được thiết kế đặc biệt để hạn chế sự phát tán của bức xạ.
- **Giám sát và đo lường**: Sử dụng các thiết bị đo lường bức xạ
(dosimeter) để giám sát mức độ phơi nhiễm của nhân viên và môi trường. ### Kết luận
Các phương pháp an toàn phòng thí nghiệm bao gồm an toàn điện, an
toàn hóa chất, và an toàn bức xạ đều cần được thực hiện nghiêm ngặt để
đảm bảo môi trường làm việc an toàn cho tất cả mọi người. Việc đào tạo
liên tục và sự tuân thủ các quy định an toàn là yếu tố then chốt trong việc
giảm thiểu nguy cơ và bảo vệ sức khỏe con người.
2. Trình bày quy trình sản xuất đế Silicon?
Quy trình sản xuất đế silicon (silicon wafer) là một quá trình phức tạp, đòi
hỏi độ chính xác cao và nhiều bước công nghệ khác nhau. Dưới đây là các
bước chính trong quy trình sản xuất đế silicon:
### 1. Khai thác và tinh chế silicon
- **Khai thác quặng silicon**: Silicon được khai thác chủ yếu từ cát silica
(SiO ) hoặc các loại quặng chứa silicon. ₂
- **Tinh chế silicon**: Quá trình tinh chế được thực hiện để tạo ra silicon có
độ tinh khiết cao (polycrystalline silicon). Một phương pháp phổ biến là quá
trình Siemens, trong đó silicon được chuyển thành silicon tetrachloride
(SiCl ) rồi khử lại thành silicon nguyên c ₄ hất.
### 2. Kéo tinh thể silicon (Czochralski Method)
- **Kéo tinh thể đơn**: Silicon nguyên chất được nấu chảy trong một nồi
(crucible) làm từ thạch anh. Một thanh tinh thể hạt giống (seed crystal)
được hạ vào silicon lỏng và từ từ kéo lên, tạo ra một thanh tinh thể silicon đơn lớn (ingot).

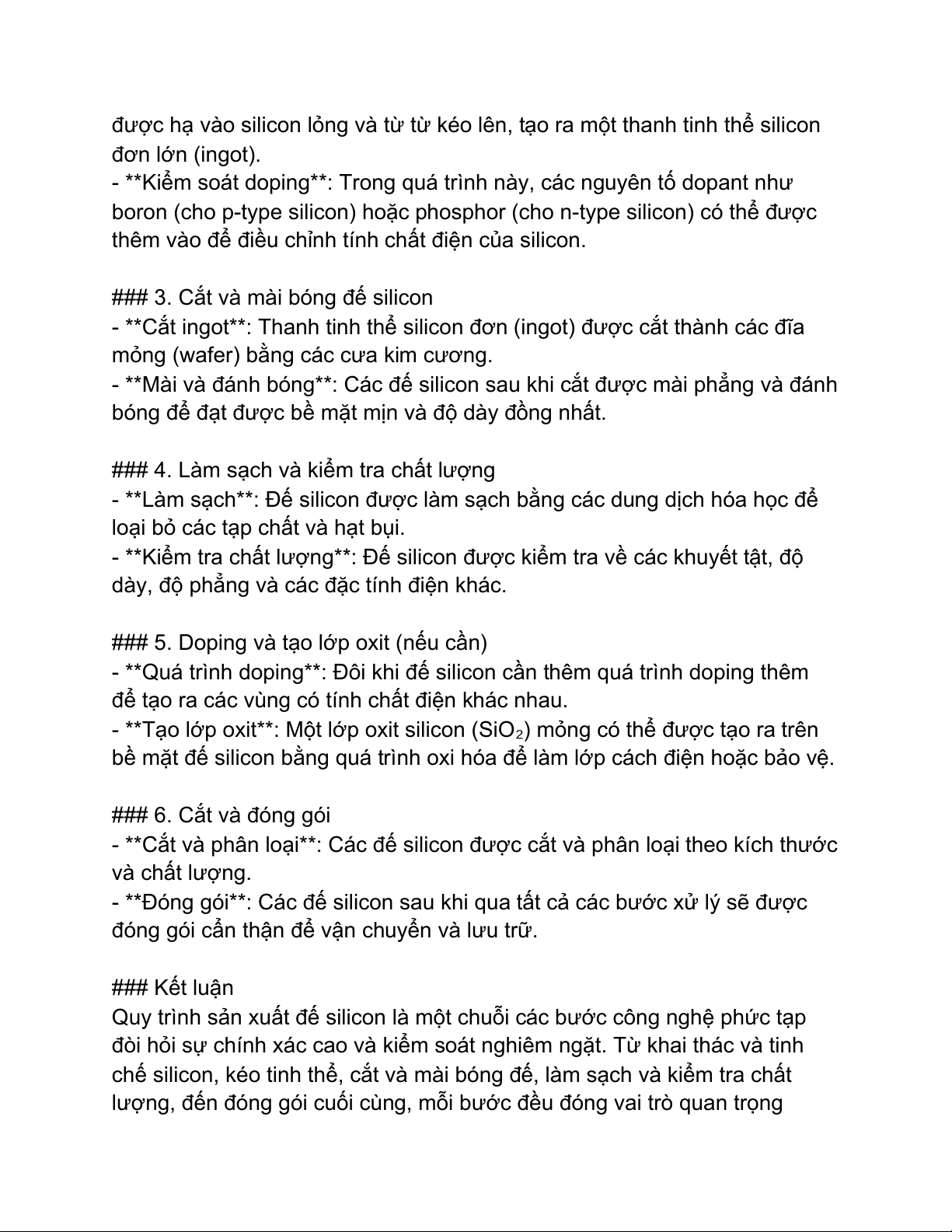

- **Kiểm soát doping**: Trong quá trình này, các nguyên tố dopant như
boron (cho p-type silicon) hoặc phosphor (cho n-type silicon) có thể được
thêm vào để điều chỉnh tính chất điện của silicon.
### 3. Cắt và mài bóng đế silicon
- **Cắt ingot**: Thanh tinh thể silicon đơn (ingot) được cắt thành các đĩa
mỏng (wafer) bằng các cưa kim cương.
- **Mài và đánh bóng**: Các đế silicon sau khi cắt được mài phẳng và đánh
bóng để đạt được bề mặt mịn và độ dày đồng nhất.
### 4. Làm sạch và kiểm tra chất lượng
- **Làm sạch**: Đế silicon được làm sạch bằng các dung dịch hóa học để
loại bỏ các tạp chất và hạt bụi.
- **Kiểm tra chất lượng**: Đế silicon được kiểm tra về các khuyết tật, độ
dày, độ phẳng và các đặc tính điện khác.
### 5. Doping và tạo lớp oxit (nếu cần)
- **Quá trình doping**: Đôi khi đế silicon cần thêm quá trình doping thêm
để tạo ra các vùng có tính chất điện khác nhau.
- **Tạo lớp oxit**: Một lớp oxit silicon (SiO ) mỏng có thể được tạo ra ₂ trên
bề mặt đế silicon bằng quá trình oxi hóa để làm lớp cách điện hoặc bảo vệ. ### 6. Cắt và đóng gói
- **Cắt và phân loại**: Các đế silicon được cắt và phân loại theo kích thước và chất lượng.
- **Đóng gói**: Các đế silicon sau khi qua tất cả các bước xử lý sẽ được
đóng gói cẩn thận để vận chuyển và lưu trữ. ### Kết luận
Quy trình sản xuất đế silicon là một chuỗi các bước công nghệ phức tạp
đòi hỏi sự chính xác cao và kiểm soát nghiêm ngặt. Từ khai thác và tinh
chế silicon, kéo tinh thể, cắt và mài bóng đế, làm sạch và kiểm tra chất
lượng, đến đóng gói cuối cùng, mỗi bước đều đóng vai trò quan trọng
trong việc đảm bảo chất lượng của đế silicon, yếu tố cơ bản cho ngành công nghiệp bán dẫn.
3. Trình bày nguyên lý của các phương pháp ủ nhiệt (dùng khí ga,
nhiệt điện trở, laser, đèn, cảm ứng điện từ)?
Ủ nhiệt (annealing) là quá trình nhiệt lý nhằm làm giảm ứng suất nội, tăng
tính đồng nhất và cải thiện tính chất vật lý của vật liệu. Dưới đây là nguyên
lý của các phương pháp ủ nhiệt khác nhau như dùng khí gas, nhiệt điện
trở, laser, đèn, và cảm ứng điện từ:
### 1. Ủ nhiệt dùng khí gas
- **Nguyên lý**: Sử dụng khí gas (như khí gas tự nhiên, propan hoặc
butan) làm nhiên liệu để tạo ra nhiệt trong một lò nung. Khí gas được đốt
cháy trong một buồng đốt, sinh ra ngọn lửa và nhiệt lượng lớn. - **Quá trình**:
1. Khí gas được đốt cháy để tạo nhiệt.
2. Vật liệu được đặt trong lò nung và nhiệt độ được kiểm soát thông qua hệ thống điều chỉnh.
3. Sau khi đạt nhiệt độ yêu cầu, vật liệu được giữ ở nhiệt độ này trong
một khoảng thời gian nhất định, sau đó làm nguội từ từ để tránh tạo ra ứng suất mới.
- **Ứng dụng**: Thường được sử dụng trong các quá trình công nghiệp
nặng, như ủ thép, gốm sứ và các kim loại khác.
### 2. Ủ nhiệt dùng nhiệt điện trở
- **Nguyên lý**: Sử dụng các điện trở (thường là điện trở gốm hoặc kim
loại) để tạo ra nhiệt thông qua quá trình điện trở nhiệt. - **Quá trình**:
1. Điện năng được chuyển hóa thành nhiệt năng thông qua các điện trở.
2. Vật liệu được đặt trong lò có chứa các điện trở, nhiệt độ được điều
khiển chính xác bằng bộ điều chỉnh nhiệt độ.
3. Vật liệu được gia nhiệt đến nhiệt độ yêu cầu, giữ nhiệt và sau đó làm nguội theo quy trình.
- **Ứng dụng**: Phổ biến trong các phòng thí nghiệm và sản xuất nhỏ lẻ,
nơi yêu cầu kiểm soát nhiệt độ chính xác và ổn định. ### 3. Ủ nhiệt dùng laser

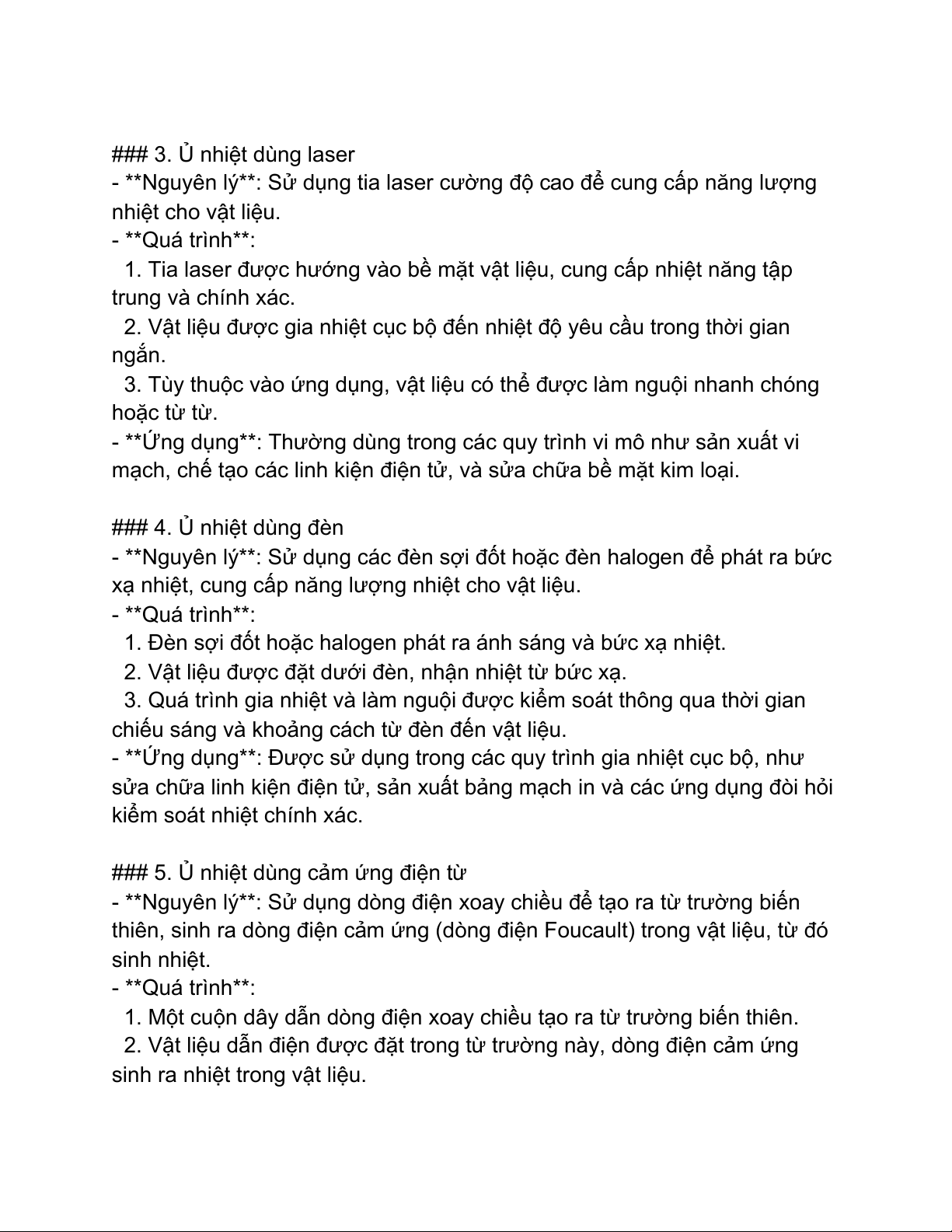

- **Nguyên lý**: Sử dụng tia laser cường độ cao để cung cấp năng lượng nhiệt cho vật liệu. - **Quá trình**:
1. Tia laser được hướng vào bề mặt vật liệu, cung cấp nhiệt năng tập trung và chính xác.
2. Vật liệu được gia nhiệt cục bộ đến nhiệt độ yêu cầu trong thời gian ngắn.
3. Tùy thuộc vào ứng dụng, vật liệu có thể được làm nguội nhanh chóng hoặc từ từ.
- **Ứng dụng**: Thường dùng trong các quy trình vi mô như sản xuất vi
mạch, chế tạo các linh kiện điện tử, và sửa chữa bề mặt kim loại. ### 4. Ủ nhiệt dùng đèn
- **Nguyên lý**: Sử dụng các đèn sợi đốt hoặc đèn halogen để phát ra bức
xạ nhiệt, cung cấp năng lượng nhiệt cho vật liệu. - **Quá trình**:
1. Đèn sợi đốt hoặc halogen phát ra ánh sáng và bức xạ nhiệt.
2. Vật liệu được đặt dưới đèn, nhận nhiệt từ bức xạ.
3. Quá trình gia nhiệt và làm nguội được kiểm soát thông qua thời gian
chiếu sáng và khoảng cách từ đèn đến vật liệu.
- **Ứng dụng**: Được sử dụng trong các quy trình gia nhiệt cục bộ, như
sửa chữa linh kiện điện tử, sản xuất bảng mạch in và các ứng dụng đòi hỏi
kiểm soát nhiệt chính xác.
### 5. Ủ nhiệt dùng cảm ứng điện từ
- **Nguyên lý**: Sử dụng dòng điện xoay chiều để tạo ra từ trường biến
thiên, sinh ra dòng điện cảm ứng (dòng điện Foucault) trong vật liệu, từ đó sinh nhiệt. - **Quá trình**:
1. Một cuộn dây dẫn dòng điện xoay chiều tạo ra từ trường biến thiên.
2. Vật liệu dẫn điện được đặt trong từ trường này, dòng điện cảm ứng
sinh ra nhiệt trong vật liệu.

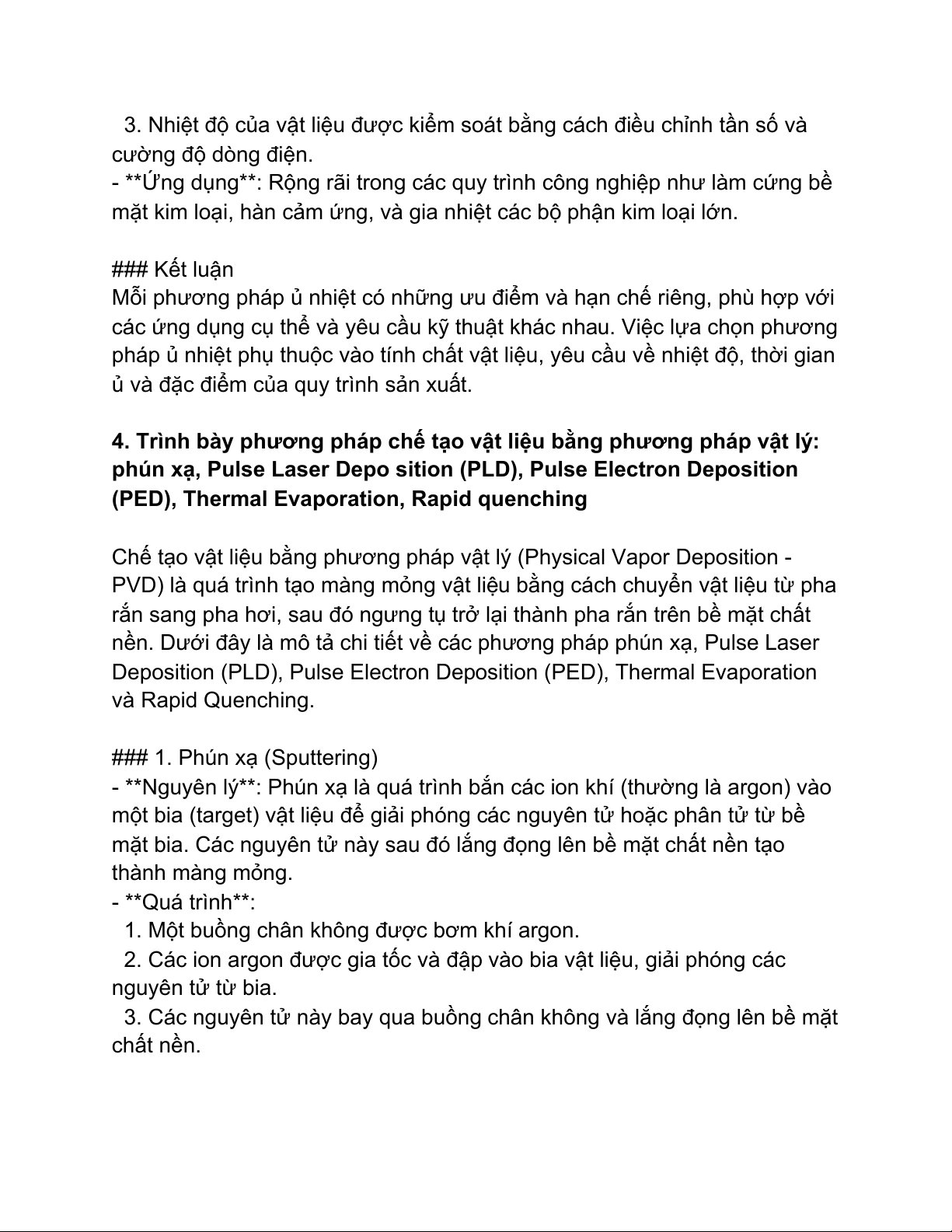

3. Nhiệt độ của vật liệu được kiểm soát bằng cách điều chỉnh tần số và cường độ dòng điện.
- **Ứng dụng**: Rộng rãi trong các quy trình công nghiệp như làm cứng bề
mặt kim loại, hàn cảm ứng, và gia nhiệt các bộ phận kim loại lớn. ### Kết luận
Mỗi phương pháp ủ nhiệt có những ưu điểm và hạn chế riêng, phù hợp với
các ứng dụng cụ thể và yêu cầu kỹ thuật khác nhau. Việc lựa chọn phương
pháp ủ nhiệt phụ thuộc vào tính chất vật liệu, yêu cầu về nhiệt độ, thời gian
ủ và đặc điểm của quy trình sản xuất.
4. Trình bày phương pháp chế tạo vật liệu bằng phương pháp vật lý:
phún xạ, Pulse Laser Depo sition (PLD), Pulse Electron Deposition
(PED), Thermal Evaporation, Rapid quenching
Chế tạo vật liệu bằng phương pháp vật lý (Physical Vapor Deposition -
PVD) là quá trình tạo màng mỏng vật liệu bằng cách chuyển vật liệu từ pha
rắn sang pha hơi, sau đó ngưng tụ trở lại thành pha rắn trên bề mặt chất
nền. Dưới đây là mô tả chi tiết về các phương pháp phún xạ, Pulse Laser
Deposition (PLD), Pulse Electron Deposition (PED), Thermal Evaporation và Rapid Quenching. ### 1. Phún xạ (Sputtering)
- **Nguyên lý**: Phún xạ là quá trình bắn các ion khí (thường là argon) vào
một bia (target) vật liệu để giải phóng các nguyên tử hoặc phân tử từ bề
mặt bia. Các nguyên tử này sau đó lắng đọng lên bề mặt chất nền tạo thành màng mỏng. - **Quá trình**:
1. Một buồng chân không được bơm khí argon.
2. Các ion argon được gia tốc và đập vào bia vật liệu, giải phóng các nguyên tử từ bia.
3. Các nguyên tử này bay qua buồng chân không và lắng đọng lên bề mặt chất nền.
- **Ứng dụng**: Phún xạ được sử dụng rộng rãi để tạo các màng mỏng kim
loại, oxit, nitride và các hợp chất khác, đặc biệt trong sản xuất linh kiện điện tử và quang học.

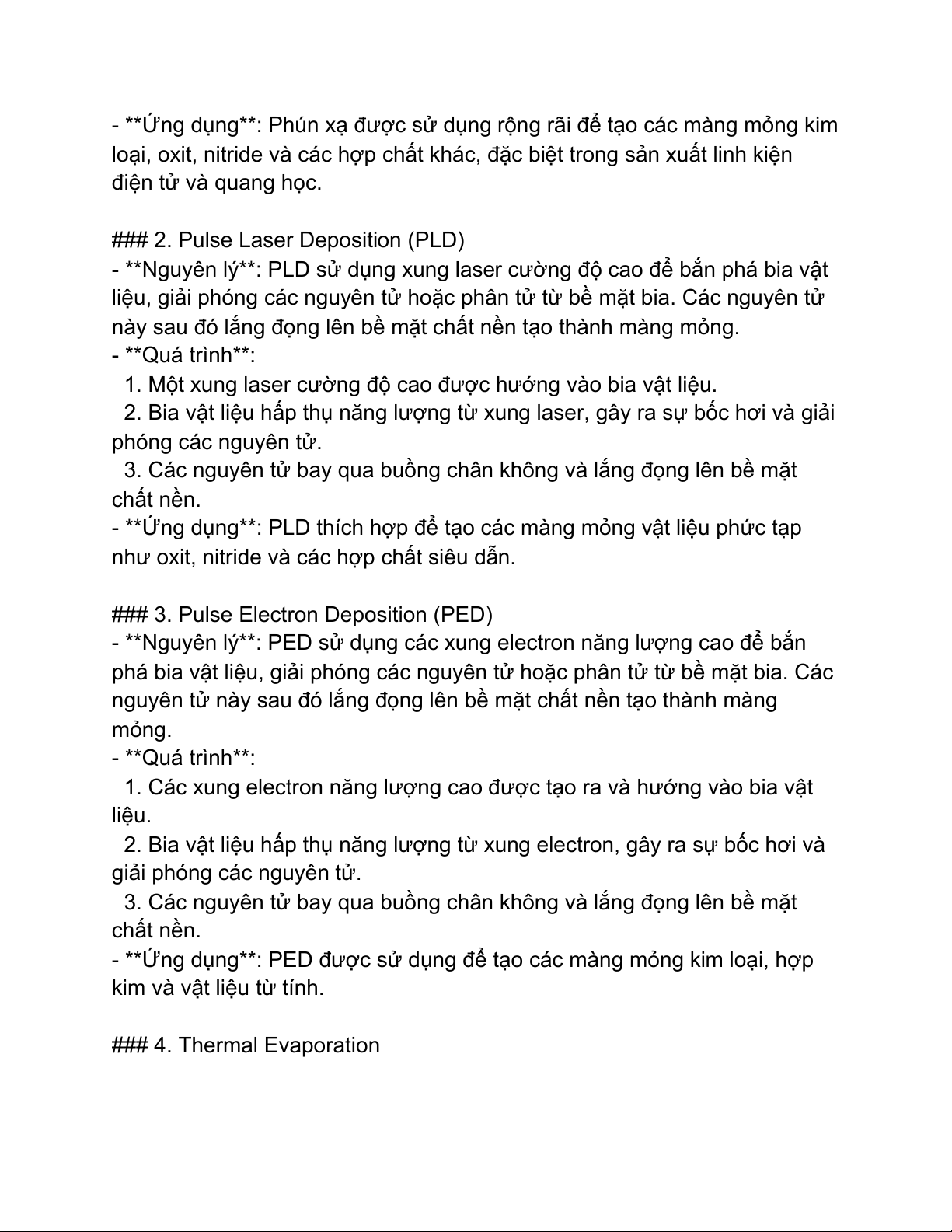

### 2. Pulse Laser Deposition (PLD)
- **Nguyên lý**: PLD sử dụng xung laser cường độ cao để bắn phá bia vật
liệu, giải phóng các nguyên tử hoặc phân tử từ bề mặt bia. Các nguyên tử
này sau đó lắng đọng lên bề mặt chất nền tạo thành màng mỏng. - **Quá trình**:
1. Một xung laser cường độ cao được hướng vào bia vật liệu.
2. Bia vật liệu hấp thụ năng lượng từ xung laser, gây ra sự bốc hơi và giải phóng các nguyên tử.
3. Các nguyên tử bay qua buồng chân không và lắng đọng lên bề mặt chất nền.
- **Ứng dụng**: PLD thích hợp để tạo các màng mỏng vật liệu phức tạp
như oxit, nitride và các hợp chất siêu dẫn.
### 3. Pulse Electron Deposition (PED)
- **Nguyên lý**: PED sử dụng các xung electron năng lượng cao để bắn
phá bia vật liệu, giải phóng các nguyên tử hoặc phân tử từ bề mặt bia. Các
nguyên tử này sau đó lắng đọng lên bề mặt chất nền tạo thành màng mỏng. - **Quá trình**:
1. Các xung electron năng lượng cao được tạo ra và hướng vào bia vật liệu.
2. Bia vật liệu hấp thụ năng lượng từ xung electron, gây ra sự bốc hơi và
giải phóng các nguyên tử.
3. Các nguyên tử bay qua buồng chân không và lắng đọng lên bề mặt chất nền.
- **Ứng dụng**: PED được sử dụng để tạo các màng mỏng kim loại, hợp
kim và vật liệu từ tính. ### 4. Thermal Evaporation
- **Nguyên lý**: Thermal Evaporation sử dụng nhiệt để làm bay hơi vật liệu
trong một buồng chân không. Các nguyên tử bay hơi sau đó ngưng tụ và
lắng đọng lên bề mặt chất nền. - **Quá trình**:
1. Vật liệu cần bốc hơi được đặt trong một nồi nung hoặc dây dẫn và được gia nhiệt.
2. Khi vật liệu đạt nhiệt độ bay hơi, các nguyên tử thoát ra và bay qua buồng chân không.
3. Các nguyên tử ngưng tụ và lắng đọng lên bề mặt chất nền.
- **Ứng dụng**: Thermal Evaporation được sử dụng để tạo các màng
mỏng kim loại, hợp kim và các vật liệu có điểm bay hơi thấp. ### 5. Rapid Quenching

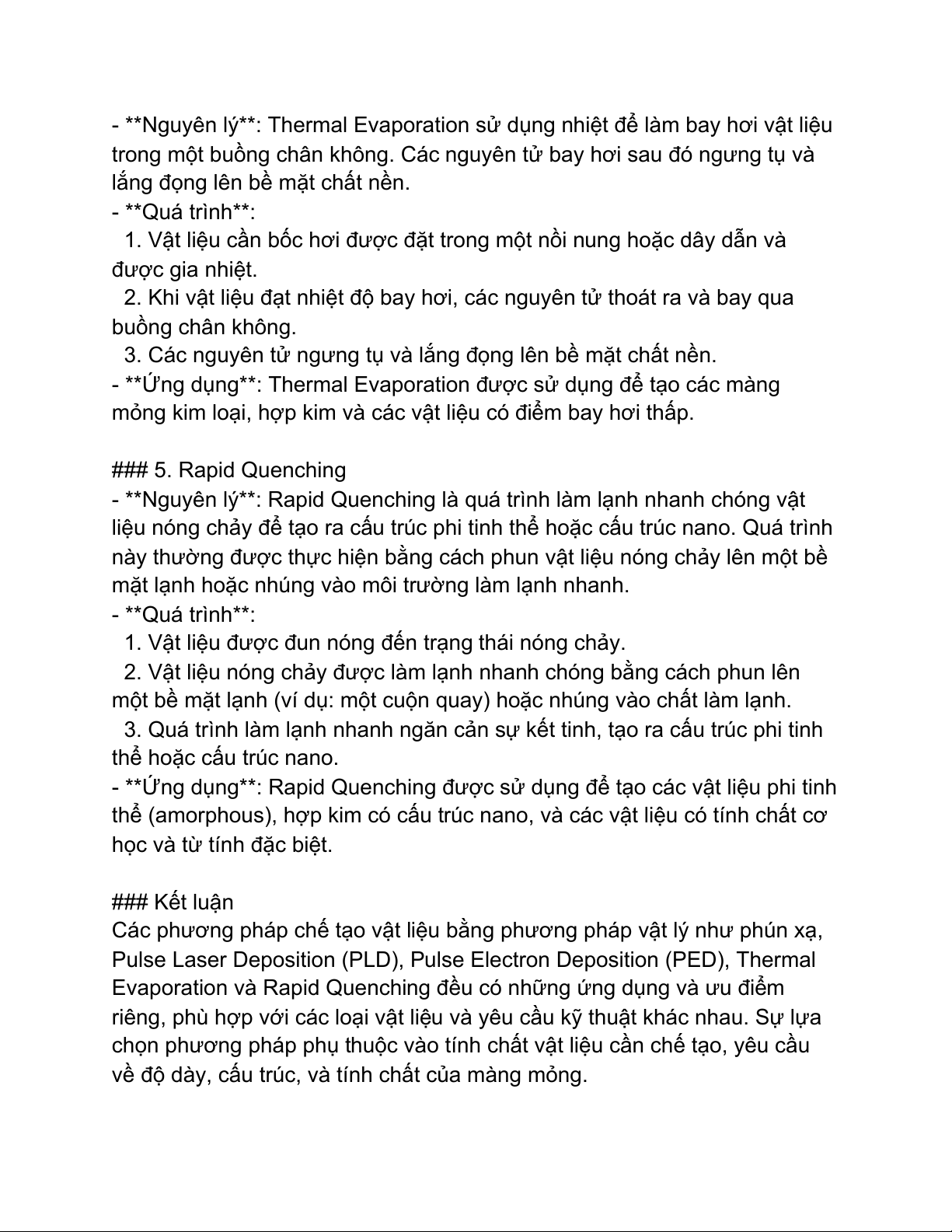

- **Nguyên lý**: Rapid Quenching là quá trình làm lạnh nhanh chóng vật
liệu nóng chảy để tạo ra cấu trúc phi tinh thể hoặc cấu trúc nano. Quá trình
này thường được thực hiện bằng cách phun vật liệu nóng chảy lên một bề
mặt lạnh hoặc nhúng vào môi trường làm lạnh nhanh. - **Quá trình**:
1. Vật liệu được đun nóng đến trạng thái nóng chảy.
2. Vật liệu nóng chảy được làm lạnh nhanh chóng bằng cách phun lên
một bề mặt lạnh (ví dụ: một cuộn quay) hoặc nhúng vào chất làm lạnh.
3. Quá trình làm lạnh nhanh ngăn cản sự kết tinh, tạo ra cấu trúc phi tinh thể hoặc cấu trúc nano.
- **Ứng dụng**: Rapid Quenching được sử dụng để tạo các vật liệu phi tinh
thể (amorphous), hợp kim có cấu trúc nano, và các vật liệu có tính chất cơ
học và từ tính đặc biệt. ### Kết luận
Các phương pháp chế tạo vật liệu bằng phương pháp vật lý như phún xạ,
Pulse Laser Deposition (PLD), Pulse Electron Deposition (PED), Thermal
Evaporation và Rapid Quenching đều có những ứng dụng và ưu điểm
riêng, phù hợp với các loại vật liệu và yêu cầu kỹ thuật khác nhau. Sự lựa
chọn phương pháp phụ thuộc vào tính chất vật liệu cần chế tạo, yêu cầu
về độ dày, cấu trúc, và tính chất của màng mỏng.

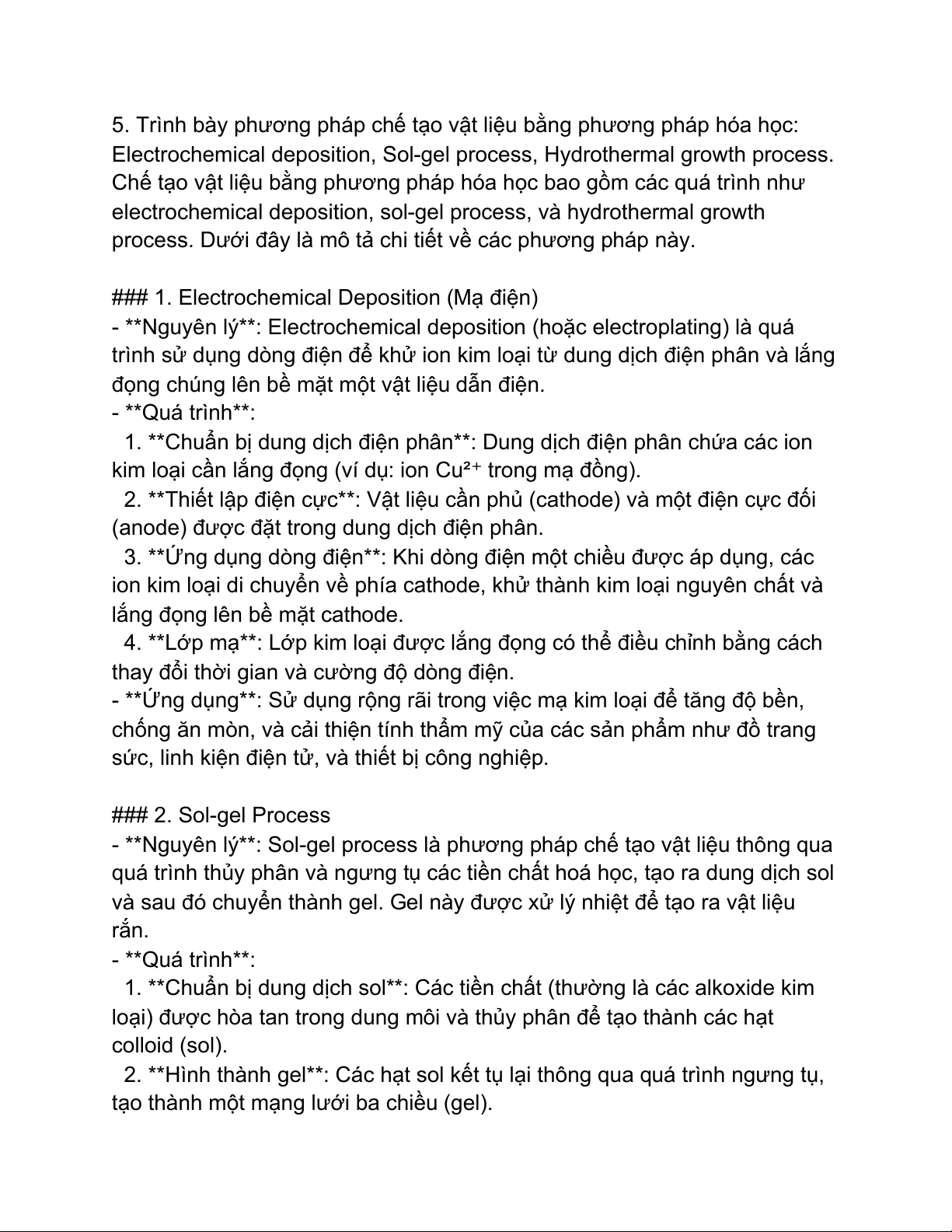

5. Trình bày phương pháp chế tạo vật liệu bằng phương pháp hóa học:
Electrochemical deposition, Sol-gel process, Hydrothermal growth process.
Chế tạo vật liệu bằng phương pháp hóa học bao gồm các quá trình như
electrochemical deposition, sol-gel process, và hydrothermal growth
process. Dưới đây là mô tả chi tiết về các phương pháp này.
### 1. Electrochemical Deposition (Mạ điện)
- **Nguyên lý**: Electrochemical deposition (hoặc electroplating) là quá
trình sử dụng dòng điện để khử ion kim loại từ dung dịch điện phân và lắng
đọng chúng lên bề mặt một vật liệu dẫn điện. - **Quá trình**:
1. **Chuẩn bị dung dịch điện phân**: Dung dịch điện phân chứa các ion
kim loại cần lắng đọng (ví dụ: ion Cu² trong mạ đồng). ⁺
2. **Thiết lập điện cực**: Vật liệu cần phủ (cathode) và một điện cực đối
(anode) được đặt trong dung dịch điện phân.
3. **Ứng dụng dòng điện**: Khi dòng điện một chiều được áp dụng, các
ion kim loại di chuyển về phía cathode, khử thành kim loại nguyên chất và
lắng đọng lên bề mặt cathode.
4. **Lớp mạ**: Lớp kim loại được lắng đọng có thể điều chỉnh bằng cách
thay đổi thời gian và cường độ dòng điện.
- **Ứng dụng**: Sử dụng rộng rãi trong việc mạ kim loại để tăng độ bền,
chống ăn mòn, và cải thiện tính thẩm mỹ của các sản phẩm như đồ trang
sức, linh kiện điện tử, và thiết bị công nghiệp. ### 2. Sol-gel Process
- **Nguyên lý**: Sol-gel process là phương pháp chế tạo vật liệu thông qua
quá trình thủy phân và ngưng tụ các tiền chất hoá học, tạo ra dung dịch sol
và sau đó chuyển thành gel. Gel này được xử lý nhiệt để tạo ra vật liệu rắn. - **Quá trình**:
1. **Chuẩn bị dung dịch sol**: Các tiền chất (thường là các alkoxide kim
loại) được hòa tan trong dung môi và thủy phân để tạo thành các hạt colloid (sol).
2. **Hình thành gel**: Các hạt sol kết tụ lại thông qua quá trình ngưng tụ,
tạo thành một mạng lưới ba chiều (gel).

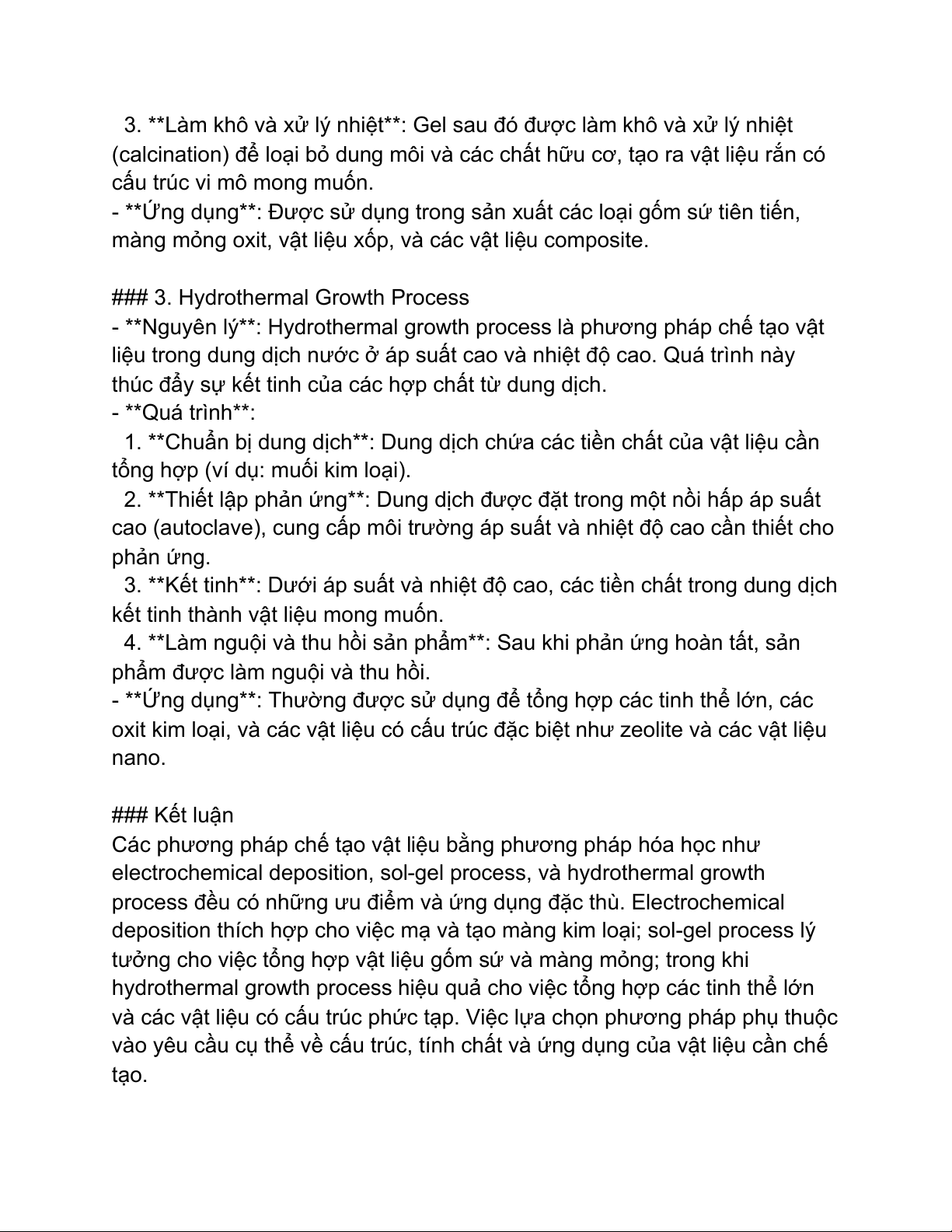

3. **Làm khô và xử lý nhiệt**: Gel sau đó được làm khô và xử lý nhiệt
(calcination) để loại bỏ dung môi và các chất hữu cơ, tạo ra vật liệu rắn có
cấu trúc vi mô mong muốn.
- **Ứng dụng**: Được sử dụng trong sản xuất các loại gốm sứ tiên tiến,
màng mỏng oxit, vật liệu xốp, và các vật liệu composite.
### 3. Hydrothermal Growth Process
- **Nguyên lý**: Hydrothermal growth process là phương pháp chế tạo vật
liệu trong dung dịch nước ở áp suất cao và nhiệt độ cao. Quá trình này
thúc đẩy sự kết tinh của các hợp chất từ dung dịch. - **Quá trình**:
1. **Chuẩn bị dung dịch**: Dung dịch chứa các tiền chất của vật liệu cần
tổng hợp (ví dụ: muối kim loại).
2. **Thiết lập phản ứng**: Dung dịch được đặt trong một nồi hấp áp suất
cao (autoclave), cung cấp môi trường áp suất và nhiệt độ cao cần thiết cho phản ứng.
3. **Kết tinh**: Dưới áp suất và nhiệt độ cao, các tiền chất trong dung dịch
kết tinh thành vật liệu mong muốn.
4. **Làm nguội và thu hồi sản phẩm**: Sau khi phản ứng hoàn tất, sản
phẩm được làm nguội và thu hồi.
- **Ứng dụng**: Thường được sử dụng để tổng hợp các tinh thể lớn, các
oxit kim loại, và các vật liệu có cấu trúc đặc biệt như zeolite và các vật liệu nano. ### Kết luận
Các phương pháp chế tạo vật liệu bằng phương pháp hóa học như
electrochemical deposition, sol-gel process, và hydrothermal growth
process đều có những ưu điểm và ứng dụng đặc thù. Electrochemical
deposition thích hợp cho việc mạ và tạo màng kim loại; sol-gel process lý
tưởng cho việc tổng hợp vật liệu gốm sứ và màng mỏng; trong khi
hydrothermal growth process hiệu quả cho việc tổng hợp các tinh thể lớn
và các vật liệu có cấu trúc phức tạp. Việc lựa chọn phương pháp phụ thuộc
vào yêu cầu cụ thể về cấu trúc, tính chất và ứng dụng của vật liệu cần chế tạo.

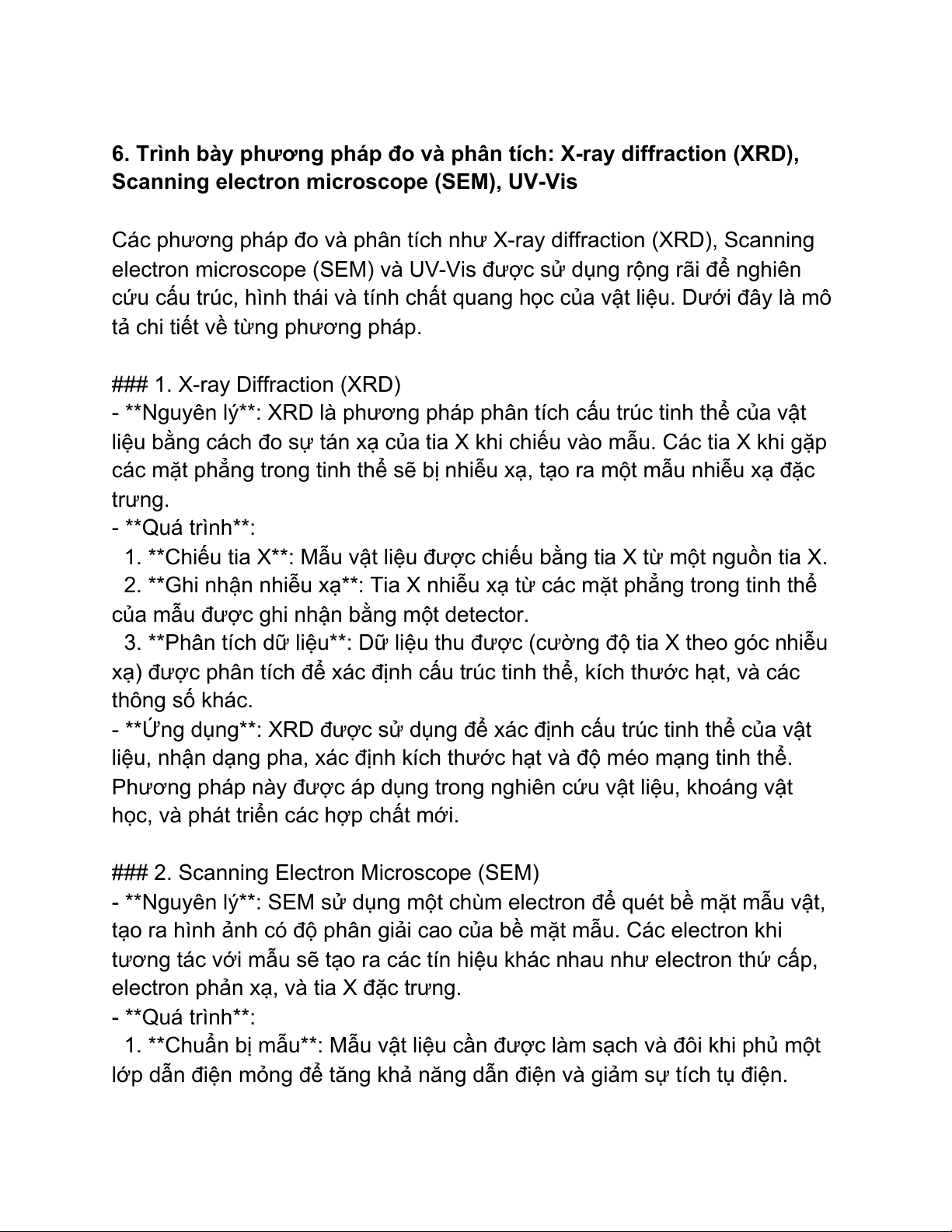

6. Trình bày phương pháp đo và phân tích: X-ray diffraction (XRD),
Scanning electron microscope (SEM), UV-Vis
Các phương pháp đo và phân tích như X-ray diffraction (XRD), Scanning
electron microscope (SEM) và UV-Vis được sử dụng rộng rãi để nghiên
cứu cấu trúc, hình thái và tính chất quang học của vật liệu. Dưới đây là mô
tả chi tiết về từng phương pháp. ### 1. X-ray Diffraction (XRD)
- **Nguyên lý**: XRD là phương pháp phân tích cấu trúc tinh thể của vật
liệu bằng cách đo sự tán xạ của tia X khi chiếu vào mẫu. Các tia X khi gặp
các mặt phẳng trong tinh thể sẽ bị nhiễu xạ, tạo ra một mẫu nhiễu xạ đặc trưng. - **Quá trình**:
1. **Chiếu tia X**: Mẫu vật liệu được chiếu bằng tia X từ một nguồn tia X.
2. **Ghi nhận nhiễu xạ**: Tia X nhiễu xạ từ các mặt phẳng trong tinh thể
của mẫu được ghi nhận bằng một detector.
3. **Phân tích dữ liệu**: Dữ liệu thu được (cường độ tia X theo góc nhiễu
xạ) được phân tích để xác định cấu trúc tinh thể, kích thước hạt, và các thông số khác.
- **Ứng dụng**: XRD được sử dụng để xác định cấu trúc tinh thể của vật
liệu, nhận dạng pha, xác định kích thước hạt và độ méo mạng tinh thể.
Phương pháp này được áp dụng trong nghiên cứu vật liệu, khoáng vật
học, và phát triển các hợp chất mới.
### 2. Scanning Electron Microscope (SEM)
- **Nguyên lý**: SEM sử dụng một chùm electron để quét bề mặt mẫu vật,
tạo ra hình ảnh có độ phân giải cao của bề mặt mẫu. Các electron khi
tương tác với mẫu sẽ tạo ra các tín hiệu khác nhau như electron thứ cấp,
electron phản xạ, và tia X đặc trưng. - **Quá trình**:
1. **Chuẩn bị mẫu**: Mẫu vật liệu cần được làm sạch và đôi khi phủ một
lớp dẫn điện mỏng để tăng khả năng dẫn điện và giảm sự tích tụ điện.
2. **Quét chùm electron**: Chùm electron được tập trung và quét qua bề mặt mẫu.
3. **Ghi nhận tín hiệu**: Các tín hiệu được sinh ra từ sự tương tác giữa
chùm electron và mẫu được ghi nhận và xử lý để tạo ra hình ảnh bề mặt.
- **Ứng dụng**: SEM được sử dụng rộng rãi để quan sát và phân tích cấu
trúc bề mặt, hình thái học của vật liệu, và phân tích thành phần nguyên tố.

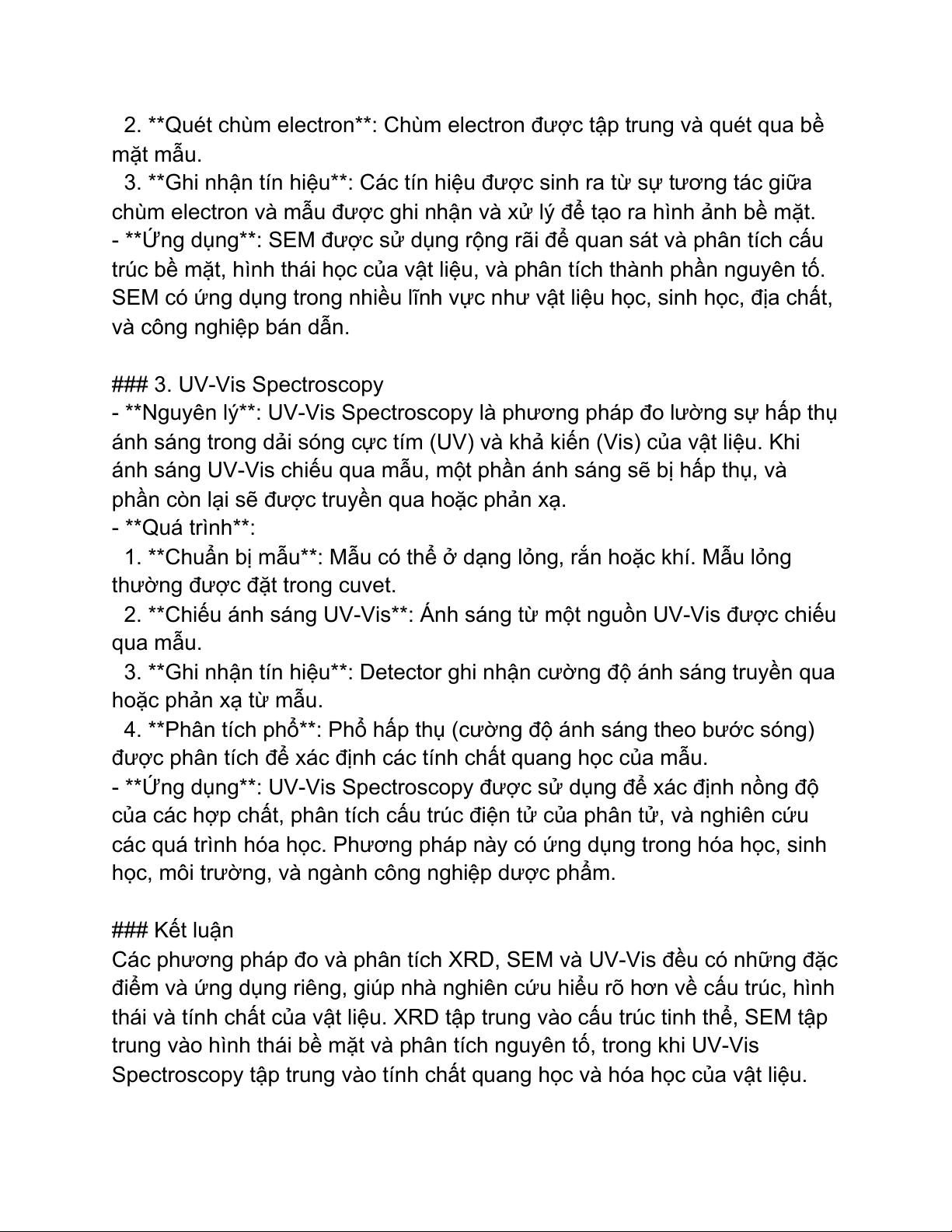

SEM có ứng dụng trong nhiều lĩnh vực như vật liệu học, sinh học, địa chất, và công nghiệp bán dẫn. ### 3. UV-Vis Spectroscopy
- **Nguyên lý**: UV-Vis Spectroscopy là phương pháp đo lường sự hấp thụ
ánh sáng trong dải sóng cực tím (UV) và khả kiến (Vis) của vật liệu. Khi
ánh sáng UV-Vis chiếu qua mẫu, một phần ánh sáng sẽ bị hấp thụ, và
phần còn lại sẽ được truyền qua hoặc phản xạ. - **Quá trình**:
1. **Chuẩn bị mẫu**: Mẫu có thể ở dạng lỏng, rắn hoặc khí. Mẫu lỏng
thường được đặt trong cuvet.
2. **Chiếu ánh sáng UV-Vis**: Ánh sáng từ một nguồn UV-Vis được chiếu qua mẫu.
3. **Ghi nhận tín hiệu**: Detector ghi nhận cường độ ánh sáng truyền qua hoặc phản xạ từ mẫu.
4. **Phân tích phổ**: Phổ hấp thụ (cường độ ánh sáng theo bước sóng)
được phân tích để xác định các tính chất quang học của mẫu.
- **Ứng dụng**: UV-Vis Spectroscopy được sử dụng để xác định nồng độ
của các hợp chất, phân tích cấu trúc điện tử của phân tử, và nghiên cứu
các quá trình hóa học. Phương pháp này có ứng dụng trong hóa học, sinh
học, môi trường, và ngành công nghiệp dược phẩm. ### Kết luận
Các phương pháp đo và phân tích XRD, SEM và UV-Vis đều có những đặc
điểm và ứng dụng riêng, giúp nhà nghiên cứu hiểu rõ hơn về cấu trúc, hình
thái và tính chất của vật liệu. XRD tập trung vào cấu trúc tinh thể, SEM tập
trung vào hình thái bề mặt và phân tích nguyên tố, trong khi UV-Vis
Spectroscopy tập trung vào tính chất quang học và hóa học của vật liệu.
