 Xác định các chân chức năng công tắc nâng hạ kính & khóa cửa

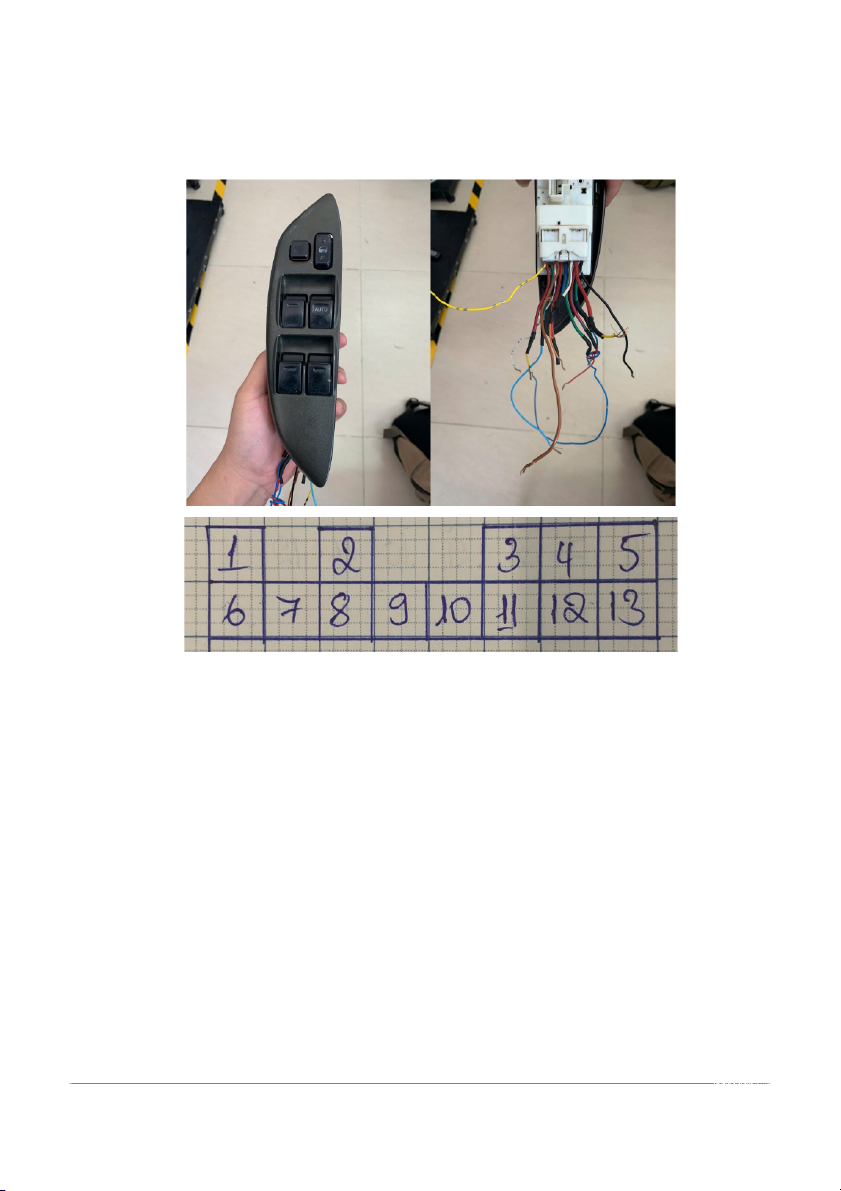

- Dùng đồng hồ vạn năng ở chế độ đo thông mạch, công tắc để
ở chế độ OFF window lock. Tiến hành đo từng cặp chân xác
định được : 2-4-5-6-7-9-11-12-13 thông mạch
- Tiếp theo đo thông mạch ở chế độ Window lock xác định
được : (2-4-5) và ( 6-7-9-11-12-13)

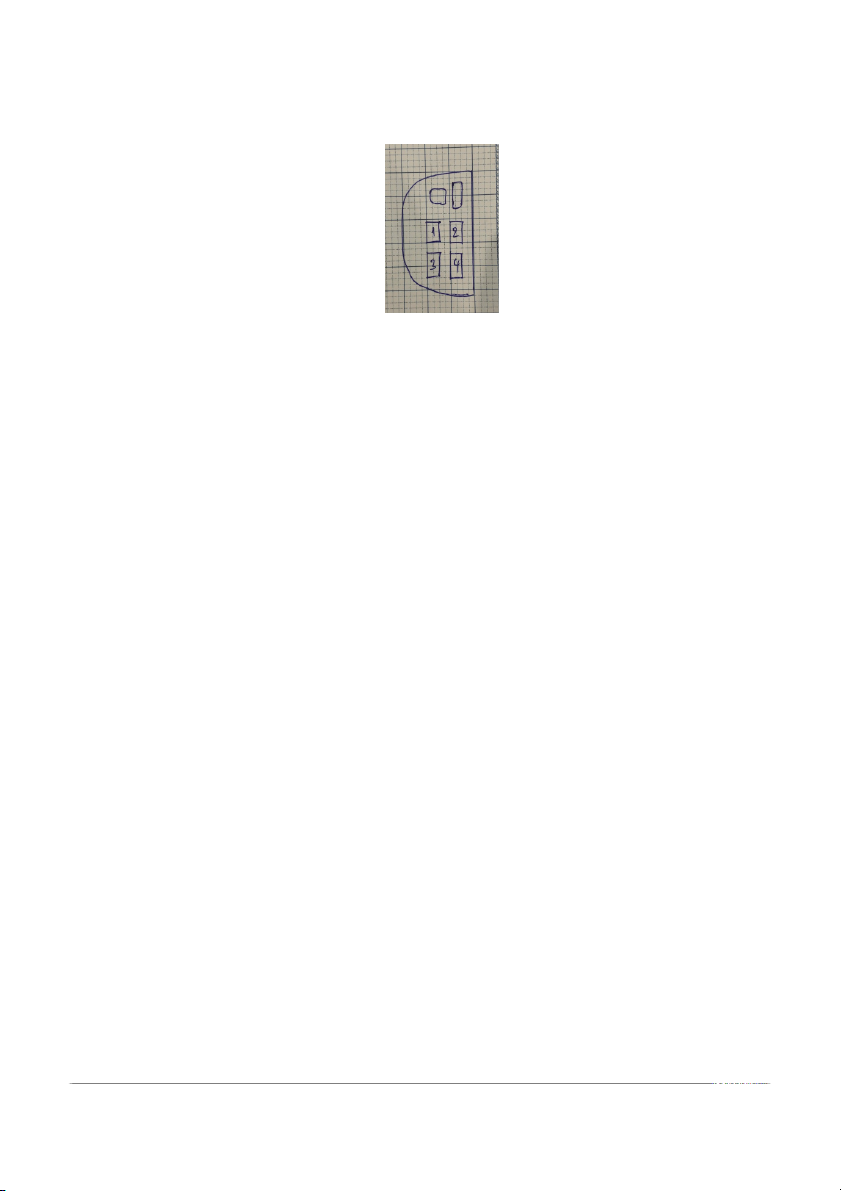

- Tiếp theo ta đánh dấu thứ tự từng nút chức năng như sau :
- Tiếp tục đo thông mạch từng cặp dây đồng thời nhấn nút chức năng số (1) :
+ Nhấn hạ kính : ( 10-12 )
+ Nhấn nâng kính : ( 10-13 )
- Tương tự lần lượt đo từng cặp dây còn lại và nhấn nút chức năng số (3) :
+ Nhấn hạ kính : ( 10-11 )
+ Nhấn nâng kính : ( 10-9 )
- Tương tự với nút chức năng số (4) :
+ Nhấn hạ kính : ( 10-7 )
+ Nhấn nâng kính : ( 10-6 ) => Kết luận + Dây 10 : Nguồn
+ Dây 12 & 13 : Nâng hạ kính vị trí số (1)
+ Dây 9 & 11 : Nâng hạ kính vị trí số (3)
+ Dây 6 & 7 : Nâng hạ kính vị trí số (4)
- Dây ( 2-4-5 ) bao gồm 2 dây chức năng Auto và dây mass : Vì
đây là loại cơ học nên không thể xác định bằng cách đo thông
mạch và bấm nút auto nên ta sẽ xác định bằng kính thước theo
tài liệu của NSX. Dây 4 có kính thước lớn hơn dây 4 & 5 nên là
dây mass, dây 4&5 nhỏ và bằng nhau nên là 2 dây chức năng auto
- Xác định 2 dây lock door bằng cách đo thông mạch dây âm và
các dây còn lại đồng thời bấm nút on look door và off lock door
xác định được 2 dây lock door là 1&8
 Xác định các chân chức năng công tắc nâng hạ kính & khóa cửa

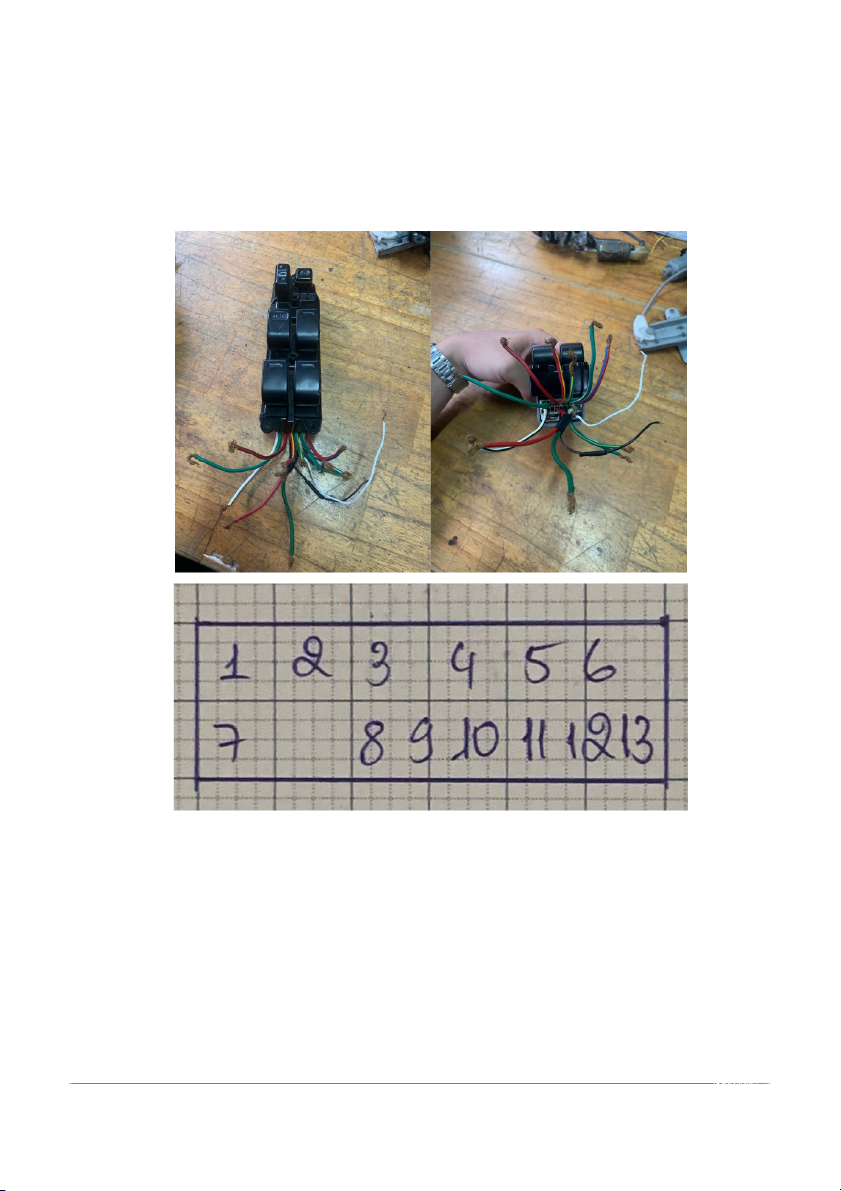

- Dùng đồng hồ vạn năng ở chế độ đo thông mạch, công tắc để
ở chế độ OFF window lock. Tiến hành đo từng cặp chân xác
định được : 1-2-3-4-5-6-7-8-13 thông mạch
- Tiếp theo đo thông mạch ở chế độ Window lock xác định
được : (7-8-13) và ( 1-2-3-4-5-6 )

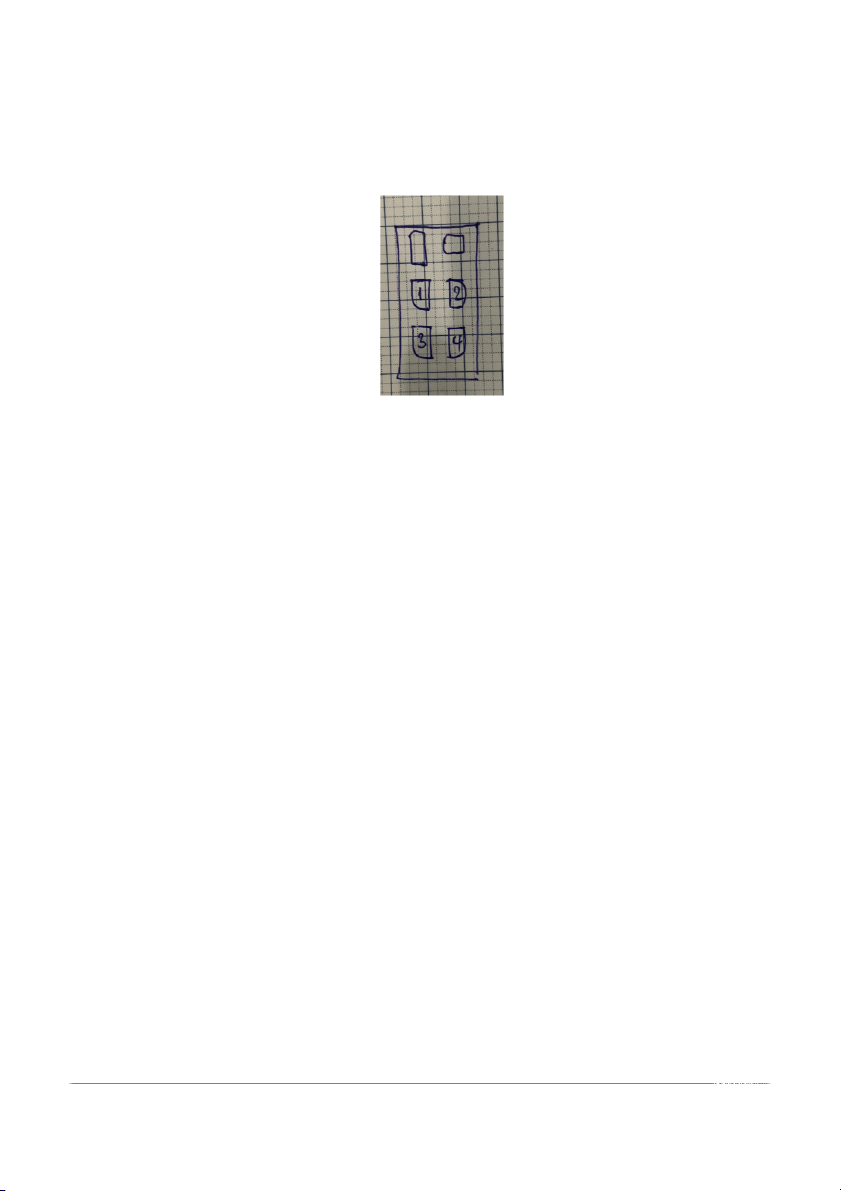

- Tiếp theo ta đánh dấu thứ tự từng nút chức năng như sau :
- Tiếp tục đo thông mạch từng cặp dây đồng thời nhấn nút chức năng số (2) :
+ Nhấn hạ kính : ( 10 - 4 )
+ Nhấn nâng kính : ( 10 - 3 )
- Tương tự lần lượt đo từng cặp dây còn lại và nhấn nút chức năng số (3) :
+ Nhấn hạ kính : ( 10 - 1 )
+ Nhấn nâng kính : ( 10 - 2 )
- Tương tự với nút chức năng số (4) :
+ Nhấn hạ kính : ( 10 - 5 )
+ Nhấn nâng kính : ( 10 - 6 ) => Kết luận + Dây 10 : Nguồn
+ Dây 3 & 4 : Nâng hạ kính vị trí số (2)
+ Dây 1 & 2 : Nâng hạ kính vị trí số (3)
+ Dây 5 & 6 : Nâng hạ kính vị trí số (4)
- Dây ( 7-8-13 ) bao gồm 2 dây chức năng Auto và dây mass : Vì
đây là loại cơ học nên không thể xác định bằng cách đo thông
mạch và bấm nút auto nên ta sẽ xác định bằng kính thước theo
tài liệu của NSX. Dây 7 có kính thước lớn hơn dây 4 & 5 nên là
dây mass, dây 8&13 nhỏ và bằng nhau nên là 2 dây chức năng auto
- Xác định 2 dây lock door bằng cách đo thông mạch dây âm và
các dây còn lại đồng thời bấm nút lockdoor
