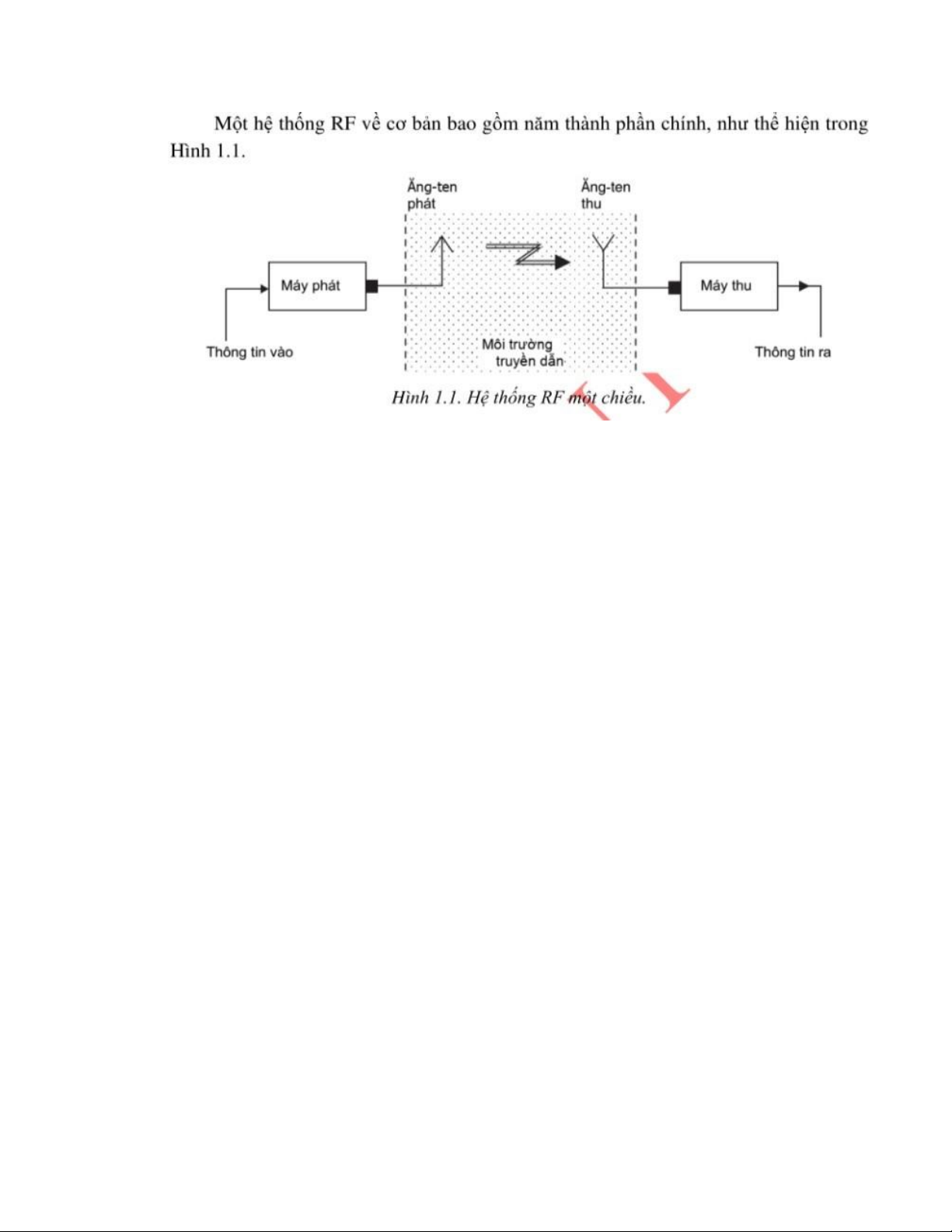

1. Trình bày kiến trúc tổng quát của 1 hệ thống thu phát vô tuyến lOMoAR cPSD| 58977565 Gồm 5 thành phần chính - Máy phát
o Nhận thông tin ở đầu vào để phát đi o Tạo tín hiệu RF nhúng
với thông tin đầu vào o Khuếch đại tín hiệu RF lên mức công suất thích hợp
o Tín hiệu RF được định tuyến đến cổng anten -
Anten phát o Trung gian giữa máy phát và môi trường truyền dẫn
o Đảm bảo rằng tất cả công suất tín hiệu RF có ở cổng anten rời khỏi máy
phát đi vào môi trường truyền dẫn và lan truyền theo hướng mong muốn
- Kênh truyền dẫn o Ngăn cách giữa máy phát và máy thu o Tín
hiệu RF phải vượt qua nó để đến anten thu o Có thể là không
khí chân không chất rắn hay chất lỏng o Tín hiệu RF càng yếu đi
trong khi đi qua môi trường - Anten thu:
o Trung gian giữa môi trường truyền dẫn và máy thu
o Thu được càng nhiều càng tốt tín hiệu RF tới còn lại sau khi đi qua môi
trường và truyền nó đến đầu vào máy thu - Bộ thu
o Nhận tín hiệu RF được thu bởi anten trích xuát thông tin được nhúng trong đó
o Thông tin được chuyển đến đầu ra máy thu lOMoAR cPSD| 58977565

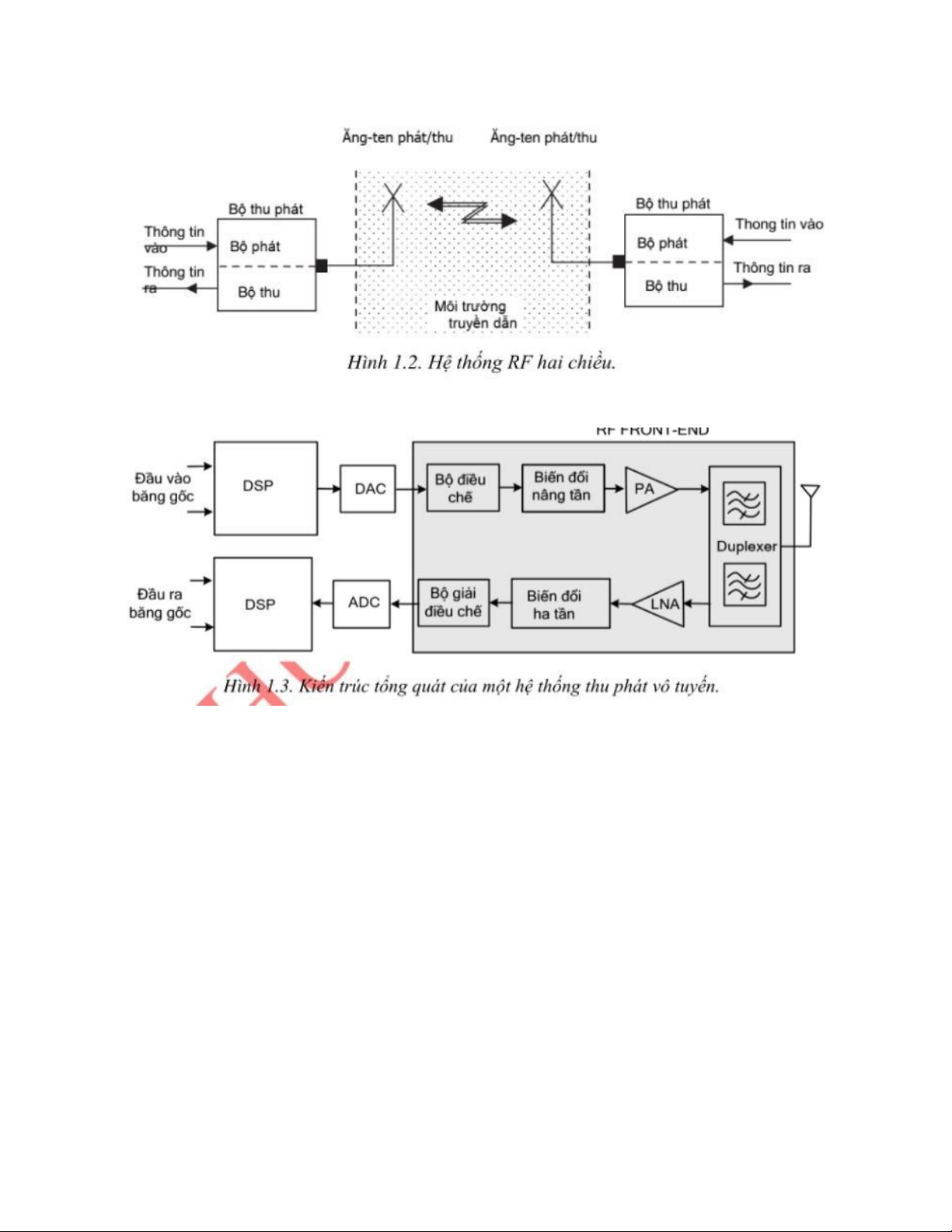

- Kiến trúc tổng quát hệ thống thu phát vô tuyến
Đầu cuối RF front-end bao gồm:
- Đầu vô tuyến phát o Bộ điều chế: tín hiệu đầu vào băng gốc tương tự
analog vào tín hiệu trung tần điều chế IF
o Bộ biến đổi nâng tần: tín hiệu phát được điều chế từ IF vào tần số vô tuyến RF
o Bộ khuếch đại công suất PA: khuếch đại công suất phát đủ lớn
trước khi đưa vào anten - Đầu vô tuyến thu:
o Bộ khuếch đại tạp âm nhỏ LNA: để khuếch đại tín hiệu thu yếu
nhưng ít gây tạp âm o Bộ biến đổi hạ tần : biến đổi RF vào IF
o Bộ giải điều chế: khôi phục lại tín hiệu băng gốc phía thu
- Tín hiệu đầu vào băng gốc được xử lý tại bộ xử lý tín hiệu số DSP sau đó
chuyển đổi từ Số vào tương tự bằng DAC rồi đưa lên đầu vô tuyến phát sau đó phát vào không gian lOMoAR cPSD| 58977565
- Tại phía thu o Anten thu tín hiệu thu được đi vào LNA rồi đưa vào bộ biến đổi
hạ tần để từ RF sang IF rồi giải điều chế rồi chuyển đổi tương tự vào số ADC và
xử lý số tại DSP và cuối cùng đầu ra là tín hiệu băng gốc số
- Có 1 số thách thức phải trả giá bằng băng đa chuẩn đa chế độ
- Băng tần từ 800MHz đến 6 GHZ 1.1 Các tham số thiết kế Suy hao đường truyền: Quỹ đường truyền Độ nhạy máy thu
Dải động là sự khác biệt giữa tín hiệu nhỏ nhất và tín hiệu lớn nhất thu được 1.2 số hoá đầu thu phát vô tuyến một số ky thuật lấy mẫu
- lấy mẫu với tần số lấy mẫu bằng 2 lần tần số cực đại của tín hiệu cần lấy mẫu
- lấy mấu trên tần oversampling - lấy mẫu vuông góc

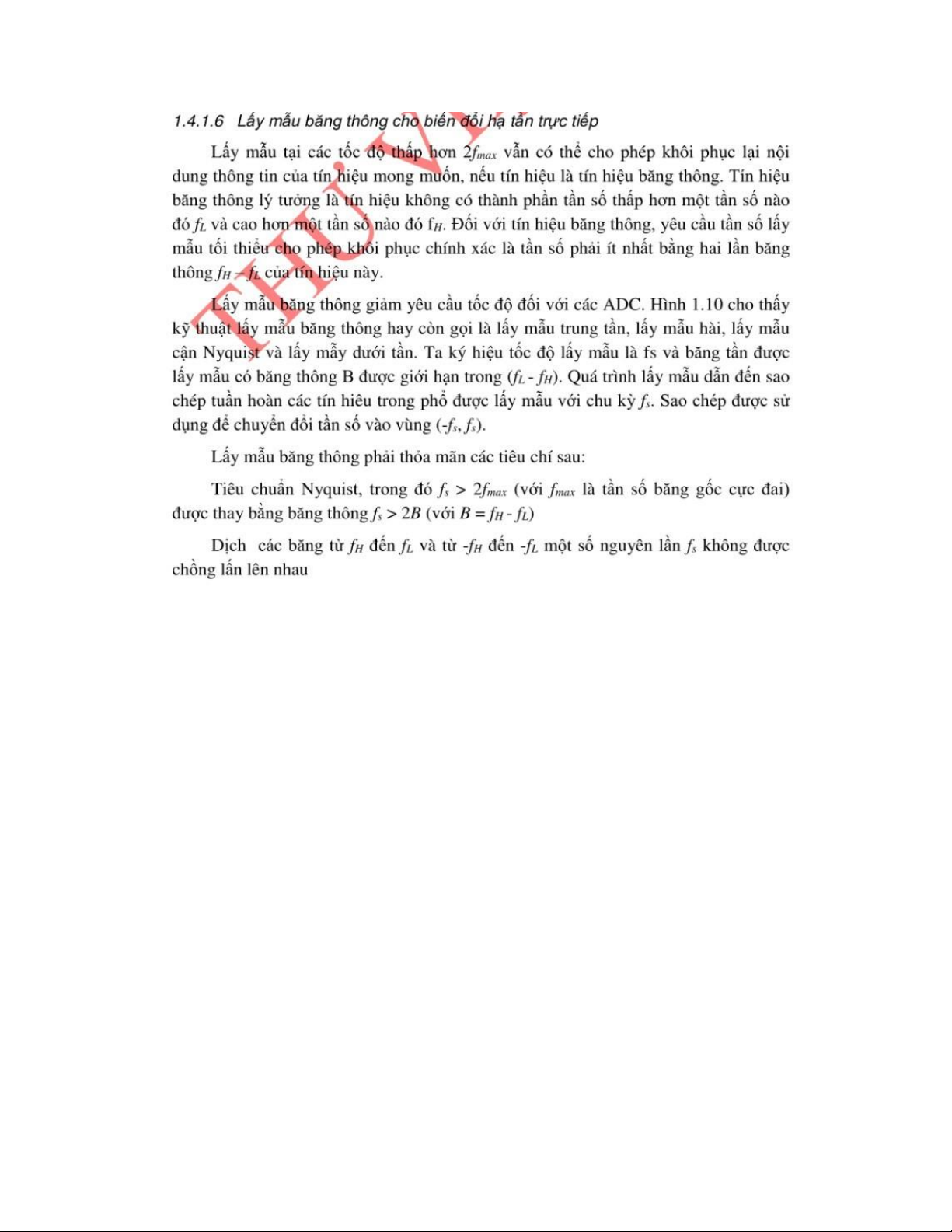

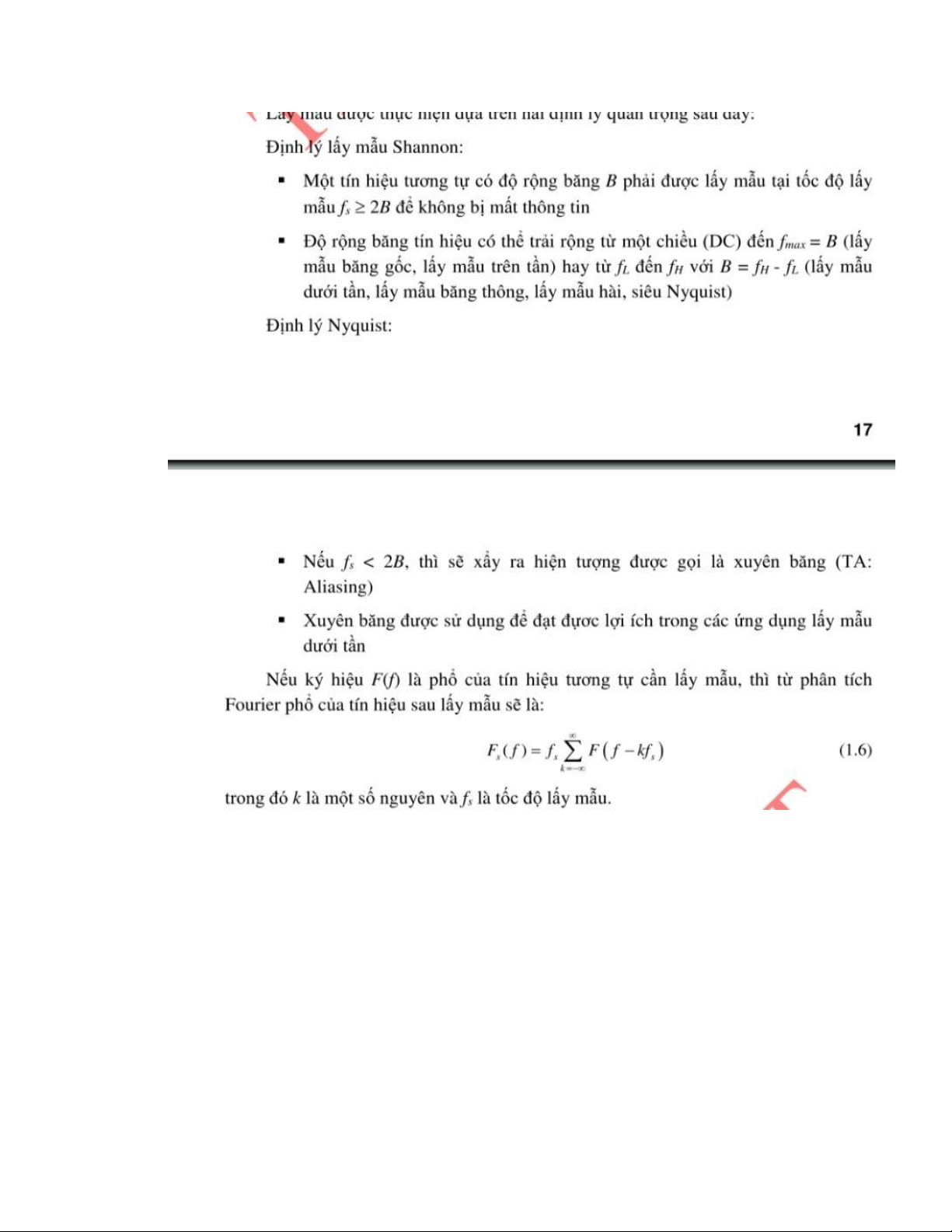

- lấy mẫu băng thông biến đổi hạ tần trực tiếp 2. Lấy mẫu Shannon lOMoAR cPSD| 58977565

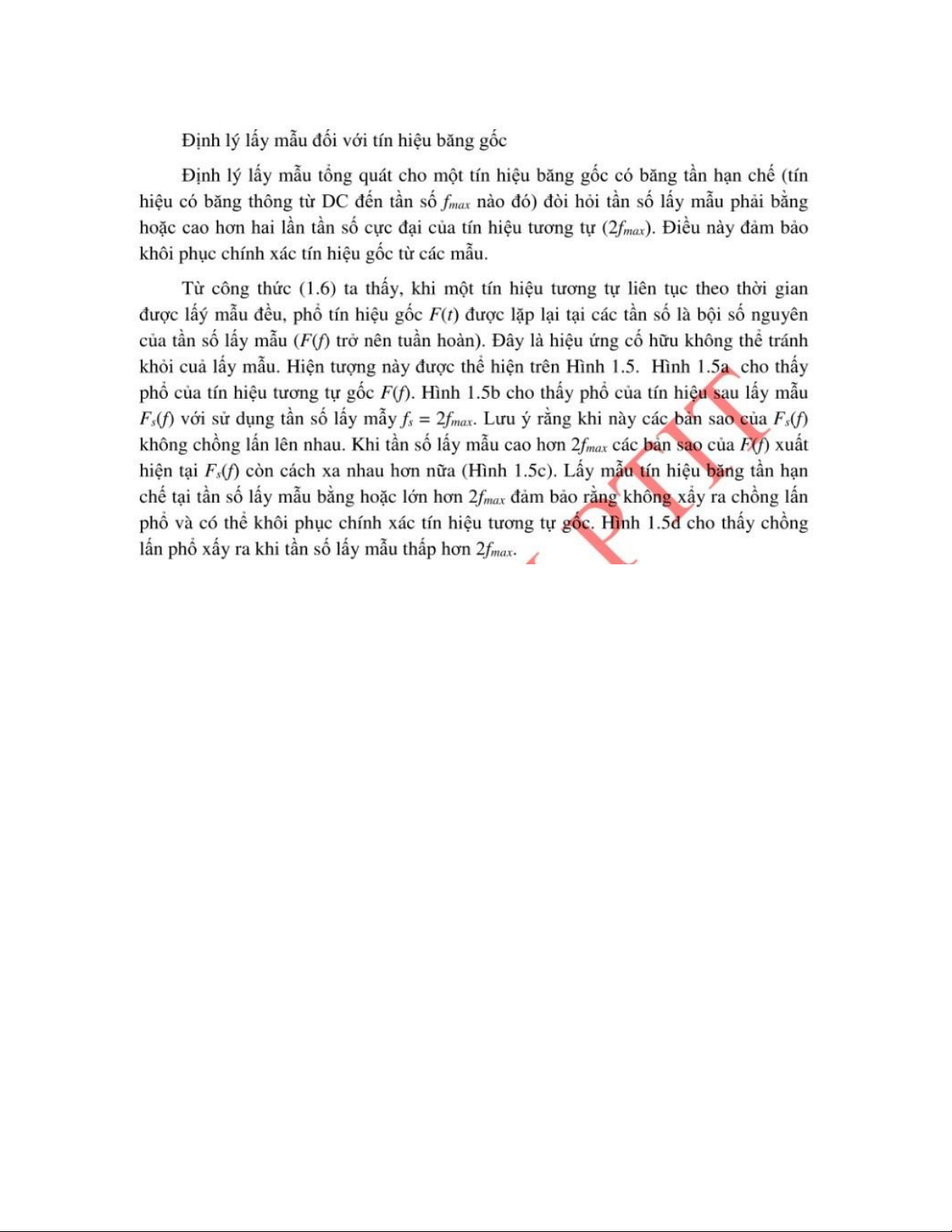

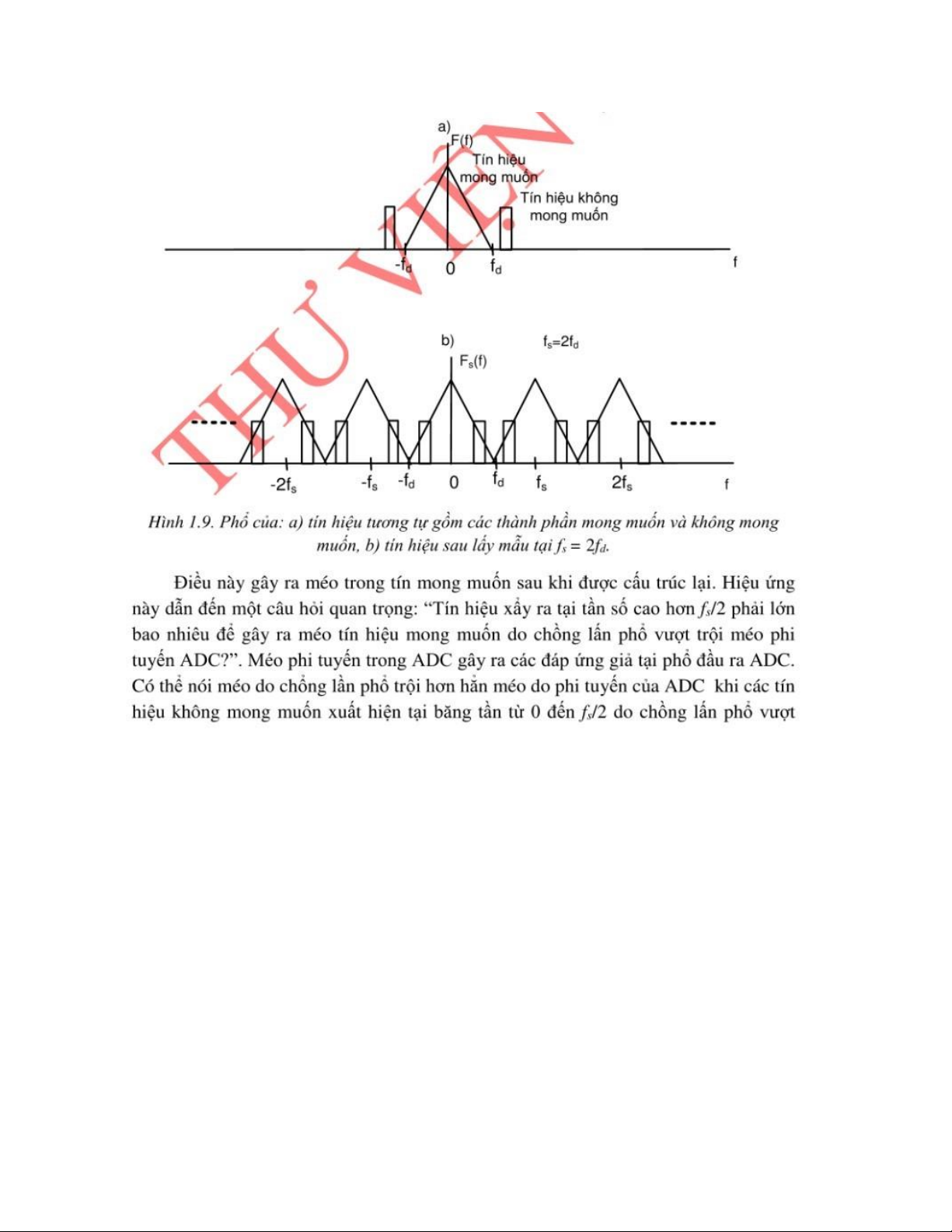

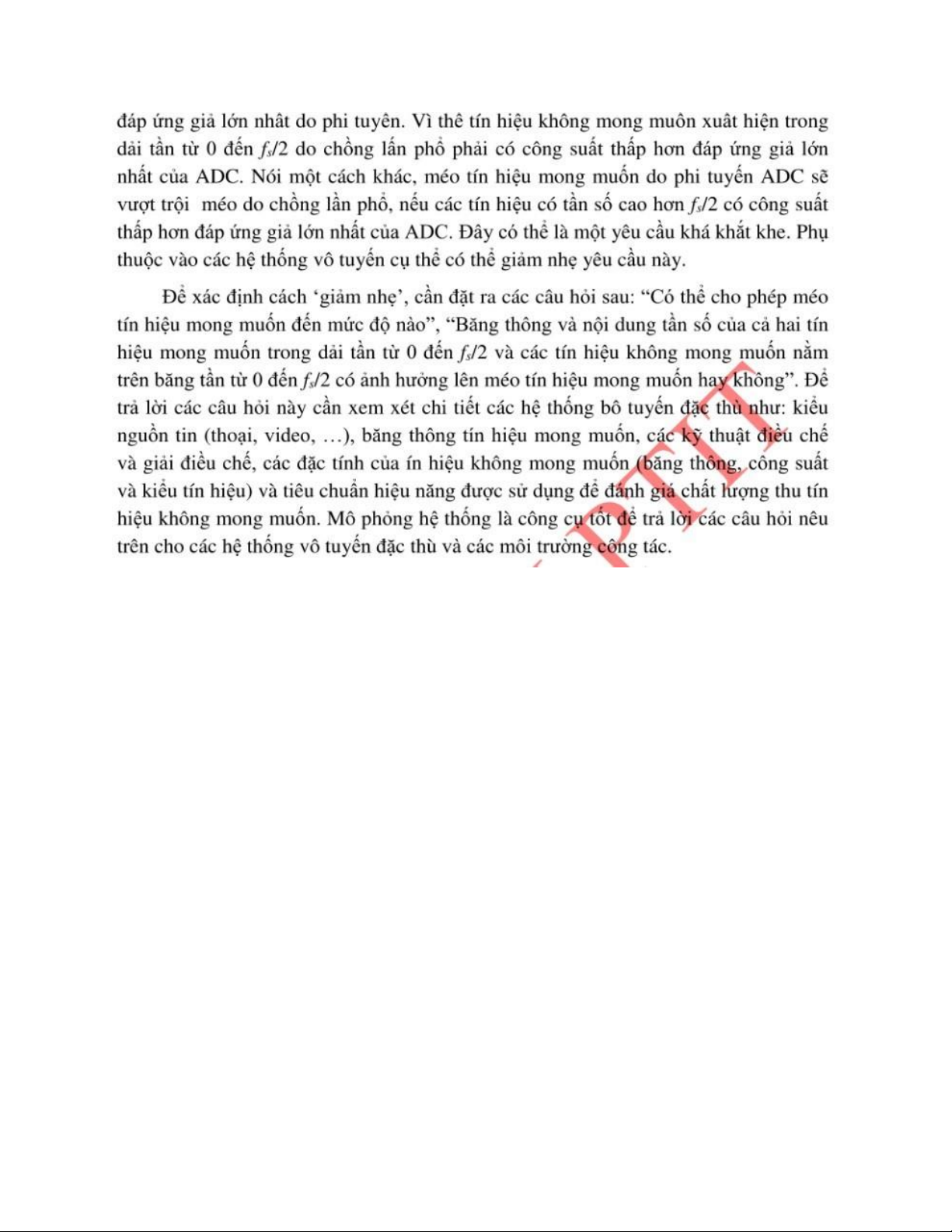

3. Định lý lấy mẫu với tín hiệu băng gốc lOMoAR cPSD| 58977565

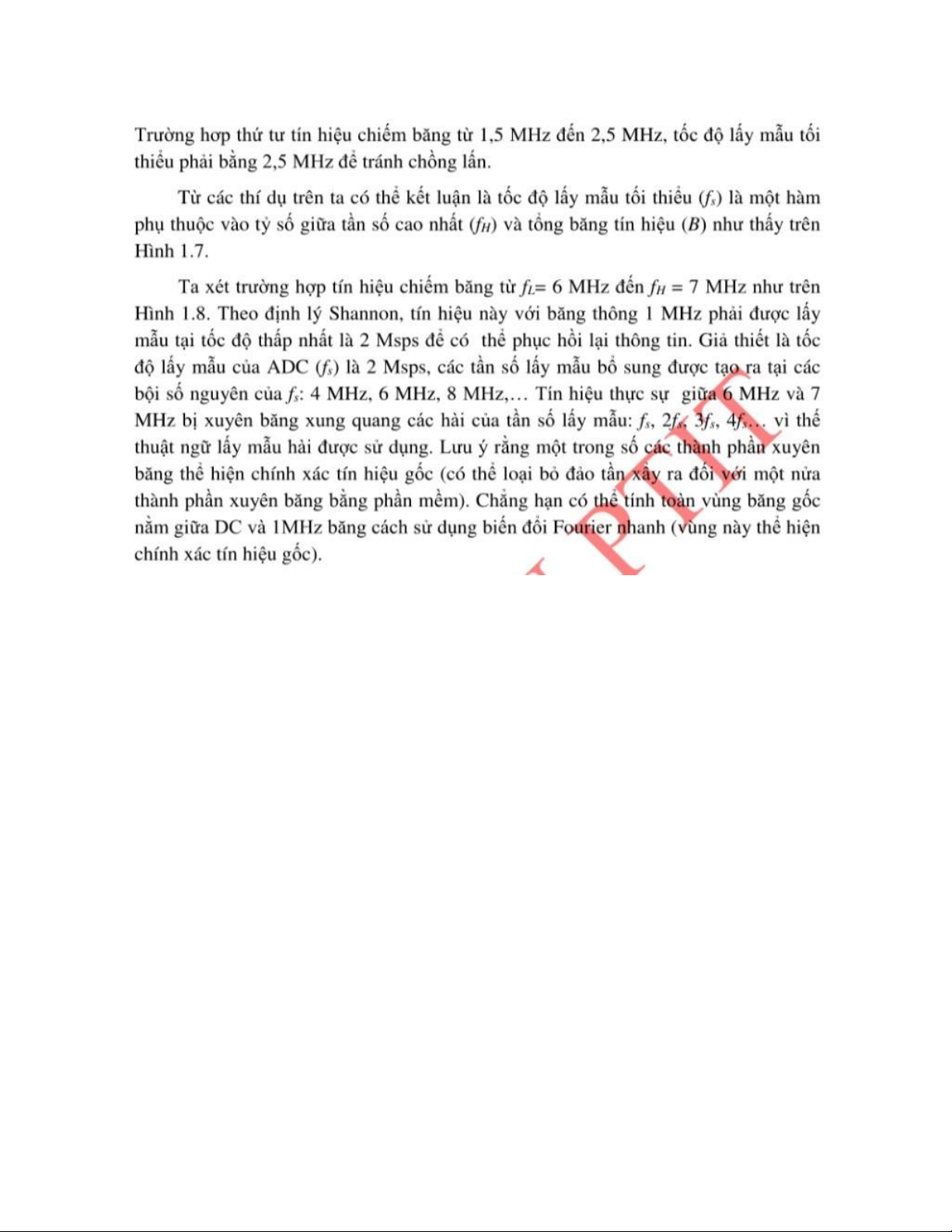

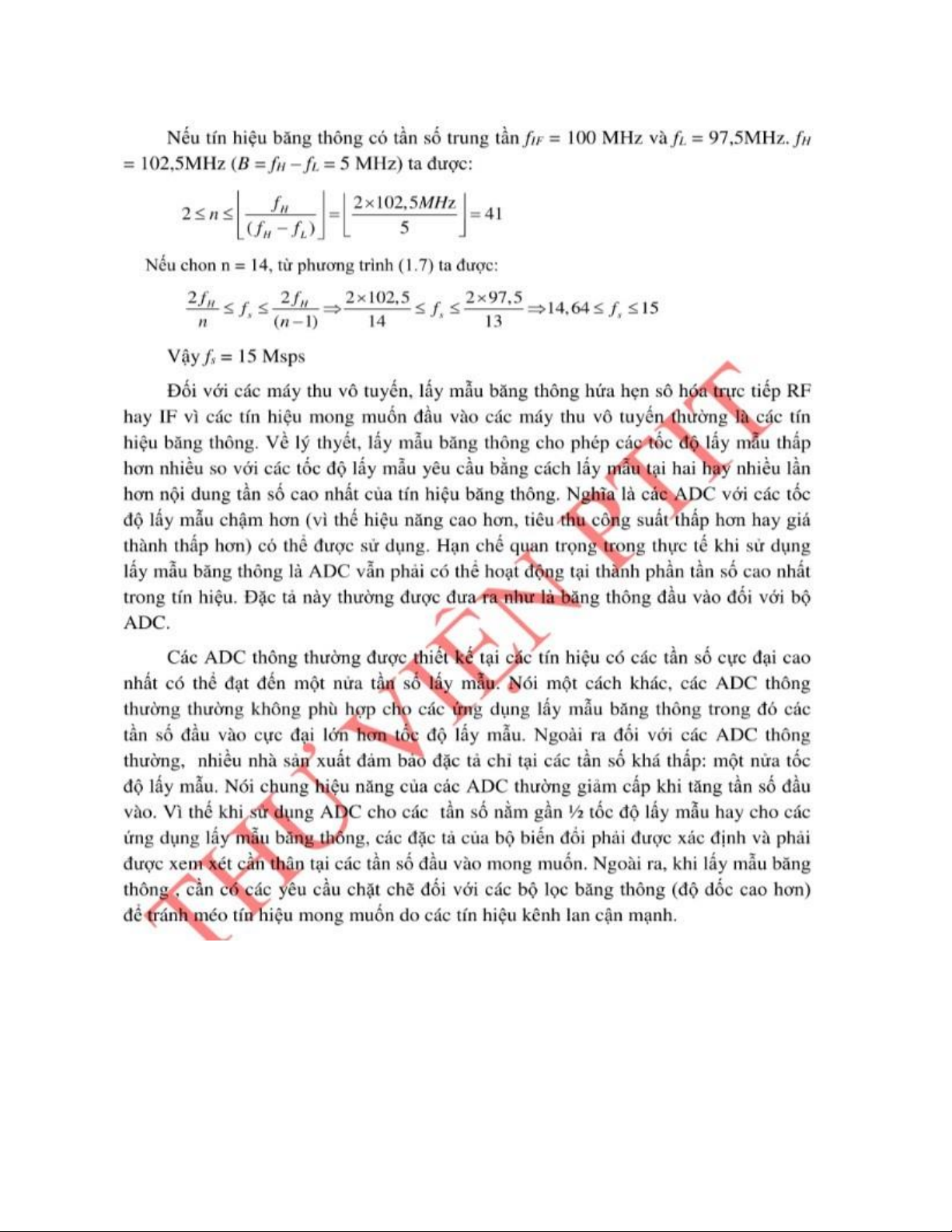

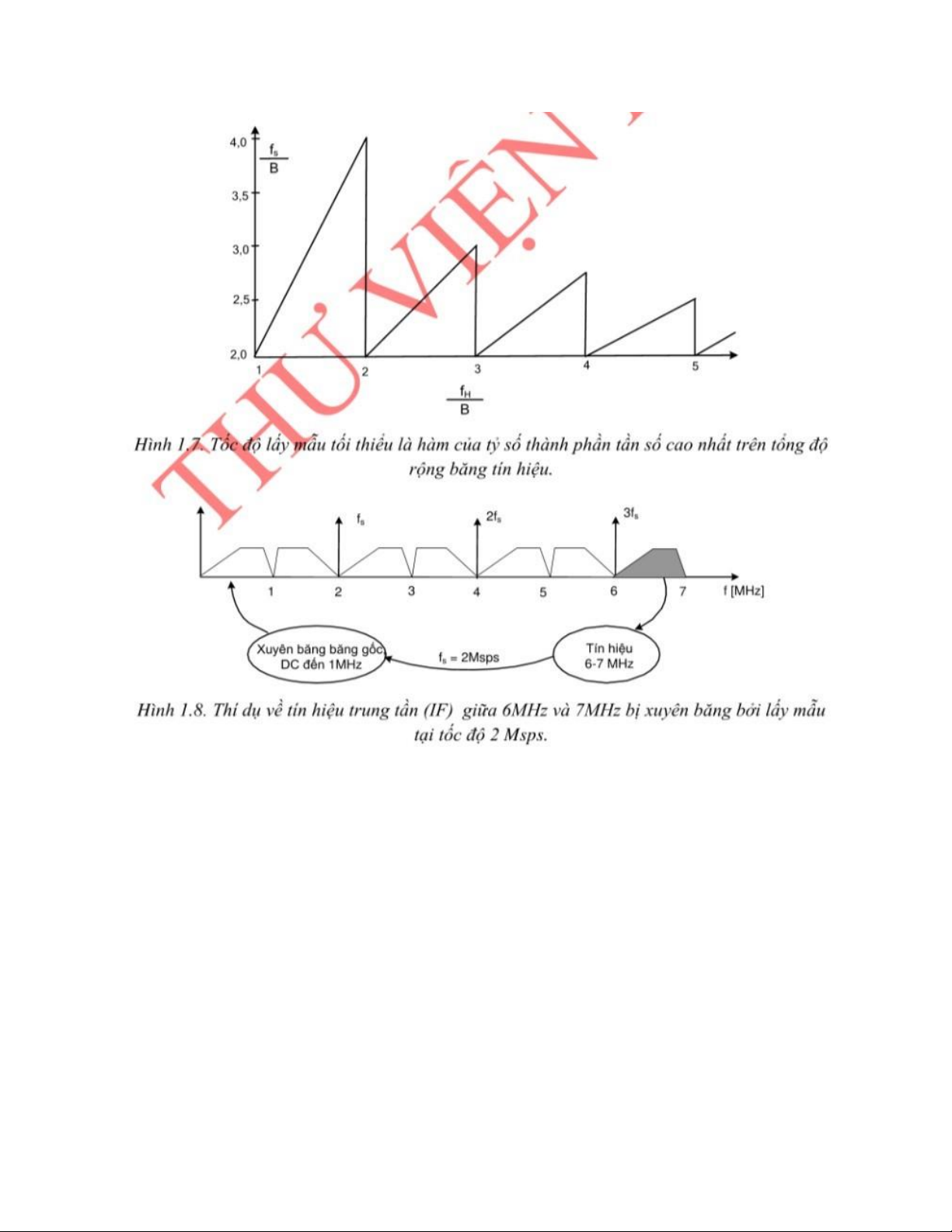

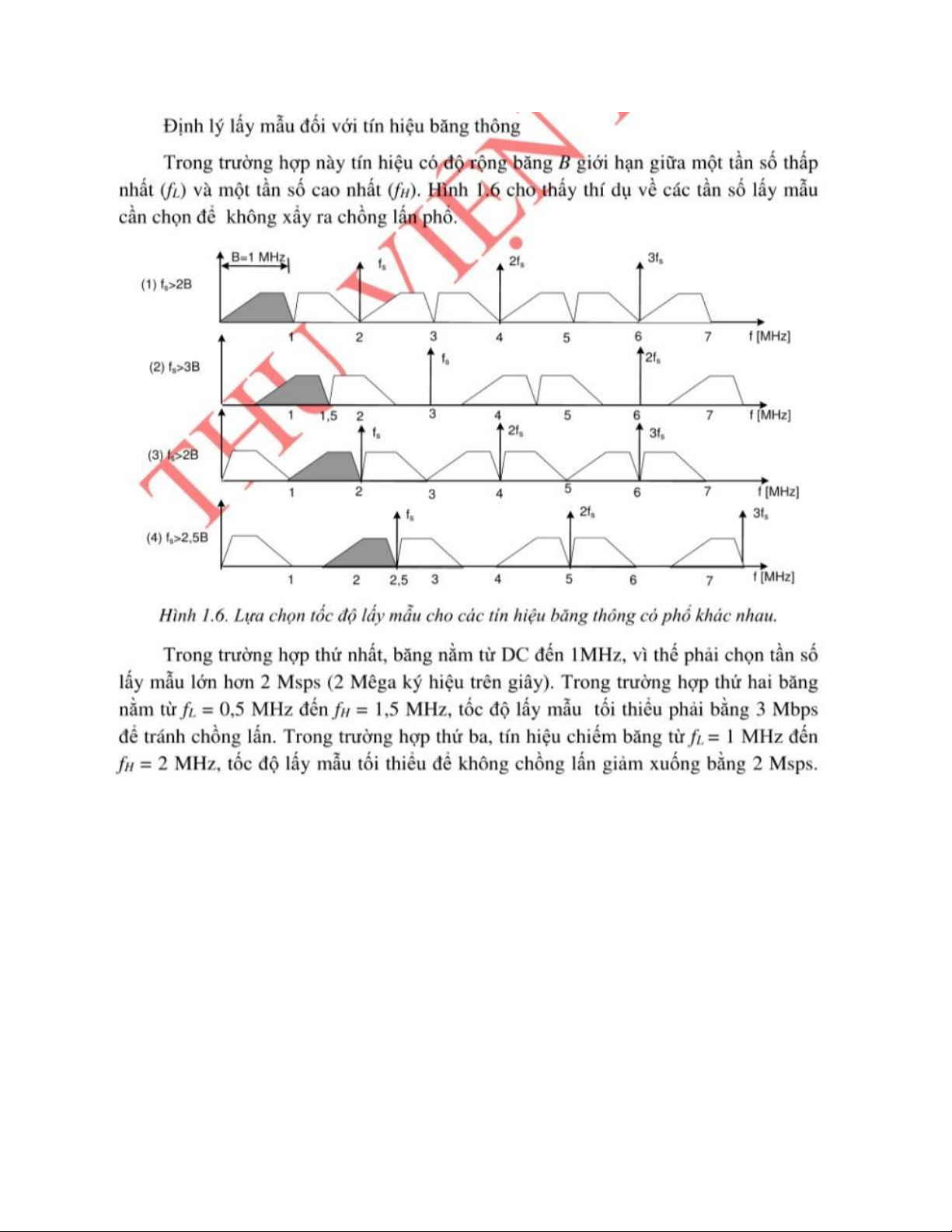

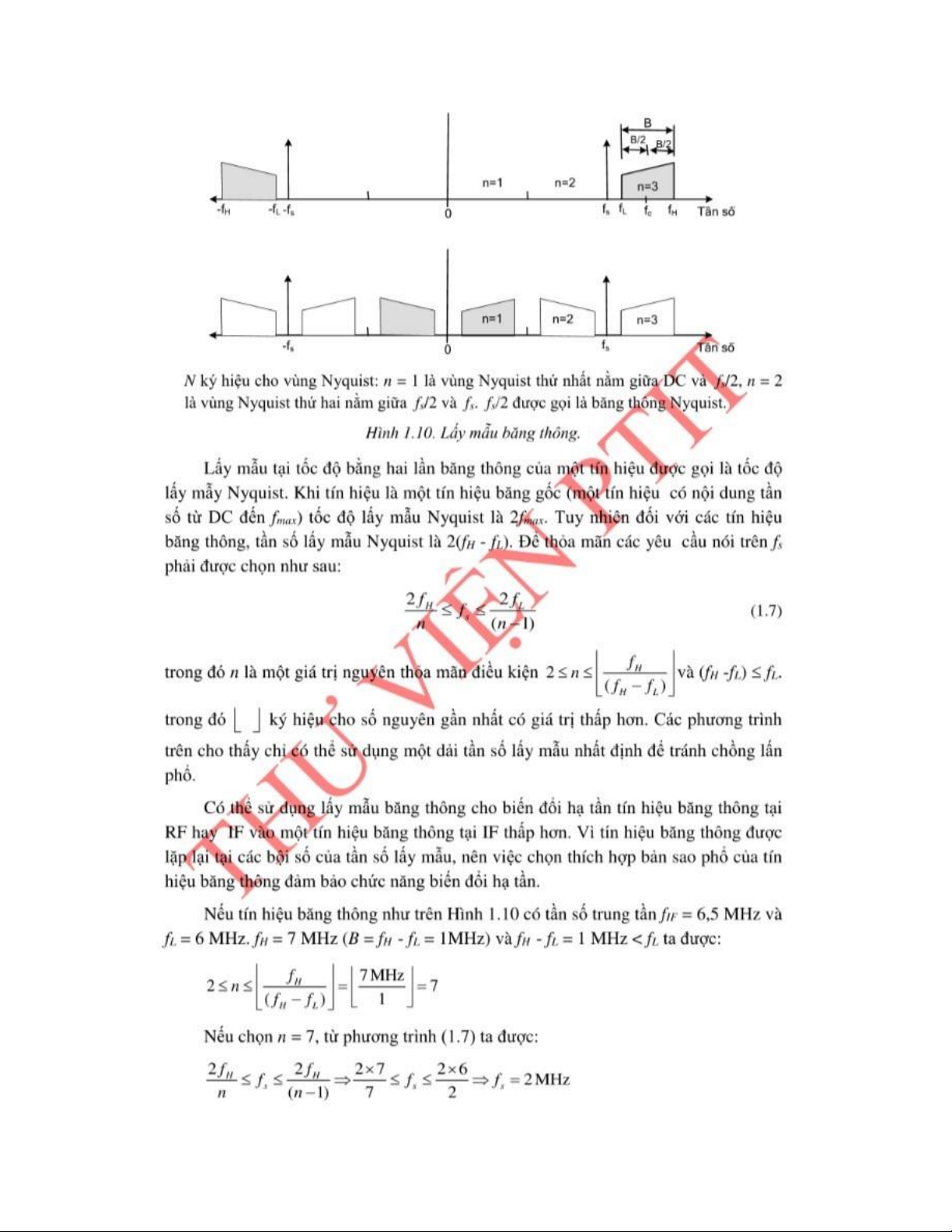

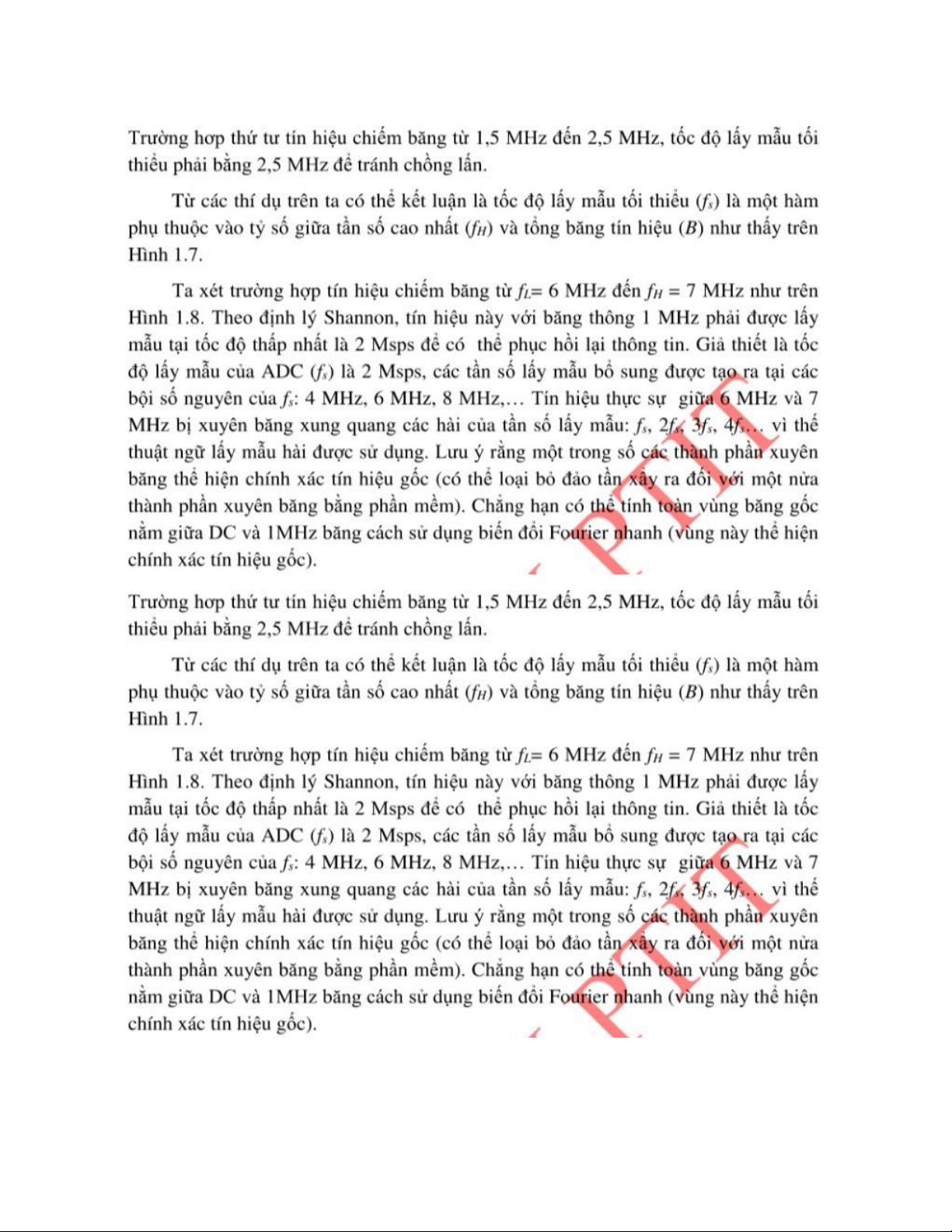

4. Định lý lấy mẫu với tín hiệu băng thông lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565

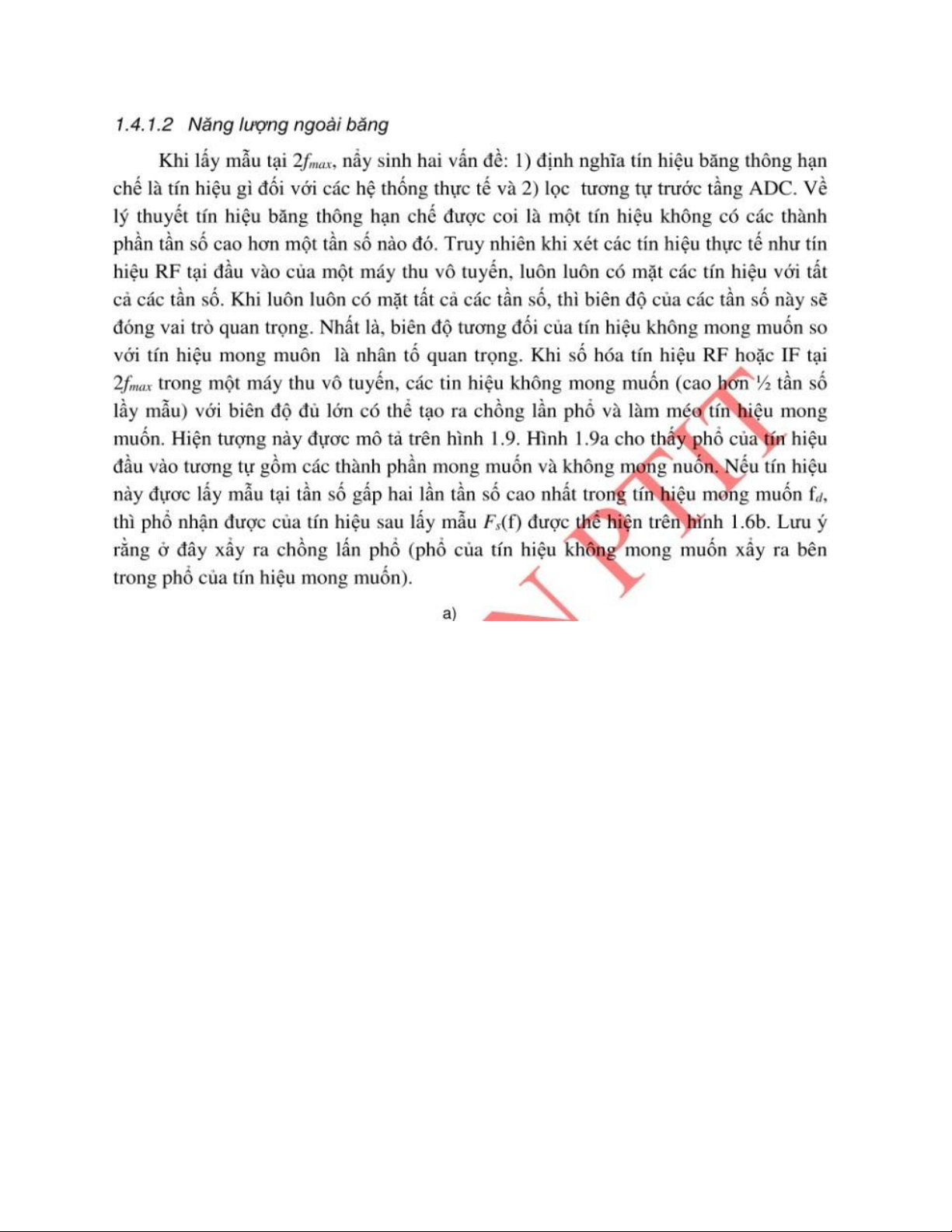

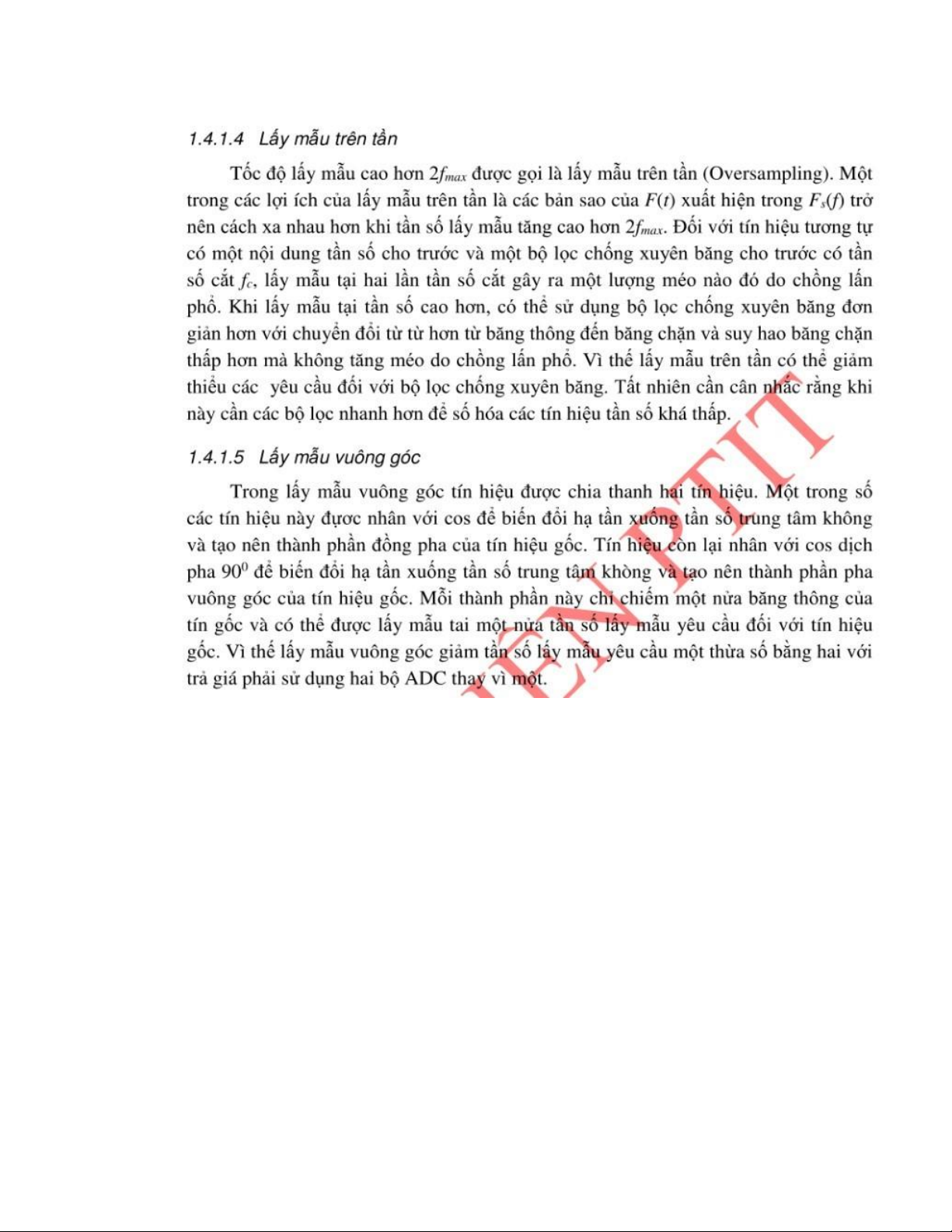

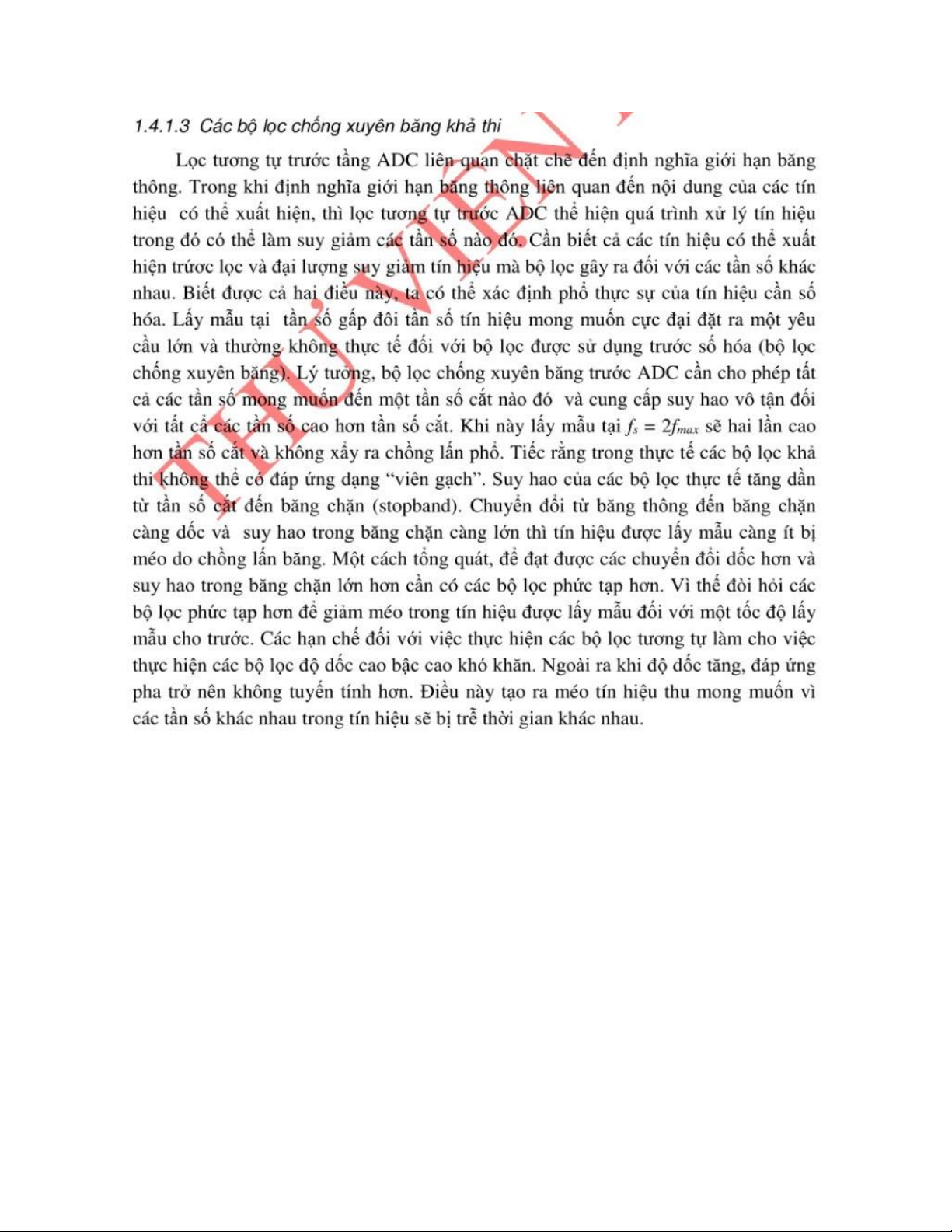

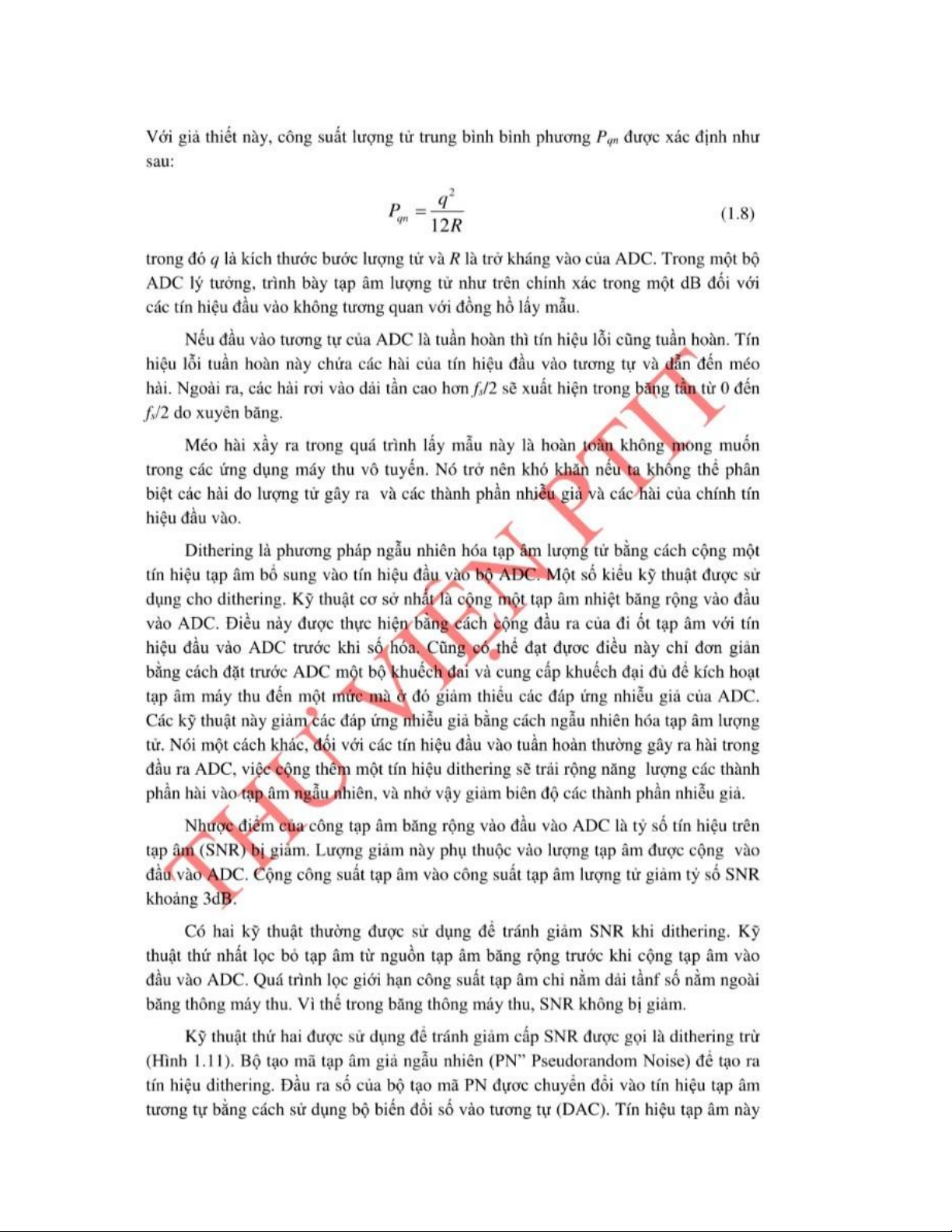

5. Lấy mẫu trên tần và lấy mẫu băng gốc lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 6. lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565 lOMoAR cPSD| 58977565
